本技術屬于儲能裝置，具體為一種戶外大規模儲能裝置。

背景技術：

1、在太陽能發電中，有時需要大規模的儲能裝置用于保存太陽能板產生的電能，大規模儲能裝置一般會安裝在室外，由于蓄電裝置價格昂貴，安裝在室外會被偷盜，另外，儲能裝置使用過程中存在發生火災的風險，現有的大型儲能裝置都比較集中，若在發生火災時不能夠及時滅火以及對火進行隔離，則會導致火災的蔓延，進而造成較大損失，因此，本申請提出一種戶外大規模儲能裝置，以提高儲能裝置的防盜性能和防火效果。

技術實現思路

1、針對上述情況，為克服現有技術的缺陷，本實用新型提供一種戶外大規模儲能裝置，有效的解決了現有的大規模儲能裝置防盜和防火效果不好的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種戶外大規模儲能裝置，包括防盜電圍欄、防火墻、若干箱式儲能機構和總控制器，所述防火墻和總控制器均位于防盜電圍欄的內部，防火墻之間形成若干獨立安裝室，箱式儲能機構位于獨立安裝室的內部并與總控制器電連接，箱式儲能機構由箱體、無線控制器、滅火組件、空調、若干內置防火支撐架和若干立式儲能電池構成，無線控制器和空調均固定連接于箱體的側邊，滅火組件穿插連接于箱體的頂端，內置防火支撐架固定連接于箱體內部的兩側，立式儲能電池連接于內置防火支撐架的內部。

3、優選的，所述防火墻上設置有若干防火門，防火墻由若干防火磚堆砌構成。

4、優選的，所述箱體的一端設置有門體，無線控制器的頂端固定設置有報警器。

5、優選的，所述滅火組件由干粉高壓儲罐、主管道、若干分流管、若干噴管和若干噴頭構成，干粉高壓儲罐固定連接于箱體的頂端，主管道固定連接于干粉高壓儲罐底端的中間位置并穿插于箱體，分流管固定連接于主管道的側邊，噴管固定連接于箱體內部的頂端并與分流管固定連接，噴頭固定連接于噴管的底端。

6、優選的，所述干粉高壓儲罐頂端的中間位置固定設置有壓力表，分流管上設置有電磁閥。

7、優選的，所述噴管之間固定設置有若干支撐梁，支撐梁的底端固定設置有煙霧傳感器和分布式光纖線型感溫火災探測器。

8、與現有技術相比，本實用新型的有益效果是：

9、(1)、在工作中，通過設置有防盜電圍欄，能夠實現對整個儲能區域進行安全防護，提高防盜效果，通過設置防火墻，能夠實現對箱式儲能機構進行隔離，使得箱式儲能機構獨立設置，從而當某個箱式儲能機構發生火災時，能夠避免火勢蔓延，進而提高箱式儲能機構的安全性；

10、(2)、通過設置煙霧傳感器和分布式光纖線型感溫火災探測器，能夠及時發現火情，通過設置由干粉高壓儲罐、主管道、若干分流管、若干噴管和若干噴頭構成的滅火組件，能夠在發生火災時及時進行滅火操作，進一步避免火勢蔓延，進而提高整個儲能裝置的安全性。

技術特征：

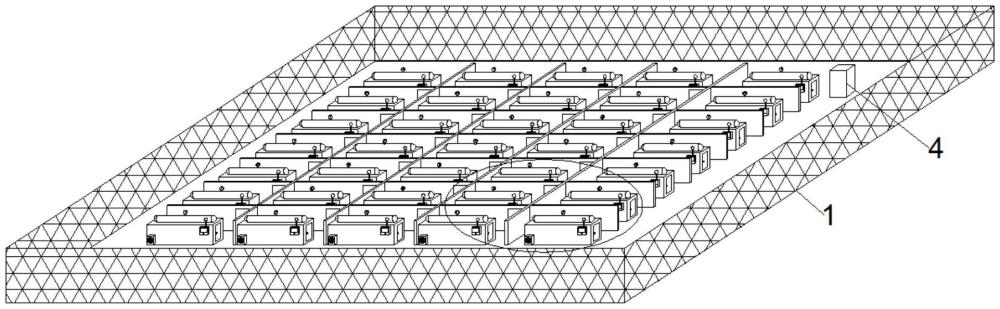

1.一種戶外大規模儲能裝置，包括防盜電圍欄(1)、防火墻(2)、若干箱式儲能機構(3)和總控制器(4)，其特征在于：所述防火墻(2)和總控制器(4)均位于防盜電圍欄(1)的內部，防火墻(2)之間形成若干獨立安裝室(5)，箱式儲能機構(3)位于獨立安裝室(5)的內部并與總控制器(4)電連接，箱式儲能機構(3)由箱體(6)、無線控制器(7)、滅火組件(8)、空調(9)、若干內置防火支撐架(10)和若干立式儲能電池(11)構成，無線控制器(7)和空調(9)均固定連接于箱體(6)的側邊，滅火組件(8)穿插連接于箱體(6)的頂端，內置防火支撐架(10)固定連接于箱體(6)內部的兩側，立式儲能電池(11)連接于內置防火支撐架(10)的內部。

2.根據權利要求1所述的一種戶外大規模儲能裝置，其特征在于：所述防火墻(2)上設置有若干防火門(12)，防火墻(2)由若干防火磚堆砌構成。

3.根據權利要求1所述的一種戶外大規模儲能裝置，其特征在于：所述箱體(6)的一端設置有門體(13)，無線控制器(7)的頂端固定設置有報警器(14)。

4.根據權利要求1所述的一種戶外大規模儲能裝置，其特征在于：所述滅火組件(8)由干粉高壓儲罐(15)、主管道(16)、若干分流管(17)、若干噴管(18)和若干噴頭(19)構成，干粉高壓儲罐(15)固定連接于箱體(6)的頂端，主管道(16)固定連接于干粉高壓儲罐(15)底端的中間位置并穿插于箱體(6)，分流管(17)固定連接于主管道(16)的側邊，噴管(18)固定連接于箱體(6)內部的頂端并與分流管(17)固定連接，噴頭(19)固定連接于噴管(18)的底端。

5.根據權利要求4所述的一種戶外大規模儲能裝置，其特征在于：所述干粉高壓儲罐(15)頂端的中間位置固定設置有壓力表(20)，分流管(17)上設置有電磁閥(21)。

6.根據權利要求4所述的一種戶外大規模儲能裝置，其特征在于：所述噴管(18)之間固定設置有若干支撐梁(22)，支撐梁(22)的底端固定設置有煙霧傳感器(23)和分布式光纖線型感溫火災探測器(24)。

技術總結
本技術涉及儲能裝置技術領域，且公開了一種戶外大規模儲能裝置，解決了現有的大規模儲能裝置防盜和防火效果不好的問題，其包括防盜電圍欄、防火墻、若干箱式儲能機構和總控制器，所述防火墻和總控制器均位于防盜電圍欄的內部，防火墻之間形成若干獨立安裝室，箱式儲能機構位于獨立安裝室的內部，箱式儲能機構由箱體、無線控制器、滅火組件、空調、若干內置防火支撐架和若干立式儲能電池構成，無線控制器和空調均固定連接于箱體的側邊，滅火組件穿插連接于箱體的頂端，內置防火支撐架固定連接于箱體內部的兩側，立式儲能電池連接于內置防火支撐架的內部；通過該儲能裝置，能夠提高防盜效果和防火性能，進而提高使用的安全性。

技術研發人員：肖鵬,潘泯含
受保護的技術使用者：江蘇如實能源科技有限公司
技術研發日：20240626
