本技術涉及鋁板安裝，具體是一種大板塊鋁板安裝構件。

背景技術：

1、鋁板是指用純鋁或鋁合金材料通過壓力加工制成的橫斷面為矩形、厚度均勻的矩形材料，板塊鋁板在尺寸上可能超出常規鋁板的范圍，安裝時需要多點固定，需要使用安裝構件用于輔助大板塊鋁板的固定。

2、現有專利公告號為cn220014131u公開的一種便于固定的大板塊鋁板安裝構件中，包括安裝架，安裝架的左側固定連接有墻體，安裝架的右側固定連接有伸縮套筒，伸縮套筒的活動端固定連接有固定板，固定板的右側可拆卸連接有鋁板，鋁板的左側外表面固定連接有滑動板，滑動板位于固定板的內部，鋁板的左側外表面固定連接有數量為兩個限位板，兩個限位板相對一面均固定連接有限位條塊，安裝架的右側固定連接有卡接板，鋁板的左側外表面固定連接有第一連接板，安裝架的右側固定連接有安裝板；當鋁板在安裝到墻體的外表面時，通過將鋁板連接的滑動板滑動進固定板的內部，擠壓鋁板使得伸縮套筒內部的伸縮桿收縮，第一連接板內部的方形通孔與安裝板內部的t型活動桿處于同一水平位置，推動t型活動桿向下移動并貫穿第一連接板的內部，再延伸至卡接板的內部，將t型活動桿轉動九十度后在彈簧的作用下與卡接板實現卡接，從而達到將鋁板便于固定在墻體外表面的目的。

3、上述安裝構件在使用時，安裝構件方便鋁板的安裝，但使用時，需要單獨進行固定，扣接時不方便臨時固定，對于大板塊鋁板的安裝穩定性仍需改進。針對以上問題，提出一種大板塊鋁板安裝構件。

技術實現思路

1、本實用新型的目的在于提供一種大板塊鋁板安裝構件，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種大板塊鋁板安裝構件，包括安裝條和固定板；

4、所述安裝條一側連接若干個與固定板數量對應的銜接座，所述固定板一側連接兩組扣板，所述銜接座頂部和底部均連接有可卡接至扣板內的扣塊，所述扣塊通過彈簧件連接定位板，兩組定位板相靠近的一側均固定連接直角梯形塊，兩組直角梯形塊之間設有梯形塊，所述銜接座上安裝有用于調節梯形塊水平位置的調節件。

5、在一種可選方案中：所述彈簧件包括彈簧和導向桿，所述彈簧連接在扣塊和定位板之間，所述扣塊靠近定位板一側連接至少兩組導向桿，所述定位板上設有用于導向桿滑動的滑孔。

6、在一種可選方案中：所述調節件包括絲桿，所述絲桿一端連接轉盤，所述轉盤上設有螺栓孔，所述銜接座上設有用于絲桿轉動的轉動孔，所述梯形塊上設有與絲桿螺紋連接的螺孔，所述梯形塊兩側外壁與銜接座內壁滑動配合。

7、在一種可選方案中：兩組直角梯形塊相靠近的一側均設有斜坡面a，所述梯形塊頂部和底部均設有與斜坡面a滑動配合的斜坡面b，所述直角梯形塊兩側均連接滑塊，所述銜接座內壁設有用于滑塊滑動的限位滑槽。

8、在一種可選方案中：所述扣板上設有與扣塊對接的扣接孔，所述扣塊靠近固定板一側設有導向斜面。

9、在一種可選方案中：所述安裝條上設有若干個安裝孔。

10、在一種可選方案中：所述固定板上設有固定孔。

11、與現有技術相比，本實用新型的有益效果是：

12、本實用新型中固定板可安裝在鋁板的背側，安裝條可安裝在墻面或其他安裝面固定，大板塊鋁板安裝時，扣板可與扣塊初步對接，方便大板塊鋁板的預定位，之后調節件調節梯形塊水平位置，擠壓兩組直角梯形塊遠離，可調節扣塊的高度，使扣塊有效對扣板限位，利于大板塊鋁板的安裝固定；

13、本實用新型中調節件可對多組直角梯形塊的位置進行統一調節，減少操作步驟，利于安裝構件的使用。

技術特征：

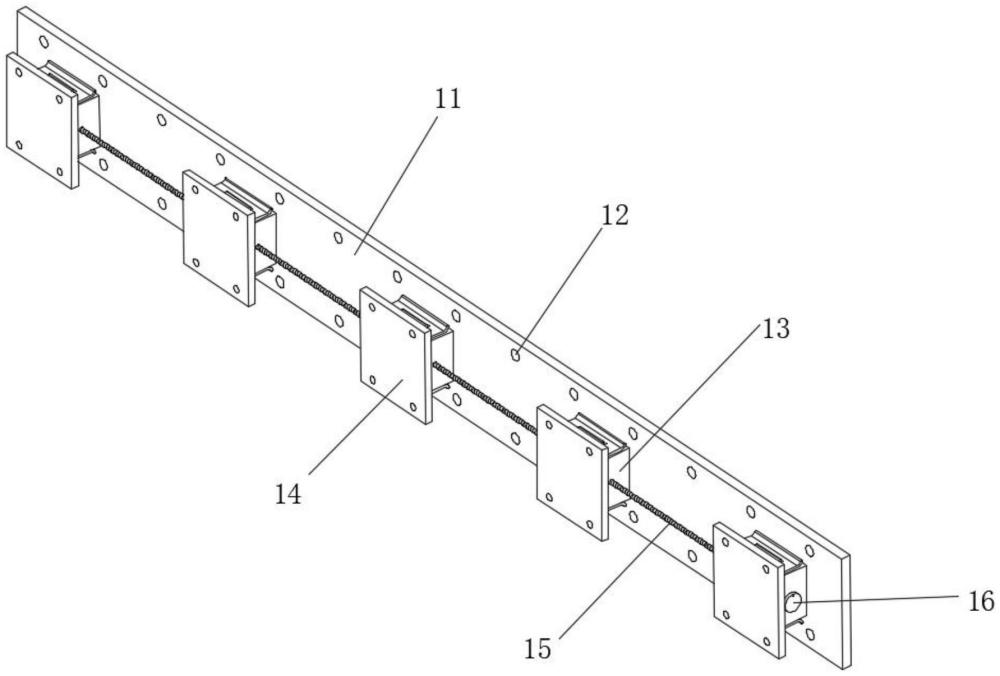

1.一種大板塊鋁板安裝構件，包括安裝條(11)和固定板(14)；

2.根據權利要求1所述的一種大板塊鋁板安裝構件，其特征在于：所述彈簧件包括彈簧(21)和導向桿(22)，所述彈簧(21)連接在扣塊(19)和定位板(23)之間，所述扣塊(19)靠近定位板(23)一側連接至少兩組導向桿(22)，所述定位板(23)上設有用于導向桿(22)滑動的滑孔。

3.根據權利要求1所述的一種大板塊鋁板安裝構件，其特征在于：所述調節件包括絲桿(15)，所述絲桿(15)一端連接轉盤(16)，所述轉盤(16)上設有螺栓孔，所述銜接座(13)上設有用于絲桿(15)轉動的轉動孔(20)，所述梯形塊(25)上設有與絲桿(15)螺紋連接的螺孔，所述梯形塊(25)兩側外壁與銜接座(13)內壁滑動配合。

4.根據權利要求1所述的一種大板塊鋁板安裝構件，其特征在于：兩組直角梯形塊(24)相靠近的一側均設有斜坡面a，所述梯形塊(25)頂部和底部均設有與斜坡面a滑動配合的斜坡面b，所述直角梯形塊(24)兩側均連接滑塊，所述銜接座(13)內壁設有用于滑塊滑動的限位滑槽。

5.根據權利要求1所述的一種大板塊鋁板安裝構件，其特征在于：所述扣板(18)上設有與扣塊(19)對接的扣接孔，所述扣塊(19)靠近固定板(14)一側設有導向斜面。

6.根據權利要求1所述的一種大板塊鋁板安裝構件，其特征在于：所述安裝條(11)上設有若干個安裝孔(12)。

7.根據權利要求1所述的一種大板塊鋁板安裝構件，其特征在于：所述固定板(14)上設有固定孔(17)。

技術總結
本技術涉及鋁板安裝技術領域，具體公開了一種大板塊鋁板安裝構件，包括安裝條和固定板；安裝條一側連接若干個與固定板數量對應的銜接座，固定板一側連接兩組扣板，銜接座頂部和底部均連接有可卡接至扣板內的扣塊，扣塊通過彈簧件連接定位板，兩組定位板相靠近的一側均固定連接直角梯形塊，兩組直角梯形塊之間設有梯形塊；本技術中固定板可安裝在鋁板的背側，安裝條可安裝在墻面或其他安裝面固定，大板塊鋁板安裝時，扣板可與扣塊初步對接，方便大板塊鋁板的預定位，之后調節件調節梯形塊水平位置，擠壓兩組直角梯形塊遠離，可調節扣塊的高度，使扣塊有效對扣板限位，利于大板塊鋁板的安裝固定。

技術研發人員：谷立豪,劉犖,陳少華,江山,張鑫
受保護的技術使用者：湖南楚湘建設工程集團有限公司
技術研發日：20240625
技術公布日：2025/4/28
