本技術涉及護角，更具體地說，本技術涉及一種可裝拆的三通定型護角。

背景技術：

1、清水混凝土是建筑現代藝術的一種表現手法，因其極具裝飾效果也稱裝飾混凝土，清水混凝土是指一次澆筑成型，不做任何外裝飾，直接由結構主體混凝土本身的肌理、質感和精心設計施工的明縫、禪縫和對拉螺栓孔等組合而成的一種自然狀態的裝飾面，在施工時為了避免對清水混凝土棱角因碰撞產生破損，需要用到三通護角組成方木框架對清水混凝土棱角進行防護；

2、現有的三通護角大多為金屬材質，通過多個螺栓與方木之間組成框架進行防護，并另外通過一次性的橡膠護角對拐角處進行防護，橡膠護角為一次性消耗，不便重復拆裝使用，保護效果較差，因此提出一種可裝拆的三通定型護角。

技術實現思路

1、為了克服現有技術的上述缺陷，本實用新型提供一種可裝拆的三通定型護角，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種可裝拆的三通定型護角，包括定型護角本體，所述定型護角本體包括第一方形筒和第二方形筒、第三方形筒，所述第一方形筒和第二方形筒、第三方形筒的中部均開設有固定孔，所述第一方形筒和第二方形筒、第三方形筒的一端均固定連接有橡膠方管；

3、所述橡膠方管的一端固定連接有引導方條，所述第一方形筒和第二方形筒的相對一側設置有防護主板、所述防護主板的兩側對稱固定連接有防護側板。

4、優選地，所述第一方形筒和第二方形筒組成“l”形結構并固定連接，所述第三方形筒固定在第一方形筒和第二方形筒的頂部正中位置。

5、優選地，所述防護主板和防護側板的截面形狀均設置為“l”形，所述防護側板設置在第一方形筒和第二方形筒的上下兩側，所述防護主板設置在第一方形筒和第二方形筒連接處的外表面。

6、優選地，所述第一方形筒和第二方形筒、第三方形筒的內腔尺寸相同，所述第一方形筒和第二方形筒、第三方形筒的材質設置為硬金屬材質。

7、優選地，所述引導方條遠離橡膠方管的一端尺寸大于靠近橡膠方管的一端尺寸，所述引導方條的彈性大于橡膠方管的彈性。

8、優選地，所述第三方形筒表面的固定孔垂直第一方形筒和第二方形筒的對稱面，所述第三方形筒的一側壁體與第一方形筒和第二方形筒的連接處內拐角楞在同一水平面上。

9、本實用新型的技術效果和優點：

10、1、本實用新型首先通過第一方形筒和第二方形筒、第三方形筒組成三通定型結構，可以通過將方木料分別插入第一方形筒和第二方形筒、第三方形筒的內部可以組成一個穩定的框架，方便將混凝土框起包裹在其中，起到保護棱角的作用，且方木插入第一方形筒和第二方形筒、第三方形筒的內部可以不用分別尺寸即可插入拼裝使用，方便反復拆裝使用，制作簡單，使用方便；

11、2、本實用新型還通過第三方形筒傾斜設置在定型護角本體頂部，可以提高第三方形筒和第一方形筒、第二方形筒組合的穩定性，提高方木拼裝組成的框架穩定性，通過引導方條和橡膠方管方便將方木插入第一方形筒和第二方形筒、第三方形筒的內部，方便安裝拼裝使用，提高拼裝效率，通過橡膠方管的收縮對方木鎖緊，提高防護與定型護角本體的連接強度，避免在安裝時滑落，通過防護主板和防護側板，可以對第一方形筒和第二方形筒的拐角處進行防護，避免第一方形筒和第二方形筒因碰撞受損，起到防護的作用；

12、綜上，通過上述多個作用的相互影響，可以方便拼裝組成一個穩定的框架，方便反復拆裝使用，制作簡單，使用方便，提高連接強度，避免在安裝時滑落。

技術特征：

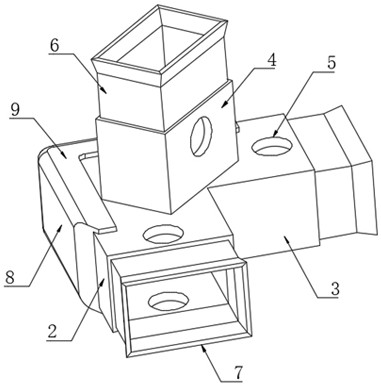

1.一種可裝拆的三通定型護角，其特征在于：包括定型護角本體（1），所述定型護角本體（1）包括第一方形筒（2）和第二方形筒（3）、第三方形筒（4），所述第一方形筒（2）和第二方形筒（3）、第三方形筒（4）的中部均開設有固定孔（5），所述第一方形筒（2）和第二方形筒（3）、第三方形筒（4）的一端均固定連接有橡膠方管（6）；

2.根據權利要求1所述的一種可裝拆的三通定型護角，其特征在于：所述第一方形筒（2）和第二方形筒（3）組成“l”形結構并固定連接，所述第三方形筒（4）固定在第一方形筒（2）和第二方形筒（3）的頂部正中位置。

3.根據權利要求1所述的一種可裝拆的三通定型護角，其特征在于：所述防護主板（8）和防護側板（9）的截面形狀均設置為“l”形，所述防護側板（9）設置在第一方形筒（2）和第二方形筒（3）的上下兩側，所述防護主板（8）設置在第一方形筒（2）和第二方形筒（3）連接處的外表面。

4.根據權利要求1所述的一種可裝拆的三通定型護角，其特征在于：所述第一方形筒（2）和第二方形筒（3）、第三方形筒（4）的內腔尺寸相同，所述第一方形筒（2）和第二方形筒（3）、第三方形筒（4）的材質設置為硬金屬材質。

5.根據權利要求1所述的一種可裝拆的三通定型護角，其特征在于：所述引導方條（7）遠離橡膠方管（6）的一端尺寸大于靠近橡膠方管（6）的一端尺寸，所述引導方條（7）的彈性大于橡膠方管（6）的彈性。

6.根據權利要求1所述的一種可裝拆的三通定型護角，其特征在于：所述第三方形筒（4）表面的固定孔（5）垂直第一方形筒（2）和第二方形筒（3）的對稱面，所述第三方形筒（4）的一側壁體與第一方形筒（2）和第二方形筒（3）的連接處內拐角楞在同一水平面上。

技術總結
本技術公開了一種可裝拆的三通定型護角，具體涉及護角領域，包括定型護角本體，所述定型護角本體包括第一方形筒和第二方形筒、第三方形筒，所述第一方形筒和第二方形筒、第三方形筒的中部均開設有固定孔，所述第一方形筒和第二方形筒、第三方形筒的一端均固定連接有橡膠方管。本技術首先通過第一方形筒和第二方形筒、第三方形筒組成三通定型結構，可以通過將方木料分別插入第一方形筒和第二方形筒、第三方形筒的內部可以組成一個穩定的框架，方便將混凝土框起包裹在其中，起到保護棱角的作用，且方木插入第一方形筒和第二方形筒、第三方形筒的內部可以不用分別尺寸即可插入拼裝使用，方便反復拆裝使用，制作簡單，使用方便。

技術研發人員：李暢,韓瑛,孟瑾,文燦錦,康帥,曹智博,王超,師耀庭
受保護的技術使用者：山西四建集團有限公司
技術研發日：20240626
技術公布日：2025/4/28
