本技術涉及裝配式鋼結構建筑，尤其是涉及一種適用于裝配式鋼結構的降板節點連接構造。

背景技術：

1、在雙碳背景下，建筑工業化因其所代表的“建筑設計標準化、構配件生產工廠化、施工機械化和管理科學化”等諸多優勢和特點，能夠避免傳統建造方式所帶來的高能耗、高污染、低效率等不利因素，引領建筑業向綠色化、低碳化方向轉型升級。

2、實現建筑工業化的重要舉措之一就是發展裝配式建筑，特別是裝配式鋼結構建筑。現有的裝配式鋼結構中樓板一般放置于鋼梁上翼緣，一方面鋼梁裸露在樓板下側，后期需要通過安裝吊頂進行美化；另一方面樓層的有效高度減小，建筑成本提高。有鑒于此，現有裝配式鋼結構存在與樓板連接的鋼梁裸露在外、室內層高低和施工成本高的問題。

技術實現思路

1、本實用新型提供了一種適用于裝配式鋼結構的降板節點連接構造，以緩解上述的問題。

2、為了緩解上述技術問題，本實用新型提供的技術方案在于：

3、本方案提供了一種適用于裝配式鋼結構的降板節點連接構造，

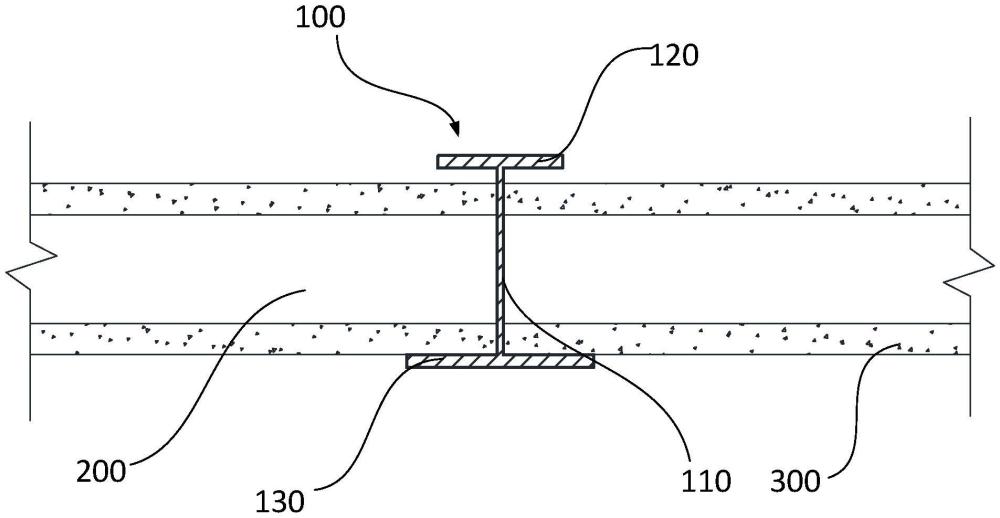

4、包括鋼梁和預應力空心板；

5、鋼梁包括腹板和水平設置的上翼緣、下翼緣；

6、腹板的兩端分別與上翼緣和下翼緣固定連接；

7、多個預應力空心板水平設置于鋼梁兩側；

8、預應力空心板的下部與下翼緣搭接；

9、預應力空心板之間通過連接件固定。

10、更進一步地

11、上翼緣的寬度小于下翼緣的寬度。

12、更進一步地

13、預應力空心板與下翼緣的搭接長度大于80mm。

14、更進一步地

15、預應力空心板與腹板之間的縫隙以及預應力空心板之間的縫隙內均使用灌漿料填充。

16、更進一步地

17、連接件包括帶孔筢釘和豎向栓釘；

18、帶孔筢釘設置于預應力空心板的上部，并且帶孔筢釘的尖部插入預應力空心板內；

19、豎向栓釘依次與帶孔筢釘和預應力空心板插接；

20、豎向栓釘遠離預應力空心板的一側通過螺栓固定。

21、更進一步地

22、連接件包括縱向鋼筋和錨筋環筢釘；

23、腹板設置有多個橫向排布的圓孔；

24、錨筋環筢釘設置于預應力空心板的上部，并且錨筋環筢釘的尖部插入預應力空心板內；

25、錨筋環筢釘的錨筋環與圓孔同心；

26、縱向鋼筋分別與錨筋環和圓孔插接。

27、更進一步地

28、連接件包括水平栓釘；

29、水平栓釘平行設置于腹板的兩側，并與預應力空心板插接。

30、更進一步地

31、當鋼梁截面高度遠大于預應力空心板時，鋼梁設置有兩根腹板；

32、兩根腹板遠離鋼梁中心的一側各設置有一根角鋼；

33、預應力空心板設置于角鋼和上翼緣之間的空間內。

34、更進一步地

35、當降板節點連接構造處上部設置有門洞時，鋼梁包括第一鋼梁、第二鋼梁和框架柱；

36、第一鋼梁與第二鋼梁分別設置于框架柱的兩側；

37、第一鋼梁設置于門洞下部；

38、第一鋼梁尺寸小于第二鋼梁尺寸。

39、本實用新型的有益效果分析如下：

40、本方案中預應力空心板直接與下翼板搭接，與傳統施工方法相比，顯著提升了室內的層高，避免鋼梁外漏需要吊頂美化，提高了施工效率。

技術特征：

1.一種適用于裝配式鋼結構的降板節點連接構造，其特征在于：

2.根據權利要求1所述的適用于裝配式鋼結構的降板節點連接構造，其特征在于：

3.根據權利要求2所述的適用于裝配式鋼結構的降板節點連接構造，其特征在于：

4.根據權利要求3所述的適用于裝配式鋼結構的降板節點連接構造，其特征在于：

5.根據權利要求4所述的適用于裝配式鋼結構的降板節點連接構造，其特征在于：

6.根據權利要求4所述的適用于裝配式鋼結構的降板節點連接構造，其特征在于：

7.根據權利要求4所述的適用于裝配式鋼結構的降板節點連接構造，其特征在于：

8.根據權利要求5至7任一項所述的適用于裝配式鋼結構的降板節點連接構造，其特征在于：

9.根據權利要求8所述的適用于裝配式鋼結構的降板節點連接構造，其特征在于：

技術總結
本技術涉及裝配式鋼結構建筑技術領域，尤其是涉及一種適用于裝配式鋼結構的降板節點連接構造。以緩解現有裝配式鋼結構存在與樓板連接的鋼梁裸露在外、室內層高低和施工成本高的問題。本方案包括鋼梁和預應力空心板；鋼梁包括腹板和水平設置的上翼緣、下翼緣；腹板的兩端分別與上翼緣和下翼緣固定連接；多個預應力空心板水平設置于鋼梁兩側；預應力空心板的下部與下翼緣搭接；預應力空心板之間通過連接件固定。預應力空心板直接與下翼板搭接，與傳統施工方法相比，顯著提升了室內的層高，避免鋼梁外漏需要吊頂美化，提高了施工效率。

技術研發人員：蘇群山,周超鋒,董新紅,閆瑞朋,劉廷,徐笑東,趙運會,劉中原,王曉航,曹天祥
受保護的技術使用者：河南省第二建設集團有限公司
技術研發日：20240626
技術公布日：2025/4/28
