本技術涉及鋁合金，具體涉及一種耐熱型鋁合金板材。

背景技術：

1、鋁合金為以鋁為基添加一定量其它合金化元素的合金，是輕金屬材料之一。鋁合金除具有鋁的一般特性外，由于添加合金化元素的種類額數量的不同又具有一些合金的具體特性，鋁合金有較高的強度，有良好的鑄造性能和塑料加工性能，良好的導電、導熱性能、良好的耐蝕性和可焊性，可作結構材料使用。

2、然而，鋁合金為一種熱敏感型金屬材料，在高溫環境下，鋁合金的強度會明顯降低。鋁合金板材為采用鋁合金材質制成的標準大小的扁平矩形建筑材料板，為了提高鋁合金板材的耐熱性，一般為通過在鋁合金板材外表面涂覆耐高溫的材料層或者在鋁合金板材內部安裝有防火板和發泡層，對于在鋁合金管板材外表面涂覆耐高溫涂層的方式，耐高溫涂覆層在使用過程中易脫落，穩定性差；而對于在鋁合金板材內腔中安裝防火板和發泡層的方式，需要首先將兩塊防火板分別插入到鋁合金板材內腔的上下兩側處，隨后將發泡層填充在一對防火板之間，實現對防火板與鋁合金板材內壁的緊貼，該種方式其制作難度大，且成本偏高，不利于大規模推廣使用。

技術實現思路

1、針對現有技術中存在的缺陷，本實用新型的目的在于提供一種耐熱型鋁合金板材，以解決現有的鋁合金板材因采用防火板和發泡層而導致的制作難度大、成本高的問題。

2、為實現上述目的，本實用新型采用的技術方案如下：

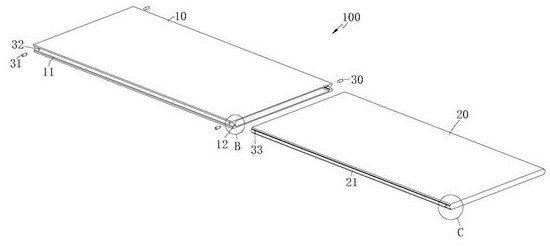

3、本申請?zhí)峁┝艘环N耐熱型鋁合金板材，所述鋁合金板材包括鋁合金板材本體，所述鋁合金板材還包括防火板以及四組鎖緊組件，所述鋁合金板材本體形成有用于容納所述防火板的安裝槽，所述安裝槽沿所述鋁合金板材本體的長度方向布置，四組所述鎖緊組件分別設置在所述鋁合金本體外圍四周，用于將所述防火板固定安裝在所述鋁合金本體內腔中。

4、進一步的，所述防火板上沿其長度方向的兩側側邊分別成型有向外水平延伸的導向軌，所述導向軌的上下兩端端面分別成型有向上延伸的弧形凸起，所述安裝槽的槽口每側上下兩端面處分別成型有與所述弧形凸起相定位配合的弧形凹槽。

5、進一步的，所述導向軌的外表面涂覆有粘膠層。

6、進一步的，所述鎖緊組件包括設置在所述防火板外周面處的螺紋孔、設置在所述鋁合金板材外周面處的通孔以及鎖緊銷。

7、進一步的，所述鋁合金本體其長度方向兩側的外側面設置有一內凹的容納槽，所述鎖緊銷的外端容納在所述容納槽內。

8、本實用新型的有益效果為：通過在鋁合金板材本體上成型有沿其長度方向布置的安裝槽，防火板在鋁合金板材本體上的安裝槽內安裝時，防火板可直接插入到安裝槽內，并且在防火板插入到位后，可直接通過鎖緊組件對防火板在鋁合金板材本體上的安裝位置進行鎖緊，該種安裝結構其避免了傳統的采用發泡層對防火板進行固定的方式所帶來的制作難度大以及成本高的問題。

技術特征：

1.一種耐熱型鋁合金板材，所述鋁合金板材包括鋁合金板材本體，其特征在于，所述鋁合金板材還包括防火板以及四組鎖緊組件，所述鋁合金板材本體形成有用于容納所述防火板的安裝槽，所述安裝槽沿所述鋁合金板材本體的長度方向布置，四組所述鎖緊組件分別設置在所述鋁合金本體外圍四周，用于將所述防火板固定安裝在所述鋁合金本體內腔中。

2.根據權利要求1所述的一種耐熱型鋁合金板材，其特征在于，所述防火板上沿其長度方向的兩側側邊分別成型有向外水平延伸的導向軌，所述導向軌的上下兩端端面分別成型有向上延伸的弧形凸起，所述安裝槽的槽口每側上下兩端面處分別成型有與所述弧形凸起相定位配合的弧形凹槽。

3.根據權利要求2所述的一種耐熱型鋁合金板材，其特征在于，所述導向軌的外表面涂覆有粘膠層。

4.根據權利要求1至3任一所述的一種耐熱型鋁合金板材，其特征在于，所述鎖緊組件包括設置在所述防火板外周面處的螺紋孔、設置在所述鋁合金板材外周面處的通孔以及鎖緊銷。

5.根據權利要求4所述的一種耐熱型鋁合金板材，其特征在于，所述鋁合金本體其長度方向兩側的外側面設置有一內凹的容納槽，所述鎖緊銷的外端容納在所述容納槽內。

技術總結
本技術提供一種耐熱型鋁合金板材，其包括鋁合金板材本體、防火板以及四組鎖緊組件，防火板安裝在鋁合金板材本體的內腔中并通過鎖緊組件進行鎖緊；通過在鋁合金板材本體上成型有沿其長度方向布置的安裝槽，防火板在鋁合金板材本體上的安裝槽內安裝時，防火板可直接插入到安裝槽內，并且在防火板插入到位后，可直接通過鎖緊組件對防火板在鋁合金板材本體上的安裝位置進行鎖緊，該種安裝結構其避免了傳統的采用發泡層對防火板進行固定的方式所帶來的制作難度大以及成本高的問題。

技術研發人員：周潔媚
受保護的技術使用者：佛山市法尼特家居有限公司
技術研發日：20240711
技術公布日：2025/4/28
