本技術涉及室內裝飾，特別是一種快裝式陰角連接結構。

背景技術：

1、陰角框架在陰角處的安裝，一般需要借助陰角條，使用陰角條會造成陰角處不整齊，不但影響美觀性，還會造成安裝后的墻體框架不夠結實牢固，且現有的墻體框架安裝方法的安裝程序復雜，操作難度大，工作效率低；

2、另外，由于現有的墻體陰角框架安裝過程不夠簡約，導致需要用到較多的裝修工具，使得裝修現場出現臟亂的情況，影響施工效率。

技術實現思路

1、針對上述缺陷，本實用新型的目的在于提出一種陰角處整體，避免墻體框架牢靠，安裝簡單的快裝式陰角連接結構。

2、為達此目的，本實用新型采用以下技術方案：

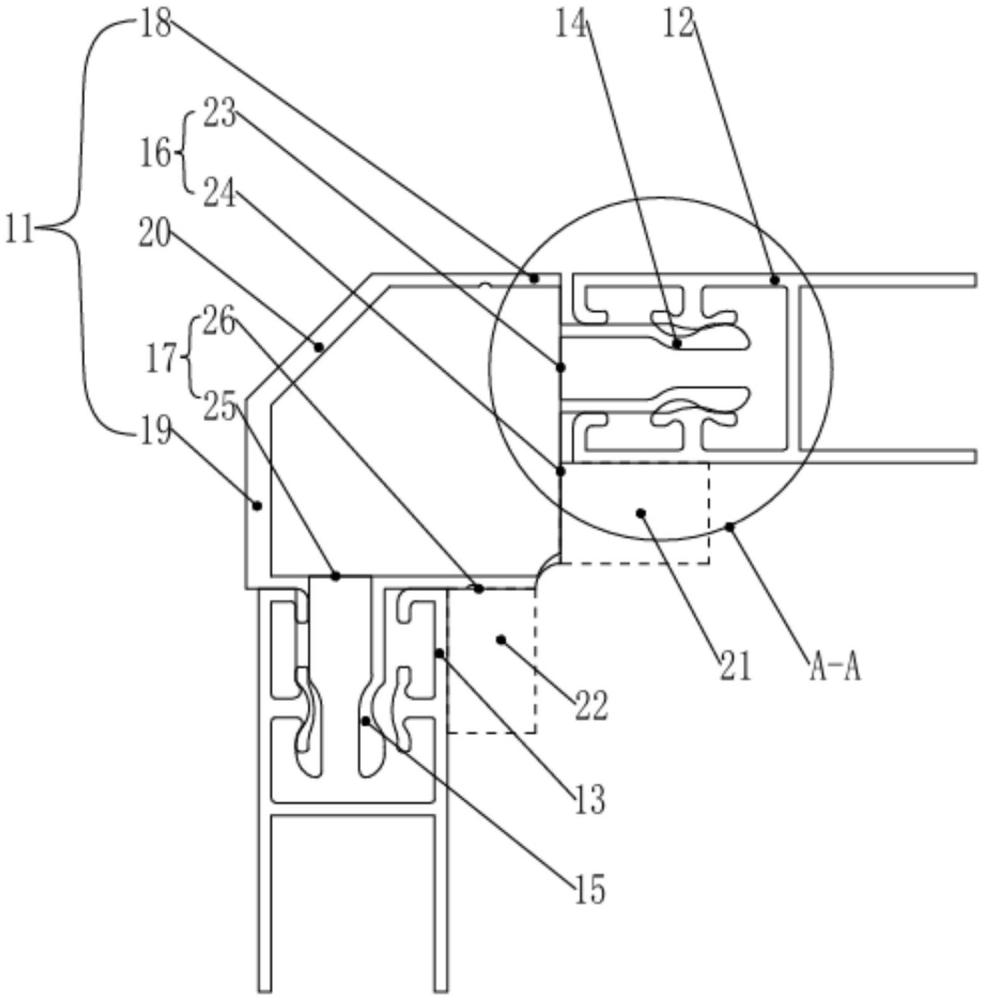

3、一種快裝式陰角連接結構，其中包括包邊座、第一連接座和第二連接座，所述第一連接座和所述第二連接座用于與板材連接，所述包邊座分別設有第一插銷件和第二插銷件，所述第一插銷件與所述第一連接座連接，所述第二插銷件與所述第二連接座連接；所述包邊座包括第一擋板、第二擋板、第三擋板、第四擋板和傾斜板，所述第一擋板的一端與所述第二擋板的一端連接，所述第一擋板的另一端與所述第三擋板的一端連接，所述第二擋板的另一端與所述第四擋板連接；所述第三擋板通過所述傾斜板與所述第四擋板連接；所述第一插銷件設置在所述第一擋板的外壁，所述第一插銷件的下方設置有第一余量區域，所述第二插銷件設置在所述第二擋板的外壁，所述第二插銷件的右側設置有第二余量區域。

4、優選地，上述的快裝式陰角連接結構，所述第一擋板包括第一安裝部和第一抵接部，所述第一安裝部與所述第一抵接部連接，所述第一插銷件與所述第一安裝部的外壁連接，所述第一插銷件的底部與所述第一抵接部的外壁，形成所述第一余量區域。

5、優選地，上述的快裝式陰角連接結構，所述第一安裝部與所述第一抵接部一體成型。

6、優選地，上述的快裝式陰角連接結構，所述第二擋板包括第二安裝部和第二抵接部，所述第二安裝部與所述第二抵接部連接，所述第二插銷件與所述第二安裝部的外壁連接，所述第二插銷件的右側與所述第二抵接部的外壁，形成所述第二余量區域。

7、優選地，上述的快裝式陰角連接結構，所述第二安裝部與所述第二抵接部一體成型。

8、優選地，上述的快裝式陰角連接結構，所述第一連接座設有便于所述第一插銷件與所述第一連接座插銷連接的第一插銷孔。

9、優選地，上述的快裝式陰角連接結構，所述第一插銷孔的內壁設置有第一限位座，所述第一限位座與所述第一插銷件的外壁卡接。

10、優選地，上述的快裝式陰角連接結構，所述第一插銷件包括第一插銷座和第一延伸臂，第一插銷座與所述第一安裝部的外壁連接，所述第一延伸壁與所述第一插銷座連接，所述第一延伸壁的外壁設置有第一限位槽，所述第一延伸壁延伸至所述第一插銷孔的內部，且通過所述第一限位槽與所述第一限位座卡接。

11、優選地，上述的快裝式陰角連接結構，所述第一限位槽與所述第一限位座相適配。

12、本實用新型的有益效果：

13、(1)通過第一連接座和第二連接座與板材連接，再通過包邊座所設有的第一插銷件和第二插銷件與對應的第一連接座和第二連接座連接，這樣的設計使得墻體框架的陰角處更加牢固，并且安裝程序簡單，提高了工作效率；

14、(2)包邊座由第一擋板、第二擋板、第三擋板、第四擋板和傾斜板組成，第一擋板的一端與第二擋板的一端連接，第一擋板的另一端與第三擋板的一端連接，第二擋板的另一端與第四擋板連接，最后第三擋板通過傾斜板與第四擋板連接，從而避免陰角向外突出，讓其整個墻體框架的美觀程度更高。

技術特征：

1.一種快裝式陰角連接結構，其特征在于：包括包邊座、第一連接座和第二連接座，所述第一連接座和所述第二連接座用于與板材連接，所述包邊座分別設有第一插銷件和第二插銷件，所述第一插銷件與所述第一連接座連接，所述第二插銷件與所述第二連接座連接；

2.根據權利要求1所述的快裝式陰角連接結構，其特征在于：所述第一擋板包括第一安裝部和第一抵接部，所述第一安裝部與所述第一抵接部連接，所述第一插銷件與所述第一安裝部的外壁連接，所述第一插銷件的底部與所述第一抵接部的外壁，形成所述第一余量區域。

3.根據權利要求2所述的快裝式陰角連接結構，其特征在于：所述第一安裝部與所述第一抵接部一體成型。

4.根據權利要求1所述的快裝式陰角連接結構，其特征在于：所述第二擋板包括第二安裝部和第二抵接部，所述第二安裝部與所述第二抵接部連接，所述第二插銷件與所述第二安裝部的外壁連接，所述第二插銷件的右側與所述第二抵接部的外壁，形成所述第二余量區域。

5.根據權利要求4所述的快裝式陰角連接結構，其特征在于：所述第二安裝部與所述第二抵接部一體成型。

6.根據權利要求2所述的快裝式陰角連接結構，其特征在于：所述第一連接座設有便于所述第一插銷件與所述第一連接座插銷連接的第一插銷孔。

7.根據權利要求6所述的快裝式陰角連接結構，其特征在于：所述第一插銷孔的內壁設置有第一限位座，所述第一限位座與所述第一插銷件的外壁卡接。

8.根據權利要求7所述的快裝式陰角連接結構，其特征在于：所述第一插銷件包括第一插銷座和第一延伸臂，第一插銷座與所述第一安裝部的外壁連接，所述第一延伸壁與所述第一插銷座連接，所述第一延伸壁的外壁設置有第一限位槽，所述第一延伸壁延伸至所述第一插銷孔的內部，且通過所述第一限位槽與所述第一限位座卡接。

9.根據權利要求8所述的快裝式陰角連接結構，其特征在于：所述第一限位槽與所述第一限位座相適配。

技術總結
本技術公開了一種快裝式陰角連接結構，其中包括包邊座、第一連接座和第二連接座，包邊座分別設有第一插銷件和第二插銷件，第一插銷件與第一連接座連接，第二插銷件與第二連接座連接；包邊座包括第一擋板、第二擋板、第三擋板、第四擋板和傾斜板，第一擋板的一端與第二擋板的一端連接，第一擋板的另一端與第三擋板的一端連接，第二擋板的另一端與第四擋板連接；第三擋板通過傾斜板與第四擋板連接。有益效果是：通過第一連接座和第二連接座與板材連接，再通過包邊座所設有的第一插銷件和第二插銷件與對應的第一連接座和第二連接座連接，這樣的設計使得墻體框架的陰角處更加牢固，并且安裝程序簡單，提高工作效率。

技術研發人員：張亮,張坤強,韋根勝,鄔梓建,賓梓豪,毛俊景
受保護的技術使用者：博維住宅科技（廣東）有限公司
技術研發日：20240710
技術公布日：2025/4/28
