本技術涉及鋼結構，具體為一種可調節建筑鋼結構連接件。

背景技術：

1、鋼結構建筑是一種新型的建筑體系，與傳統的混凝土建筑相比，鋼結構建筑用鋼板或者型鋼替代了鋼筋混凝土，結構簡單且制作方便。由于鋼結構構件可以工廠化制作生產，現場安裝，因而大幅縮短工期。鋼材可以重復利用，減少了建筑垃圾，更加綠色環保，所以廣泛應用在工業建筑和民用建筑中，鋼結構需要使用連接件對鋼件進行拼接安裝，現有的建筑鋼結構連接件在使用時還存在一定缺陷，就比如；

2、現有的建筑鋼結構連接件在進行安裝使用時，大多不能調節角度，在遇到一些有一定角度的鋼件時，無法滿足角度調節的需求，大多不能調節角度，同時在外界環境發生變化，引起熱脹冷縮時，對于鋼結構的影響較大，而現有的建筑鋼結構大多不能減小因熱脹冷縮而產生的影響，并且現有的建筑鋼結構連接件大多是固定長度的，在與鋼件安裝時，若差一點距離，只能再焊接一部分鋼件，大多不能進行延伸的問題。

技術實現思路

1、本實用新型的目的在于提供一種可調節建筑鋼結構連接件，以解決上述背景技術提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種可調節建筑鋼結構連接件，包括：連接體、第一凸型連接塊、轉座和調節機構；

3、所述連接體的一側固定連接有第一凸型連接塊，且連接體的上方和下方均設置連接有轉座，所述轉座的內部設置有調節機構；

4、所述轉座的一側固定連接有第一凹形連接塊，所述第一凹形連接塊的一側設置有緩沖機構，且第一凹形連接塊內滑動連接有第二凸型連接塊，所述第二凸型連接塊設置在緩沖機構的一側，所述緩沖機構的另一側連接有第二凹形連接塊，所述第二凹形連接塊內設置有延伸機構，所述調節機構包括：圓槽、限位齒、齒輪、按塊、空槽、伸縮桿和第一彈簧，靠近連接體上方的所述轉座的底部開設有圓槽，所述連接體轉動連接在圓槽內，所述圓槽的內壁上連接有限位齒。

5、優選的，所述限位齒內卡合有齒輪，所述齒輪的上方連接有按塊，所述按塊貫穿滑動在圓槽的內壁上。

6、優選的，所述連接體的上表面開設有空槽，所述空槽的內壁上連接有伸縮桿，所述伸縮桿連接在齒輪的底部，靠近伸縮桿的所述齒輪的底部連接有第一彈簧，所述第一彈簧連接在空槽的內壁上。

7、優選的，所述緩沖機構包括：銜接板、內鋼架、連接架、外鋼架、t形滑槽、t形滑塊和第二彈簧，所述第二凸型連接塊的一側連接有銜接板，所述銜接板抵接在第一凹形連接塊的一側，且銜接板的另一側固定連接有兩組內鋼架，兩組所述內鋼架之間固定連接有連接架，且兩組所述內鋼架的上方和下方均抵接有外鋼架，所述外鋼架固定連接在第二凹形連接塊的一側。

8、優選的，靠近內鋼架上方的所述外鋼架的底部開設有t形滑槽，所述t形滑槽內滑動連接有t形滑塊，所述t形滑塊連接在內鋼架的上表面，且t形滑塊的一側連接有第二彈簧，所述第二彈簧連接在t形滑槽的內壁上。

9、優選的，所述延伸機構包括：第三凸型連接塊、第一擋板、支撐板、h形通槽、第一滑桿、第二滑桿、限位槽、限位塊、第二擋板、第三凹形連接塊、螺紋槽、螺紋桿、蝸輪、蝸桿和內六角螺栓，所述第二凹形連接塊內滑動連接有第三凸型連接塊，所述第三凸型連接塊的一側固定連接有第一擋板，所述第一擋板的一側設置有支撐板。

10、優選的，所述支撐板內開設有h形通槽，所述h形通槽內滑動連接有第一滑桿，所述第一滑桿固定連接在第一擋板的一側，靠近第一滑桿的所述h形通槽內滑動連接有第二滑桿。

11、優選的，所述h形通槽的內壁前后和后部均開設有限位槽，所述限位槽內滑動連接有限位塊，所述限位塊連接在第一滑桿和第二滑桿上。

12、優選的，所述第二滑桿的一側固定連接有第二擋板，所述第二擋板的一側固定連接有第三凹形連接塊。

13、優選的，所述第一滑桿和第二滑桿的一端均開設有螺紋槽，所述螺紋槽內螺紋連接有螺紋桿，所述螺紋桿通過支架轉動連接在h形通槽的內壁上，且螺紋桿的一側連接有蝸輪，所述蝸輪的上方嚙合連接有蝸桿，所述蝸桿的一端轉動連接在h形通槽的內壁上，且蝸桿的另一端連接有內六角螺栓，所述內六角螺栓貫穿轉動在h形通槽的內壁前部。

14、與現有技術相比，本實用新型的有益效果是：該一種可調節建筑鋼結構連接件，通過按壓按塊，然后旋轉第一凸型連接塊或轉座進行旋轉，進而調節該建筑鋼結構連接件的角度，在鋼件熱脹冷縮產生變化時，帶動t形滑塊在t形滑槽內產生適應性滑動，進而減小外界環境對該建筑鋼結構連接件的影響，通過將第三凸型連接塊插入第二凹形連接塊內，根據鋼件連接的距離用六棱螺絲刀旋轉內六角螺栓，讓第一擋板和第二擋板向相反的方向移動，來連接鋼件，進而進行延伸，具體內容如下：

15、1.通過按壓按塊推動齒輪從限位齒內移出，解除對連接體和轉座的限位，然后旋轉第一凸型連接塊或轉座進行旋轉，進而調節該建筑鋼結構連接件的角度；

16、2.在鋼件受環境溫度影響，熱脹冷縮產生變化時，帶動內鋼架和外鋼架相對移動，帶動內部的t形滑塊在t形滑槽內產生適應性滑動，然后第二彈簧將t形滑塊復位，進而減小外界環境對該建筑鋼結構連接件的影響；

17、3.通過將第三凸型連接塊插入第二凹形連接塊內，根據鋼件連接的距離用六棱螺絲刀旋轉內六角螺栓帶動螺紋桿在螺紋槽內旋轉，讓第一擋板和第二擋板向相反的方向移動，來連接鋼件，進而在該建筑鋼結構連接件與鋼件相差一點距離時，進行延伸。

技術特征：

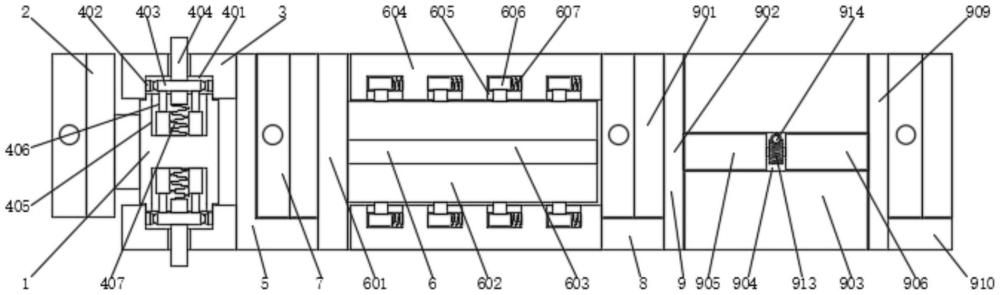

1.一種可調節建筑鋼結構連接件，包括：連接體(1)、第一凸型連接塊(2)、轉座(3)和調節機構(4)，其特征在于；

2.根據權利要求1所述的一種可調節建筑鋼結構連接件，其特征在于：所述限位齒(402)內卡合有齒輪(403)，所述齒輪(403)的上方連接有按塊(404)，所述按塊(404)貫穿滑動在圓槽(401)的內壁上。

3.根據權利要求2所述的一種可調節建筑鋼結構連接件，其特征在于：所述連接體(1)的上表面開設有空槽(405)，所述空槽(405)的內壁上連接有伸縮桿(406)，所述伸縮桿(406)連接在齒輪(403)的底部，靠近伸縮桿(406)的所述齒輪(403)的底部連接有第一彈簧(407)，所述第一彈簧(407)連接在空槽(405)的內壁上。

4.根據權利要求1所述的一種可調節建筑鋼結構連接件，其特征在于：所述緩沖機構(6)包括：銜接板(601)、內鋼架(602)、連接架(603)、外鋼架(604)、t形滑槽(605)、t形滑塊(606)和第二彈簧(607)，所述第二凸型連接塊(7)的一側連接有銜接板(601)，所述銜接板(601)抵接在第一凹形連接塊(5)的一側，且銜接板(601)的另一側固定連接有兩組內鋼架(602)，兩組所述內鋼架(602)之間固定連接有連接架(603)，且兩組所述內鋼架(602)的上方和下方均抵接有外鋼架(604)，所述外鋼架(604)固定連接在第二凹形連接塊(8)的一側。

5.根據權利要求4所述的一種可調節建筑鋼結構連接件，其特征在于：靠近內鋼架(602)上方的所述外鋼架(604)的底部開設有t形滑槽(605)，所述t形滑槽(605)內滑動連接有t形滑塊(606)，所述t形滑塊(606)連接在內鋼架(602)的上表面，且t形滑塊(606)的一側連接有第二彈簧(607)，所述第二彈簧(607)連接在t形滑槽(605)的內壁上。

6.根據權利要求1所述的一種可調節建筑鋼結構連接件，其特征在于：所述延伸機構(9)包括：第三凸型連接塊(901)、第一擋板(902)、支撐板(903)、h形通槽(904)、第一滑桿(905)、第二滑桿(906)、限位槽(907)、限位塊(908)、第二擋板(909)、第三凹形連接塊(910)、螺紋槽(911)、螺紋桿(912)、蝸輪(913)、蝸桿(914)和內六角螺栓(915)，所述第二凹形連接塊(8)內滑動連接有第三凸型連接塊(901)，所述第三凸型連接塊(901)的一側固定連接有第一擋板(902)，所述第一擋板(902)的一側設置有支撐板(903)。

7.根據權利要求6所述的一種可調節建筑鋼結構連接件，其特征在于：所述支撐板(903)內開設有h形通槽(904)，所述h形通槽(904)內滑動連接有第一滑桿(905)，所述第一滑桿(905)固定連接在第一擋板(902)的一側，靠近第一滑桿(905)的所述h形通槽(904)內滑動連接有第二滑桿(906)。

8.根據權利要求7所述的一種可調節建筑鋼結構連接件，其特征在于：所述h形通槽(904)的內壁前后和后部均開設有限位槽(907)，所述限位槽(907)內滑動連接有限位塊(908)，所述限位塊(908)連接在第一滑桿(905)和第二滑桿(906)上。

9.根據權利要求7所述的一種可調節建筑鋼結構連接件，其特征在于：所述第二滑桿(906)的一側固定連接有第二擋板(909)，所述第二擋板(909)的一側固定連接有第三凹形連接塊(910)。

10.根據權利要求7所述的一種可調節建筑鋼結構連接件，其特征在于：所述第一滑桿(905)和第二滑桿(906)的一端均開設有螺紋槽(911)，所述螺紋槽(911)內螺紋連接有螺紋桿(912)，所述螺紋桿(912)通過支架轉動連接在h形通槽(904)的內壁上，且螺紋桿(912)的一側連接有蝸輪(913)，所述蝸輪(913)的上方嚙合連接有蝸桿(914)，所述蝸桿(914)的一端轉動連接在h形通槽(904)的內壁上，且蝸桿(914)的另一端連接有內六角螺栓(915)，所述內六角螺栓(915)貫穿轉動在h形通槽(904)的內壁前部。

技術總結
本技術涉及鋼結構技術領域，具體為一種可調節建筑鋼結構連接件，包括：連接體、第一凸型連接塊、轉座和調節機構；所述連接體的一側固定連接有第一凸型連接塊，且連接體的上方和下方均設置連接有轉座，所述轉座的內部設置有調節機構。該一種可調節建筑鋼結構連接件，通過按壓按塊，然后旋轉第一凸型連接塊或轉座進行旋轉，進而調節該建筑鋼結構連接件的角度，在鋼件熱脹冷縮產生變化時，帶動T形滑塊在T形滑槽內產生適應性滑動，進而減小外界環境對該建筑鋼結構連接件的影響，通過將第三凸型連接塊插入第二凹形連接塊內，根據鋼件連接的距離用六棱螺絲刀旋轉內六角螺栓，讓第一擋板和第二擋板向相反的方向移動，來連接鋼件，進而進行延伸。

技術研發人員：丁全,謝哉警,吳恒,胡東升,郭沃培,陽妙,梁偉恒,譚奇勇,葉舟,王越,馮奇,周宏宇,杜曉鵬,侯良磊
受保護的技術使用者：中建八局第一建設有限公司
技術研發日：20240703
技術公布日：2025/4/28
