本申請涉及低碳混凝土摻合料研發，具體為一種低碳混凝土摻合料研發用摻合料定量添加設備。

背景技術：

1、進行低碳混凝土專用復合摻合料的研發不僅可以減少混凝土全生命周期內的能源與資源消耗，還減少其對環境的影響，所以進行低碳混凝土的研發是非常有必要的。

2、低碳混凝土在研發的過程中需要對其內部的成分進行定量添加，根據不同組成成分的對比實驗，從而得出效果最好、最能達到預期優點的混凝土摻合料成分，而根據中國專利公告號cn214925777u中公開的一種具有混凝土定量下料功能的攪拌設備，該專利通過第一下料口和第二下料口重疊，使得原料能夠進行下落，而通過對第一下料口的大小進行設置后，能夠?qū)崿F(xiàn)對不同原料的定量下料，具有一定的實用性，而該專利對于定量下料的方式還存在一定的提升空間，該專利在實際應用時并不能對下落的原料進行稱重，且在工作的過程中無法方便的改變下料的速率，從而無法實現較高精確度的定量添加工作，導致其實用性有待提升，對此，本申請?zhí)峁┝艘环N低碳混凝土摻合料研發用摻合料定量添加設備來解決上述問題。

技術實現思路

1、針對現有技術的不足，本申請?zhí)峁┝艘环N低碳混凝土摻合料研發用摻合料定量添加設備，具備了能夠?qū)μ砑拥膿胶狭现亓窟M(jìn)行實時的監測，使得摻合料添加量的精確度較高等優點，解決了現有混凝土定量下料設備無法較為精確的對原料進行定量添加的缺點。

2、為實現上述目的，本申請?zhí)峁┤缦录夹g(shù)方案：一種低碳混凝土摻合料研發用摻合料定量添加設備，包括混合桶，所述混合桶的頂部安裝有用于定量添加摻合料的定量添加組件，所述混合桶的頂部安裝有用于存放各類摻合料的存放組件；

3、所述定量添加組件包括固定于混合桶頂部的若干個固定盒以及位于若干個固定盒上方的進入管、固定安裝于所述固定盒內底壁的若干個伸縮桿、滑動連接于所述固定盒內部的添加箱、抵接于所述添加箱底部的若干個稱重傳感器、固定于所述添加箱底部的排出管、固定安裝于所述進入管外側的電動閥門、固定于所述排出管底端的錐形管道、固定于所述進入管內側的若干個擋片。

4、通過采用上述技術方案，能夠?qū)μ砑拥膿胶狭现亓窟M(jìn)行實時的監測，使得摻合料添加量的精確度較高，同時還能讓摻合料緩慢的進行下落，從而減少了誤差量，使得各類摻合料成分能夠按照預設的比例進行添加，有利于低碳混凝土摻合料研發工作的正常進行。

5、進一步，所述存放組件包括固定于混合桶頂部的四個支撐桿、固定于四個所述支撐桿頂端之間的支撐平臺、固定安裝于所述支撐平臺頂部的若干個裝料桶、開設于所述支撐平臺底部且供對應進入管放置的若干個貫穿孔、開設于所述添加箱頂部且供錐形管道貫穿并滑動的流通孔、開設于所述混合桶頂部且供相對應排出管貫穿的若干個滑動孔。

6、通過采用上述技術方案，能夠方便各類摻合料成分進行放置，同時也便于排出。

7、進一步，所述裝料桶、固定盒、進入管、貫穿孔以及滑動孔的數量相等，且所述進入管的頂端與相對應裝料桶的底部固定連接。

8、通過采用上述技術方案，使得裝料桶內部的摻合料能夠進入到進入管的內部。

9、進一步，所述裝料桶的數量為四個，且所述裝料桶均勻分布在支撐平臺的頂部。

10、通過采用上述技術方案，使得四個裝料桶能夠分別放置四種不同的摻合料。

11、進一步，所述錐形管道頂端的內徑大于底端的內徑，所述錐形管道的底端通過相對應流通孔延伸至相對應添加箱的內部。

12、通過采用上述技術方案，使得錐形管道內部的摻合料能夠進入到添加箱的內部。

13、進一步，所述排出管的底端貫穿相對應固定盒的底部以及滑動孔的內部并延伸至混合桶的內部，所述排出管的外側固定安裝有電磁閥。

14、通過采用上述技術方案，通過電磁閥能夠控制排出管的開關，使得內部的摻合料能夠正常輸送到混合桶的內部。

15、進一步，每個所述固定盒的內底壁均固定安裝有四個伸縮桿，每個所述固定盒的內部均設有四個稱重傳感器，所述稱重傳感器的底部與相對應固定盒的內底壁固定連接，所述伸縮桿的頂端與相對應添加箱的底部固定連接。

16、通過采用上述技術方案，使得添加箱能夠在相對應四個伸縮桿的定位作用下進行直線的上下移動，從而能夠被稱重傳感器進行穩定且精確的稱重感應。

17、進一步，每個所述進入管的內側均固定連接有四個擋片，且相對應四個所述擋片呈左右對稱分布。

18、通過采用上述技術方案，使得擋片能夠給下降的摻合料起到一定的阻擋作用。

19、與現有技術相比，本申請的技術方案具備以下有益效果：

20、該低碳混凝土摻合料研發用摻合料定量添加設備，通過混合桶頂部的定量添加組件以及存放組件之間的配合使用，能夠?qū)μ砑拥膿胶狭现亓窟M(jìn)行實時的監測，使得摻合料添加量的精確度較高，同時還能讓摻合料緩慢的進行下落，從而減少了誤差量，使得各類摻合料成分能夠按照預設的比例進行添加，有利于低碳混凝土摻合料研發工作的正常進行，且有效提升了摻合料定量添加設備的實用性。

技術特征：

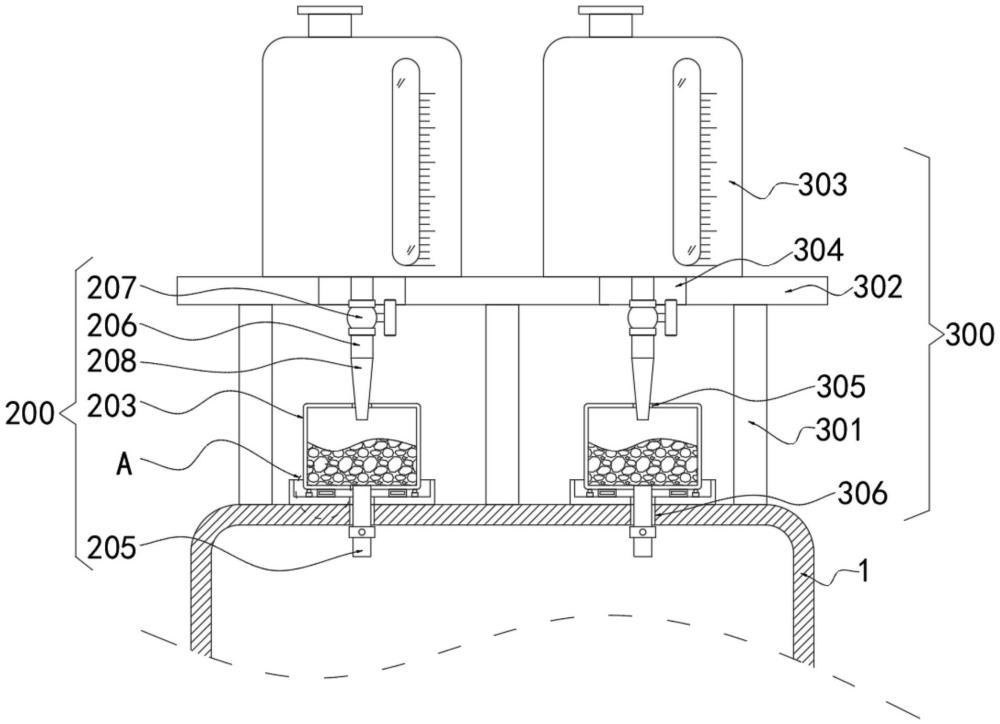

1.一種低碳混凝土摻合料研發用摻合料定量添加設備，包括混合桶（1），其特征在于：所述混合桶（1）的頂部安裝有用于定量添加摻合料的定量添加組件（200），所述混合桶（1）的頂部安裝有用于存放各類摻合料的存放組件（300）；

2.根據權利要求1所述的一種低碳混凝土摻合料研發用摻合料定量添加設備，其特征在于：所述存放組件（300）包括固定于混合桶（1）頂部的四個支撐桿（301）、固定于四個所述支撐桿（301）頂端之間的支撐平臺（302）、固定安裝于所述支撐平臺（302）頂部的若干個裝料桶（303）、開設于所述支撐平臺（302）底部且供對應進入管（206）放置的若干個貫穿孔（304）、開設于所述添加箱（203）頂部且供錐形管道（208）貫穿并滑動的流通孔（305）、開設于所述混合桶（1）頂部且供相對應排出管（205）貫穿的若干個滑動孔（306）。

3.根據權利要求2所述的一種低碳混凝土摻合料研發用摻合料定量添加設備，其特征在于：所述裝料桶（303）、固定盒（201）、進入管（206）、貫穿孔（304）以及滑動孔（306）的數量相等，且所述進入管（206）的頂端與相對應裝料桶（303）的底部固定連接。

4.根據權利要求2所述的一種低碳混凝土摻合料研發用摻合料定量添加設備，其特征在于：所述裝料桶（303）的數量為四個，且所述裝料桶（303）均勻分布在支撐平臺（302）的頂部。

5.根據權利要求2所述的一種低碳混凝土摻合料研發用摻合料定量添加設備，其特征在于：所述錐形管道（208）頂端的內徑大于底端的內徑，所述錐形管道（208）的底端通過相對應流通孔（305）延伸至相對應添加箱（203）的內部。

6.根據權利要求2所述的一種低碳混凝土摻合料研發用摻合料定量添加設備，其特征在于：所述排出管（205）的底端貫穿相對應固定盒（201）的底部以及滑動孔（306）的內部并延伸至混合桶（1）的內部，所述排出管（205）的外側固定安裝有電磁閥。

7.根據權利要求1所述的一種低碳混凝土摻合料研發用摻合料定量添加設備，其特征在于：每個所述固定盒（201）的內底壁均固定安裝有四個伸縮桿（202），每個所述固定盒（201）的內部均設有四個稱重傳感器（204），所述稱重傳感器（204）的底部與相對應固定盒（201）的內底壁固定連接，所述伸縮桿（202）的頂端與相對應添加箱（203）的底部固定連接。

8.根據權利要求1所述的一種低碳混凝土摻合料研發用摻合料定量添加設備，其特征在于：每個所述進入管（206）的內側均固定連接有四個擋片（209），且相對應四個所述擋片（209）呈左右對稱分布。

技術總結
本技術涉及一種低碳混凝土摻合料研發用摻合料定量添加設備，屬于低碳混凝土摻合料研發技術領域，包括混合桶，所述混合桶的頂部安裝有用于定量添加摻合料的定量添加組件，所述混合桶的頂部安裝有用于存放各類摻合料的存放組件，所述定量添加組件包括固定于混合桶頂部的若干個固定盒以及位于若干個固定盒上方的進入管、固定安裝于所述固定盒內底壁的若干個伸縮桿、滑動連接于所述固定盒內部的添加箱、抵接于所述添加箱底部的若干個稱重傳感器、固定于所述添加箱底部的排出管。該低碳混凝土摻合料研發用摻合料定量添加設備，能夠?qū)μ砑拥膿胶狭现亓窟M(jìn)行實時的監測，使得摻合料添加的精確度較高，有利于低碳混凝土摻合料研發工作的正常進行。

技術研發人員：簡增南,吳杭運,謝福星,陳友萍
受保護的技術使用者：廈門美益建材有限公司
技術研發日：20240712
技術公布日：2025/4/24
