本發明的示例性實現方式總體上涉及顯示裝置，并且更具體地，涉及具有可折疊區域的顯示裝置。

背景技術：

1、向用戶提供圖像的電子裝置(諸如，智能電話、數碼相機、筆記本計算機、導航單元和智能電視)包括顯示裝置來顯示圖像。顯示裝置生成圖像并通過顯示屏幕向用戶提供圖像。

2、近年來，已經研究了可變形成彎曲形狀、可彎折或可卷曲的多種柔性顯示裝置。可變形成多種形狀的柔性顯示裝置易于攜帶并且改善用戶的便利性。

3、在柔性顯示裝置中，可折疊顯示裝置包括繞在一個方向上延伸的折疊軸線折疊的顯示模塊。顯示模塊繞折疊軸線折疊或展開。

4、在本背景技術部分中公開的以上信息僅用于理解本發明構思的背景技術，并且因此，它可以包含不構成現有技術的信息。

技術實現思路

1、申請人已發現，具有可折疊顯示面板的顯示裝置由于反復折疊和展開操作而被損壞。具體地，申請人已認識到，由于用于支承可折疊顯示面板的支承層與可折疊顯示面板一起折疊和展開，因而支承層容易因重復的折疊和展開操作被損壞。

2、根據本發明的原理和示例性實現方式構造的顯示裝置能夠通過提供其中包括有多個孔的網格圖案來減小用于支承可折疊顯示面板的支承層的應力和缺陷。

3、此外，根據本發明的原理和示例性實現方式構造的顯示裝置包括具有適于可折疊顯示裝置的特性的支承層。

4、本發明構思的其它特征將在下面的描述中進行闡述，并且將從該描述部分地顯而易見，或者可以通過本發明構思的實踐而習得。

5、根據本發明的一個或多個示例性實施方式，顯示裝置包括：顯示模塊，具有在展開狀態中在第一方向上布置的第一不可折疊區域、可折疊區域和第二不可折疊區域；以及第一支承層，設置在顯示模塊下方并且具有網格圖案，網格圖案包括與可折疊區域重疊的多個第一孔，其中，第一孔在第一方向和與第一方向相交的第二方向上布置，以及其中：第一孔中的每個具有在第二方向上的第一寬度和在第一方向上的第二寬度，第一寬度在約2000μm至約9000μm的范圍內，以及第二寬度在約100μm至約250μm的范圍內。

6、第一支承層的端部可以向外突出超過顯示模塊的端部。

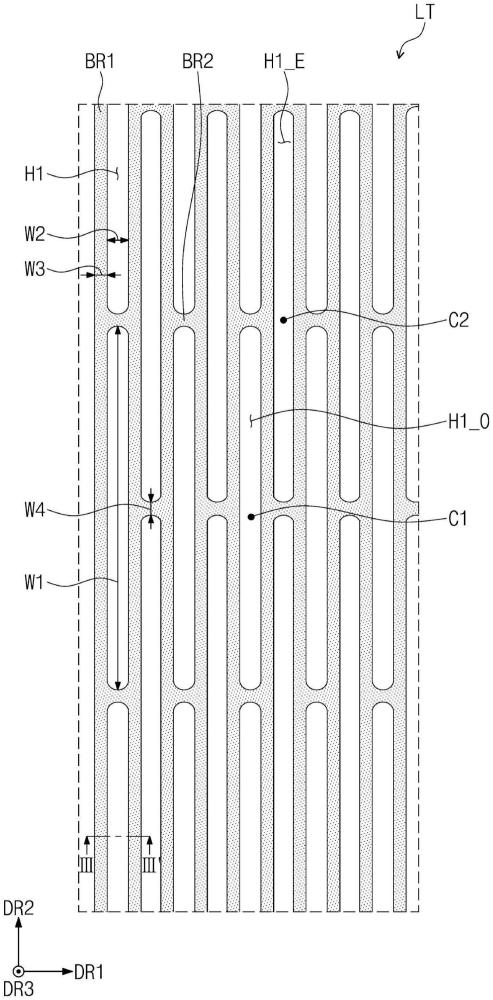

7、網格圖案可以包括：多個第一分支，設置于在第一方向上彼此相鄰的第一孔之間，并且在第二方向上延伸；以及多個第二分支，設置于在第二方向上彼此相鄰的第一孔之間，并且在第一方向上延伸。

8、第一分支中的每個在第一方向上可以具有第三寬度，以及第三寬度可以在約100μm至約200μm的范圍內。

9、第二分支中的每個可以在第二方向上具有第四寬度，以及第四寬度可以在約121μm至約200μm的范圍內。

10、第一寬度可以是約5350μm，第二寬度可以是約150μm，以及第三寬度可以是約100μm。

11、當在第二方向上觀察時，第一分支中的每個在剖視圖中可以具有六邊形形狀。

12、當在第二方向上觀察時，第一分支的上表面的寬度可以等于第一分支的下表面的寬度，且第一分支的上表面的寬度可以小于與第一分支的中心部分的寬度對應的第三寬度。

13、第一支承層可以包括金屬材料。

14、第一支承層可以包括：第一部分，設置在第一不可折疊區域下方，并且在第一方向上從網格圖案延伸；以及第二部分，設置在第二不可折疊區域下方，并且在第一方向上從網格圖案延伸。

15、在第一方向上彼此相鄰的第一孔的中心點可以在第二方向上移位，且彼此間隔開。

16、顯示裝置還可以包括設置在第一支承層下方的第二支承層，其中，第二支承層可以包括：第一板，與第一不可折疊區域重疊；以及第二板，與第二不可折疊區域重疊，并且在第一方向上與第一板間隔開。

17、顯示裝置還可以包括子覆蓋層，子覆蓋層設置在第一支承層和第二支承層之間，并且與第一支承層一體地折疊或展開。

18、顯示模塊可以向內折疊，使得當顯示模塊繞可折疊區域中的折疊軸線折疊時，第一不可折疊區域的上表面和第二不可折疊區域的上表面彼此面對。

19、在網格圖案中可以進一步限定有多個第二孔，第二孔可以在第一方向上和第二方向上布置，并且設置于在第一方向上彼此相鄰的第一孔之間，且第二孔中的每個在第二方向上的寬度可以小于每個第一孔在第二方向上的第一寬度。

20、網格圖案可以包括多個第一分支，所述多個第一分支設置于在第一方向上彼此相鄰的第一孔之間并且在第二方向上延伸，在第二方向上布置的第二孔可以限定在第一分支中的每個中，并且每個第一分支在第一方向上的寬度可以大于每個第一孔在第一方向上的第二寬度。

21、在第二方向上彼此相鄰的第二孔之間的間隔距離可以小于每個第一孔在第二方向上的第一寬度。

22、在第一方向上彼此相鄰的第二孔的中心點可以在第二方向上設置在相同位置處。

23、根據本發明的一個或多個示例性實施方式，顯示裝置包括：顯示模塊，具有在展開狀態中在第一方向上布置的第一不可折疊區域、可折疊區域和第二不可折疊區域；第一支承層，設置在顯示模塊下方并具有包括多個第一孔的網格圖案，多個第一孔與顯示模塊的可折疊區域重疊；以及第二支承層，設置在第一支承層下方，并且包括設置在第一不可折疊區域下方的第一板和設置在第二不可折疊區域下方的第二板，第二板與第一板分離開，其中：在展開狀態中，第一板和第二板在與第一方向相交的第二方向上與顯示模塊的可折疊區域重疊，并且在折疊狀態中，第一板和第二板在第二方向上不與顯示模塊的可折疊區域重疊。

24、多個第一孔可以在第一方向和與第一方向相交的第三方向上布置，并且其中：第一孔中的每個可以具有在第三方向上的第一寬度和在第一方向上的第二寬度，第一寬度可以在約2000μm至約9000μm的范圍內，并且第二寬度可以在約100μm至約250μm的范圍內。

25、應理解的是，前面的概述性描述和下面的詳細描述二者都是示例性的和說明性的，并且旨在提供對所要求保護的本發明的進一步說明。

技術特征：

1.顯示裝置，包括：

2.根據權利要求1所述的顯示裝置，其中，所述第一支承層的端部向外突出超過所述顯示模塊的端部。

3.根據權利要求1所述的顯示裝置，其中，所述網格圖案包括：

4.根據權利要求3所述的顯示裝置，其中：

5.根據權利要求4所述的顯示裝置，其中：

6.根據權利要求5所述的顯示裝置，其中：

7.根據權利要求3所述的顯示裝置，其中，當在所述第二方向上觀察時，所述第一分支中的每個在剖視圖中具有六邊形形狀。

8.根據權利要求7所述的顯示裝置，其中，當在所述第二方向上觀察時，所述第一分支的上表面的寬度等于所述第一分支的下表面的寬度，且所述第一分支的所述上表面的所述寬度小于與所述第一分支的中心部分的寬度對應的第三寬度。

9.根據權利要求1所述的顯示裝置，其中，所述第一支承層包括金屬材料。

10.根據權利要求1所述的顯示裝置，其中，所述第一支承層包括：

11.根據權利要求1所述的顯示裝置，其中，在所述第一方向上彼此相鄰的所述第一孔的中心點在所述第二方向上移位，且彼此間隔開。

12.根據權利要求1所述的顯示裝置，還包括設置在所述第一支承層下方的第二支承層，其中，所述第二支承層包括：

13.根據權利要求12所述的顯示裝置，還包括子覆蓋層，所述子覆蓋層設置在所述第一支承層和所述第二支承層之間，并且與所述第一支承層一體地折疊或展開。

14.根據權利要求1所述的顯示裝置，其中，所述顯示模塊向內折疊，使得當所述顯示模塊繞所述可折疊區域中的折疊軸線折疊時，所述第一不可折疊區域的上表面和所述第二不可折疊區域的上表面彼此面對。

15.根據權利要求1所述的顯示裝置，其中，所述網格圖案包括多個第一分支，所述多個第一分支設置于在所述第一方向上彼此相鄰的所述第一孔之間并且在所述第二方向上延伸，在所述第二方向上布置的所述第二孔限定在所述第一分支中的每個中，并且所述第一分支中的每個在所述第一方向上的寬度大于所述第一孔中的每個在所述第一方向上的所述第二寬度。

16.根據權利要求1所述的顯示裝置，其中，在所述第二方向上彼此相鄰的所述第二孔之間的間隔距離小于所述第一孔中的每個在所述第二方向上的所述第一寬度。

17.根據權利要求1所述的顯示裝置，其中，連接在所述第一方向上彼此相鄰的所述第二孔的中心點的直線平行于所述第一方向。

技術總結
本申請涉及一種顯示裝置。顯示裝置包括：顯示模塊，具有在展開狀態中在第一方向上布置的第一不可折疊區域、可折疊區域和第二不可折疊區域；以及第一支承層，設置在顯示模塊下方并且具有網格圖案，網格圖案包括與可折疊區域重疊的多個第一孔，其中，第一孔在第一方向和與第一方向相交的第二方向上布置，以及其中：第一孔中的每個具有在第二方向上的第一寬度和在第一方向上的第二寬度，第一寬度在約2000μm至約9000μm的范圍內，以及第二寬度在約100μm至約250μm的范圍內。

技術研發人員：徐東祐,樸東鎮,辛在球,崔成哲
受保護的技術使用者：三星顯示有限公司
技術研發日：
技術公布日：2025/4/24
