本技術涉及一種氣象監測裝置，具體涉及一種伸縮式風桿。

背景技術：

1、隨著國家氣象事業的發展，自動氣象觀測站架設的數量逐年增加，不僅為氣象部門提供了越來越多的氣象觀測數據，大大促進了數值天氣預報的準確性，也為國家各行業的健康發展提供數據支持。

2、由于氣象環境觀測要素中，風場是非常重要的要素，因此不論是六要素還是四要素自動氣象站，風桿是必不可少的觀測設備。常規風桿目前采用整體可放倒式設計，由于桿體整體重量較重，當風向或風速傳感器出現故障或者需要標校時，至少需要4-5人豎起或放倒，費事費力，有較大安全隱患。基于此需要設計一種更加安全，收放更便捷的風桿裝置。

技術實現思路

1、本實用新型所要解決的技術問題在于針對上述現有技術的不足，提供一種伸縮式風桿，該風桿結構設計科學合理，通過氣壓傳動風桿伸長，伸縮方便省力，可推廣使用。

2、為解決上述技術問題，本實用新型采用的技術方案是：一種伸縮式風桿，其特征在于，包括底座、底桿、中桿和頂桿，所述底座設置在地基內，所述底桿和中桿為中空桿，所述底桿的底端固定連接底座，所述底桿內同軸滑動連接中桿，所述中桿內同軸滑動連接頂桿，所述頂桿上固定連接避雷針、風速傳感器和風標，所述底桿的側壁上設置有充放氣口，所述充放氣口連接氣泵，所述中桿的側壁連接中拉線，所述頂桿的側壁連接上拉線，所述中拉線的上拉線均固定連接在地基上。

3、優選的，所述底桿和中桿的頂部開設有連接口，所述頂桿與中桿上的連接口滑動配合，所述中桿與底桿上的連接口滑動配合，所述頂桿和中桿的底端設置有底端板，所述底端板的直徑大于連接口，所述中桿和底桿的內頂部設置有彈性密封圈，所述中桿的底端板上開設有導氣口。

4、優選的，所述中桿和頂桿的側壁上等距開設有多個凹槽，所述凹槽內固定連接牽拉桿，所述上拉線和中拉線的頂端通過掛鉤連接在牽拉桿上，所述上拉線和中拉線的底端通過地錨拉環固定在地基上。

5、優選的，所述頂桿的頂部連接安裝桿，所述安裝桿上連接避雷針、風速傳感器和風標。

6、優選的，頂桿伸長至頂點后，頂桿頂部離地10m，頂桿、中桿和底桿均由防腐蝕能力強、抗風強度大的鋁鈦合金材料制成，頂桿、中桿和底桿上噴涂紅白相間條紋。

7、本實用新型與現有技術相比具有以下優點：

8、本實用新型結構設計科學合理，通過氣壓傳動，逐次升高，操作簡單，省力安全。

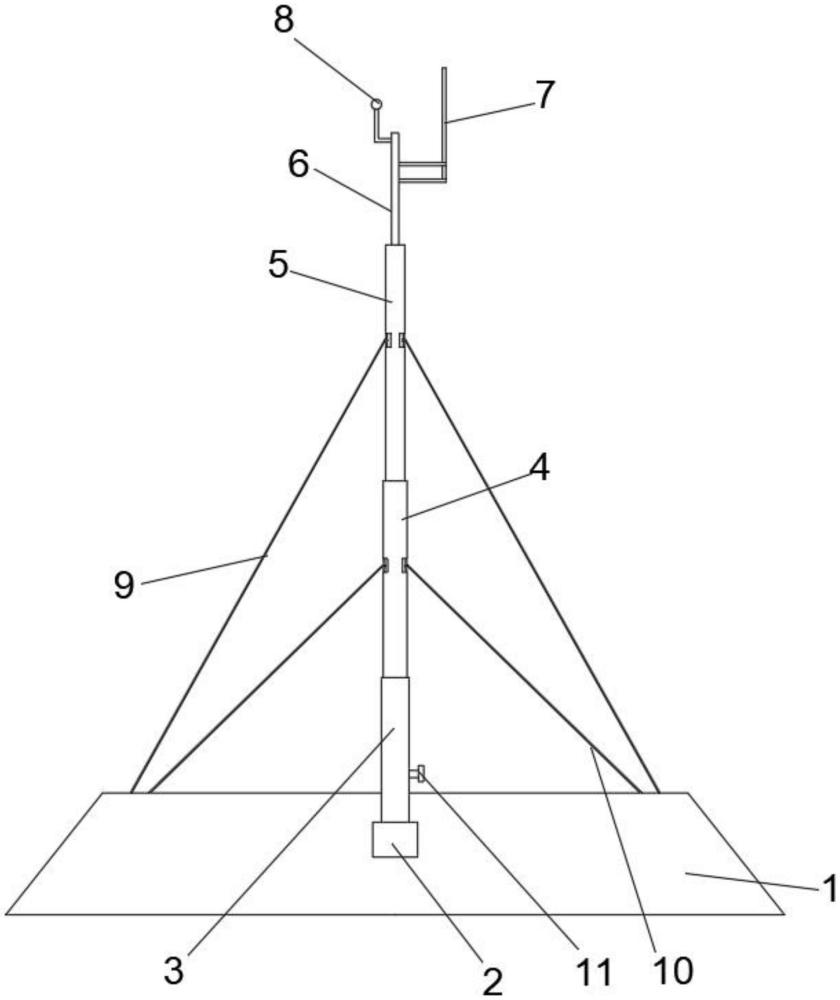

9、下面結合附圖和實施例對本實用新型作進一步詳細說明。

技術特征：

1.一種伸縮式風桿，其特征在于，包括底座(2)、底桿(3)、中桿(4)和頂桿(5)，所述底座(2)設置在地基(1)內，所述底桿(3)和中桿(4)為中空桿，所述底桿(3)的底端固定連接底座(2)，所述底桿(3)內同軸滑動連接中桿(4)，所述中桿(4)內同軸滑動連接頂桿(5)，所述頂桿(5)上固定連接避雷針(7)、風速傳感器(8)和風標，所述底桿(3)的側壁上設置有充放氣口(11)，所述充放氣口(11)連接氣泵，所述中桿(4)的側壁連接中拉線(10)，所述頂桿(5)的側壁連接上拉線(9)，所述中拉線(10)的上拉線(9)均固定連接在地基(1)上。

2.根據權利要求1所述的一種伸縮式風桿，其特征在于，所述底桿(3)和中桿(4)的頂部開設有連接口，所述頂桿(5)與中桿(4)上的連接口滑動配合，所述中桿(4)與底桿(3)上的連接口滑動配合，所述頂桿(5)和中桿(4)的底端設置有底端板(15)，所述底端板(15)的直徑大于連接口，所述中桿(4)和底桿(3)的內頂部設置有彈性密封圈(16)，所述中桿(4)的底端板(15)上開設有導氣口。

3.根據權利要求1所述的一種伸縮式風桿，其特征在于，所述中桿(4)和頂桿(5)的側壁上等距開設有多個凹槽(12)，所述凹槽(12)內固定連接牽拉桿(13)，所述上拉線(9)和中拉線(10)的頂端通過掛鉤(14)連接在牽拉桿(13)上，所述上拉線(9)和中拉線(10)的底端通過地錨拉環固定在地基(1)上。

4.根據權利要求1所述的一種伸縮式風桿，其特征在于，所述頂桿(5)的頂部連接安裝桿(6)，所述安裝桿(6)上連接避雷針(7)、風速傳感器(8)和風標。

技術總結
本技術提供了一種伸縮式風桿，包括底座、底桿、中桿和頂桿，底座設置在地基內，底桿和中桿為中空桿，底桿的底端固定連接底座，底桿內同軸滑動連接中桿，中桿內同軸滑動連接頂桿，頂桿上固定連接避雷針、風速傳感器和風標，底桿的側壁上設置有充放氣口，充放氣口連接氣泵，中桿的側壁連接中拉線，頂桿的側壁連接上拉線，中拉線的上拉線均固定連接在地基上。本技術設計科學合理，通過氣壓傳動風桿伸長，伸縮方便省力，可推廣使用。
