本發明涉及幕墻，具體為一種便于高層建筑轉角安裝的幕墻。

背景技術：

1、幕墻是建筑的外墻圍護，不承重，像幕布一樣掛上去，故又稱為“帷幕墻”，是現代大型和高層建筑常用的帶有裝飾效果的輕質墻體。由面板和支承結構體系組成的，可相對主體結構有一定位移能力或自身有一定變形能力、不承擔主體結構所作用的建筑外圍護結構或裝飾性結構。

2、現有的幕墻在高層建筑的轉角位置安裝不易，幕墻連接結構難以根據不同的轉角角度調節安裝角度，使幕墻在轉角處與建筑墻體表面的貼合度差，不僅增加施工難度，還會降低建筑物外觀美觀度。

技術實現思路

1、本發明的目的在于提供一種便于高層建筑轉角安裝的幕墻，以解決上述背景技術中提出的幕墻在高層建筑的轉角位置安裝不易，現有的幕墻連接結構難以根據不同的轉角角度調節安裝角度等問題。

2、為實現上述目的，本發明提供如下技術方案：一種便于高層建筑轉角安裝的幕墻，包括柱體結構，所述柱體結構上設有至少一個幕墻組件，每個幕墻組件包括兩個幕墻單元和設于兩個幕墻單元之間的拉撐結構，所述拉撐結構被配置為調整兩個所述幕墻單元之間的安裝角度，每個幕墻單元包括與柱體結構轉動連接的連接結構和設于連接結構上的幕墻結構；

3、所述拉撐結構包括轉動環、第一調節板、第二調節板、轉軸、第一轉動桿、第二轉動桿和拉撐板；

4、所述柱體結構上轉動安裝有兩個所述轉動環，每個所述轉動環上固定有所述第一調節板，兩個所述第一調節板相對的一側表面均滑動安裝有第二調節板，兩個所述第二調節板之間安裝有轉軸，沿所述轉軸的長度方向設有所述第一轉動桿和所述第二轉動桿，所述第一轉動桿和所述第二轉動桿與兩個連接結構一一對應設置，所述第一轉動桿和所述第二轉動桿的近端均與所述轉軸轉動連接，所述第一轉動桿和第二轉動桿的遠端均轉動安裝有所述拉撐板，所述拉撐板與對應的所述連接結構連接。

5、優選的，兩個所述第二調節板相對的一側表面均設有第一調節槽，所述轉軸的兩端具有轉軸滑動端，所述轉軸滑動端均滑動插入第一調節槽的內部，所述轉軸被配置為能夠在所述第一調節槽內滑動；所述拉撐結構還包括滑動塊，兩個所述第一調節板相對的一側均設有第二調節槽，所述第二調節板上固定安裝有所述滑動塊，所述滑動塊滑動插入所述第二調節槽的內部，所述第二調節板被配置為能夠在所述第二調節槽內滑動。

6、優選的，所述柱體結構包括連接柱、定位板、定位插桿、鋼筋和環形板；所述連接柱的內部均固定安裝有兩個定位板，兩個所述定位板相對的一側表面均固定安裝有至少一個定位插桿，所述定位插桿的內部均插接有鋼筋，所述連接柱的外表面均固定安裝有兩個環形板，兩個所述環形板之間均設有轉動槽。

7、優選的，所述柱體結構還包括限位塊、壓縮彈簧和固定塊；沿所述連接柱的周向均勻設有四個缺口，每個缺口內安裝有一固定塊，所述固定塊上設有彈簧凹槽，所述彈簧凹槽從所述連接柱的外壁向所述連接柱的中心凹陷，每個彈簧凹槽對應設有一限位塊，所述限位塊與對應的彈簧凹槽之間通過壓縮彈簧連接，所述壓縮彈簧在非壓縮狀態時使所述限位塊至少部分突出于所述連接柱的外壁，所述壓縮彈簧在壓縮狀態時能夠帶動所述限位塊完全進入所述彈簧凹槽。

8、優選的，所述連接結構包括連接支架、弧型連接面、連接板、幕墻安裝架；所述連接支架均轉動安裝在連接柱的外表面上，所述連接支架的兩端均設有弧型連接面，所述弧型連接面表面的中心均設有限位槽，所述連接支架的內側面與對應的所述第一轉動桿或者所述第二轉動桿相連，所述連接支架的外側面與所述幕墻結構相連，所述連接支架外側面的兩端固定安裝有連接板，所述連接板上固定安裝有幕墻安裝架，所述幕墻安裝架的長度方向與所述柱體結構的長度方向一致。

9、優選的，所述幕墻結構包括幕墻、幕墻框架、幕墻掛板、配合板和t型滑動桿；所述幕墻設于幕墻框架上，所述幕墻掛板設于幕墻框架上并向遠離所述幕墻的一側延伸，所述配合板設于所述幕墻掛板的末端，并且所述配合板與所述幕墻框架之間形成容置槽，所述幕墻的兩側表面均固定安裝有t型滑動桿；所述幕墻安裝于所述連接結構上時，所述連接支架進入所述容置槽，所述t型滑動桿滑動插入所述幕墻安裝架內。

10、優選的，所述連接結構被配置為可沿所述轉動槽轉動，當兩個所述連接結構之間的角度為180°時，所述弧型連接面活動卡入所述轉動槽的內部并擠壓所述限位塊，所述弧型連接面的表面均與所述連接柱的表面貼合，所述限位塊進入所述限位槽的內部；所述拉撐板與所述連接支架的表面貼合，所述轉軸的表面均與環形板的表面貼合。

11、優選的，所述拉撐板的外表面均固定安裝有鉸接架，所述拉撐板均通過鉸接架與第一轉動桿和第二轉動桿鉸接連接。

12、優選的，在兩個所述連接結構之間的角度為180°的情況下，設于所述連接結構上的兩個所述幕墻結構處于同一平面，并且兩個所述幕墻結構通過幕墻間隔板相連；在兩個所述連接結構之間的角度小于180°的情況下，設于所述連接結構上的兩個所述幕墻結構的一側設有轉角連接板，兩個所述轉角連接板在兩個所述幕墻結構的延伸線上相交。

13、優選的，所述轉角連接板靠近幕墻安裝架的一端和所述幕墻間隔板的兩端均固定安裝有t型安裝桿，所述t型安裝桿的外表面和所述t型滑動桿的外表面均設有半圓槽，所述幕墻安裝架的頂端設有滑動槽，所述t型安裝桿和所述t型滑動桿滑動插入所述滑動槽的內部，所述t型安裝桿和所述t型滑動桿的半圓槽對接組成圓槽，所述圓槽中設有密封填充棒。

14、與現有技術相比，本發明具有如下有益效果：

15、1、本發明通過弧型連接面和轉動槽的配合，使裝置在使用時，可通過在轉動槽中旋轉弧型連接面，調整兩個連接支架之間的夾角，從而適配高層建筑表面不同位置進行安裝；

16、2、本發明通過限位塊和限位槽的配合，使裝置在使用時，當在對平行的兩個幕墻結構進行安裝時，可將連接支架轉動至限位塊的位置，使限位塊插入限位槽的內部，從而對連接支架的位置限位，進而保證兩個連接支架之間的夾角為180°，避免對平行的兩個連接支架安裝時，連接支架轉動而發生偏移的情況；

17、3、本發明通過第一轉動桿和第二轉動桿的配合，使裝置在使用時，可通過在轉軸表面轉動第一轉動桿和第二轉動桿，使兩個拉撐板分別轉動至兩側的連接支架位置，并將拉撐板與連接支架剛性連接，從而對連接支架進行限位，避免在安裝時連接支架轉動而導致轉角位置角度與建筑物轉角不匹配的情況，且可提高連接支架的穩定性。

技術特征：

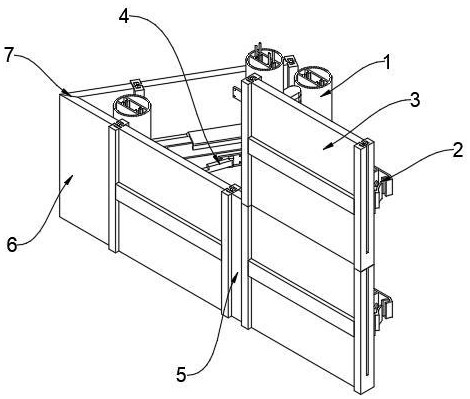

1.一種便于高層建筑轉角安裝的幕墻，包括柱體結構（1），其特征在于：所述柱體結構（1）上設有至少一個幕墻組件，每個幕墻組件包括兩個幕墻單元和設于兩個幕墻單元之間的拉撐結構（4），所述拉撐結構（4）被配置為調整兩個所述幕墻單元之間的安裝角度，每個幕墻單元包括與所述柱體結構（1）轉動連接的連接結構（2）和設于所述連接結構（2）上的幕墻結構（3）；

2.根據權利要求1所述的一種便于高層建筑轉角安裝的幕墻，其特征在于：兩個所述第二調節板（403）相對的一側表面均設有第一調節槽（409），所述轉軸（404）的兩端具有轉軸滑動端（411），所述轉軸滑動端（411）均滑動插入第一調節槽（409）的內部，所述轉軸（404）被配置為能夠在所述第一調節槽（409）內滑動；

3.根據權利要求2所述的一種便于高層建筑轉角安裝的幕墻，其特征在于：所述柱體結構（1）包括連接柱（101）、定位板（102）、定位插桿（103）、鋼筋（104）和環形板（105）；

4.根據權利要求3所述的一種便于高層建筑轉角安裝的幕墻，其特征在于：所述柱體結構（1）還包括限位塊（107）、壓縮彈簧（109）和固定塊（110）；

5.根據權利要求4所述的一種便于高層建筑轉角安裝的幕墻，其特征在于：所述連接結構（2）包括連接支架（201）、弧型連接面（202）、連接板（203）和幕墻安裝架（204）；

6.根據權利要求5所述的一種便于高層建筑轉角安裝的幕墻，其特征在于：所述幕墻結構（3）包括幕墻（301）、幕墻框架（302）、幕墻掛板（303）、配合板（304）和t型滑動桿（305）；

7.根據權利要求5所述的一種便于高層建筑轉角安裝的幕墻，其特征在于：所述連接結構（2）被配置為可沿所述轉動槽（106）轉動，當兩個所述連接結構（2）之間的角度為180°時，所述弧型連接面（202）活動卡入所述轉動槽（106）的內部并擠壓所述限位塊（107），所述弧型連接面（202）的表面均與所述連接柱（101）的表面貼合，所述限位塊（107）進入所述限位槽（207）的內部；所述拉撐板（407）與所述連接支架（201）的表面貼合，所述轉軸（404）的表面均與環形板（105）的表面貼合。

8.根據權利要求4所述的一種便于高層建筑轉角安裝的幕墻，其特征在于：所述拉撐板（407）的外表面均固定安裝有鉸接架（408），所述拉撐板（407）均通過鉸接架（408）與所述第一轉動桿（405）和所述第二轉動桿（406）鉸接連接。

9.根據權利要求6所述的一種便于高層建筑轉角安裝的幕墻，其特征在于：在兩個所述連接結構（2）之間的角度為180°的情況下，設于所述連接結構（2）上的兩個所述幕墻結構（3）處于同一平面，并且兩個所述幕墻結構（3）通過幕墻間隔板（5）相連；在兩個所述連接結構之間的角度小于180°的情況下，所述連接結構（2）上的兩個所述幕墻結構（3）的一側設有轉角連接板（6），兩個所述轉角連接板（6）在兩個所述幕墻結構（3）的延伸線上相交。

10.根據權利要求9所述的一種便于高層建筑轉角安裝的幕墻，其特征在于：所述轉角連接板（6）靠近幕墻安裝架（204）的一端和所述幕墻間隔板（5）的兩端均固定安裝有t型安裝桿（8），所述t型安裝桿（8）的外表面和所述t型滑動桿（305）的外表面均設有半圓槽（9），所述幕墻安裝架（204）的頂端設有滑動槽（205），所述t型安裝桿（8）和所述t型滑動桿（305）滑動插入所述滑動槽（205）的內部，所述t型安裝桿（8）和所述t型滑動桿（305）的半圓槽（9）對接組成圓槽，所述圓槽中設有密封填充棒（206）。

技術總結
本發明涉及玻璃幕墻技術領域，具體為一種便于高層建筑轉角安裝的幕墻，包括柱體結構，其上設有至少一個幕墻組件，每個幕墻組件包括兩個幕墻單元和連接兩個幕墻單元的拉撐結構，每個幕墻單元包括與柱體結構轉動連接的連接結構和設于連接結構上的幕墻結構。柱體結構上轉動安裝有兩個轉動環，每個轉動環上固定有第一調節板，兩個第一調節板上均設有第二調節板，兩個第二調節板之間安裝有轉軸，轉軸上設有第一轉動桿和第二轉動桿，第一轉動桿和第二轉動桿與兩個連接結構一一對應，并且其近端與轉軸轉動連接、遠端轉動安裝有拉撐板，拉撐板與對應的連接結構連接。本發明可通過拉撐結構調整兩個幕墻單元之間的安裝角度，以適配高層建筑表面不同位置。

技術研發人員：沈征
受保護的技術使用者：蘇州安景軒裝飾有限公司
技術研發日：
技術公布日：2025/4/28
