本申請涉及建筑施工設備，尤其涉及一種可周轉使用的鋼管馬鐙。

背景技術：

1、隨著我國建筑規模越來越大，馬鐙技術在建筑領域迅速發展，馬鐙因其形狀與凳子較相似故稱馬鐙，也稱作撐筋，用于上下兩層板鋼筋，起到支撐固定上層板鋼筋的作用。

2、馬鐙一般可分為塑料馬鐙和鋼筋馬鐙，塑料馬鐙的缺點是塑料強度低于混凝土強度，且塑料與混凝土的粘結力差，影響主體結構安全，鋼筋馬鐙的缺點是存在大量浪費鋼筋現象，且固定后無法周轉使用，因此有待改進。

技術實現思路

1、針對現有技術存在的不足，本申請實施例提供一種可周轉使用的鋼管馬鐙，以解決相關技術存在的問題，技術方案如下：

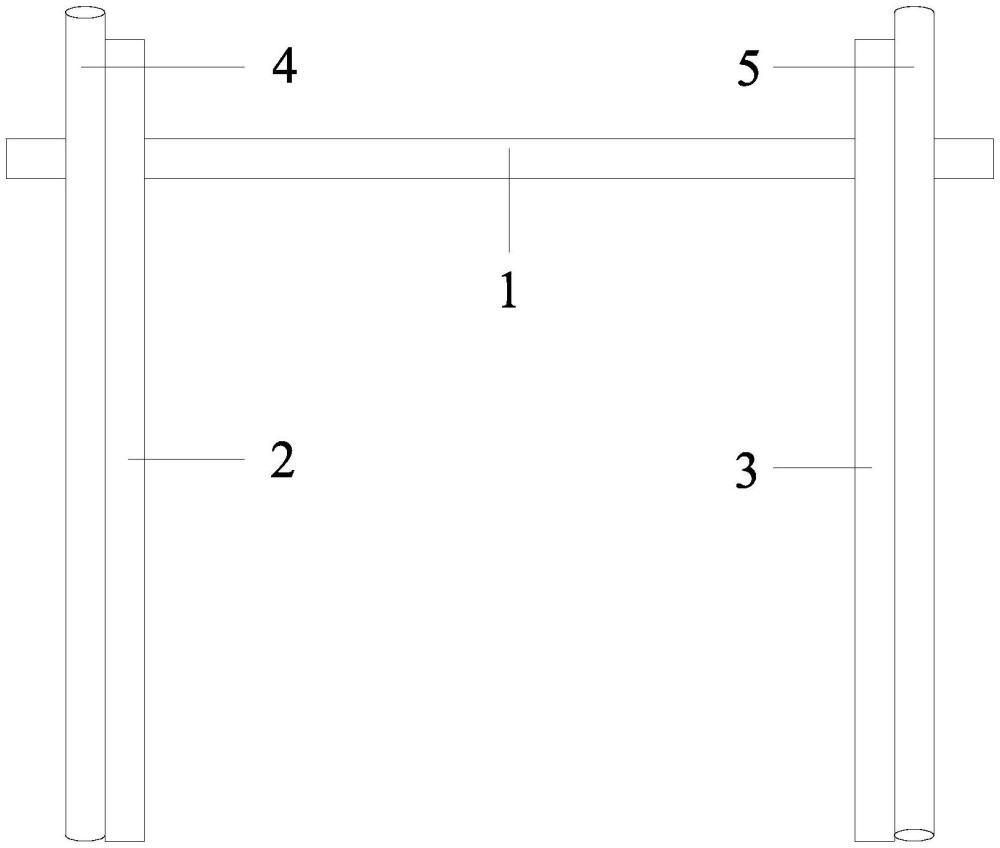

2、本申請實施例提供了一種可周轉使用的鋼管馬鐙，包括：頂部鋼管，用于連接混凝土梁上部鋼筋；第一支腿鋼管，用于支撐所述頂部鋼管；所述第一支腿鋼管設置在所述頂部鋼管的一側；第二支腿鋼管，用于支撐所述頂部鋼管；所述第二支腿鋼管設置在所述頂部鋼管的另一側；第一斜撐鋼管；所述第一斜撐鋼管傾斜設置在所述第一支腿鋼管的一側；第二斜撐鋼管；所述第二斜撐鋼管傾斜設置在所述第二支腿鋼管的一側。

3、在一種實施方式中，所述第一斜撐鋼管與所述第二斜撐鋼管的傾斜方向相反。

4、在一種實施方式中，所述第一斜撐鋼管與所述第一支腿鋼管之間的夾角角度為28°～32°。

5、在一種實施方式中，所述第二斜撐鋼管與所述第二支腿鋼管之間的夾角角度為28°～32°。

6、在一種實施方式中，在所述第一支腿鋼管與所述頂部鋼管的連接處設置有第一卡扣件；所述第一斜撐鋼管設置在所述第一卡扣件上。

7、在一種實施方式中，在所述第一卡扣件上設置有可鎖緊所述第一斜撐鋼管的第一調節螺栓。

8、在一種實施方式中，在所述第二支腿鋼管與所述頂部鋼管的連接處設置有第二卡扣件；所述第二斜撐鋼管設置在所述第二卡扣件上。

9、在一種實施方式中，在所述第二卡扣件上設置有可鎖緊所述第二斜撐鋼管的第二調節螺栓。

10、在一種實施方式中，所述第一支腿鋼管與所述第二支腿鋼管之間的寬度大于混凝土梁寬度。

11、上述技術方案中的優點或有益效果至少包括：

12、本申請的馬鐙各部件均由鋼管制作而成，避免了塑料馬鐙和鋼筋馬鐙所存在的缺點，且鋼管馬鐙結構簡單，裝卸方便，便于在混凝土梁鋼筋搭設完成后進行拆卸周轉，可重復利用減少浪費，使用更加靈活方便，且有利于控制施工成本。

13、上述概述僅僅是為了說明書的目的，并不意圖以任何方式進行限制。除上述描述的示意性的方面、實施方式和特征之外，通過參考附圖和以下的詳細描述，本申請進一步的方面、實施方式和特征將會是容易明白的。

技術特征：

1.一種可周轉使用的鋼管馬鐙，其特征在于，包括：

2.根據權利要求1所述的可周轉使用的鋼管馬鐙，其特征在于，所述第一斜撐鋼管與所述第二斜撐鋼管的傾斜方向相反。

3.根據權利要求2所述的可周轉使用的鋼管馬鐙，其特征在于，所述第一斜撐鋼管與所述第一支腿鋼管之間的夾角角度為28°～32°。

4.根據權利要求2所述的可周轉使用的鋼管馬鐙，其特征在于，所述第二斜撐鋼管與所述第二支腿鋼管之間的夾角角度為28°～32°。

5.根據權利要求2-4任一項所述的可周轉使用的鋼管馬鐙，其特征在于，在所述第一支腿鋼管與所述頂部鋼管的連接處設置有第一卡扣件；所述第一斜撐鋼管設置在所述第一卡扣件上。

6.根據權利要求5所述的可周轉使用的鋼管馬鐙，其特征在于，在所述第一卡扣件上設置有可鎖緊所述第一斜撐鋼管的第一調節螺栓。

7.根據權利要求2-4任一項所述的可周轉使用的鋼管馬鐙，其特征在于，在所述第二支腿鋼管與所述頂部鋼管的連接處設置有第二卡扣件；所述第二斜撐鋼管設置在所述第二卡扣件上。

8.根據權利要求7所述的可周轉使用的鋼管馬鐙，其特征在于，在所述第二卡扣件上設置有可鎖緊所述第二斜撐鋼管的第二調節螺栓。

9.根據權利要求2-4任一項所述的可周轉使用的鋼管馬鐙，其特征在于，所述第一支腿鋼管與所述第二支腿鋼管之間的寬度大于混凝土梁寬度。

技術總結
本申請?zhí)岢鲆环N可周轉使用的鋼管馬鐙，其技術方案要點包括：頂部鋼管，用于連接混凝土梁上部鋼筋；第一支腿鋼管，用于支撐所述頂部鋼管；所述第一支腿鋼管設置在所述頂部鋼管的一側；第二支腿鋼管，用于支撐所述頂部鋼管；所述第二支腿鋼管設置在所述頂部鋼管的另一側；第一斜撐鋼管；所述第一斜撐鋼管傾斜設置在所述第一支腿鋼管的一側；第二斜撐鋼管；所述第二斜撐鋼管傾斜設置在所述第二支腿鋼管的一側；本申請具有可循環周轉使用并控制施工成本的優點。

技術研發人員：陳鵬飛,梁全雷,姜?jiǎng)P,陳漢橋,李志華,樊星河
受保護的技術使用者：中建四局華南建設有限公司
技術研發日：20240725
技術公布日：2025/4/28
