本技術涉及噪音隔絕防護，具體涉及一種施工用噪音隔絕防護裝置。

背景技術：

1、在城市中，從事工業與民用建筑的施工現場，需要大量使用各種不同性能的動力機械，使原來比較安靜的環境變成噪音污染嚴重的場所，某些施工現場緊鄰居住建筑群，對居民的生活造成很大的干擾，現有的噪音隔絕防護裝置通常是由多組隔音板組成的框體，能罩住施工地區，阻止噪音外散，但是每塊隔音板之間是用螺栓進行固定的，安裝和拆卸的過程比較繁瑣，螺栓還有丟失、缺少的風險，因此對于現有施工用噪音隔絕防護裝置的改進，設計一種新型施工用噪音隔絕防護裝置以解決上述技術缺陷，提高整體施工用噪音隔絕防護裝置的實用性，顯得尤為重要。

技術實現思路

1、本實用新型的目的在于提供一種施工用噪音隔絕防護裝置，該裝置能夠方便安裝、拆卸，同時增加了對噪音的吸收能力，還方便移動，提高了施工用噪音隔絕防護裝置的整體實用性,以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種施工用噪音隔絕防護裝置，包括第一防護板，所述第一防護板的頂部和一側均開設有固定槽，兩組所述固定槽的內部均設有兩組相對的卡塊，多組所述卡塊的內部均設有滑柱，多組所述滑柱的外部且位于固定槽的內部均設有彈簧，所述彈簧與卡塊通過撥塊連接，所述第一防護板的側面且位于多組撥塊的外部均開設有限位槽，所述第一防護板遠離兩組固定槽的側面均固定連接有固定塊，兩組所述固定塊的兩端均開設有卡槽。

4、作為本實用新型優選的方案，所述第一防護板遠離限位槽的一側固定連接有兩組第二凸塊，所述第一防護板遠離限位槽的一側且位于兩組第二凸塊的頂部均設有第一凸塊。

5、作為本實用新型優選的方案，所述第一防護板通過第一凸塊和第二凸塊與第二防護板連接，所述第二防護板靠近第一防護板的一側開設有兩組第一凹槽和第二凹槽，所述第一凹槽與第一凸塊呈相適配設計，所述第二凹槽與第二凸塊呈相適配設計，所述第二防護板的底部和一側均固定連接有固定塊，所述第二防護板遠離兩組固定塊的側面均開設有固定槽。

6、作為本實用新型優選的方案，所述第一防護板通過頂部的限位槽與第三防護板連接，所述第三防護板靠近第一防護板的一側固定連接有多組固定塊。

7、作為本實用新型優選的方案，所述第三防護板通過固定塊連接有第四防護板，所述第四防護板遠離第三防護板的一側固定連接有固定塊，所述第四防護板的一側開設有第一凹槽和第二凹槽，所述第四防護板遠離第一凹槽的一側固定連接有第一凸塊和第二凸塊。

8、作為本實用新型優選的方案，所述第一防護板、第二防護板、第三防護板和第四防護板相互靠近的一側均設有隔音氈，所述第一防護板、第二防護板、第三防護板和第四防護板的內部且靠近隔音氈的一側均設有吸音棉，所述第一防護板、第二防護板、第三防護板和第四防護板的內部且遠離隔音氈的一側均設有隔音板。

9、作為本實用新型優選的方案，所述第一防護板的底部且位于固定塊的兩端均開設有螺紋孔，所述第一防護板通過螺紋孔螺紋連接有萬向輪。

10、與現有技術相比，本實用新型的有益效果是：

11、1、本實用新型中，通過對第一防護板、第一凸塊、第二凸塊、第一凹槽、第二凹槽、第二防護板、第三防護板、第四防護板、固定槽、卡塊、滑柱、撥塊、彈簧、限位槽、隔音氈、固定塊、卡槽的設計，防護板的設計方便收納，運輸，當需要進行噪音隔絕時，向相互遠離的地方撥動撥塊，將固定塊固定在固定槽內，第一凸塊與第一凹槽嵌合，第二凸塊與第二凹槽嵌合，方便快速地安裝和拆卸防護板，還可以根據場地的大小選擇需要的隔音板數量，靈活方便。

12、2、本實用新型中，通過對隔音氈、吸音棉、隔音板的設計，隔音氈密度很大，不容易產生共振，讓噪音失去振動傳播條件，從而達到隔音目的，還可以吸收部分聲音能量，進一步增強隔音效果，吸音棉是一種多孔材料，能夠通過其內部的纖維結構吸收聲音，減少聲音的反射，有效地實現吸音和隔音功能，隔音板通過阻礙聲波的傳播來進一步的減少噪音的擴散。

13、3、本實用新型中，通過對第一防護板、萬向輪、螺紋孔的設計，萬向輪通過螺紋孔與第一防護板連接，方便施工前的安裝和施工后的拆卸，還方便在施工時移動裝置。

技術特征：

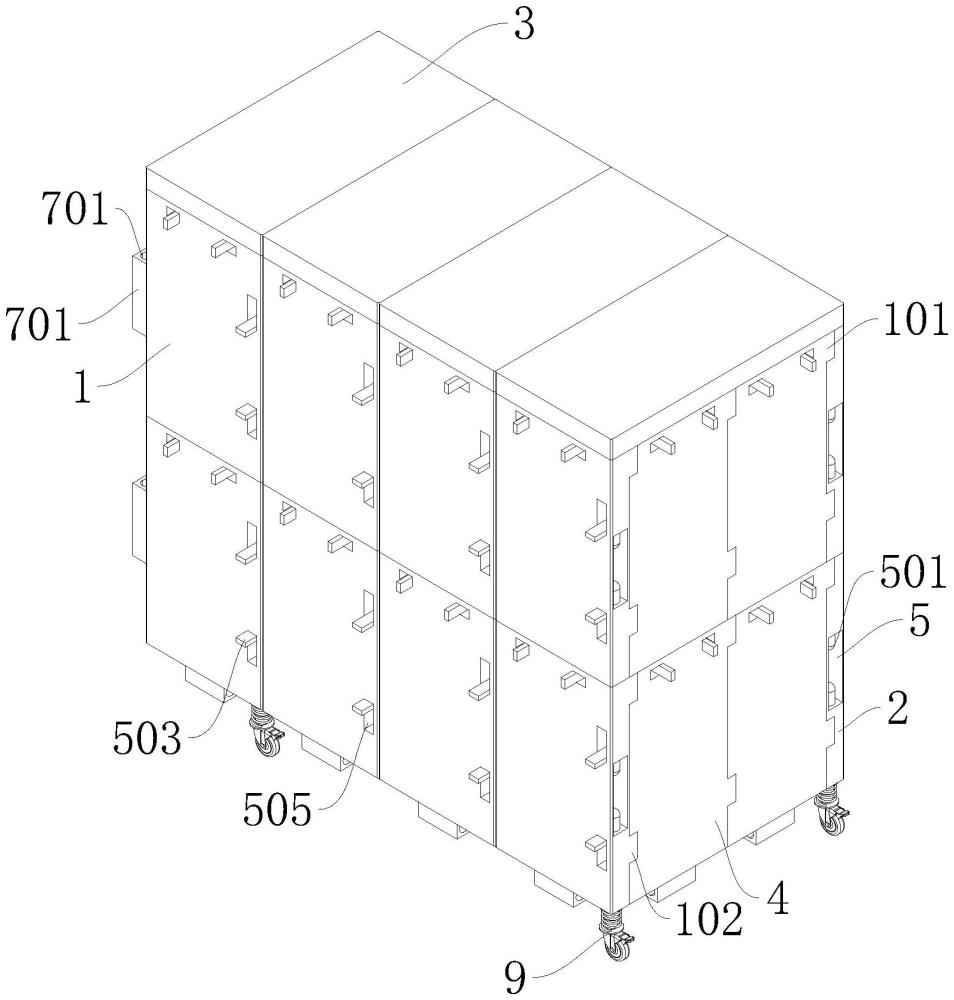

1.一種施工用噪音隔絕防護裝置，包括第一防護板(1)，其特征在于：所述第一防護板(1)的頂部和一側均開設有固定槽(5)，兩組所述固定槽(5)的內部均設有兩組相對的卡塊(501)，多組所述卡塊(501)的內部均設有滑柱(502)，多組所述滑柱(502)的外部且位于固定槽(5)的內部均設有彈簧(504)，所述彈簧(504)與卡塊(501)通過撥塊(503)連接，所述第一防護板(1)的側面且位于多組撥塊(503)的外部均開設有限位槽(505)，所述第一防護板(1)遠離兩組固定槽(5)的側面均固定連接有固定塊(7)，兩組所述固定塊(7)的兩端均開設有卡槽(701)。

2.根據權利要求1所述的一種施工用噪音隔絕防護裝置，其特征在于：所述第一防護板(1)遠離限位槽(505)的一側固定連接有兩組第二凸塊(102)，所述第一防護板(1)遠離限位槽(505)的一側且位于兩組第二凸塊(102)的頂部均設有第一凸塊(101)。

3.根據權利要求2所述的一種施工用噪音隔絕防護裝置，其特征在于：所述第一防護板(1)通過第一凸塊(101)和第二凸塊(102)與第二防護板(2)連接，所述第二防護板(2)靠近第一防護板(1)的一側開設有兩組第一凹槽(103)和第二凹槽(104)，所述第一凹槽(103)與第一凸塊(101)呈相適配設計，所述第二凹槽(104)與第二凸塊(102)呈相適配設計，所述第二防護板(2)的底部和一側均固定連接有固定塊(7)，所述第二防護板(2)遠離兩組固定塊(7)的側面均開設有固定槽(5)。

4.根據權利要求3所述的一種施工用噪音隔絕防護裝置，其特征在于：所述第一防護板(1)通過頂部的限位槽(505)與第三防護板(3)連接，所述第三防護板(3)靠近第一防護板(1)的一側固定連接有多組固定塊(7)。

5.根據權利要求4所述的一種施工用噪音隔絕防護裝置，其特征在于：所述第三防護板(3)通過固定塊(7)連接有第四防護板(4)，所述第四防護板(4)遠離第三防護板(3)的一側固定連接有固定塊(7)，所述第四防護板(4)的一側開設有第一凹槽(103)和第二凹槽(104)，所述第四防護板(4)遠離第一凹槽(103)的一側固定連接有第一凸塊(101)和第二凸塊(102)。

6.根據權利要求5所述的一種施工用噪音隔絕防護裝置，其特征在于：所述第一防護板(1)、第二防護板(2)、第三防護板(3)和第四防護板(4)相互靠近的一側均設有隔音氈(6)，所述第一防護板(1)、第二防護板(2)、第三防護板(3)和第四防護板(4)的內部且靠近隔音氈(6)的一側均設有吸音棉(8)，所述第一防護板(1)、第二防護板(2)、第三防護板(3)和第四防護板(4)的內部且遠離隔音氈(6)的一側均設有隔音板(801)。

7.根據權利要求1所述的一種施工用噪音隔絕防護裝置，其特征在于：所述第一防護板(1)的底部且位于固定塊(7)的兩端均開設有螺紋孔(901)，所述第一防護板(1)通過螺紋孔(901)螺紋連接有萬向輪(9)。

技術總結
本技術涉及噪音隔絕防護技術領域，具體涉及一種施工用噪音隔絕防護裝置，包括第一防護板，所述第一防護板的頂部和一側均開設有固定槽，兩組所述固定槽的內部均設有兩組相對的卡塊，多組所述卡塊的內部均設有滑柱，多組所述滑柱的外部且位于固定槽的內部均設有彈簧，所述彈簧與卡塊通過撥塊連接，所述第一防護板的側面且位于多組撥塊的外部均開設有限位槽，所述第一防護板遠離兩組固定槽的側面均固定連接有固定塊，兩組所述固定塊的兩端均開設有卡槽，與現有的施工用噪音隔絕防護裝置相比較，本技術通過設計能夠提高施工用噪音隔絕防護裝置的整體實用性。

技術研發人員：劉依妹,李吾燈,林依俤,范文
受保護的技術使用者：中工建設集團（福建）有限公司
技術研發日：20240726
技術公布日：2025/4/28
