本技術涉及土木工程，具體涉及一種建筑灌漿裝置。

背景技術：

1、灌漿作業是將固化材料填充至待施工對象的縫隙和裂縫中的一種土木施工工藝，其主要目的是提高待施工對象的整體穩定性和強度，通常含有孔洞和縫隙的建筑施工對象，如房屋、橋梁、路面、隧道、施工地基等，均可采用該方法來提高使用壽命和維持強度，施工方式則是通過專門的灌漿機將對應的固化材料(通常為水泥)噴射灌注至縫隙當中，粘結提高強度。

2、而在施工過程中，待施工對象的裂縫類型和分布位置往往并不規則，受制于施工范圍和灌漿機體積的問題，常規灌漿機難以對全部裂縫和孔洞進行灌漿施工，需要配備專用的人工灌漿設備對灌漿機無法施工的位置進行補充施工，即在準備灌漿機的同時還需要準備專用的人工灌漿設備，提高了施工成本。

技術實現思路

1、鑒于此，本實用新型目的在于提供一種建筑灌漿裝置，采用可拆卸結構，能夠根據施工對象的狀態自由選擇設備灌漿和人工灌漿，無需引入額外的人工灌漿設備，節省了施工成本。

2、本實用新型中的一種建筑灌漿裝置，包括可移動的底座；

3、設置在底座上的固定槽和活塞罐，其中，活塞罐至少設置有兩組與外界相連的連接口，活塞罐內部設置有經活塞動力源驅動而能夠在活塞罐內部往復運動的活塞桿；

4、以及可拆卸地設置在固定槽中的灌漿器，灌漿器上設置有用于噴出漿料的灌漿口；

5、其中，灌漿器與活塞罐之間通過可拆卸的連接管相連。

6、本實用新型的一種實施方式在于，所述灌漿器包括其內部的灌漿室，以及水平設置在灌漿器上并與灌漿室相連的灌漿口，其中，灌漿器頂部設置有與灌漿室相連的灌漿室接口，以及至少兩組握把，灌漿口上設置有截止閥；

7、灌漿室接口能夠與連接管相連，同時其也能夠與填充漿料的儲存罐相連；

8、灌漿室內部設置有指向灌漿口且表面環繞設置有螺紋葉片的驅動轉子，灌漿器外部設置有輸出端與驅動轉子相連的驅動電機，且驅動電機能夠使得驅動轉子將灌漿室內部的漿料輸送至灌漿口處排出灌漿室。

9、本實用新型的一種實施方式在于，所述灌漿器上設置有固定接口，當灌漿器位于固定槽中時，固定接口中設置有固定螺栓來將灌漿器固定在固定槽中。

10、本實用新型的一種實施方式在于，所述灌漿口上可拆卸地設置有灌漿噴管，灌漿噴管包括與灌漿口相連的部分和能夠任意彎曲的軟管部分。

11、本實用新型的一種實施方式在于，所述連接管上設置有只允許漿料由活塞罐流動至灌漿器的連接管止逆閥。

12、本實用新型的一種實施方式在于，所述活塞罐的一組連接口上連接有連接管，其另一組連接口上連接有與外界漿料源相連的灌漿管，灌漿管上設置有只允許漿料由外界漿料源流動至活塞罐的灌漿管止逆閥。

13、本實用新型的一種實施方式在于，所述活塞動力源為電動缸。

14、本實用新型的一種實施方式在于，所述底座底部設置有多組用于支撐的萬向輪。

15、本實用新型起到的技術效果是：

16、灌漿器可拆卸設置在底座上，在常規灌漿過程中可將其設置在底座上對一般的縫隙進行常規灌漿，當需要對常規灌漿過程難以觸及的縫隙進行灌漿作業時，可將灌漿器從底座上拆下進行人工灌漿作業，從而擴大了灌漿作業的適用范圍，同時該過程無需額外準備人工灌漿設備，節省了施工成本，提高了設備使用的便利性。

技術特征：

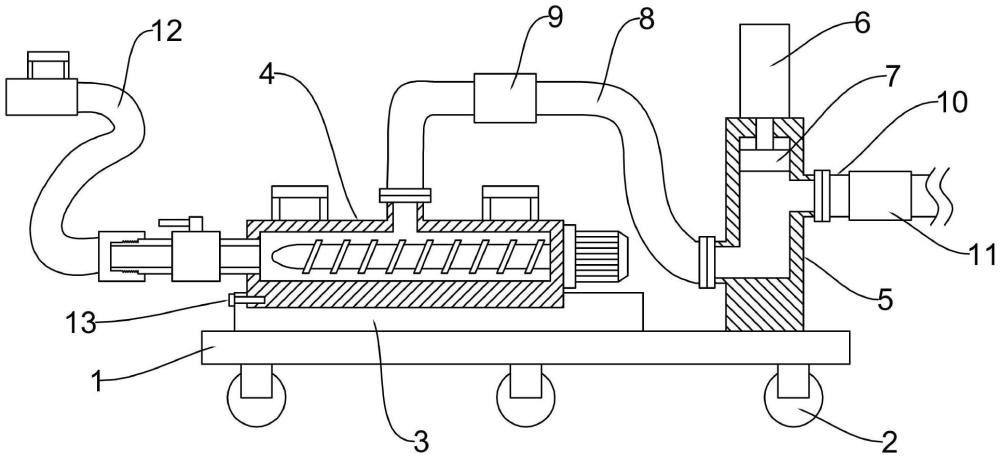

1.一種建筑灌漿裝置，其特征在于，包括：

2.根據權利要求1所述的一種建筑灌漿裝置，其特征在于：所述灌漿器(4)包括其內部的灌漿室(41)，以及水平設置在灌漿器(4)上并與灌漿室(41)相連的灌漿口(43)，其中，灌漿器(4)頂部設置有與灌漿室(41)相連的灌漿室接口(42)，以及至少兩組握把(47)，灌漿口(43)上設置有截止閥(44)；

3.根據權利要求1所述的一種建筑灌漿裝置，其特征在于：所述灌漿器(4)上設置有固定接口(48)，當灌漿器(4)位于固定槽(3)中時，固定接口(48)中設置有固定螺栓(13)來將灌漿器(4)固定在固定槽(3)中。

4.根據權利要求1所述的一種建筑灌漿裝置，其特征在于：所述灌漿口(43)上可拆卸地設置有灌漿噴管(12)，灌漿噴管(12)包括與灌漿口(43)相連的部分和能夠任意彎曲的軟管部分。

5.根據權利要求1所述的一種建筑灌漿裝置，其特征在于：所述連接管(8)上設置有只允許漿料由活塞罐(5)流動至灌漿器(4)的連接管止逆閥(9)。

6.根據權利要求1所述的一種建筑灌漿裝置，其特征在于：所述活塞罐(5)的一組連接口上連接有連接管(8)，其另一組連接口上連接有與外界漿料源相連的灌漿管(10)，灌漿管(10)上設置有只允許漿料由外界漿料源流動至活塞罐(5)的灌漿管止逆閥(11)。

7.根據權利要求1所述的一種建筑灌漿裝置，其特征在于：所述活塞動力源(6)為電動缸。

8.根據權利要求1所述的一種建筑灌漿裝置，其特征在于：所述底座(1)底部設置有多組用于支撐的萬向輪(2)。

技術總結
一種建筑灌漿裝置，涉及土木工程技術領域，包括可移動的底座和設置在底座上的固定槽和活塞罐，其中，活塞罐至少設置有兩組與外界相連的連接口，活塞罐內部設置有經活塞動力源驅動而能夠在活塞罐內部往復運動的活塞桿，灌漿器可拆卸地設置在固定槽中，灌漿器上設置有用于噴出漿料的灌漿口，灌漿器與活塞罐之間通過可拆卸的連接管相連；灌漿器可拆卸設置在底座上，在常規灌漿過程中可將其設置在底座上對一般的縫隙進行常規灌漿，當需要對常規灌漿過程難以觸及的縫隙進行灌漿作業時，可將灌漿器從底座上拆下進行人工灌漿作業，從而擴大了灌漿作業的適用范圍，同時該過程無需額外準備人工灌漿設備，節省了施工成本，提高了設備使用的便利性。

技術研發人員：夏廣強
受保護的技術使用者：山東省建設監理咨詢有限公司
技術研發日：20240725
技術公布日：2025/4/28
