本技術涉及高層建筑領域，尤其涉及一種高層建筑結構連梁。

背景技術：

1、高層建筑是指人工建筑而成的資產，屬于固定資產范疇，包括房屋和構筑物兩大類，房屋是指供人居住、工作、學習、生產、經營、娛樂、儲藏物品以及進行其他社會活動的工程建筑，高層建筑在用于兩個墻體或者兩個立柱之間的連接，會使用到連梁。

2、但現有市場中的橫梁與立柱安裝時，僅通過螺栓進行固定牢固性較差，其承重強度低，若使用卡合結構則難以將橫梁與立柱進行安裝的問題。

3、因此，有必要提供一種高層建筑結構連梁解決上述技術問題。

技術實現思路

1、本實用新型提供一種高層建筑結構連梁，解決了現有市場中的橫梁與立柱安裝時，僅通過螺栓進行固定牢固性較差，其承重強度低，若使用卡合結構則難以將橫梁與立柱進行安裝的問題。

2、本實用新型提供一種高層建筑結構連梁，包括：第一橫梁，所述第一橫梁的一端焊接連接有滑套，所述滑套的外部一側開設有滑槽，所述滑套的內部通過滑槽滑動安裝有滑塊，所述滑塊的一端固定安裝有第二橫梁，所述滑套的頂部與底部均等距螺紋連接有第一螺栓，且第一螺栓的數量為多個。

3、優選的，所述第一橫梁的另一端外部與第二橫梁的一端外部均卡合安裝有立柱，且立柱的數量為兩個。

4、優選的，兩個所述立柱的相對一側均開設有安裝槽，所述安裝槽的尺寸與第一橫梁和第二橫梁相適配。

5、優選的，所述第一橫梁的頂部與底部和第二橫梁的頂部與底部均焊接連接有固定板，且固定板的數量為四個，四個所述固定板的外部一側均等距設有第二螺栓，所述固定板通過第二螺栓與立柱固定安裝。

6、優選的，兩個所述立柱的相對一側且位于安裝槽的下方均設有第一固定座，且第一固定座的數量為兩個，兩個所述第一固定座的內部均通過銷軸轉動安裝有斜撐桿，兩個所述斜撐桿的一端均通過銷軸轉動安裝有第二固定座。

7、優選的，兩個所述第二固定座分別位于第一橫梁的底部與第二橫梁的底部，所述第一固定座與第二固定座的外部均設有第三螺栓，兩個所述第一固定座均通過第三螺栓與立柱固定安裝，兩個所述第二固定座通過第三螺栓分別與第一橫梁和第二橫梁固定安裝。

8、與相關技術相比較，本實用新型提供的一種高層建筑結構連梁具有如下有益效果：

9、橫梁與立柱安裝時，僅通過螺栓進行固定牢固性較差，其承重強度低，若使用卡合結構則難以將橫梁與立柱進行安裝，通過松動第一螺栓，使得滑塊可以在滑槽的內部滑動，進而將整個橫梁的長度縮到最小，將第一橫梁的一端進行卡合后，拉動第二橫梁，滑塊在滑槽的內部滑動，使得第二橫梁的一端也與立柱卡合，該機構簡單，方便將橫梁進行卡合安裝，大大降低了安裝難度，同時可以根據具體的使用需求改變整個橫梁的長度，提高了適用性。

技術特征：

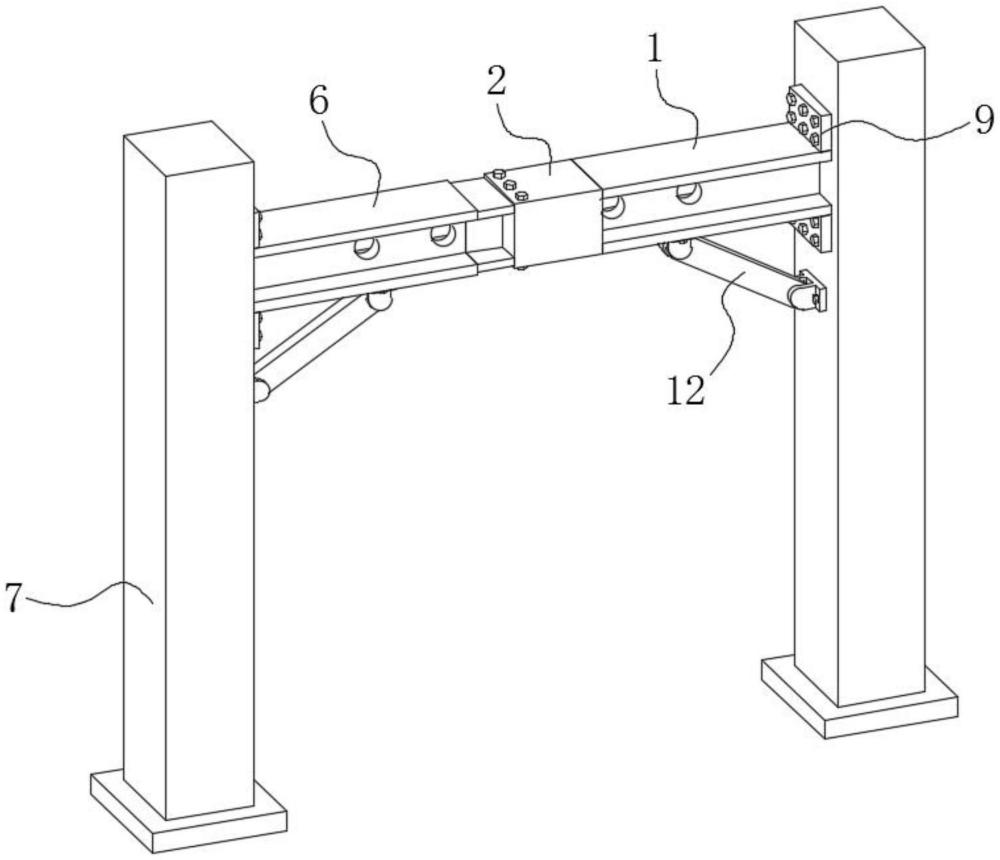

1.一種高層建筑結構連梁，包括：第一橫梁(1)，其特征在于：所述第一橫梁(1)的一端焊接連接有滑套(2)，所述滑套(2)的外部一側開設有滑槽(3)，所述滑套(2)的內部通過滑槽(3)滑動安裝有滑塊(4)，所述滑塊(4)的一端固定安裝有第二橫梁(6)，所述滑套(2)的頂部與底部均等距螺紋連接有第一螺栓(5)，且第一螺栓(5)的數量為多個。

2.根據權利要求1所述的一種高層建筑結構連梁，其特征在于，所述第一橫梁(1)的另一端外部與第二橫梁(6)的一端外部均卡合安裝有立柱(7)，且立柱(7)的數量為兩個。

3.根據權利要求2所述的一種高層建筑結構連梁，其特征在于，兩個所述立柱(7)的相對一側均開設有安裝槽(8)，所述安裝槽(8)的尺寸與第一橫梁(1)和第二橫梁(6)相適配。

4.根據權利要求3所述的一種高層建筑結構連梁，其特征在于，所述第一橫梁(1)的頂部與底部和第二橫梁(6)的頂部與底部均焊接連接有固定板(9)，且固定板(9)的數量為四個，四個所述固定板(9)的外部一側均等距設有第二螺栓(10)，所述固定板(9)通過第二螺栓(10)與立柱(7)固定安裝。

5.根據權利要求4所述的一種高層建筑結構連梁，其特征在于，兩個所述立柱(7)的相對一側且位于安裝槽(8)的下方均設有第一固定座(11)，且第一固定座(11)的數量為兩個，兩個所述第一固定座(11)的內部均通過銷軸轉動安裝有斜撐桿(12)，兩個所述斜撐桿(12)的一端均通過銷軸轉動安裝有第二固定座(13)。

6.根據權利要求5所述的一種高層建筑結構連梁，其特征在于，兩個所述第二固定座(13)分別位于第一橫梁(1)的底部與第二橫梁(6)的底部，所述第一固定座(11)與第二固定座(13)的外部均設有第三螺栓(14)，兩個所述第一固定座(11)均通過第三螺栓(14)與立柱(7)固定安裝，兩個所述第二固定座(13)通過第三螺栓(14)分別與第一橫梁(1)和第二橫梁(6)固定安裝。

技術總結
本技術提供一種高層建筑結構連梁，包括：第一橫梁，所述第一橫梁的一端焊接連接有滑套，所述滑套的外部一側開設有滑槽，所述滑套的內部通過滑槽滑動安裝有滑塊，所述滑塊的一端固定安裝有第二橫梁，所述滑套的頂部與底部均等距螺紋連接有第一螺栓，且第一螺栓的數量為多個。本技術提供的一種高層建筑結構連梁，通過松動第一螺栓，使得滑塊可以在滑槽的內部滑動，進而將整個橫梁的長度縮到最小，將第一橫梁的一端進行卡合后，拉動第二橫梁，滑塊在滑槽的內部滑動，使得第二橫梁的一端也與立柱卡合，該機構簡單，方便將橫梁進行卡合安裝，大大降低了安裝難度，同時可以根據具體的使用需求改變整個橫梁的長度，提高了適用性。

技術研發人員：周騰飛,楊方圓,巴桑旦增,加永克珠
受保護的技術使用者：西藏自治區建筑勘察設計院
技術研發日：20240729
技術公布日：2025/4/28
