本發明涉及氣密性檢測，具體涉及一種用于檢測內端面的氣密工具及氣密檢測方法。

背景技術：

1、發動機包括內燃機（例如往復活塞式發動機）、外燃機（如斯特林發動機、蒸汽機等）、噴氣發動機、電動機等等。發動機是一種能夠把其它形式的能量轉化為機械能的機器，它是現代交通工具和工業設備中不可或缺的動力源。發動機的運行狀態直接關系到整個系統的穩定性和安全性。在發動機的運行過程中，進排氣系統的壓力變化對設備的正常運行有著極其重要的影響。因此，在使用發動機時，必須安裝測壓傳感器來進行實時的壓力檢測，以確保發動機的高效和安全運行。

2、公告號為cn102162406b的中國發明專利提供了一種發動機缸壓傳感器的安裝結構，包括設在缸蓋上的并穿過缸蓋上的冷卻水道的階梯安裝孔，該階梯安裝孔的右端內壁設有螺紋，階梯安裝孔的右端經信息采集通道與燃燒室相通。套筒的內壁呈階梯狀，套筒內壁中部設有螺紋；套筒外壁的左部和右部呈階梯狀、中右部設有一環形凹槽，在套筒的左部位置設有密封圈，右端部設有螺紋；該套筒與階梯安裝孔相配合，套筒中部的環形凹槽與階梯安裝孔的內壁形成一個環形的冷卻通道，右端部的螺紋與安裝孔的右端內壁的螺紋相配合；缸壓傳感器外形呈階梯狀，中左部設有螺紋；該缸壓傳感器與套筒相配合，與缸壓傳感器連接的導線從套筒引出。可見，測壓傳感器主要通過套筒安裝在缸蓋上，實現對發動機的壓力檢測。

3、在實際應用中，測壓傳感器必須能夠直接感應到被測介質所施加的壓力，這種直接的感知是通過傳感器的探頭或者壓力敏感元件來完成的。因此，在安裝測壓傳感器之后，其檢測探頭部分必須與套筒的內壁端面緊密貼合以確保壓力信號能夠被準確無誤地傳遞。套筒的密封效果是通過將套筒內的臺階孔端面與測壓傳感器的前端面進行面接觸來達成的，為了確保壓力信號的準確傳遞，對套筒的內壁端面進行精密測量是必不可少的步驟。然而，由于套筒的內部空間狹小，測量工具難以進入或操作不便，因此測量其端面是否合格極為困難。

技術實現思路

1、本發明的目的在于克服上述技術不足，提出一種用于檢測內端面的氣密工具及氣密檢測方法，解決現有技術中套筒內部空間有限，測量工具難以進入或操作不便，因此難以測量其端面是否合格的技術問題。

2、為達到上述技術目的，本發明采取了以下技術方案：

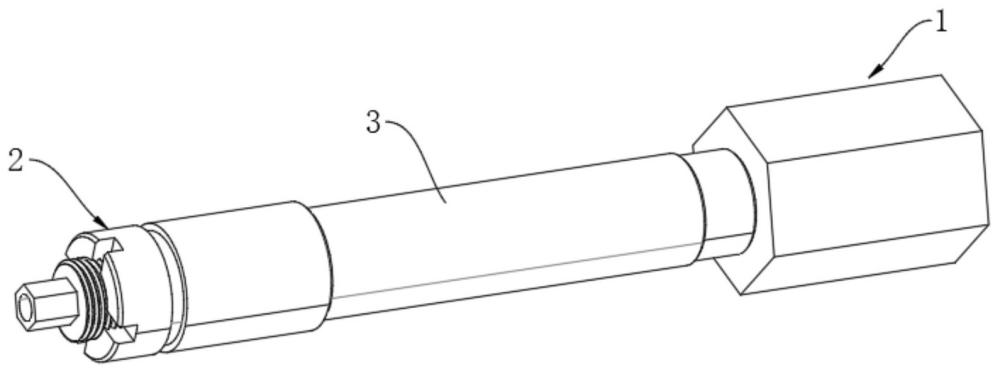

3、第一方面，本發明提供了一種用于檢測內端面的氣密工具，包括：接頭連接件以及模擬桿，所述接頭連接件用于與被測零件的一端連接，能夠向被測零件內引入壓縮氣體以模擬氣壓條件；所述模擬桿的兩端分別形成檢測部及固定部，所述檢測部用于連接被測零件的被測內端面，所述檢測部的端部尺寸與被測零件的被測內端面的標準尺寸相同，所述固定部用于固定檢測部位置，并提供通路連接被測零件內外，以供氣體泄漏時排出。

4、在一些實施例中，所述固定部設置有透氣孔，當所述檢測部連接被測零件的被測內端面時，所述透氣孔的一端與所述被測零件的內部連通，其另一端位于所述被測零件外，以形成用于氣體泄漏時排出的通路。

5、在一些實施例中，所述透氣孔包括第一內孔和第二內孔，所述第一內孔位置在所述檢測部的中心位置，并沿著模擬桿的長度方向延伸，所述第二內孔開設在模擬桿的側壁上，與第一內孔垂直且相通。

6、在一些實施例中，所述模擬桿在檢測部與固定部之間形成中部連接段，所述第二內孔設置于所述中部連接段，且所述中部連接段的外徑小于所述被測零件相應位置的孔徑。

7、在一些實施例中，所述模擬桿的固定部外側設有用于與被測零件進行螺紋連接的螺紋槽。

8、在一些實施例中，所述被測內端面包括相互垂直的第一環形面和第二環形面，模擬桿配置為與所述第一環形面和所述第二環形面的標準尺寸相匹配，供以在所述檢測部連接被測零件的被測內端面時與被測零件的被測內端面進行面接觸密封連接。

9、在一些實施例中，所述接頭連接件包括轉換接頭和氣管接頭，所述轉換接頭與被測零件的一端螺紋連接，所述氣管接頭與所述轉換接頭螺紋配合，并與被測零件的內部連通，供以向被測零件內輸送壓縮氣體。

10、在一些實施例中，所述轉換接頭用于連接被測零件的一端內設置有密封墊圈，所述密封墊圈配置為在所述轉換接頭連接被測零件時置于所述轉換接頭和所述被測零件之間。

11、在一些實施例中，所述接頭連接件設置于所述被測零件靠近被測內端面的一端。

12、第二方面，本發明還提供了一種用于檢測內端面的氣密檢測方法，適用于如上述任意一項所述的用于檢測內端面的氣密工具，且包括以下步驟：

13、s1：將接頭連接件和模擬桿分別安裝于被測零件，模擬桿的檢測部連接被測零件的被測內端面，固定部與被測零件固定在一起，以確保檢測部位置穩定，接頭連接件與被測零件的一端連通；

14、s2：將接頭連接件連接至氣源設備，通過氣源設備將壓縮空氣通過接頭連接件注入至被測零件內；

15、s3：將模擬桿浸入水中，觀察是否有氣泡產生，有氣泡產生表明零件不合格，無氣泡則零件合格。

16、與現有技術相比，本發明提供的用于檢測內端面的氣密工具及氣密檢測方法，采用了一種創新的模擬桿設計，用于模擬測壓傳感器的安裝，該模擬桿的檢測部能夠精確地定位在被測零件的內端面上，而固定部則用于確保檢測部分的位置穩定，防止在檢測過程中發生位移或偏移，并通過設置接頭連接件向被測零件的內部注入壓縮氣體，來檢測零件內端面是否符合既定的質量標準，如果內端面不合格，壓縮氣體就會通過模擬桿上特別預留的通路排出，本方案通過將模擬桿浸入水中，觀察是否產生氣泡來判斷氣體是否泄漏，從而實現對零件質量的檢測，該檢測方式能夠適用內部空間受限的零件，有效克服了套筒內部空間有限，測量工具難以進入或操作不便，難以測量其端面是否合格的問題。

技術特征：

1.一種用于檢測內端面的氣密工具，其特征在于，包括：

2.根據權利要求1所述的用于檢測內端面的氣密工具，其特征在于，所述固定部設置有透氣孔，當所述檢測部連接被測零件的被測內端面時，所述透氣孔的一端與所述被測零件的內部連通，其另一端位于所述被測零件外，以形成用于氣體泄漏時排出的通路。

3.根據權利要求2所述的用于檢測內端面的氣密工具，其特征在于，所述透氣孔包括第一內孔和第二內孔，所述第一內孔位置在所述檢測部的中心位置，并沿著模擬桿的長度方向延伸，所述第二內孔開設在模擬桿的側壁上，與第一內孔垂直且相通。

4.根據權利要求3所述的用于檢測內端面的氣密工具，其特征在于，所述模擬桿在檢測部與固定部之間形成中部連接段，所述第二內孔設置于所述中部連接段，且所述中部連接段的外徑小于所述被測零件相應位置的孔徑。

5.根據權利要求1所述的用于檢測內端面的氣密工具，其特征在于，所述模擬桿的固定部外側設有用于與被測零件進行螺紋連接的螺紋槽。

6.根據權利要求1所述的用于檢測內端面的氣密工具，其特征在于，所述被測內端面包括相互垂直的第一環形面和第二環形面，模擬桿配置為與所述第一環形面和所述第二環形面的標準尺寸相匹配，供以在所述檢測部連接被測零件的被測內端面時與被測零件的被測內端面進行面接觸密封連接。

7.根據權利要求1所述的用于檢測內端面的氣密工具，其特征在于，所述接頭連接件包括轉換接頭和氣管接頭，所述轉換接頭與被測零件的一端螺紋連接，所述氣管接頭與所述轉換接頭螺紋配合，并與被測零件的內部連通，供以向被測零件內輸送壓縮氣體。

8.根據權利要求7所述的用于檢測內端面的氣密工具，其特征在于，所述轉換接頭用于連接被測零件的一端內設置有密封墊圈，所述密封墊圈配置為在所述轉換接頭連接被測零件時置于所述轉換接頭和所述被測零件之間。

9.根據權利要求8所述的用于檢測內端面的氣密工具，其特征在于，所述接頭連接件設置于所述被測零件靠近被測內端面的一端。

10.一種用于檢測內端面的氣密檢測方法，其特征在于，適用于如權利要求1-9任意一項所述的用于檢測內端面的氣密工具，且包括以下步驟：

技術總結
本發明公開了一種用于檢測內端面的氣密工具及氣密檢測方法，用于檢測內端面的氣密工具包括接頭連接件以及模擬桿，接頭連接件用于與被測零件的一端連接，能夠向被測零件內引入壓縮氣體；模擬桿的兩端分別形成檢測部及固定部，檢測部用于連接被測零件的被測內端面，檢測部的端部尺寸與被測零件的被測內端面的標準尺寸相同，本發明設計了具有標準尺寸的模擬桿與被測內端面配合，同時利用接頭連接件向被測零件內注入壓縮氣體，來模擬實際的氣壓環境，并采用將模擬桿浸入水中觀察是否產生氣泡的方式，來判斷氣體是否泄漏，從而實現對零件質量的檢測，有效克服了套筒內部空間有限，測量工具難以進入或操作不便，難以測量其端面是否合格的問題。

技術研發人員：楊澧濤,王大偉,鄧敏
受保護的技術使用者：東風商用車有限公司
技術研發日：
技術公布日：2025/4/28
