本技術涉及海洋鉆井平臺，特別是一種快速安裝的抗強風遮陽結構。

背景技術：

1、在海洋鉆井平臺面積有限的室外平臺上有時會在不固定位置安裝臨時運行的設備和存放大量的物資、閑置設備等。眾所周知，當物資和設備等長期受到陽光直射時，進而加速物資和設備老化進程，鑒于此，為了使物資能得到遮陽、通風和采光，通常在臨時運行的設備和存放位置安裝遮陽擋板，一般使用鋼質或木質的遮陽擋板，然而，鋼制遮陽擋板自重較重，不但增加了石油鉆井平臺的重量，而且因其長期暴露在海洋空氣中，經日曬雨淋極易銹蝕，每年需要大量人力、物力進行維護。而木質遮陽擋板的耐候性較差，因長期受環境和氣候的影響而極易老化、腐朽，并且木質材料具有易燃特性，即便在極小區域內發生火警，亦極易發生接力燃燒現象，對海洋鉆井平臺的正常運營造成了極大的安全風險。

2、專利號202321929956.0的專利，公開了一種快速組合式遮陽裝置，包括地梁、安裝框以及遮陽單元，遮陽裝置結構形式為“一字”型結構，對物資的遮陽方向具有局限性，只具備對物資一個方位的遮陽作用，不能滿足多方位的遮陽效果，尤其是對臨時運行的設備須多方位的遮陽和護欄，以及防止非工作人員隨意進入設備臨時運行區域，出現安全隱患，當受到劇烈海風的吹拂，“一字”型遮陽裝置極易產生晃動，產生側彎或折斷現象，造成遮陽裝置整體損壞，又由于遮陽板為“z”形板式結構件，由上置鉚定段、腹部連接段以及下置鉚定段組成，迎風面積較大，當長期受到強海風的吹拂時，上置鉚定段與腹部連接段、腹部連接段與下置鉚定段的連接部位極易產生裂紋甚至斷裂，另外，為了進一步提升遮陽裝置的安裝框的結構穩定性，避免快速組合式遮陽裝置因受到劇烈風力吹拂而形態失穩現象的發生，在安裝框中還增設有聯系梁，因此，不但增加的遮陽裝置的整體重量，還增加產品成本，并且在安裝框中的結構件為腔體結構件，由拉擠工藝生產，在生產中，模具需要匹配腔體相對應芯棒，這樣生產時極易出現“死機”現象，給生產進度帶來一定困難。因而，亟待本公司技術人員解決上述問題。

技術實現思路

1、故，本實用新型課題組鑒于上述現有的問題以及缺陷，乃搜集相關資料，經由多方的評估及考量，并經過課題組人員不斷實驗以及修改，最終導致該快速安裝的抗強風遮陽結構的出現。

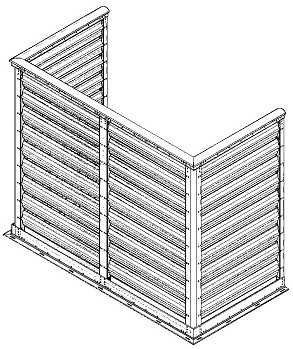

2、為解決上述技術問題，本實用新型涉及了一種快速安裝的抗強風遮陽結構，其被應用于海洋鉆井平臺，以對甲板上臨時存放物質遮陽，包括正向抗強風遮陽裝置、遮檐結構件和側向抗強風遮陽裝置；正向抗強風遮陽裝置包括固定底座和正向遮陽結構體，正向遮陽結構體包括轉向立柱、數多中立柱和抗強風遮陽板；側向抗強風遮陽裝置包括固定底座和側向遮陽結構體，側向遮陽結構體包括側立柱、數多中立柱和抗強風遮陽板；所述側向抗強風遮陽裝置通過轉向立柱連接于正向抗強風遮陽裝置兩側；所述抗強風遮陽板嵌置于轉向立柱與轉向立柱或轉向立柱與中立柱或轉向立柱與側立柱或中立柱與中立柱或中立柱與側立柱的安裝槽內，形成正向遮陽結構體和側向遮陽結構體；正向遮陽結構體和側向遮陽結構體的底部均與固定底座連接，且正向遮陽結構體和側向遮陽結構體的頂部均與遮檐結構件連接。

3、作為本實用新型的進一步優選，所述抗強風遮陽板包括遮陽管和方管框架，遮陽管基礎體為圓管，在圓管迎風面以軸心線為基準面設置相對稱的弧形翼板，遮陽管兩端為圓管，兩端的圓管設有與方管框架的豎檔固定的連接孔和與轉向立柱、中立柱、側立柱安裝槽和方管框架的豎檔一并連接的固定孔，固定孔對稱分布于連接孔兩側，遮陽管兩端的圓管與方管框架連接，迎風面弧形翼板由多段光滑連接并具有不同直徑的弧形板構成，第一弧形板為圓管段，第二弧形板為凹面弧形段，第三弧形板為凸面弧形段，背風面由背向第一弧形板的圓管段兩側連接凹形弧面。

4、作為本實用新型的進一步優選，所述方管框架包括上橫檔、兩側的豎檔、下橫檔和直角連接件，豎檔其一側板設有安裝遮陽管的安裝孔，安裝孔位置相對應的前板和后板設有與遮陽管固定的連接孔，通過固定銷使遮陽管與豎檔固定，以及設有與轉向立柱、中立柱、側立柱安裝槽和遮陽管一并連接的固定孔，固定孔對稱分布于連接孔兩側，豎檔上、下端的前板和后板設有與轉向立柱、中立柱、側立柱安裝槽、遮檐結構件、固定底座和直角連接件一并連接的固定孔；上橫檔中部的前板和后板設有與遮檐結構件的固定孔，上橫檔兩端的前板和后板設有與轉向立柱、中立柱、側立柱、遮檐結構件和直角連接件一并連接的固定孔，下橫檔中部的前板和后板設有與固定底座的固定孔，下橫檔兩端的前板和后板設有與轉向立柱、中立柱、側立柱、固定底座和直角連接件一并連接的固定孔，直角連接件外表面設有多條弧形儲膠凹槽，且儲膠凹槽內填充黏合劑。

5、作為本實用新型的進一步優選，所述遮陽管的弧形翼板上、下設置，由多根遮陽管沿著高度方向依序間隔排布而成，且附帶地形成用于允許氣流自由流通30?mm?-60?mm寬度的橫向風道，遮陽管的弧形翼板兩側分別與豎檔側板表面留有側向風道，寬度為10mm-20mm，并通過固定銷使遮陽管與豎檔固定，橫向風道與側向風道相互貫通。

6、作為本實用新型的進一步優選，固定底座由底板和垂直板共同構成設有第一企口的倒“π”型結構件，底板兩側向外延伸的平板上平面與垂直板外平面連接位置設有加強筋，加強筋外側的底板平板上設有數個螺栓安裝腰孔，固定底座通過螺栓可拆卸安裝于海洋鉆井平臺的甲板上，轉向立柱、中立柱、側立柱和抗強風遮陽板均插接于固定底座的第一企口中，且通過緊固件以實現與固定底座的連接。

7、作為本實用新型的進一步優選，所述轉向立柱包括第一安裝槽、第二安裝槽和弧形體，第一安裝槽包括前置板、后置板和縱板，前置板和后置板通過縱板連接，第二安裝槽包括右置板、左置板和橫板，右置板和左置板通過橫板連接，弧形體一側與后置板連接，另一側與左置板連接，弧形體內部設有圓形腔體，圓形腔體用于安裝安全警示裝置，轉向立柱安裝于正、側向轉角拼裝部位的固定底座的第一企口內，第一安裝槽和第二安裝槽分別與轉角處相鄰抗強風遮陽板一側連接，待抗強風遮陽板安裝于轉向立柱的第一安裝槽和第二安裝槽中，通過緊固件以實現與正、側向固定底座和抗強風遮陽板的方管框架一并固定連接，前置板的延長板和右置板的延長板相交形成角度β。

8、作為本實用新型的進一步優選，所述角度β=90°-115°，當角度β等于90°時，第一安裝槽橫向位置設置，第二安裝槽縱向位置設置，弧形體為四分之一的圓形體；當角度β大于90°時，第一安裝槽和第二安裝槽的位置設置方向仍隨著角度β數值變動而變化，其第一安裝槽和第二安裝槽位置設置方向仍為角度β變動的數值，弧形體為扇形體。

9、作為本實用新型的進一步優選，當快速安裝的抗強風遮陽結構寬度超過2.3m的情況下，在抗強風遮陽結構增設有數多中立柱，中立柱包括前置翼板、后置翼板和中置板，前置翼板、后置翼板和中置板共同構成背向設置的第三安裝槽和第四安裝槽，中立柱安裝于固定底座的第一企口中間位置內，在正向抗強風遮陽裝置中，位于轉向立柱與轉向立柱之間，在側向抗強風遮陽裝置中，位于轉向立柱和側立柱之間，中立柱與轉向立柱或中立柱與中立柱或中立柱與側立柱相協同負擔抗強風遮陽板安裝，待抗強風遮陽板安裝于各立柱的安裝槽內，通過緊固件以實現與正、側向固定底座和抗強風遮陽板的方管框架一并固定。

10、作為本實用新型的進一步優選，側立柱由前連接板、后連接板和側連接板組成為“c”型材，側連接板兩端連接前連接板和后連接板共同構成第五安裝槽，側立柱位于側向抗強風遮陽裝置的最外側，側立柱與轉向立柱或側立柱與中立柱相協同負擔抗強風遮陽板安裝，待抗強風遮陽板安裝于各立柱的安裝槽內，通過緊固件以實現與側向固定底座和抗強風遮陽板的方管框架一并固定。

11、作為本實用新型的進一步優選，遮檐結構件包括蘑菇頂和第二企口，蘑菇頂內部設有蘑菇形腔體，蘑菇形腔體底板兩端連接豎板共同構成第二企口，待抗強風遮陽結構中的正向抗強風遮陽裝置和側向抗強風遮陽裝置拼裝連接完成后，遮檐結構件的第二企口嵌入轉向立柱、中立柱、側立柱和抗強風遮陽板的上部，并由緊固件進行固定，安裝圍成的形狀與固定底座相同，位于正向抗強風遮陽裝置的遮檐結構件兩端通過緊固件與轉向立柱上部的第一安裝槽和抗強風遮陽板的方管框架固定，中部分別與數件中立柱上部的連接部位通過緊固件與中立柱的第三安裝槽、第四安裝槽和抗強風遮陽板的方管框架固定以及通過緊固件與抗強風遮陽板的上橫檔固定，位于側向抗強風遮陽裝置的遮檐結構件一端通過緊固件與轉向立柱上部的第二安裝槽和抗強風遮陽板的方管框架固定，另一端通過緊固件與側立柱上部的第五安裝槽和抗強風遮陽板的方管框架固定，中部分別與數件中立柱上部的連接部位通過緊固件與中立柱的第三安裝槽、第四安裝槽和抗強風遮陽板的方管框架固定以及通過緊固件與抗強風遮陽板的上橫檔固定。

12、抗強風遮陽結構的結構件均為纖維增強樹脂基復合材料制成，具備良好的耐腐蝕性，可適應惡劣環境和氣候，尤其適應海洋鹽霧氣候，使用壽命長，常年不須維護，降低了維護成本。

13、本實用新型具有如下有益效果：

14、1.本實用新型設有正向抗強風遮陽裝置、遮檐結構件和側向抗強風遮陽裝置；所述側向抗強風遮陽裝置通過轉向立柱連接于正向抗強風遮陽裝置兩側，不僅能夠對物資和設備進行多方位的遮陽，以及防止非工作人員隨意進入設備臨時運行區域，出現安全隱患，而且，正向抗強風遮陽裝置與側向抗強風遮陽裝置之間具有相互支撐作用，提高了整體抗強風遮陽結構的結構強度。

15、2.遮陽管的基礎體為圓管，相對于傳統平板式“z”形遮陽板設計，具有較強的抗彎曲力學性能，遮陽管通過弧形翼板的設計，使弧形翼板多段弧形板能夠較好降低風壓、緩解風速、分流和引領風向流向，提升了抗強風遮陽結構抗強風的沖擊能力。

16、3.遮陽管與方管框架組裝成整體抗強風遮陽板，安裝至各立柱的安裝槽中，不僅提高了各立柱安裝槽的強度，使各立柱與固定底座和遮檐結構件之間具有更為優良的結合強度，同時在整體遮陽裝置中，具有充當橫檔結構件的作用，予以提高整體裝置強度，提升遮陽裝置的結構穩定性，確保在受到劇烈海風吹拂時，抗強風遮陽結構始終保持有良好的穩定性，從而大大提升了抗強風遮陽結構抗強風沖擊能力，增強了整體抗強風遮陽結構的結構強度。

17、4.通過工廠單元模塊化組裝，減少現場實現對整體抗強風遮陽結構的安裝時間，降低了成本，提高了生產效率，減小了對環境的破壞，具有良好的經濟效益和社會效益。

18、5.抗強風遮陽結構的結構件均為纖維增強樹脂基復合材料制成，具備良好的耐腐蝕性，可適應惡劣環境和氣候，尤其適應海洋鹽霧氣候，使用壽命長，常年不須維護，降低了維護成本。

19、總之，本實用新型自重輕、耐化學介質腐蝕、防火、安裝方便、維護費用低、比強度和模量高、抗疲勞、耐久性、電絕緣性能好和安全性能高。
