本發明涉及的一種雙頭臺球桌架體，特別是涉及應用于臺球桌相關的一種雙頭臺球桌架體。

背景技術：

1、現有的中式臺球桌支撐架一般采用木質板材制作而成，而木材強度小、易變形，而且容易受溫濕度影響較大，為了保證球桌桌面的水平精度的一致性、需對木材進行繁瑣工藝處理，并且很難保證其一致性，影響臺球桌的穩定性，為解決上述上問題，中國專利cn106693353b公開的一種臺球桌的臺架、臺球桌以及中國專利cn109260697a公開的一種臺球桌支架、臺球桌等，均采用金屬鈑金材料代替木材，以提高臺球桌的穩定性。

2、然而，臺球桌對穩定性的要求很高，在臺球桌長時間使用后，由于地腳的松動、打球時坐在臺球桌上而產生的不均勻受力等原因，易導致臺球桌出現一定的水平傾斜的現象，而出現輕微傾斜時，一般難以察覺，但是卻會對臺球運行軌跡產生一定的影響，導致臺球的實際移動路徑會與預期路徑偏移較大，影響球員的正常發揮。

技術實現思路

1、針對上述現有技術，本發明要解決的技術問題是當臺球桌出現一定的輕微偏移后會對臺球的運行軌跡鏟產生影響，但是卻難以及時發覺。

2、為解決上述問題，本發明提供了一種雙頭臺球桌架體，包括水平架，水平架正下方設有兩個側撐板，水平架的左右兩下端分別與兩個側撐板的外端之間固定連接有兩個側撐桿，側撐桿與側撐板的連接處外側罩設有外護罩，外護罩與側撐板固定連接，兩個側撐板相互靠近的端面之間固定連接有兩個交叉架板，兩個側撐板的上端之間固定連接有兩個關于側撐板中部對稱的上蓋板，兩個側撐板相互遠離的端部之間均固定連接有側蓋板，兩個側蓋板分別與相鄰的上蓋板邊緣對齊并接觸，側撐板下端開鑿有兩個限位槽，限位槽與交叉架板和上蓋板的連接處對應，兩個側撐板上相對的兩個限位槽內均共同卡接有下?lián)巫聯巫ㄟ^多個螺栓與側撐板固定連接，下?lián)巫膬杀鄱瞬烤胖糜姓{(diào)平地腳；

3、其中一個側蓋板上端設置有偏移顯示單元，偏移顯示單元包括與側蓋板上端固定連接的調平板、固定連接在調平板上端的顯示護殼以及安裝在顯示護殼內的水平感應單元，水平感應單元包括安裝在顯示護殼其中一個豎直內壁中部的激光器、位于顯示護殼另一豎直內壁處的反射球以及固定連接在反射球上端的隨變球，顯示護殼上端固定連接有定位柱，定位柱下端開鑿有球形槽，隨變球上端活動貫穿顯示護殼并活動連接在球形槽內。

4、在上述雙頭臺球桌架體中，增設一個偏移顯示單元，該偏移顯示單元帶有水平感應單元，水平感應單元可感知臺球桌輕微的水平偏移，并能放大偏移現象，并將偏移現象可被實時顯示在臺球桌上，便于工作人員及時發覺并進行維護檢修，以維持臺球桌的穩定性。

5、作為本申請的進一步改進，調平板上端面處于水平狀，顯示護殼為硬質透明結構，反射球的球心在激光器發出的激光光束的延長線上。

6、作為本申請的進一步改進，調平地腳包括斜面底座、與斜面底座的斜面相互接觸的斜面載板以及螺紋連接在斜面載板內的螺桿，斜面底座豎直端中部開鑿有u型槽，螺桿位于斜面載板外的端部與u型槽卡接。

7、作為本申請的進一步改進，顯示護殼內頂部設置有輔助顯示模組，輔助顯示模組包括多個均勻分布的導光組，相鄰的兩個導光組無限靠近但不接觸，導光組包括導光片以及固定連接在導光片上端的兩個導光柱以及兩個分別固定連接在兩個導光柱上端的兩個顯光球，導光片下端固定連接有多個導光纖維末梢，顯光球固定鑲嵌在顯示護殼內，且顯光球上端延伸至顯示護殼外。

8、作為本申請的進一步改進，導光片、導光柱和顯光球均為導光材料制成，導光柱與導光片連接處邊緣的夾角大于90°，且多個導光片與激光器發出的激光光束位于同一水平面。

9、作為本申請的又一種改進，隨變球上端進行水平切面處理，定位柱上端開鑿有開口環形滑道，開口環形滑道內設置有變向組件，變向組件包括通過電動滑軌與開口環形滑道滑動連接的滑動座以及固定連接在滑動座下端的電動推桿。

10、作為本申請的又一種改進的補充，電動推桿末端活動鑲嵌有滾球，電動推桿的伸長端為電磁材料制成，且通電的電磁材料與滑動座之間產生磁吸力。

11、綜上，在臺球桌上增設一個偏移顯示單元，該偏移顯示單元帶有水平感應功能，可感知臺球桌輕微的水平偏移，并能放大偏移現象，同時偏移現象可被實時顯示在臺球桌上，便于工作人員及時發覺并進行維護檢修，以維持臺球桌的穩定性，另外配合變向組件的設置，當水平感應單元感知到臺球桌出現水平傾斜后，可控制變向組件工作，從而在三維上不斷改變反射球的位置，使激光器發出的激光落在反射球上的角度不斷變化，進而使其反射光線不斷改變，呈現動態變化，實現對輕微偏移現象的進一步擴大，使出現輕微傾斜時對工作人員的提醒效果更好。

技術特征：

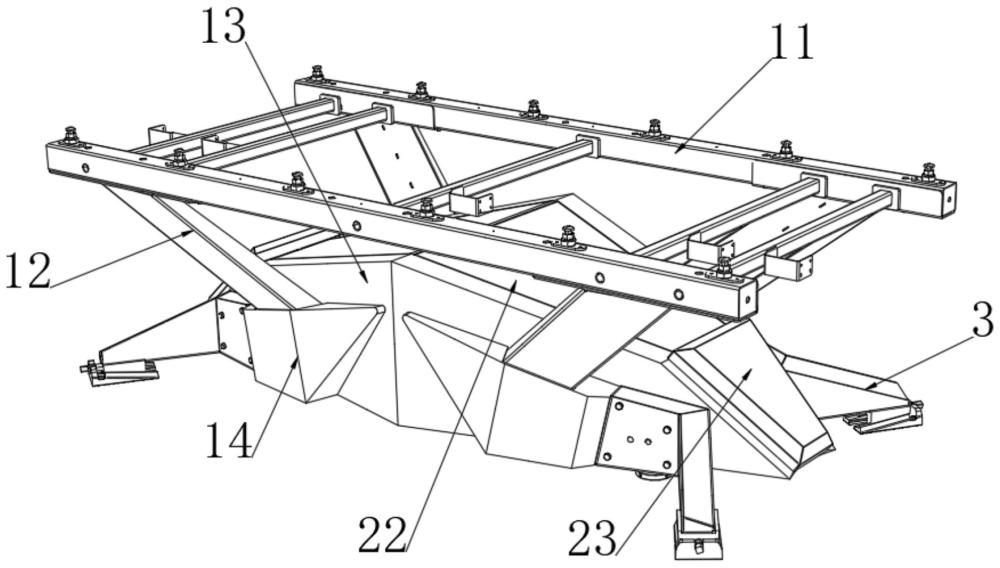

1.一種雙頭臺球桌架體，其特征在于：包括水平架（11），所述水平架（11）正下方設有兩個側撐板（13），所述水平架（11）的左右兩下端分別與兩個側撐板（13）的外端之間固定連接有兩個側撐桿（12），所述側撐桿（12）與側撐板（13）的連接處外側罩設有外護罩（14），所述外護罩（14）與側撐板（13）固定連接，兩個所述側撐板（13）相互靠近的端面之間固定連接有兩個交叉架板（21），兩個所述側撐板（13）的上端之間固定連接有兩個關于側撐板（13）中部對稱的上蓋板（22），兩個所述側撐板（13）相互遠離的端部之間均固定連接有側蓋板（23），兩個所述側蓋板（23）分別與相鄰的上蓋板（22）邊緣對齊并接觸，所述側撐板（13）下端開鑿有兩個限位槽，所述限位槽與交叉架板（21）和上蓋板（22）的連接處對應，兩個所述側撐板（13）上相對的兩個限位槽內均共同卡接有下?lián)巫?），所述下?lián)巫?）通過多個螺栓與側撐板（13）固定連接，所述下?lián)巫?）的兩臂端部均放置有調平地腳（4）；

2.根據權利要求1所述的一種雙頭臺球桌架體，其特征在于：所述調平板（51）上端面處于水平狀，所述顯示護殼（52）為硬質透明結構，所述反射球（61）的球心在激光器（601）發出的激光光束的延長線上。

3.根據權利要求1所述的一種雙頭臺球桌架體，其特征在于：所述調平地腳（4）包括斜面底座（41）、與斜面底座（41）的斜面相互接觸的斜面載板（42）以及螺紋連接在斜面載板（42）內的螺桿（43），所述斜面底座（41）豎直端中部開鑿有u型槽，所述螺桿（43）位于斜面載板（42）外的端部與u型槽卡接。

4.根據權利要求1所述的一種雙頭臺球桌架體，其特征在于：所述顯示護殼（52）內頂部設置有輔助顯示模組，所述輔助顯示模組包括多個均勻分布的導光組（9），相鄰的兩個所述導光組（9）無限靠近但不接觸，所述導光組（9）包括導光片（91）以及固定連接在導光片（91）上端的兩個導光柱（92）以及兩個分別固定連接在兩個導光柱（92）上端的兩個顯光球（93），所述導光片（91）下端固定連接有多個導光纖維末梢，所述顯光球（93）固定鑲嵌在顯示護殼（52）內，且顯光球（93）上端延伸至顯示護殼（52）外。

5.根據權利要求4所述的一種雙頭臺球桌架體，其特征在于：所述導光片（91）、導光柱（92）和顯光球（93）均為導光材料制成，所述導光柱（92）與導光片（91）連接處邊緣的夾角大于90°，且多個導光片（91）與激光器（601）發出的激光光束位于同一水平面。

6.根據權利要求1所述的一種雙頭臺球桌架體，其特征在于：所述隨變球（62）上端進行水平切面處理，所述定位柱（7）上端開鑿有開口環形滑道，所述開口環形滑道內設置有變向組件，所述變向組件包括通過電動滑軌與開口環形滑道滑動連接的滑動座（82）以及固定連接在滑動座（82）下端的電動推桿（81）。

7.根據權利要求6所述的一種雙頭臺球桌架體，其特征在于：所述電動推桿（81）末端活動鑲嵌有滾球，所述電動推桿（81）的伸長端為電磁材料制成，且通電的電磁材料與滑動座（82）之間產生磁吸力。

技術總結
本發明涉及應用于臺球桌相關技術領域的一種雙頭臺球桌架體，在臺球桌上增設一個偏移顯示單元，該偏移顯示單元帶有水平感應功能，可感知臺球桌輕微的水平偏移，并能放大偏移現象，同時偏移現象可被實時顯示在臺球桌上，便于工作人員及時發覺并進行維護檢修，以維持臺球桌的穩定性，另外配合變向組件的設置，當水平感應單元感知到臺球桌出現水平傾斜后，可控制變向組件工作，從而在三維上不斷改變反射球的位置，使激光器發出的激光落在反射球上的角度不斷變化，進而使其反射光線不斷改變，呈現動態變化，實現對輕微偏移現象的進一步擴大，使出現輕微傾斜時對工作人員的提醒效果更好。

技術研發人員：田東亮
受保護的技術使用者：秦皇島華拓科技有限公司
技術研發日：
技術公布日：2025/4/28
