本發明涉及一種巖土室內模式試驗設備，具體涉及一種小直徑盾構隧道襯砌模型制作模具及方法。

背景技術：

1、盾構隧道技術在全球范圍內取得了顯著的進步，已成為地下空間開發的重要手段。當前，盾構隧道技術正向著大直徑、長距離、復雜地質條件挑戰，同時追求更高的施工效率和安全性。盾構機設備不斷創新，配備有先進的導航、監測系統，可實現精準掘進和對地質條件的實時掌控。此外，數字化、智能化技術的發展，使得盾構隧道建設更加高效、環保。各國在海底、城市地下等復雜環境中廣泛應用盾構技術，推動了地下空間的資源開發和利用，為全球基礎設施建設注入了新的活力。隨著技術的不斷進步，盾構隧道建設將繼續為解決交通擁堵、優化城市空間布局、促進區域發展等方面發揮重要作用。

2、在巖土室內試驗中，盾構隧道的模擬方法主要包括數值模擬和物理模型試驗兩種。

3、數值模擬則主要采用abaqus、flac3d等軟件，通過跟蹤單元法、生死單元法等手段模擬盾構隧道開挖過程。如abaqus入門教學視頻教程所示，數值模擬可以詳細模擬盾構隧道開挖、流固耦合條件下的開挖以及參數化建模等，適用于研究盾構隧道對周圍環境的影響，如地面沉降、地下管線和建筑物的響應等。

4、物理模型試驗通常在大型綜合模擬試驗平臺上進行，通過構建尺寸較大的試驗?zāi)Ｐ?如6m×6m×8m)，模擬砂卵石地層盾構施工、地下水位變化影響以及高地應力梯度隧道結構力學響應等工況。這種方法能夠直觀反映盾構隧道施工過程中的力學行為和環境影響，特點是模型尺寸大、監測點全面、設計水平前沿，可實現全生命周期的物理模擬。

5、數值模擬則成本較低，適用范圍廣，但需要精確的參數輸入和合理的模型假設。物理模型試驗?zāi)苤庇^反映實際情況，但由于尺寸、材料、工藝等限制，試驗效果往往受到很大影響。

6、由于盾構隧道的管片為分段、分片預制，在施工過程中采用螺栓鏈接的方式，所以在小比例模型試驗中很難做出類似的拼裝功能和效果，因此主要采取力學等效模型進行模擬，如研究隧道整體彎曲的時，往往選用例如pcv管道、薄壁金屬管道等進行替代。其力學模擬效果難以保障。

7、目前，采用管片式的模型制作方式，對管片的厚度要求高，適用于大比例的模型制作。這同時會造成模型箱的尺寸、振動試驗臺的尺寸成倍增加，甚至無法完成某些試驗(如振動臺試驗)。另外，還有一種模型只是將筒狀試驗?zāi)Ｐ偷墓芷B接部位做了凹槽處理，仍然不是管片式的模型制作，同時該模型也沒有模擬螺旋連接。

8、綜上所述，目前在盾構隧道管片式襯砌的試驗?zāi)Ｐ椭谱鲿r，尚無能完全模擬管片式拼裝、螺栓連接、適用于小尺度的模型制作工具和方法。

技術實現思路

1、本發明旨在至少解決現有技術中存在的技術問題之一。為此，本發明的一個目的在于提出一種小直徑盾構隧道襯砌模型制作模具及方法，能夠精確制作小尺寸盾構管片隧道襯砌模型，且可以完全模擬小尺寸盾構管片隧道襯砌模型的螺栓連接。

2、根據本發明實施例的小直徑盾構隧道襯砌模型制作模具，包括：

3、模具主體組件，所述模具主體組件包括內筒、外筒、底座、網片、定位塊和螺栓安裝位預埋組件；所述內筒設置在所述外筒內，所述內筒的下端和所述外筒的下端可拆卸地固定在所述底座上；所述螺栓安裝位預埋組件用于設置在所述內筒上，以提供兩兩相鄰的管片模型之間的螺栓安裝位；所述網片用于環設在所述內筒與所述外筒之間的中部；所述定位塊用于設置在所述內筒和所述外筒之間，以控制所述外筒相對于所述內筒的位置并固定所述網片；

4、微型螺栓，所述微型螺栓用于連接在兩兩相鄰的所述管片模型之間的所述螺栓安裝位處。

5、根據本發明實施例的小直徑盾構隧道襯砌模型制作模具，制作小直徑盾構隧道襯砌模型的流程為：先使用內筒、外筒、底座、網片、定位塊和螺栓安裝位預埋組件組裝好模具主體組件，內筒、外筒和底座圍成下端封閉上端敞開的環形模腔；再從模具主體組件的上端向內筒和外筒之間的環形模腔澆筑充填材料如水泥砂漿或細石混凝土，以獲得整體的管式模型，再通過切割管式模型獲得所需的分體式的管片模型；最后將微型螺栓穿過兩兩相鄰的管片模型之間的螺栓安裝位使兩兩相鄰的管片模型固定在一起，以獲得小直徑盾構隧道襯砌模型，以便后續進行模擬試驗。

6、本發明實施例的小直徑盾構隧道襯砌模型制作模具具有如下的優勢：采用內筒、外筒、底座和墊塊配合的方式有利于制作出薄壁小直徑盾構隧道襯砌模型；采用螺栓安裝位預埋組件的方式能夠制作出薄壁小直徑盾構隧道襯砌模型中的螺栓安裝位；用微型螺栓連接的方式既保證了完全模擬實際的盾構隧道的方式又解決了管片模型之間的連接機構小型化的問題；利用模具主體組件先制作整體式的管式模型，再通過切割工具將管式模型切割成若干個所需的管片模型，切割得到的管片模型能夠模擬實際的盾構隧道襯砌管片，能夠保證盾構隧道襯砌模型的小型化和精準模擬的問題。總之，本發明實施例的小直徑盾構隧道襯砌模型制作模具能夠精確制作小尺寸盾構管片隧道襯砌模型，且可以完全模擬小尺寸盾構管片隧道襯砌模型的螺栓連接，有利于提高試驗效果的可靠性。

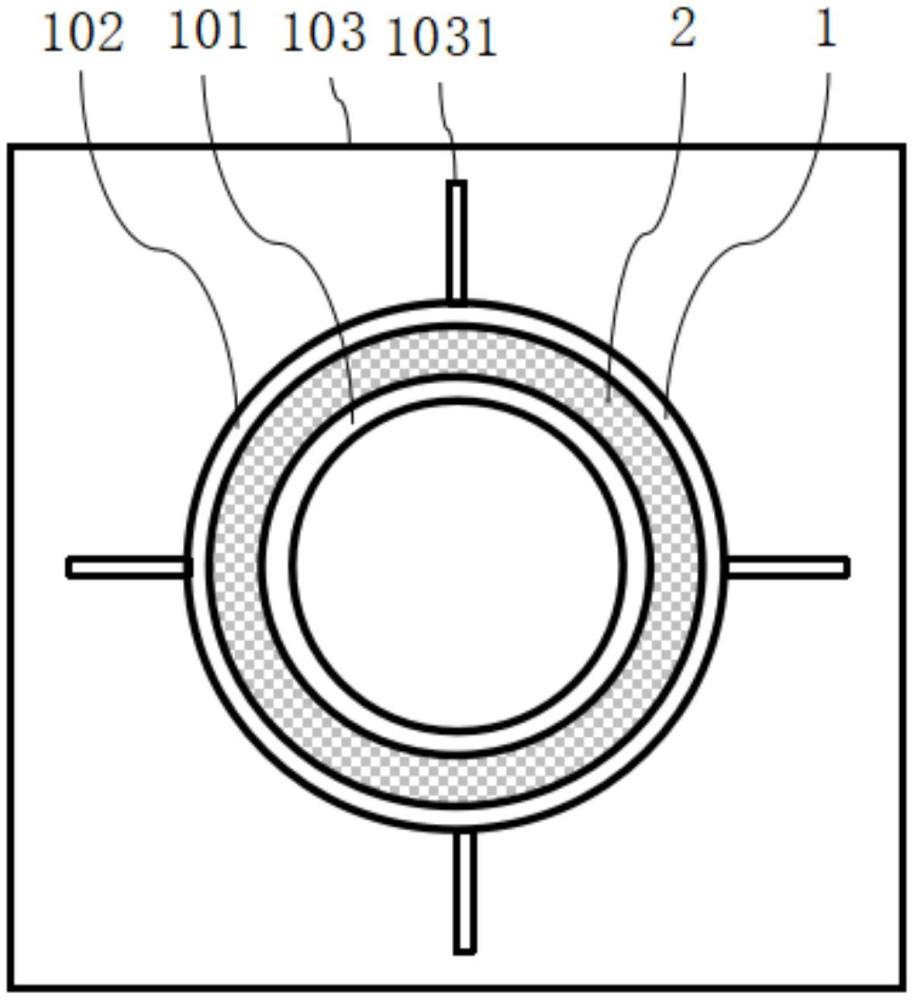

7、在一些實施例中，所述底座上設有用于嵌固所述內筒的下端的內環槽和用于嵌固所述外筒的下端的外環槽。

8、在一些實施例中，所述底座上設有多個支撐部，多個所述支撐部間隔布置在所述外環槽的外邊處，用于支撐所述外筒的外側面上。

9、在一些實施例中，所述網片為鋼絲網或者復合材料織網。

10、在一些實施例中，所述螺栓安裝位預埋組件包括預埋管和布置在所述預埋管兩端的墊塊，所述墊塊用于固定在所述內筒的外側面上，所述預埋管的兩端用于插入對應的所述墊塊中。

11、在一些實施例中，所述預埋管為塑料管，所述墊塊為發泡墊塊。

12、在一些實施例中，所述外筒為透明外筒。

13、本發明還提出了一種小直徑盾構隧道襯砌模型制作方法。

14、根據本發明實施例的小直徑盾構隧道襯砌模型制作方法，采用根據本發明實施例的小直徑盾構隧道襯砌模型制作模具進行小直徑盾構隧道襯砌模型制作，包括如下步驟：

15、s1：組裝好所述模具主體組件；

16、s2：從所述模具主體組件的上端向所述內筒和所述外筒之間的環形模腔澆筑充填材料，以獲得整體的管式模型，再通過切割所述管式模型獲得所需的分體式的所述管片模型；

17、s3：將所述微型螺栓穿過兩兩相鄰的所述管片模型之間的所述螺栓安裝位使兩兩相鄰的所述管片模型固定在一起，以獲得小直徑盾構隧道襯砌模型。

18、由于本發明實施例的小直徑盾構隧道襯砌模型制作方法采用了本發明實施例的小直徑盾構隧道襯砌模型制作模具進行襯砌模型制作，因此，本發明實施例的小直徑盾構隧道襯砌模型制作方法具有與本發明實施例的小直徑盾構隧道襯砌模型制作模具相同的技術效果，在此不再贅述。

19、在一些實施例中，步驟s1具體包括如下子步驟：

20、s11：在所述內筒的外側面上畫線，劃分出所需的所述管片模型的輪廓，根據所述內筒的外側面上畫線在需要布置所述微型螺栓的位置處將所述螺栓安裝位預埋組件固定在所述內筒的外側面上；

21、s12：在所述內筒的外側設置網片，將若干個所述定位塊間隔固定在內筒上并使所述網片固定在所述定位塊的徑向中部處；

22、s13：將完成步驟s12的內筒的下端固定在所述底座上，將所述外筒套在所述內筒外并使所述外筒的下端固定在所述底座上，獲得所述模具主體組件。

23、在一些實施例中，步驟s2具體包括如下子步驟：

24、s21：從所述模具主體組件的上端向所述內筒和所述外筒之間的所述環形模腔澆筑充填材料并持續振搗，直至灌滿整個所述環形模腔，以獲得整體式的所述管式模型；

25、s22：在養護室中養護所述管式模型，使所述管式模型達到標準強度；

26、s23：在步驟s22之后，去除所述底座，在所述外筒對應所述內筒位置處畫線畫出切割線；

27、s24：按照所述切割線切割出所述管片模型，并對所述管片模型依次編號；

28、s25：對各個所述管片模型上的已切斷的所述螺栓安裝位預埋組件進行處理，為所述微型螺栓提供螺栓安裝位。

29、本發明的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本發明的實踐了解到。
