本技術涉及室內裝修，尤其涉及一種吊頂骨架結構。

背景技術：

1、吊頂是建筑裝飾工程的一個重要子分部工程，吊頂具有保溫、隔熱、隔聲、彌補房屋本身的缺陷、增加空間的層次感的作用，也是電氣、通風空調、通信和防火，報警管線設備等工程的隱蔽層，而吊頂骨架是用來支撐造型，固定結構的一種建筑材料，用于建筑裝修結構的骨架和基材。

2、現有的吊頂骨架在自身的組裝中，主要通過連接件實現主龍骨與次龍骨的安裝，但所使用的連接件較為單一，因此整體的牢固性較差；在精裝修過程中，吊頂會根據需求，設計不同的造型、選擇不同的材質，并且整體質量偏重，因此龍骨的穩定性是非常重要的，而單一的連接件無法保證長期使用中的穩固性，但采用多個連接件進行安裝，需要頻繁打孔，影響龍骨的安裝進程，故在實際使用中存在較大的局限性，具有可改進的空間。

技術實現思路

1、本實用新型的目的在于克服現有技術存在的以上問題，提供一種吊頂骨架結構。

2、為實現上述技術目的，達到上述技術效果，本實用新型通過以下技術方案實現：

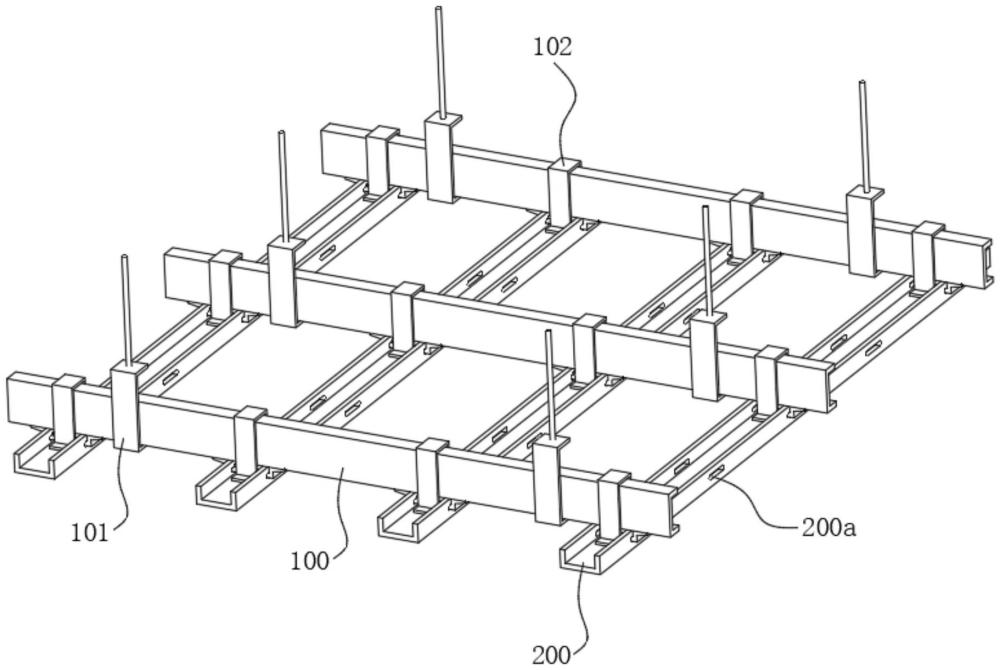

3、一種吊頂骨架結構，包括多根相互平行的主龍骨、多根相互平行的次龍骨、多個龍骨掛鉤，所述主龍骨掛在龍骨掛鉤中，每根所述次龍骨上固定安裝有多個“幾”字形的連接件，所述主龍骨套在連接件與次龍骨之間形成套孔中，所述次龍骨的側壁上開設有多個長條形的安裝槽，所述安裝槽中安裝有加固件，所述加固件的頂端與主龍骨的底端抵接。

4、其中，所述連接件的兩側壁內側分別設置一個放置槽，所述連接件其中一側的放置槽中粘貼有橡膠塊。

5、其中，所述橡膠塊的厚度大于放置槽的深度。

6、其中，所述橡膠塊遠離放置槽的一側粘貼有多塊均勻分布的鐵片，所述鐵片遠離橡膠塊的一側與主龍骨外側面抵接。

7、其中，所述加固件的頭部為向上傾斜的卡頭，所述卡頭穿過安裝槽與次龍骨的內壁相抵接；所述加固件的尾部為水平向外延伸的承托塊，所述承托塊的頂端與主龍骨的底端抵接。

8、其中，所述加固件的寬度小于連接件的開口寬度。

9、其中，所述加固件的寬度小于安裝槽的長度。

10、本實用新型的有益效果是：利用連接件將次龍骨牢固的安裝在主龍骨底部，利用加固件提高次龍骨與主龍骨之間連接的穩定性，并且加固件與次龍骨上的安裝槽通過卡合的方式安裝，操作方便；本吊頂骨架結構中次龍骨與主龍骨之間連接結構簡單、牢固、穩定，現場施工方便。

技術特征：

1.一種吊頂骨架結構，包括多根相互平行的主龍骨、多根相互平行的次龍骨、多個龍骨掛鉤，所述主龍骨掛在龍骨掛鉤中，其特征在于：每根所述次龍骨上固定安裝有多個“幾”字形的連接件，所述主龍骨套在連接件與次龍骨之間形成套孔中，所述次龍骨的側壁上開設有多個長條形的安裝槽，所述安裝槽中安裝有加固件，所述加固件的頂端與主龍骨的底端抵接。

2.根據權利要求1所述的吊頂骨架結構，其特征在于：所述連接件的兩側壁內側分別設置一個放置槽，所述連接件其中一側的放置槽中粘貼有橡膠塊。

3.根據權利要求2所述的吊頂骨架結構，其特征在于：所述橡膠塊的厚度大于放置槽的深度。

4.根據權利要求2所述的吊頂骨架結構，其特征在于：所述橡膠塊遠離放置槽的一側粘貼有多塊均勻分布的鐵片，所述鐵片遠離橡膠塊的一側與主龍骨外側面抵接。

5.根據權利要求1所述的吊頂骨架結構，其特征在于：所述加固件的頭部為向上傾斜的卡頭，所述卡頭穿過安裝槽與次龍骨的內壁相抵接；所述加固件的尾部為水平向外延伸的承托塊，所述承托塊的頂端與主龍骨的底端抵接。

6.根據權利要求1所述的吊頂骨架結構，其特征在于：所述加固件的寬度小于連接件的開口寬度。

7.根據權利要求1所述的吊頂骨架結構，其特征在于：所述加固件的寬度小于安裝槽的長度。

技術總結
本技術涉及一種吊頂骨架結構，包括多根相互平行的主龍骨、多根相互平行的次龍骨、多個龍骨掛鉤，主龍骨掛在龍骨掛鉤中，每根次龍骨上固定安裝有多個“幾”字形的連接件，主龍骨套在連接件與次龍骨之間形成套孔中，次龍骨的側壁上開設有多個長條形的安裝槽，安裝槽中安裝有加固件，加固件的頂端與主龍骨的底端抵接。有益效果是：利用連接件將次龍骨牢固的安裝在主龍骨底部，利用加固件提高次龍骨與主龍骨之間連接的穩定性，并且加固件與次龍骨上的安裝槽通過卡合的方式安裝，操作方便；本吊頂骨架結構中次龍骨與主龍骨之間連接結構簡單、牢固、穩定，現場施工方便。

技術研發人員：李欽,溫銘偉,章亮,李國進,王磊,謝兆勤,陳思,舒陽洋
受保護的技術使用者：中建八局華南建設有限公司
技術研發日：20240726
技術公布日：2025/4/28
