本申請涉及保溫墻連接件，尤其是涉及一種保溫墻連接件。

背景技術：

1、保溫墻連接件在土木工程中扮演著至關重要的角色，它們用于將墻體和保溫板牢固地連接在一起，確保建筑結構的穩定性和安全性。保溫墻連接件布置的數量越多，對墻體原本的結構破壞就越大，影響墻體整體的安全性。

2、現有的，保溫墻連接件包括連接桿，連接桿一端連接套環，另一端固定有端頭，現有的墻體通常包括外葉墻和內葉墻，外葉墻和內葉墻內均固定有鋼筋網，外葉墻和內葉墻間固定有保溫板。在安裝保溫板時，套環套在內葉墻鋼筋網上，端頭固定在外葉墻鋼筋網上，連接桿在套環和端頭的作用下固定在外葉墻和內葉墻之間，連接桿貫穿保溫板，使得內葉墻與外葉墻形成的結構更加穩定，在保溫墻的側壁間隔安裝有若干連接桿。

3、上述保溫墻側壁連接桿布置的數量較多，存在待改進之處。

技術實現思路

1、為了減少保溫墻連接件布置的數量，本申請提供一種保溫墻連接件。

2、本申請提供的一種保溫墻連接件，采用如下的技術方案：

3、一種保溫墻連接件，包括殼板，所述殼板兩端均設置有錨固加強架，所述錨固加強架的分支與所述殼板交叉設置，所述殼板的一端位于外葉墻內，所述殼板的另一端位于內葉墻內。

4、通過采用上述技術方案，保溫板的側壁上預先開設有用于穿設固定殼板的通槽。向建筑物外壁固定保溫板時，在內葉墻未凝固前，將殼板的一端插接固定在內葉墻內，使得加強架的分支位于內葉墻內，然后向保溫板背離內葉墻的一側澆筑固定外葉墻，待內葉墻和外葉墻均凝固后，加強架一體成型至內葉墻和外葉墻內，由于保溫板的連接件是通過長度較長的殼體結構制成，增大了保溫墻連接件與保溫板之間的接觸，每個保溫板上只需固定少量的保溫墻連接件便可，減小保溫墻連接件的固定，從而減小人工的消耗。

5、可選的，所述錨固加強架包括內折板與外折板，所述內折板與所述外折板分別處于所述殼板的兩側，所述內折板與所述外折板間隔設置。

6、通過采用上述技術方案，待內葉墻和外葉墻均成型后，內折板和外折板被固定在內葉墻和外葉墻內，位于殼板不同側使得成型后墻體對殼板的施力更加均勻，內折板與外折板共同作用，使得殼板與墻體間的固定更加牢固。

7、可選的，所述外折板包括固定于所述殼板側壁的外接塊和固定于外接塊端部遠離所述殼板一側的外折塊，所述內折板包括固定于所述殼板側壁的內接塊和固定于內接塊端部遠離所述殼板一側的內折塊。

8、通過采用上述技術方案，當墻體震動時，震動通過墻體傳導至外折塊和內折塊，外接塊和內接塊的設置減少了震動對殼板的影響，進一步加強了殼板在墻體內的固定作用。

9、可選的，所述殼板的兩端均設置有抗剪加強筋，所述抗剪加強筋與所述殼板一體設置，兩個所述抗剪加強筋均與所述殼板間呈夾角。

10、通過采用上述技術方案，當墻體震動時，殼體方向有殼體提供抗剪力，沿殼體軸向有抗剪加強筋提供抗剪力，進一步加強了保溫墻連接件的抗剪作用力。

11、可選的，所述抗剪加強筋包括固定于所述殼板側壁的連接塊和固定于連接塊端部遠離所述殼板一側的抗剪塊，所述連接塊與所述殼板的連接處呈倒圓角設置。

12、通過采用上述技術方案，當安裝好殼板進行墻體澆筑時，水泥緊密貼合連接塊的側壁，倒圓角的設置使得抗剪加強筋與水泥的貼合更加穩定。

13、可選的，所述殼板的兩端均開設有若干錨筋孔，所述錨筋孔用于穿設鋼筋。

14、通過采用上述技術方案，當安裝保溫墻連接件時，外葉墻鋼筋網和內葉墻鋼筋網穿過錨筋孔，將殼板固定在外葉墻和內葉墻上，增加了保溫墻連接件工作時的穩定性。

15、可選的，位于所述殼板一端的若干所述錨筋孔的連線呈波浪形。

16、通過采用上述技術方案，鋼筋網交叉設置于若干錨筋孔的內壁，相鄰鋼筋間隔設置，進一步增加了保溫墻連接件在工作時的穩定性。

17、可選的，所述內折板與所述外折板間開設有溢流槽。

18、通過采用上述技術方案，當澆筑墻體水泥時，水泥通過溢流槽流動，填滿保溫墻連接件與水泥間的縫隙，使得保溫墻連接件的固定更加穩定。

19、綜上所述，本申請包括以下至少一種有益技術效果：

20、1.當需要安裝保溫墻連接件時，先將殼板固定于內葉墻和外葉墻中，鋼筋網穿設在錨筋孔內部，澆筑墻體固定連接件，減少了保溫墻連接件布置的數量。

21、2.當澆筑墻體時，水泥通過溢流槽流入保溫墻連接件的縫隙，使連接件與墻體間的接觸更充分，增加了保溫墻連接件的固定效果。

技術特征：

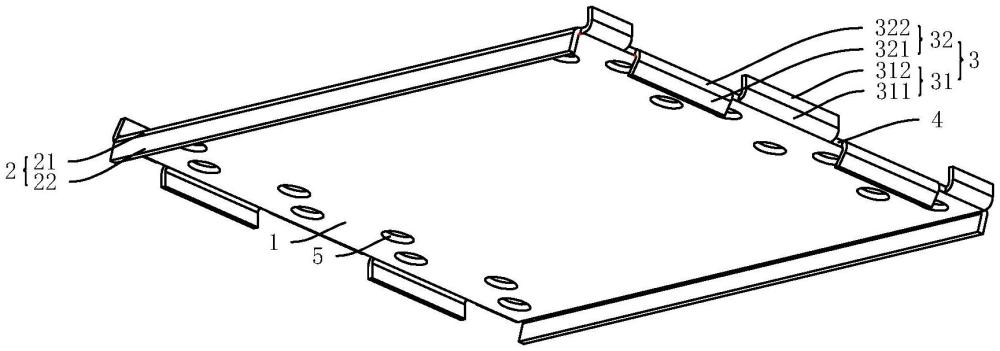

1.一種保溫墻連接件，其特征在于：包括殼板(1)，所述殼板(1)兩端均設置有錨固加強架(3)，所述錨固加強架(3)的分支與所述殼板(1)交叉設置，所述殼板(1)的一端位于外葉墻(6)內，所述殼板(1)的另一端位于內葉墻(7)內。

2.根據權利要求1所述的一種保溫墻連接件，其特征在于：所述錨固加強架(3)包括內折板(31)與外折板(32)，所述內折板(31)與所述外折板(32)分別處于所述殼板(1)的兩側，所述內折板(31)與所述外折板(32)間隔設置。

3.根據權利要求2所述的一種保溫墻連接件，其特征在于：所述外折板(32)包括固定于所述殼板(1)側壁的外接塊(311)和固定于外接塊(311)端部遠離所述殼板(1)一側的外折塊(312)，所述內折板(31)包括固定于所述殼板(1)側壁的內接塊(321)和固定于內接塊(321)端部遠離所述殼板(1)一側的內折塊(322)。

4.根據權利要求1所述的一種保溫墻連接件，其特征在于：所述殼板(1)的兩端均設置有抗剪加強筋(2)，所述抗剪加強筋(2)與所述殼板(1)一體設置，兩個所述抗剪加強筋(2)均與所述殼板(1)間呈夾角。

5.根據權利要求4所述的一種保溫墻連接件，其特征在于：所述抗剪加強筋(2)包括固定于所述殼板(1)側壁的連接塊(21)和固定于連接塊(21)端部遠離所述殼板(1)一側的抗剪塊(22)，所述連接塊(21)與所述殼板(1)的連接處呈倒圓角設置。

6.根據權利要求1所述的一種保溫墻連接件，其特征在于：所述殼板(1)的兩端均開設有若干錨筋孔(5)，所述錨筋孔(5)用于穿設鋼筋。

7.根據權利要求6所述的一種保溫墻連接件，其特征在于：位于所述殼板(1)一端的若干所述錨筋孔(5)的連線呈波浪形。

8.根據權利要求2所述的一種保溫墻連接件，其特征在于：所述內折板(31)與所述外折板(32)間開設有溢流槽(4)。

技術總結
本申請涉及保溫墻連接件技術領域，尤其是涉及一種保溫墻連接件，包括殼板，所述殼板兩端均設置有錨固加強架，所述錨固加強架的分支與所述殼板交叉設置，所述殼板的一端位于外葉墻內，所述殼板的另一端位于內葉墻內。本申請具有減少保溫墻連接件布置的數量的效果。

技術研發人員：陳巧麗
受保護的技術使用者：滬譽建筑科技（上海）有限公司
技術研發日：20240727
技術公布日：2025/4/28
