本技術涉及太陽能屋頂安裝部件，具體為一種太陽能屋頂結構。

背景技術：

1、太陽能屋頂就是在房屋頂部裝設太陽能發電裝置，利用太陽能光電技術在城鄉建筑領域進行發電，以達到節能減排目標。一款好用的太陽能屋頂能夠有效滿足太陽能板的安裝，確保太陽能矩陣分布。

2、本實用新型公開了一種太陽能屋頂結構(cn209468903u)，包括頂蓋，所述頂蓋共設置有兩個，且兩個頂蓋之間通過轉動軸轉動連接，所述頂蓋的頂部設置有太陽能電池板，所述太陽能電池板的底部通過一電動伸縮桿與頂蓋固定連接，所述兩個頂蓋的內側均焊接有第二連接底座，兩個所述第二連接底座的內側通過第二銷軸轉動連接有螺紋桿，所述螺紋桿呈兩段式結構，兩段之間通過螺紋套套接。本實用新型中，通過電動伸縮桿控制太陽能電池板的傾斜角度，使得太陽能電池板能夠適應陽光的不同直射角度，提高陽光的利用率，通過螺紋套的轉動，調節螺紋桿的長度，從而使得兩個頂蓋之間的夾角能夠調整，提高屋頂的使用范圍。但是在使用者，由于太陽能電池板在換熱過程中可能導致整個電池板等部件過熱，導致太陽能和電能進行轉換率變低，同時大多的能屋頂結構為單一組成，集成度較低，導致對多塊太陽能電池板在降溫過程需要各配置一個降溫系統，從而導致能源浪費和建設資金提高，給使用者帶來困擾。

3、為此，我們提出一種太陽能屋頂結構。

技術實現思路

1、本實用新型的目的在于提供一種太陽能屋頂結構，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種太陽能屋頂結構，包括側支架、主管道和內支架，所述側支架的一端中部嵌入有法蘭盤，且法蘭盤和側支架的連接處焊接有加強筋，所述法蘭盤的內壁套接有主管道，所述主管道的外壁鋪設有若干個內支架，且內支架和側支架的內壁開設有若干個預開設孔，所述內支架和側支架的中部底端沖壓有斜支作用的支臺，所述主管道的另一端固定有對接管道。

3、優選的，所述主管道的內壁焊接有焊接擋板，且主管道的內壁一側穿入有內輸送管。

4、優選的，所述預開設孔從內向外孔徑依次減小，且中部所述預開設孔穿入有主管道。

5、優選的，兩側所述預開設孔穿入有換熱管道，且換熱管道和主管道的連接處穿入有銜接管。

6、優選的，所述內輸送管的端部被焊接擋板限位，內輸送管的通過銜接管與換熱管道相互連通。

7、優選的，所述側支架的上端兩側焊接有鋁制裝配型材，且鋁制裝配型材的外表面開設有供太陽能板固定安裝的裝配孔。

8、優選的，所述側支架、法蘭盤、內輸送管、主管道、內支架、換熱管道、對接管道和鋁制裝配型材組成第一屋頂結構，且第一屋頂結構通過對接管道裝配有第二屋頂結構。

9、與現有技術相比，本實用新型的有益效果是：該太陽能屋頂結構使用時，該主管道作為太陽能電池板的線路主要輸送管道，該太陽能屋頂中的各線路均集成在主管道內，同時該焊接擋板作為約束部件，對內輸送管進行約束保護，確保內輸送管不會擠壓太陽能電池板的線路。

10、該內輸送管作為連通管與各個換熱管道連通，通過換熱管道對太陽能電池板進行換熱保護，確保太陽能電池板在一個較為合適的環境下進行太陽能和電能進行轉換。

11、該預開設孔作為連接孔，為主管道、換熱管道、線路管道等輸送管路進行支撐連接，確保整個太陽能屋頂集成程度高，減少出現各線路隨意擺放的可能，為安全使用整個太陽能屋頂提供環境保證。

12、該第一屋頂結構和第二屋頂結構之間采用法蘭連接的方式進行裝配，在太陽能屋頂鋪設中，多個第一屋頂結構和第二屋頂結構依次鋪設連接，確保太陽能電池板呈矩陣的狀態下分布，能夠很好的進行大批量進行太陽能和電能進行轉換。

技術特征：

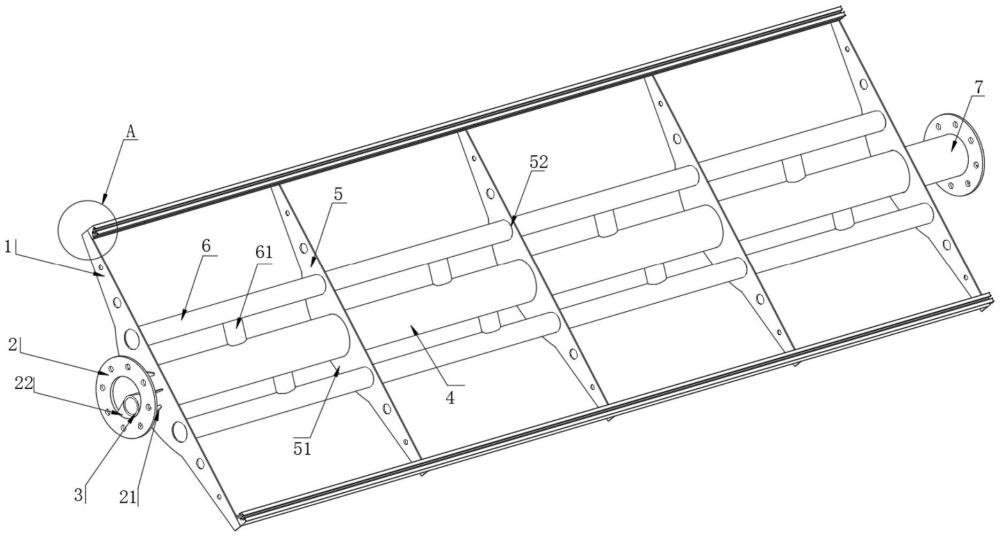

1.一種太陽能屋頂結構，包括側支架(1)、主管道(4)和內支架(5)，其特征在于：所述側支架(1)的一端中部嵌入有法蘭盤(2)，且法蘭盤(2)和側支架(1)的連接處焊接有加強筋(21)，所述法蘭盤(2)的內壁套接有主管道(4)，所述主管道(4)的外壁鋪設有若干個內支架(5)，且內支架(5)和側支架(1)的內壁開設有若干個預開設孔(52)，所述內支架(5)和側支架(1)的中部底端沖壓有斜支作用的支臺(51)，所述主管道(4)的另一端固定有對接管道(7)。

2.根據權利要求1所述的一種太陽能屋頂結構，其特征在于：所述主管道(4)的內壁焊接有焊接擋板(22)，且主管道(4)的內壁一側穿入有內輸送管(3)。

3.根據權利要求2所述的一種太陽能屋頂結構，其特征在于：所述預開設孔(52)從內向外孔徑依次減小，且中部所述預開設孔(52)穿入有主管道(4)。

4.根據權利要求3所述的一種太陽能屋頂結構，其特征在于：兩側所述預開設孔(52)穿入有換熱管道(6)，且換熱管道(6)和主管道(4)的連接處穿入有銜接管(61)。

5.根據權利要求4所述的一種太陽能屋頂結構，其特征在于：所述內輸送管(3)的端部被焊接擋板(22)限位，內輸送管(3)的通過銜接管(61)與換熱管道(6)相互連通。

6.根據權利要求5所述的一種太陽能屋頂結構，其特征在于：所述側支架(1)的上端兩側焊接有鋁制裝配型材(8)，且鋁制裝配型材(8)的外表面開設有供太陽能板固定安裝的裝配孔(81)。

7.根據權利要求6所述的一種太陽能屋頂結構，其特征在于：所述側支架(1)、法蘭盤(2)、內輸送管(3)、主管道(4)、內支架(5)、換熱管道(6)、對接管道(7)和鋁制裝配型材(8)組成第一屋頂結構，且第一屋頂結構通過對接管道(7)裝配有第二屋頂結構(9)。

技術總結
本技術公開了一種太陽能屋頂結構，包括側支架、主管道和內支架，所述側支架的一端中部嵌入有法蘭盤，且法蘭盤和側支架的連接處焊接有加強筋，所述法蘭盤的內壁套接有主管道，所述主管道的外壁鋪設有若干個內支架，且內支架和側支架的內壁開設有若干個預開設孔，所述內支架和側支架的中部底端沖壓有斜支作用的支臺，所述主管道的另一端固定有對接管道。該太陽能屋頂結構使用時，該主管道作為太陽能電池板的線路主要輸送管道，該太陽能屋頂中的各線路均集成在主管道內，同時該焊接擋板作為約束部件，對內輸送管進行約束保護，確保內輸送管不會擠壓太陽能電池板的線路。
