本發明涉及幕墻板安裝，具體為一種用于幕墻板安裝的連接組件。

背景技術：

1、幕墻板安裝的連接組件在幕墻系統中扮演著關鍵角色，承擔著固定、支撐、荷載傳遞、抗震、緩解應力、防水密封等多重功能。其作用不僅是確保幕墻板與建筑結構的穩固連接，防止外部荷載如風壓、溫差等造成幕墻板的位移或脫落，還能夠有效分擔荷載并將其傳遞到主體結構中，避免結構破壞；該類連接組件的結構通常包括連接件、支撐組件、調節器、密封組件和防震緩沖組件等多個部件，連接件通過螺栓、鋁合金板等直接連接幕墻板與建筑主體，支撐組件提供額外的支撐力，調節器可用于精確安裝，密封組件保障幕墻的防水性，而防震組件則能有效吸收震動；其結構原理依據力的傳遞、熱膨脹適應性、密封防水等設計要求，確保幕墻系統在長期使用中的安全、穩定和耐久性；

2、如授權公告號為cn207525955u所公開的用于幕墻板安裝的連接組件，包括第一支撐架以及第二支撐架，第二支撐架包括與幕墻板固定的固定部以及用于連接固定部的連接板，固定部一端通過限位套筒與幕墻板的背栓固定，另一端與連接板固定，限位套筒內設有緩沖彈簧；所述連接板的板面與幕墻板的板面平行，并且連接板的頂部設有與t型塊卡接的卡板，所述卡板與t型塊連接的位置設有階梯槽，其能夠實現快速安裝幕墻板，同時能夠防止幕墻板受到剛性沖擊，避免幕墻板受損，上述技術方案與現有的幕墻板安裝連接技術及連接組件作業方法基本一致，即連接組件同墻體連接并承受幕墻板的自重以及承擔外力對幕墻板的作用力，從而將荷載有效地分布到建筑的框架結構中，但是對于l型墻體區域而言，幕墻板的安裝位置于建筑物的轉角部位，相鄰兩塊幕墻板由各自所在墻面上的連接組件進行支撐，因為l型墻體區域有較為復雜的幾何形狀和施工環境，此時相鄰兩塊幕墻板的側邊僅僅相接觸而不是直接連接，此時將導致連接處的強度不足，尤其在遇到較大的風荷載、震動或其他外部沖擊時，這種接觸式連接無法提供足夠的抗力，導致幕墻板出現位移或者松動，影響幕墻的穩固性。

技術實現思路

1、本發明的目的在于提供一種用于幕墻板安裝的連接組件，兩塊t字背座卡在對稱式l型角座的背面，并將兩個c口托梁滑動安裝在對稱式l型角座遠離t字背座的一側外壁上，利用c口托梁對幕墻板進行承托，將裝配好的t字背座、對稱式l型角座、c口托梁靠近l型墻體區域，使得t字背座同墻體接觸，此時彈性自推式防脫結構受力并與c口托梁連接，繼而利用膨脹螺栓使得t字背座、對稱式l型角座、c口托梁固定在l型轉角墻體區域處，最后利用c口托梁支撐幕墻板的底邊即可，使得相鄰兩個幕墻板得以通過對稱式l型角座、c口托梁進行連接，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：一種用于幕墻板安裝的連接組件，包括：

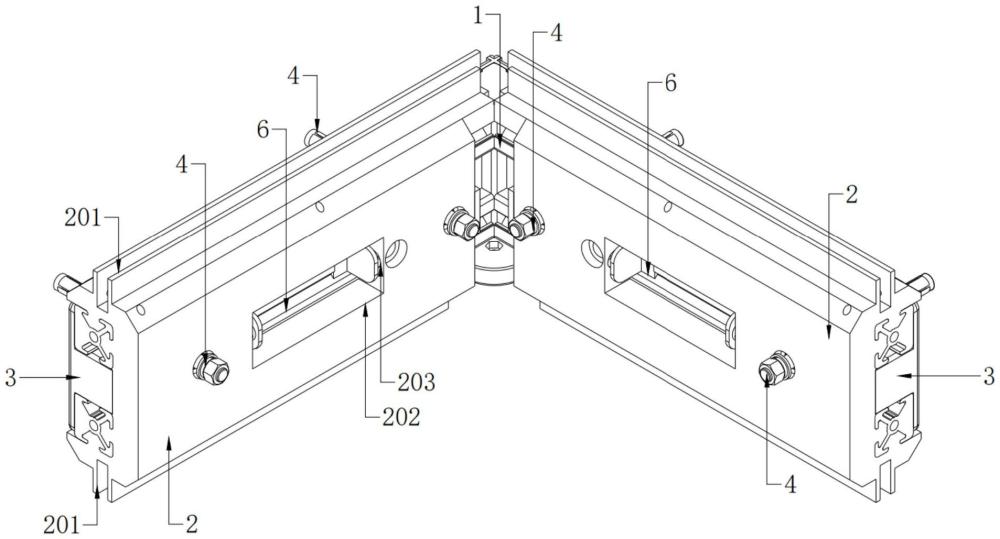

3、對稱式l型角座，所述對稱式l型角座的左右外壁上皆栓接安裝有t字背座，且所述t字背座內部的一側設置有矩形鏤空部二，所述對稱式l型角座的左右內壁上皆滑動安裝有c口托梁，且所述c口托梁的內部設置有矩形鏤空部一，所述c口托梁、對稱式l型角座滑動裝配到位后，矩形鏤空部一、矩形鏤空部二的中心點共線，且矩形鏤空部一、矩形鏤空部二的中心點連接線延長方向與c口托梁的長度方向呈垂直結構，所述c口托梁遠離t字背座的一側外壁上安裝有貫穿至c口托梁、對稱式l型角座、t字背座外部的膨脹螺栓，所述c口托梁的頂端以及底端皆設置有供幕墻板邊緣插入的u字槽；

4、彈性自推式防脫結構，所述彈性自推式防脫結構設置在t字背座的矩形鏤空部二內部，彈性自推式防脫結構用于在t字背座與墻體接觸時發生形變并同c口托梁相連接。

5、優選的，所述對稱式l型角座由方口中心柱、鋁合金型材臂、直角連接座組成，所述鋁合金型材臂供設置為四個，其中兩個鋁合金型材臂焊接固定在方口中心柱的一側外壁上，另外兩個鋁合金型材臂固定在方口中心柱的另一側外壁上，所述直角連接座設置在方口中心柱的其中一個邊角位置處，用于栓接相垂直的兩個鋁合金型材臂。

6、優選的，所述t字背座設置在同一方向上的兩個所述鋁合金型材臂的一側外壁上，所述t字背座的一側外壁上安裝有用于和鋁合金型材臂進行連接的若干個不銹鋼背栓。

7、優選的，同一延伸方向上的兩個所述鋁合金型材臂之間設置有空擋部，所述t字背座靠近鋁合金型材臂的一側外壁上一體成型有帶孔凸柱，所述帶孔凸柱延伸至空擋部的內部。

8、優選的，所述c口托梁的內部設置有和帶孔凸柱同心的通孔，所述膨脹螺栓的一端依次從通孔、帶孔凸柱中穿出。

9、優選的，所述c口托梁的頂壁以及底壁皆設置有用于和鋁合金型材臂滑動配合的肋條。

10、優選的，所述c口托梁的左右外壁上皆設置有若干個延伸至u字槽內部的柱孔，所述矩形鏤空部一的左右內壁上皆設置有用于和彈性自推式防脫結構相連接的定位孔。

11、優選的，所述彈性自推式防脫結構包括固定在矩形鏤空部二內部的u字架、u字架內部兩側滑動安裝的t型銷桿以及兩個t型銷桿同一端部固定的中置雙坡面梯形臺，所述中置雙坡面梯形臺和u字架之間彈性連接，所述u字架的左右外壁上皆固定有側板，且所述側板的一側外壁上通過引導件滑動安裝有凸板，所述凸板遠離中置雙坡面梯形臺的一側外壁上安裝有圓凸部,圓凸部和定位孔相互同心，所述凸板遠離圓凸部的一側外壁上一體成型有側梯形臺,側梯形臺、中置雙坡面梯形臺滑動配合。

12、優選的，所述引導件為固定在側板一側外壁上的中空柱套以及中空柱套內部滑動安裝的導柱，導柱的一端與凸板的一側外壁固定連接。

13、優選的，所述t型銷桿表面的一端安裝有螺旋彈簧,螺旋彈簧的一端與中置雙坡面梯形臺的一側外壁固定連接，所述螺旋彈簧的另一端與u字架的一側外壁固定連接。

14、與現有技術相比，本發明的有益效果是：該一種用于幕墻板安裝的連接組件通過設置t字背座、對稱式l型角座、c口托梁、彈性自推式防脫結構以及膨脹螺栓等相互配合的結構，其中t字背座和l型角座的結合，通過提供縱向和橫向的雙重支撐，確保幕墻板在安裝后的垂直和水平穩定性，t字背座同墻體的接觸，使得整個連接組件的負荷通過墻體進行均勻分配，有效防止幕墻板因重力或外力作用而發生傾斜、下沉等不穩定現象，而c口托梁承托著幕墻板的重量并提供額外的穩定性，t字背座通過彈性自推式防脫結構與c口托梁進一步連接，有效防止幕墻板發生不必要的位移或脫落，此時c口托梁與t字背座、l型角座形成了一個緊密的支撐體系，幕墻板的受力點得到充分分散，從而降低了局部負荷過大的風險；當相鄰兩塊幕墻板分別安裝在c口托梁頂端的u字槽中后，兩塊幕墻板共用一個對稱式l型角座，此時對稱式l型角座的支撐點均勻分散了來自幕墻板的垂直和水平負荷，避免局部負荷過大導致的材料疲勞或結構損壞，使得整個幕墻系統能夠有效承受外部荷載，并且在受到風、地震等外力作用時，負荷能夠均勻分配，減少單點過載的風險，增強連接組件的耐荷載能力。

技術特征：

1.一種用于幕墻板安裝的連接組件，其特征在于，包括：

2.根據權利要求1所述的一種用于幕墻板安裝的連接組件，其特征在于：所述對稱式l型角座(1)由方口中心柱(101)、鋁合金型材臂(102)、直角連接座(103)組成，所述鋁合金型材臂(102)供設置為四個，其中兩個鋁合金型材臂(102)焊接固定在方口中心柱(101)的一側外壁上，另外兩個鋁合金型材臂(102)固定在方口中心柱(101)的另一側外壁上，所述直角連接座(103)設置在方口中心柱(101)的其中一個邊角位置處，用于栓接相垂直的兩個鋁合金型材臂(102)。

3.根據權利要求2所述的一種用于幕墻板安裝的連接組件，其特征在于：所述t字背座(3)設置在同一方向上的兩個所述鋁合金型材臂(102)的一側外壁上，所述t字背座(3)的一側外壁上安裝有用于和鋁合金型材臂(102)進行連接的若干個不銹鋼背栓(5)。

4.根據權利要求3所述的一種用于幕墻板安裝的連接組件，其特征在于：同一延伸方向上的兩個所述鋁合金型材臂(102)之間設置有空擋部(104)，所述t字背座(3)靠近鋁合金型材臂(102)的一側外壁上一體成型有帶孔凸柱(302)，所述帶孔凸柱(302)延伸至空擋部(104)的內部。

5.根據權利要求4所述的一種用于幕墻板安裝的連接組件，其特征在于：所述c口托梁(2)的內部設置有和帶孔凸柱(302)同心的通孔(204)，所述膨脹螺栓(4)的一端依次從通孔(204)、帶孔凸柱(302)中穿出。

6.根據權利要求4所述的一種用于幕墻板安裝的連接組件，其特征在于：所述c口托梁(2)的頂壁以及底壁皆設置有用于和鋁合金型材臂(102)滑動配合的肋條。

7.根據權利要求5所述的一種用于幕墻板安裝的連接組件，其特征在于：所述c口托梁(2)的左右外壁上皆設置有若干個延伸至u字槽(201)內部的柱孔，所述矩形鏤空部一(202)的左右內壁上皆設置有用于和彈性自推式防脫結構(6)相連接的定位孔(203)。

8.根據權利要求7所述的一種用于幕墻板安裝的連接組件，其特征在于：所述彈性自推式防脫結構(6)包括固定在矩形鏤空部二(301)內部的u字架(601)、u字架(601)內部兩側滑動安裝的t型銷桿(607)以及兩個t型銷桿(607)同一端部固定的中置雙坡面梯形臺(608)，所述中置雙坡面梯形臺(608)和u字架(601)之間彈性連接，所述u字架(601)的左右外壁上皆固定有側板(602)，且所述側板(602)的一側外壁上通過引導件滑動安裝有凸板(604)，所述凸板(604)遠離中置雙坡面梯形臺(608)的一側外壁上安裝有圓凸部(605),圓凸部(605)和定位孔(203)相互同心，所述凸板(604)遠離圓凸部(605)的一側外壁上一體成型有側梯形臺(606),側梯形臺(606)、中置雙坡面梯形臺(608)滑動配合。

9.根據權利要求8所述的一種用于幕墻板安裝的連接組件，其特征在于：所述引導件為固定在側板(602)一側外壁上的中空柱套以及中空柱套內部滑動安裝的導柱(603)，導柱(603)的一端與凸板(604)的一側外壁固定連接。

10.根據權利要求8所述的一種用于幕墻板安裝的連接組件，其特征在于：所述t型銷桿(607)表面的一端安裝有螺旋彈簧(609),螺旋彈簧(609)的一端與中置雙坡面梯形臺(608)的一側外壁固定連接，所述螺旋彈簧(609)的另一端與u字架(601)的一側外壁固定連接。

技術總結
本發明公開了一種用于幕墻板安裝的連接組件，包括對稱式L型角座，所述對稱式L型角座的左右外壁上皆栓接安裝有T字背座，且所述T字背座內部的一側設置有矩形鏤空部二，所述對稱式L型角座的左右內壁上皆滑動安裝有C口托梁，且所述C口托梁的內部設置有矩形鏤空部一，所述C口托梁、對稱式L型角座滑動裝配到位后，矩形鏤空部一、矩形鏤空部二的中心點共線。本發明通過設置T字背座、對稱式L型角座、C口托梁、彈性自推式防脫結構以及膨脹螺栓等相互配合的結構，當相鄰兩塊幕墻板分別安裝在C口托梁頂端的U字槽中后，兩塊幕墻板共用一個對稱式L型角座，使得對稱式L型角座的支撐點均勻分散了來自幕墻板的垂直和水平負荷。

技術研發人員：程勇,允皓,蒲松,王明天
受保護的技術使用者：四川合力潔凈集團股份有限公司
技術研發日：
技術公布日：2025/4/24
