本技術涉及寵物用品領域，具體是一種寵物用排泄物清理裝置。

背景技術：

1、隨著人們生活水平的提高，越來越多的人選擇飼養寵物來豐富自己的生活，飼養寵物不僅僅是一種生活方式的選擇，它更是一種情感的寄托和健康的投資，寵物能夠給人們的生活帶來許多積極的變化，從心理到生理，從情感到社交，它們都是我們生活中不可或缺的一部分。

2、寵物用自動化排泄物清理裝置是現代寵物飼養的得力助手，它通過自動化的方式迅速、有效地清理寵物的排泄物，不僅為寵物提供了更健康、舒適的生活環境，也極大地減輕了寵物主人的日常清潔負擔。

3、然而，現有的這些裝置在設計和功能上仍存在一些局限性，例如，一些裝置可能清理效果不佳，因此，針對上述問題提出一種寵物用排泄物清理裝置。

技術實現思路

1、為了彌補現有技術的不足，解決背景技術中所提出的至少一個技術問題，本實用新型提出一種寵物用排泄物清理裝置。

2、本實用新型解決其技術問題所采用的技術方案是：本實用新型所述的一種寵物用排泄物清理裝置，包括第一本體；所述第一本體的內側固定連接有伺服電機；所述伺服電機的輸出端固定連接第一轉動軸；所述第一轉動軸遠離伺服電機的一端與第一本體轉動連接；所述第一轉動軸的外側固定連接有轉動桿；所述第一本體的內側轉動連接有第二轉動軸；所述第二轉動軸與轉動桿固定連接；所述轉動桿的外側傳動連接有傳送帶；所述第一本體的內側固定連接有支撐塊；所述支撐塊與傳送帶、轉動桿滑動連接。

3、優選的，所述第一本體的一端固定連接有多組滑塊；所述滑塊的外側固定連接有固定塊；所述固定塊的四個端角處均螺紋連接有螺紋釘。

4、優選的，所述第一本體的一側固定連接有進水管；所述第一本體的下端固定連接有排泄管；所述第一本體的內側開設有連接孔；所述第一本體、排泄管、進水管、連接孔內側相互貫通。

5、優選的，所述第一本體的內側固定連接有固定板；所述固定板的內側滑動連接有滑板；所述滑板的端部對稱固定連接有指柄。

6、優選的，所述第一本體的內側且位于傳送帶的下端固定連接有毛刷。

7、優選的，所述第一本體的內側固定連接有刮板；所述刮板與傳送帶滑動連接。

8、優選的，所述第一本體的內側固定連接有多組梯形塊。

9、本實用新型的有益之處在于：

10、1.本實用新型所述的一種寵物用排泄物清理裝置，通過傳送帶轉動，進而將寵物的排泄物集中排放在第一本體的內側，通過自動化的排泄物處理機制，有效減少了寵物排泄后的清理工作，提高了寵物飼養的便捷性和衛生性。

11、2.本實用新型所述的一種寵物用排泄物清理裝置，通過滑塊滑入固定塊內側的方式，使得裝置安裝得更加便捷，從而在安裝裝置的時候極大提高了安裝效率。

技術特征：

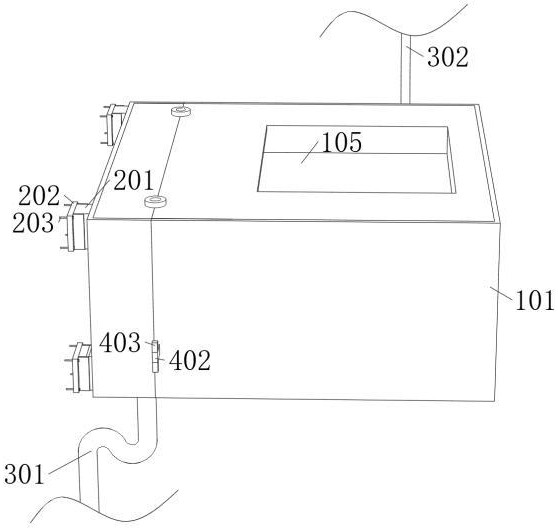

1.一種寵物用排泄物清理裝置，包括第一本體（101）；其特征在于：所述第一本體（101）的內側固定連接有伺服電機（102）；所述伺服電機（102）的輸出端固定連接第一轉動軸（103）；所述第一轉動軸（103）遠離伺服電機（102）的一端與第一本體（101）轉動連接；所述第一轉動軸（103）的外側固定連接有轉動桿（104）；所述第一本體（101）的內側轉動連接有第二轉動軸（107）；所述第二轉動軸（107）與轉動桿（104）固定連接；所述轉動桿（104）的外側傳動連接有傳送帶（105）；所述第一本體（101）的內側固定連接有支撐塊（106）；所述支撐塊（106）與傳送帶（105）、轉動桿（104）滑動連接。

2.根據權利要求1所述的一種寵物用排泄物清理裝置，其特征在于：所述第一本體（101）的一端固定連接有多組滑塊（201）；所述滑塊（201）的外側固定連接有固定塊（202）；所述固定塊（202）的四個端角處均螺紋連接有螺紋釘（203）。

3.根據權利要求1所述的一種寵物用排泄物清理裝置，其特征在于：所述第一本體（101）的一側固定連接有進水管（302）；所述第一本體（101）的下端固定連接有排泄管（301）；所述第一本體（101）的內側開設有連接孔（303）；所述第一本體（101）、排泄管（301）、進水管（302）、連接孔（303）內側相互貫通。

4.根據權利要求1所述的一種寵物用排泄物清理裝置，其特征在于：所述第一本體（101）的內側固定連接有固定板（401）；所述固定板（401）的內側滑動連接有滑板（402）；所述滑板（402）的端部對稱固定連接有指柄（403）。

5.根據權利要求1所述的一種寵物用排泄物清理裝置，其特征在于：所述第一本體（101）的內側且位于傳送帶（105）的下端固定連接有毛刷（501）。

6.根據權利要求1所述的一種寵物用排泄物清理裝置，其特征在于：所述第一本體（101）的內側固定連接有刮板（601）；所述刮板（601）與傳送帶（105）滑動連接。

7.根據權利要求1所述的一種寵物用排泄物清理裝置，其特征在于：所述第一本體（101）的內側固定連接有多組梯形塊（701）。

技術總結
本技術屬于寵物用品領域，具體地說是一種寵物用排泄物清理裝置，包括第一本體；所述第一本體的內側固定連接有伺服電機；所述伺服電機的輸出端固定連接第一轉動軸；所述第一轉動軸遠離伺服電機的一端與第一本體轉動連接；所述第一轉動軸的外側固定連接有轉動桿；所述第一本體的內側轉動連接有第二轉動軸；所述第二轉動軸與轉動桿固定連接；所述轉動桿的外側傳動連接有傳送帶；所述第一本體的內側固定連接有支撐塊；所述支撐塊與傳送帶、轉動桿滑動連接；通過傳送帶轉動，進而將寵物的排泄物集中排放在第一本體的內側，通過自動化的排泄物處理機制，有效減少了寵物排泄后的清理工作，提高了寵物飼養的便捷性和衛生性。

技術研發人員：陶志菊
受保護的技術使用者：正歆投資（海南經濟特區）有限公司
技術研發日：20240719
技術公布日：2025/4/24
