本技術是一種鋼結構建筑的預埋件，屬于鋼結構建筑領域。

背景技術：

1、鋼結構建筑中需要布設豎向布置的立柱，立柱在安裝前，需要在地面上開挖的基坑內利用混凝土澆注的方式將預埋螺桿的位置進行限制，在澆注混凝土前，需要利用鋼筋箍連接多個預埋螺桿，其中預埋螺桿相互之間的間距被確定后，制作相應尺寸的鋼筋箍，然后利用扎絲連接鋼筋箍與預埋螺桿，此種方式會因預埋螺桿之間的不同間距，來制作不同尺寸的鋼筋箍，難以做到通用，故需要設計一種根據需要快速調整多個預埋螺桿之間間距的鋼結構建筑的預埋件。

技術實現思路

1、針對現有技術存在的不足，本實用新型目的是提供一種鋼結構建筑的預埋件，以解決上述背景技術中提出的問題，本實用新型實現根據需要快速調整多個預埋螺桿之間的間距，提高通用性。

2、為了實現上述目的，本實用新型是通過如下的技術方案來實現：一種鋼結構建筑的預埋件，包括底座，所述底座上表面安裝有兩個第一螺柱，兩個所述第一螺柱的端部均連接固定有連接耳，所述連接耳與底座連接固定，一個所述第一螺柱上的兩個連接耳之間設有兩個套設在第一螺柱上的滑塊，所述滑塊面向連接耳的一面開設有穿孔，所述第一螺柱貫穿穿孔，所述穿孔沿第一螺柱長度方向的兩側均設有第一螺母，所述第一螺母與第一螺柱螺紋連接，一個所述第一螺柱上的滑塊與另一個第一螺柱上相對應的滑塊之間安裝有兩個第二螺柱，所述第二螺柱與第一螺柱垂直布置，一個所述第一螺柱上的滑塊與另一個第一螺柱上相對應的滑塊之間設有兩個調節塊，所述調節塊一側面開設有兩個圓孔，所述第二螺柱貫穿圓孔，所述圓孔沿第二螺柱長度方向的兩側均設有第二螺母，所述第二螺母與第二螺柱螺紋連接，所述調節塊上表面安裝有豎向布置的預埋螺桿。

3、進一步地，所述底座為矩形體結構，所述底座四個拐角處均安裝有支耳，所述支耳一側面開設有多個螺孔，所述支耳一側設有加長板，所述加長板一側面開設有多個與螺孔相對齊的小孔，所述小孔內安插有連接螺絲，所述連接螺絲一端螺紋連接在螺孔內。

4、進一步地，所述連接耳面向第一螺柱的一面開設有第一盲孔，所述第一螺柱端部安裝在第一盲孔內。

5、進一步地，所述滑塊與穿孔相鄰的一側面開設有兩個第二盲孔，所述第二螺柱端部固定在第二盲孔內。

6、進一步地，所述底座上表面中部位置開設有矩形口，所述底座上表面開設有多個用于使混凝土穿過的豎孔。

7、進一步地，所述預埋螺桿上端外表面加工有外螺紋，所述預埋螺桿下端連接固定在限位孔內，所述限位孔開設在調節塊上表面。

8、本實用新型的有益效果：

9、1、沿著第一螺柱的長度方向調整兩個滑塊之間的間距，從而預埋螺桿沿第一螺柱長度方向的間距發生改變，沿著第二螺柱的長度方向調整兩個調節塊之間的間距，從而預埋螺桿沿第二螺柱長度方向的間距發生改變，當多個預埋螺桿之間的間距滿足需要后，利用第一螺母限制第一螺柱與滑塊的相對位置，以及利用第二螺母限制第二螺柱與調節塊的相對位置，實現根據需要快速調整多個預埋螺桿之間的間距，無須制作不同規格尺寸的鋼筋箍，提高通用性。

10、2、利用連接螺絲在底座四個拐角處的支耳上安裝加長板，從而利用混凝土將底座澆注在地面的基坑中時，加長板增加了底座與混凝土的接觸范圍，提高底座預埋的穩定性。

技術特征：

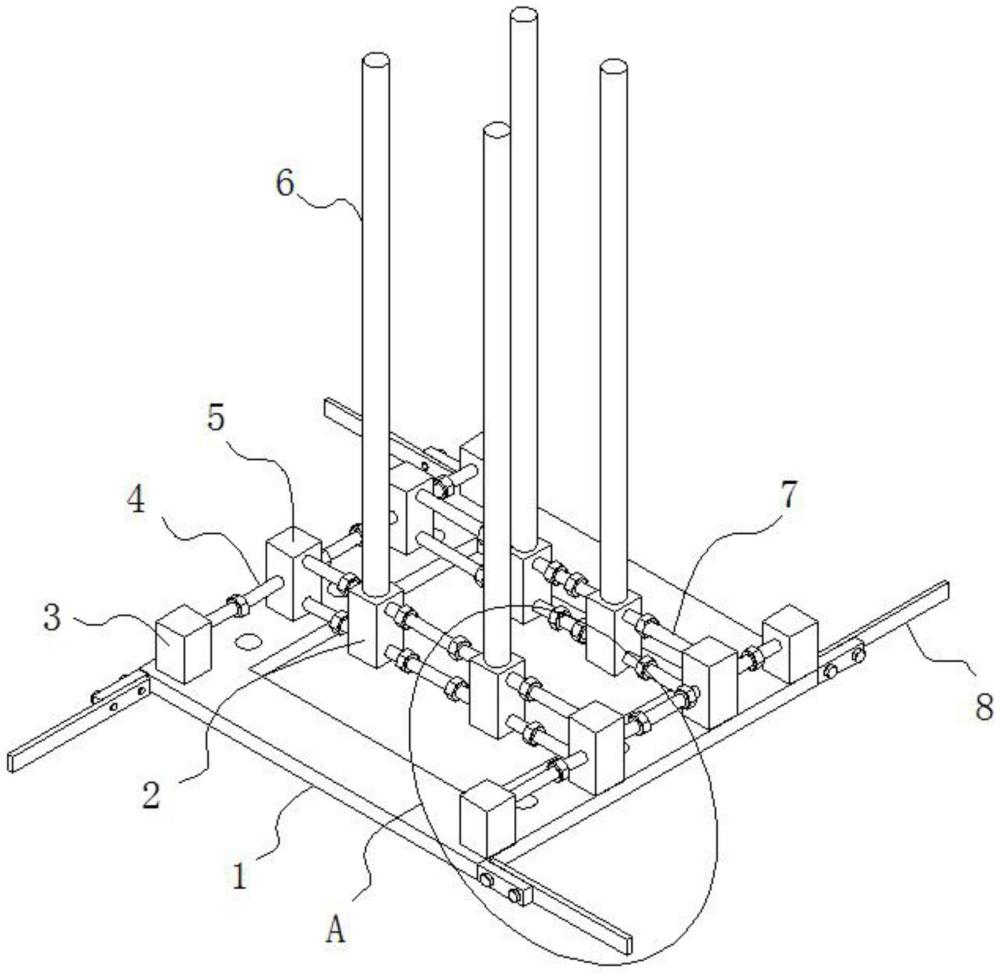

1.一種鋼結構建筑的預埋件，包括底座(1)，其特征在于：所述底座(1)上表面安裝有兩個第一螺柱(4)，兩個所述第一螺柱(4)的端部均連接固定有連接耳(3)，所述連接耳(3)與底座(1)連接固定，一個所述第一螺柱(4)上的兩個連接耳(3)之間設有兩個套設在第一螺柱(4)上的滑塊(5)，所述滑塊(5)面向連接耳(3)的一面開設有穿孔(13)，所述第一螺柱(4)貫穿穿孔(13)，所述穿孔(13)沿第一螺柱(4)長度方向的兩側均設有第一螺母(9)，所述第一螺母(9)與第一螺柱(4)螺紋連接，一個所述第一螺柱(4)上的滑塊(5)與另一個第一螺柱(4)上相對應的滑塊(5)之間安裝有兩個第二螺柱(7)，所述第二螺柱(7)與第一螺柱(4)垂直布置，一個所述第一螺柱(4)上的滑塊(5)與另一個第一螺柱(4)上相對應的滑塊(5)之間設有兩個調節塊(2)，所述調節塊(2)一側面開設有兩個圓孔(16)，所述第二螺柱(7)貫穿圓孔(16)，所述圓孔(16)沿第二螺柱(7)長度方向的兩側均設有第二螺母(10)，所述第二螺母(10)與第二螺柱(7)螺紋連接，所述調節塊(2)上表面安裝有豎向布置的預埋螺桿(6)。

2.根據權利要求1所述的一種鋼結構建筑的預埋件，其特征在于：所述底座(1)為矩形體結構，所述底座(1)四個拐角處均安裝有支耳(12)，所述支耳(12)一側面開設有多個螺孔，所述支耳(12)一側設有加長板(8)，所述加長板(8)一側面開設有多個與螺孔相對齊的小孔，所述小孔內安插有連接螺絲(11)，所述連接螺絲(11)一端螺紋連接在螺孔內。

3.根據權利要求1所述的一種鋼結構建筑的預埋件，其特征在于：所述連接耳(3)面向第一螺柱(4)的一面開設有第一盲孔，所述第一螺柱(4)端部安裝在第一盲孔內。

4.根據權利要求1所述的一種鋼結構建筑的預埋件，其特征在于：所述滑塊(5)與穿孔(13)相鄰的一側面開設有兩個第二盲孔，所述第二螺柱(7)端部固定在第二盲孔內。

5.根據權利要求1所述的一種鋼結構建筑的預埋件，其特征在于：所述底座(1)上表面中部位置開設有矩形口(14)，所述底座(1)上表面開設有多個用于使混凝土穿過的豎孔(15)。

6.根據權利要求1所述的一種鋼結構建筑的預埋件，其特征在于：所述預埋螺桿(6)上端外表面加工有外螺紋，所述預埋螺桿(6)下端連接固定在限位孔內，所述限位孔開設在調節塊(2)上表面。

技術總結
本技術提供一種鋼結構建筑的預埋件，包括底座，所述底座上表面安裝有兩個第一螺柱，一個所述第一螺柱上的兩個連接耳之間設有兩個套設在第一螺柱上的滑塊，所述滑塊面向連接耳的一面開設有穿孔，所述穿孔沿第一螺柱長度方向的兩側均設有第一螺母，一個所述第一螺柱上的滑塊與另一個第一螺柱上相對應的滑塊之間安裝有兩個第二螺柱，一個所述第一螺柱上的滑塊與另一個第一螺柱上相對應的滑塊之間設有兩個調節塊，所述調節塊一側面開設有兩個圓孔，所述圓孔沿第二螺柱長度方向的兩側均設有第二螺母，所述調節塊上表面安裝有豎向布置的預埋螺桿，本技術具有如下的有益效果：實現根據需要快速調整多個預埋螺桿之間的間距，提高通用性。

技術研發人員：邢濤
受保護的技術使用者：蕪湖恒馳鋼構有限公司
技術研發日：20240725
技術公布日：2025/4/28
