本發明涉及儲物房，具體是一種可折疊式移動儲物房。

背景技術：

1、儲物房的主要作用是用來存放一些物品，通常具有防水、防潮、防紫外線等功能，并能夠對存放的物品進行保護。

2、現有的儲物房主要是磚混或木材所建，建造成本高，建造時間長，并且空間固定無法移動，存在局限性，此外，部分儲物房也采用拼接的方式進行搭建，但是拼接的儲物房在搭建的過程中比較麻煩，搭建效率低，不能實現快速搭建，影響其使用的便捷性，而且拼接的儲物房僅為簡單的框架結構，搭建完成后內部缺少相應的儲物結構，不便于進行物品的離地存放，為此本領域技術人員提出了一種可折疊式移動儲物房，以解決上述背景中提出的問題。

技術實現思路

1、本發明的目的在于提供一種可折疊式移動儲物房，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：

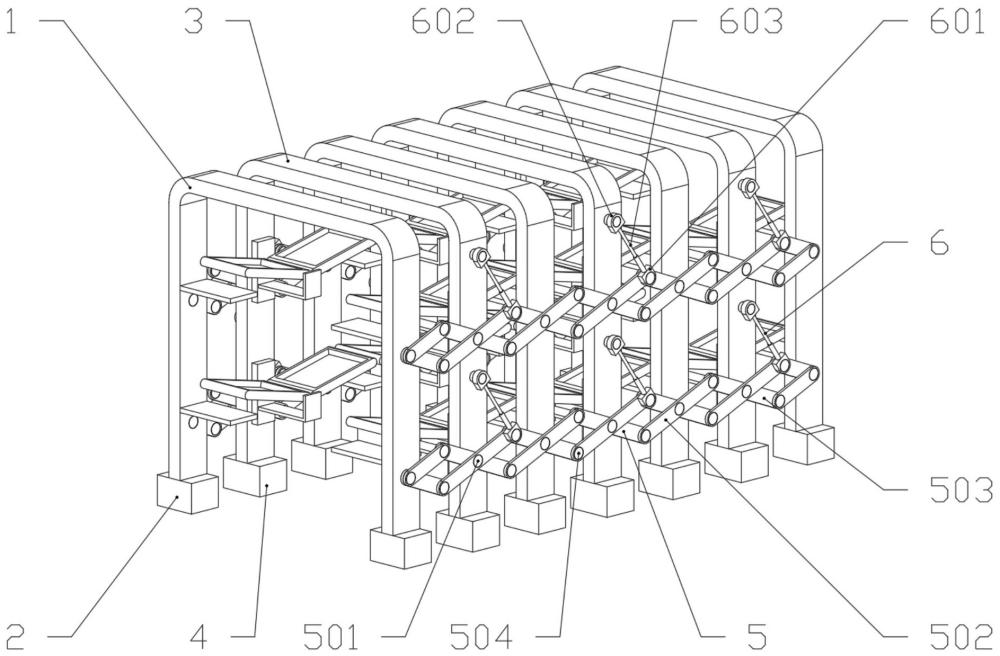

3、一種可折疊式移動儲物房，包括第一支架和第二支架，所述第一支架和第二支架的數量設置有若干，且第一支架和第二支架間隔分布，所述第一支架的底端安裝有第一底座，第二支架的底部安裝有第二底座，還包括：

4、剪叉臂組件，所述剪叉臂組件設置在第一支架和第二支架上，用于實現第一支架和第二支架的折疊移動；

5、驅動組件，所述驅動組件設置在第二支架上，用于驅動剪叉臂組件；

6、安裝于第二支架內壁兩側的安裝架，安裝架上安裝有l型的邊板，所述安裝架和邊板之間轉動設置有兩個活動軸，兩個活動軸在安裝架上對稱設置，所述活動軸固定連接置物架，置物架內開設有置物槽，所述第一支架上設置有支撐板；

7、收納組件，所述收納組件設置在安裝架內，用于在第一支架和第二支架進行折疊移動時對置物架進行收納展開；

8、推動組件，所述推動組件設置在第二支架內，用于驅動收納組件；

9、行走組件，所述行走組件設置在第二底座內，用于實現儲物房的移動。

10、作為本發明的一種優選技術方案，所述第一支架和第二支架的兩側以及頂部分別安裝有第一安裝塊和第二安裝塊，所述第一安裝塊和第二安裝塊固定連接折疊防護罩。

11、作為本發明的一種優選技術方案，所述剪叉臂組件包括若干組第一支臂和第二支臂，第一支臂的中部固定連接轉軸，所述第二支臂的中部與轉軸轉動連接，若干個轉軸轉動安裝于第一支架以及第二支架上，相鄰的所述第一支架和第二支架上的第一支臂和第二支臂的靠近端通過連接軸轉動連接。

12、作為本發明的一種優選技術方案，所述驅動組件包括轉動設置在第二支架上的第二連接座，第二連接座固定連接伸縮件，伸縮件遠離第二連接座的一端固定連接第一連接座，第一連接座與位于第二支架上的第一支臂的頂端轉動連接。

13、作為本發明的一種優選技術方案，所述推動組件包括開設在第二支架內部的推動腔，所述轉軸穿入推動腔的一端安裝有傳動軸，傳動軸上安裝有第一齒輪，所述推動腔內滑動設置有推動板，推動板上安裝有推動桿，推動桿上安裝有若干與傳動軸相對應的單面齒條，單面齒條與第一齒輪相嚙合，所述推動腔內開設有限位槽，限位槽內滑動設置有與推動板連接的限位桿。

14、作為本發明的一種優選技術方案，所述收納組件包括開設在安裝架內的活動腔，活動腔內安裝有滑軌，滑軌上滑動設置有雙面齒條，所述活動軸穿入活動腔的一端安裝有與雙面齒條嚙合的第二齒輪，所述雙面齒條固定連接同步架，同步架固定連接限位桿和推動桿。

15、作為本發明的一種優選技術方案，所述行走組件包括開設在第二底座底部的收納槽，所述收納槽的頂部滑動設置有與推動板連接的升降桿，升降桿的底部安裝有轉動座，轉動座上轉動設置有移動座，移動座上轉動設置有移動輪。

16、本發明具有以下有益之處：本發明通過若干第一支架以及第二支架的間隔分布，并配合剪叉臂組件以及驅動組件，使得相鄰第一支架和第二支架的間距發生改變，從而使得儲物房可以快速的收納展開，進而提高儲物房的搭建效率，并且在儲物房收納的狀態下，行走組件會伸出第二底座，從而方便移動處于收納狀態下的儲物房，此外本發明的儲物房還內置有置物架，在儲物房展開的過程中置物架也會同步進行展開，從而在儲物房展開后可以直接將物品放置于置物架上進行離地存放，使用較為便捷。

技術特征：

1.一種可折疊式移動儲物房，包括第一支架和第二支架，其特征在于，所述第一支架和第二支架的數量設置有若干，且第一支架和第二支架間隔分布，所述第一支架的底端安裝有第一底座，第二支架的底部安裝有第二底座，還包括：

2.根據權利要求1所述的一種可折疊式移動儲物房，其特征在于，所述第一支架和第二支架的兩側以及頂部分別安裝有第一安裝塊和第二安裝塊，所述第一安裝塊和第二安裝塊固定連接折疊防護罩。

3.根據權利要求1所述的一種可折疊式移動儲物房，其特征在于，所述剪叉臂組件包括若干組第一支臂和第二支臂，第一支臂的中部固定連接轉軸，所述第二支臂的中部與轉軸轉動連接，若干個轉軸轉動安裝于第一支架以及第二支架上，相鄰的所述第一支架和第二支架上的第一支臂和第二支臂的靠近端通過連接軸轉動連接。

4.根據權利要求3所述的一種可折疊式移動儲物房，其特征在于，所述驅動組件包括轉動設置在第二支架上的第二連接座，第二連接座固定連接伸縮件，伸縮件遠離第二連接座的一端固定連接第一連接座，第一連接座與位于第二支架上的第一支臂的頂端轉動連接。

5.根據權利要求3所述的一種可折疊式移動儲物房，其特征在于，所述推動組件包括開設在第二支架內部的推動腔，所述轉軸穿入推動腔的一端安裝有傳動軸，傳動軸上安裝有第一齒輪，所述推動腔內滑動設置有推動板，推動板上安裝有推動桿，推動桿上安裝有若干與傳動軸相對應的單面齒條，單面齒條與第一齒輪相嚙合，所述推動腔內開設有限位槽，限位槽內滑動設置有與推動板連接的限位桿。

6.根據權利要求5所述的一種可折疊式移動儲物房，其特征在于，所述收納組件包括開設在安裝架內的活動腔，活動腔內安裝有滑軌，滑軌上滑動設置有雙面齒條，所述活動軸穿入活動腔的一端安裝有與雙面齒條嚙合的第二齒輪，所述雙面齒條固定連接同步架，同步架固定連接限位桿和推動桿。

7.根據權利要求5所述的一種可折疊式移動儲物房，其特征在于，所述行走組件包括開設在第二底座底部的收納槽，所述收納槽的頂部滑動設置有與推動板連接的升降桿，升降桿的底部安裝有轉動座，轉動座上轉動設置有移動座，移動座上轉動設置有移動輪。

技術總結
本發明涉及儲物房技術領域，公開了一種可折疊式移動儲物房，包括第一支架和第二支架，且第一支架和第二支架間隔分布，所述第一支架的底端安裝有第一底座，第二支架的底部安裝有第二底座；本發明通過若干第一支架以及第二支架的間隔分布，并配合剪叉臂組件以及驅動組件，使得相鄰第一支架和第二支架的間距發生改變，從而使得儲物房可以快速的收納展開，進而提高儲物房的搭建效率，并且在儲物房收納的狀態下，行走組件會伸出第二底座，從而方便移動處于收納狀態下的儲物房，此外本發明的儲物房還內置有置物架，在儲物房展開的過程中置物架也會同步進行展開，從而在儲物房展開后可以直接將物品放置于置物架上進行離地存放，使用較為便捷。

技術研發人員：胡震海,沈卓
受保護的技術使用者：浙江多寶貝科技有限公司
技術研發日：
技術公布日：2025/4/24
