本發明涉及到建筑施工，具體涉及到一種可調節移動式吊籃裝置及施工方法。

背景技術：

1、在建筑外立面施工過程中，通常會設置外腳手架或者電動吊籃等裝置來輔助施工，由于外腳手架搭設成本較高，搭設時間較長，而且容易受到高度制約，故很少被使用；電動吊籃由于具備較多的優點而被廣泛運用。

2、電動吊籃主要有單點吊籃、雙點吊籃等形式，不論是何種形式，為了確保吊籃的安全性都會設置配重來穩定吊籃，由于配重較重一旦設置后就不便移動，如果要移動吊籃的位置，則需要卸下配重再移動，這種方式較為麻煩。

3、另外，單點吊籃只能夠懸吊尺寸相對小一些的吊籃，較長的吊籃則需要雙點吊籃懸吊，這種雙點吊籃的結構則需要更多的零部件，結構也會更加復雜。對于建筑外立面不規則或者存在轉角時，常規的雙點吊籃并不適用，其不能夠改變自身角度，需要更換不同吊籃類型，操作較為復雜，影響施工效率。

技術實現思路

1、本發明的目的是針對現有技術存在的問題，提供一種可調節移動式吊籃裝置及施工方法。

2、為實現上述目的，本發明采用的技術方案是：

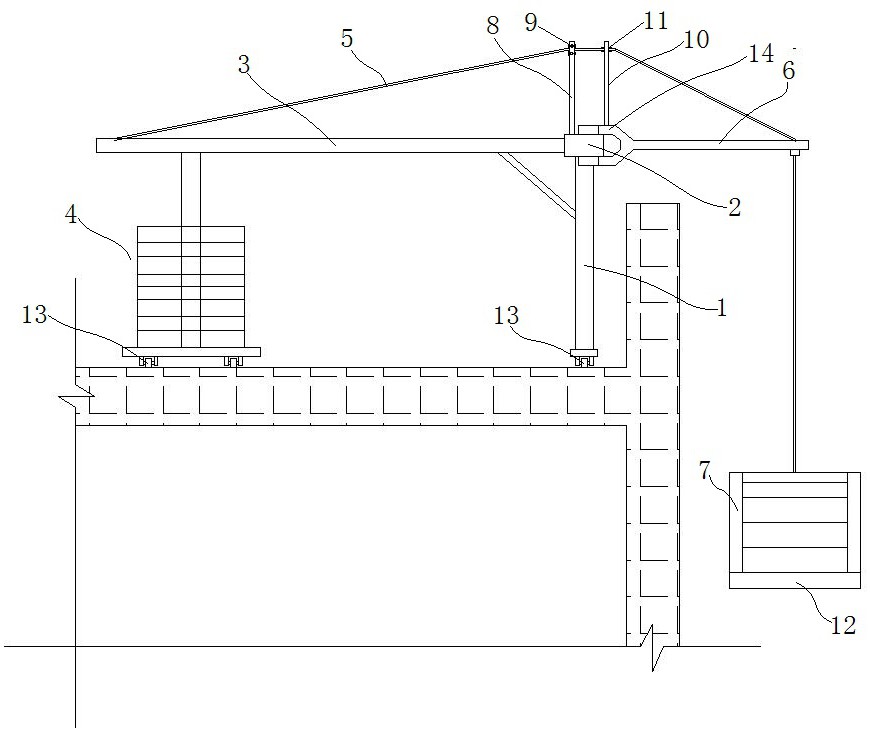

3、一種可調節移動式吊籃裝置，包括可移動的立柱，所述立柱上設有連接部，所述連接部的一側設有配重臂，所述配重臂下方設有可移動的配重支架，所述配重臂遠離所述立柱的一端連接有鋼絲繩；所述連接部的另一側設有一對可相對轉動的吊臂，所述吊臂遠離所述連接部的一端下方設有吊籃，所述連接部上方設有第一支桿，所述第一支桿上設有第一導向組件，所述吊臂上分別設有第二支桿，所述第二支桿上設有第二導向組件，所述鋼絲繩經過所述第一導向組件和第二導向組件后牽引至所述吊臂的端部并連接至所述吊籃，所述吊籃具有一對夾角可調節的吊籃底板。

4、在設置配重后調整吊籃的位置，以提升施工效率；通過一對可轉動的吊臂和吊籃的設置，可以改變吊籃的形狀，使其在一些夾角或者轉角位置也可以使用，提升了吊籃裝置的適應性和靈活性，能夠應對更多類型的外立面施工；而且整個吊籃裝置結構相對簡單，易于安裝和使用。

5、本吊籃裝置相較于傳統的單臂懸吊吊籃，它具有兩個吊臂，可以連接吊籃的兩端，使其能夠搭載大型的或者較長的吊籃，連接的穩定性和安全性也更高；相較于現有的雙臂吊籃，能夠省去更多的支架，無需設置兩套獨立的立柱、配重支架和配重臂，結構更加簡單，位置移動和調節更加方便，而且能夠實現不同長度尺寸的吊籃的懸吊，以及吊籃角度的調節。

6、所述第一支桿和所述第二支桿的設置，能夠分別搭載第一導向組件和第二導向組件，兩個導向組件的中軸線設置在不同方位上，在對鋼絲繩進行限位和導向的同時，也能夠改變鋼絲繩的走向，讓鋼絲繩能夠分別沿一對吊臂布置，并且在一對吊臂夾角改變過程中能夠自行牽引和控制鋼絲繩，讓鋼絲繩始終發揮其應有作用。

7、進一步的，所述立柱和所述配重支架的下方分別設有帶剎車的移動輪，能夠方便的移動已經設置好配重的整個吊籃裝置，提升其移動的靈活性。

8、進一步的，所述立柱為可升降立柱，所述配重臂和所述吊臂分別為可伸縮臂，所述配重支架為可升降支架，這樣就能夠根據實際工程需要實時調整其尺寸，長度、高度等均可以調節，以提升其適用范圍。

9、進一步的，所述鋼絲繩至少為一對，所述第一支桿為平行設置的兩根，每根所述鋼絲繩分別連接至一個所述吊臂，兩根所述鋼絲繩分別連接至所述吊籃的兩端；兩根所述鋼絲繩并行布置，相互之間不干擾，兩者可以相對獨立使用，也可以同步控制。

10、進一步的，所述第一導向組件包括一對第一導向輪，一對所述第一導向輪豎向布置；所述第一支桿上設有第一輪槽，一對所述第一導向輪安裝于所述第一輪槽內。

11、進一步的，所述第二導向組件包括一對第二導向輪，一對所述第二導向輪水平布置，以改變從所述第一導向組件牽引過來的鋼絲繩的走向；所述第二支桿的上方設有第二輪槽，一對所述第二導向輪安裝于所述第二輪槽內。一對所述第二導向輪的中軸線則是垂直所述第一導向輪的中軸線布置，它的作用是在水平方向上提供約束力，改變所述鋼絲繩的走向，讓鋼絲繩向兩側偏移，從而更好的到達所述吊臂的端部。

12、進一步的，所述吊臂的端部設有u形夾持結構，所述u形夾持結構可轉動的安裝于所述連接部的上下方，所述u形夾持結構具有弧形的嚙合端部，所述嚙合端部設有嚙合齒，相鄰的所述吊臂的嚙合端部嚙合連接，所述立柱或者所述連接部上還設有驅動所述嚙合端部轉動的驅動機構，利用所述嚙合端部上的嚙合齒可以讓相鄰的兩根吊臂嚙合連接在一起，當其中一個轉動時另一個也會轉動，實現一對所述吊臂的同步調節。

13、進一步的，一對所述吊籃底板具有弧形的端部，一對所述吊籃底板之間設有可轉動的連接臂，所述吊籃底板上設有連接所述連接臂的鎖定件，能夠讓所述吊籃以中部為旋轉中心在一定范圍內旋轉，從而改變吊籃的夾角。

14、進一步的，一對所述吊籃底板之間設有彈性連接網，所述吊籃底板靠近端部處設有若干插接孔，一對所述吊籃底板上相鄰的插接孔上插接有連接桿；所述吊籃底板上還分別設有固定式圍欄，一對所述固定式圍欄之間設有可拆卸的防護欄桿。

15、一種可調節移動式吊籃裝置的施工方法，所述施工方法至少包括如下步驟：

16、將吊籃裝置搭設在建筑物的頂部，在所述配重支架上設置好配重；

17、對于無轉角施工，所述吊籃為無夾角狀態，橫向移動所述立柱和所述配重支架，使所述吊籃與所述建筑物的外立面保持可施工的安全距離，鎖定所述立柱和所述配重支架，人員進入所述吊籃進行施工；當需要切換不同外立面施工區域時，解除所述立柱和所述配重支架的鎖定，縱向移動所述立柱和所述配重支架至其它施工區域，再次鎖定所述立柱和所述配重支架后繼續施工；

18、對于有轉角施工，所述吊籃為夾角狀態，通過調節一對所述吊臂的夾角和一對所述鋼絲繩的張緊程度，改變一對所述吊籃底板之間的夾角至所需夾角狀態；橫向移動所述立柱和所述配重支架，使所述吊籃與所述建筑物的外立面保持可施工的安全距離，鎖定所述立柱和所述配重支架，人員進入所述吊籃進行施工；當需要切換不同外立面施工區域時，解除所述立柱和所述配重支架的鎖定，縱向移動所述立柱和所述配重支架至其它施工區域，在切換施工區域過程中，若需要調節夾角則進行再次調節，鎖定所述立柱和所述配重支架后繼續施工。

19、與現有技術相比，本發明的有益效果是：1、在設置配重后調整吊籃的位置，以提升施工效率；通過一對可轉動的吊臂和吊籃的設置，可以改變吊籃的形狀，使其在一些夾角或者轉角位置也可以使用，提升了吊籃裝置的適應性和靈活性，能夠應對更多類型的外立面施工；而且整個吊籃裝置結構相對簡單，易于安裝和使用；2、本吊籃裝置相較于傳統的單臂懸吊吊籃，它具有兩個吊臂，可以連接吊籃的兩端，使其能夠搭載大型的或者較長的吊籃，連接的穩定性和安全性也更高；相較于現有的雙臂吊籃，能夠省去更多的支架，無需設置兩套獨立的立柱、配重支架和配重臂，結構更加簡單，位置移動和調節更加方便，而且能夠實現不同長度尺寸的吊籃的懸吊，以及吊籃角度的調節；3、所述第一支桿和所述第二支桿的設置，能夠分別搭載第一導向組件和第二導向組件，兩個導向組件的中軸線設置在不同方位上，在對鋼絲繩進行限位和導向的同時，也能夠改變鋼絲繩的走向，讓鋼絲繩能夠分別沿一對吊臂布置，并且在一對吊臂夾角改變過程中能夠自行牽引和控制鋼絲繩，讓鋼絲繩始終發揮其應有作用；4、所述吊籃通過一對所述吊籃底板的設置，能以中部為旋轉中心在一定范圍內旋轉，從而改變吊籃的夾角，配合所述鎖定件能夠在夾角調整好后鎖定以保持夾角；5、所述彈性連接網、所述連接桿和所述防護欄桿的設置既不影響吊籃的夾角調節，也兼顧了整體的安全性。
