本發明涉及電力設備，具體為一種電線桿立桿裝置。

背景技術：

1、穩定的電力供應是工業生產的基礎保障，電線桿將電力輸送到工廠、企業等生產場所，為各類生產設備提供動力，支持工業生產的正常運轉，推動地區經濟發展，同時相比地下電纜，電線桿安裝和維護的成本相對較低。其安裝過程相對簡單，不需要進行大規模的地下挖掘工作，減少了施工成本和對周邊環境的破壞；在維護時，也無需使用專門的地下探測設備和復雜的挖掘工具，降低了維護成本和時間成本，在一些偏遠地區或發生自然災害時，電線桿上的通信線路能夠保障應急通信的暢通，為救援工作提供信息傳遞渠道，有助于及時開展救援行動，減少災害損失。

2、電線桿由于自身重量大的特點，安裝過程中往往需要重型起重設備輔助安裝，如公告號為cn112412151b的專利公開了一種電線桿立桿裝置，涉及電線桿安裝領域，所述移動機構上設有打洞機構，所述移動機構的上端中部設有轉動機構，所述轉動機構上安裝有抬升機構；本發明所述的一種電線桿立桿裝置，通過通心球在球面板上的自由轉動可保持電線桿在離地狀態下的絕對豎直，豎桿質量高，不易傾斜，固定牢固，安全性高，通過連接機構在第二轉臂上的旋轉，可以更加方便的將卡軸固定在固定機構上，同時可在重力作用下調整電線桿的位置，提高電線桿與地面的垂直度，豎桿固定桁架牢固，通過連桿利用杠桿原理將電線桿的重力放大施加在電機上，將電機下壓，節能環保，通過電機帶動鉆筒旋轉鉆出電線桿洞，電線桿洞較小，耗能小，通過鉆筒自動將泥土帶出，勞動強度小。

3、諸如上述專利的現有技術中，扶正裝置具有減少人身勞動強度，提高施工效率的優點，但是共同存在的不足之處就是針對偏遠地區以及山林間等大型設備無法涉足的地區，電線桿立桿作業仍需要人用繩索拉起電線桿后人工扶持電線桿進入預先挖設好的洞內，進入填土完成作業，一方面此過程中人工扶持電線桿具有危險性，另一方面人工扶持電線桿無法保證電線桿的豎直狀態，若有傾斜現象后期電線桿有可能出現歪斜加重或者倒塌，進而會造成電力設備的損壞。

技術實現思路

1、本發明的目的是提供一種電線桿立桿裝置，以解決上述現有技術中的不足之處。

2、為了實現上述目的，本發明提供如下技術方案：一種電線桿立桿裝置，包括固定座，所述固定座上轉動連接有轉動座，轉動座上滑動連接有滑動座，轉動座與滑動座之間設置有第一鎖止件，滑動座上可拆卸式連接有蓋板，滑動座上滑動連接有弧形夾板，弧形夾板與滑動座之間設置有第二鎖止件，滑動座與蓋板上分別設置有多個導向輪，當蓋板連接至滑動座上時，弧形槽與位于夾持工位的弧形夾板配合夾持電線桿，各導向輪沿弧形槽的周向呈圓周陣列排布以與電線桿的周側抵接，轉動座相對固定座轉動至將電線桿立直時觸發第一鎖止件與第二鎖止件解鎖。

3、進一步的，所述第二鎖止件包括連接桿，所述連接桿滑動安裝在滑動座內，所述弧形夾板與連接桿固定連接，連接桿遠離弧形夾板的兩端分別固定有一個第一楔形塊，所述轉動座內沿第一齒條的長度方向滑動安裝有第一勾板，所述第一勾板端部固定有兩個第二楔形塊，每組正對的第二楔形塊的斜面與第一楔形塊的斜面之間滑觸抵接配合，所述滑動座內滑動安裝有第二勾板，所述第二勾板的滑動方向與弧形夾板的滑動方向平行，所述第二勾板的勾部與第一勾板的勾部鉤鎖，所述第二勾板的端部貫穿延伸出轉板，所述第二勾板側面固定有楔形推塊，當?shù)诙窗寤瑒?dòng)時首先勾部與第一勾板解除鉤鎖，然后楔形推塊側面可推動第一勾板沿著安裝方向滑動。

4、進一步的，所述第一勾板側面通過導向桿與轉動座連接有第一復位彈簧，所述第二勾板中部通過導向桿與轉板連接有第二復位彈簧。

5、進一步的，所述第一鎖止件包括第二齒條，所述第二齒條固定在第二勾板遠離第一勾板的側面，所述轉動座內轉動安裝有第三齒輪，第三齒輪與第二齒條嚙合，所述轉動座內滑動安裝有第三齒條，第三齒輪與第三齒條嚙合，所述第三齒條與第二齒條平行且齒條正對，其端部延伸出轉動座并固定有插銷，所述滑動座正對插銷的一面開設有配合插銷使用的插孔。

6、進一步的，還包括移動機構，所述移動機構包括固定在轉動座上表面的第一齒條，滑動座上轉動連接有第一齒輪與第二齒輪，第一齒輪與第一齒條嚙合且第一齒輪與第二齒輪嚙合，其中一個所述導向輪與第二齒輪之間通過傳動組件傳動連接。

7、進一步的，所述傳動組件包括第一鏈輪以及第二鏈輪，第一鏈輪與其中一個導向輪同軸固定，第二鏈輪與第二齒輪同軸固定，第一鏈輪與第二鏈輪通過鏈條傳動連接。

8、進一步的，對于設置在滑動座上的導向輪，其輪軸與滑動座之間設置有彈簧伸縮桿，彈簧伸縮桿的一端通過支桿與滑動座固定連接，另一端通過阻尼軸承與所述輪軸轉動連接。

9、進一步的，所述導向輪與電線桿的接觸面為防滑材料。

10、在上述技術方案中，本發明提供的一種電線桿立桿裝置，通過弧形夾板與蓋板內側的弧面可對電線桿進行夾緊，同時轉動座的轉動可在重型設備無法涉及的地形僅通過簡單的拉索拉動，使得電線桿在無人扶持的狀態下達到豎直狀態，通過導向輪圓形陣列的軸心與弧形夾板的軸心同軸，可保證電線桿始終處于豎直狀態，導向輪與移動機構的配合使得電線桿穩定進入預先挖設的洞內，利用電線桿自身重力穩定下降的同時，移動機構自動移動將洞口的位置露出，進而方便填土作業，整體裝置使用方便，避免電線桿立起過程中人員接近，保障了人身安全同時保障了電線桿的豎直狀態，避免后期電線桿傾斜或者倒塌。

技術特征：

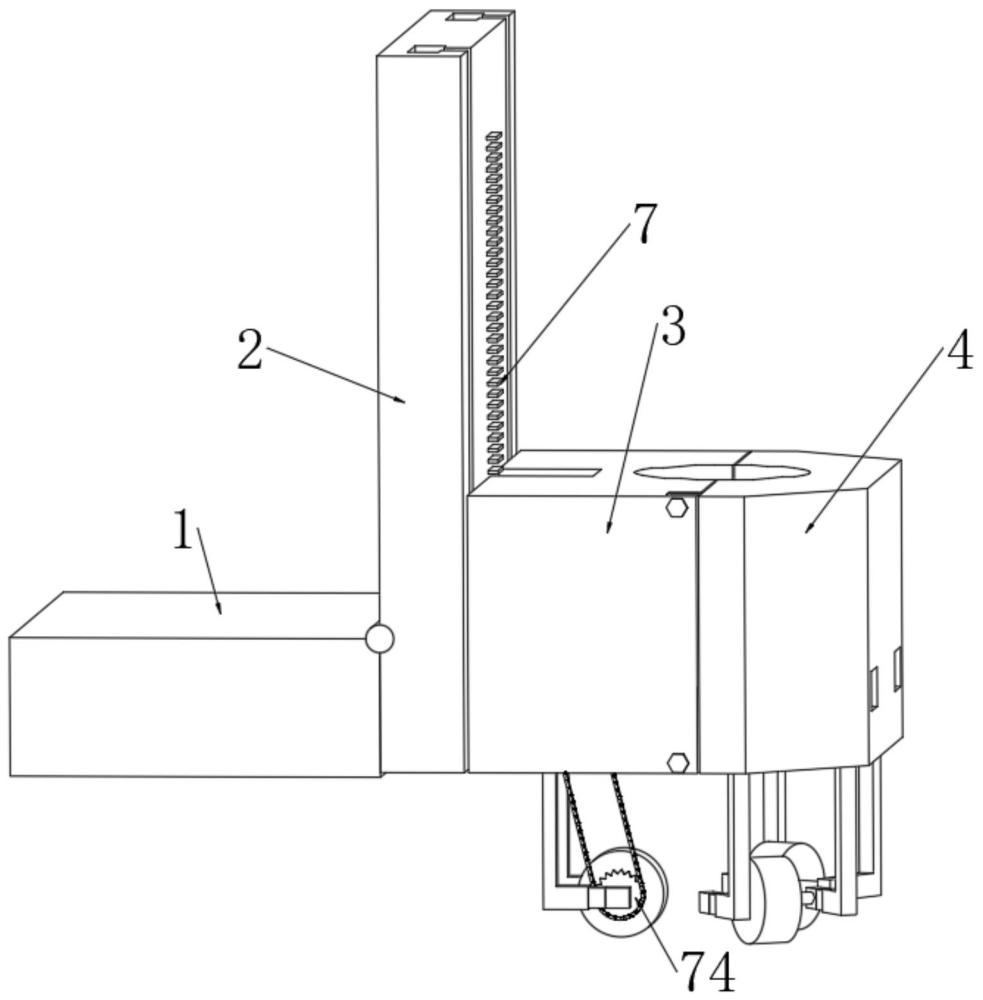

1.一種電線桿立桿裝置，包括固定座（1），其特征在于：所述固定座（1）上轉動連接有轉動座（2），轉動座（2）上滑動連接有滑動座（3），轉動座（2）與滑動座（3）之間設置有第一鎖止件（5），滑動座（3）上可拆卸式連接有蓋板（4）；

2.根據權利要求1所述的一種電線桿立桿裝置，其特征在于，所述第二鎖止件（6）包括連接桿（61），所述連接桿（61）滑動安裝在滑動座（3）內，所述弧形夾板（31）與連接桿（61）固定連接，連接桿（61）遠離弧形夾板（31）的兩端分別固定有一個第一楔形塊（63），所述轉動座（2）內沿第一齒條（71）的長度方向滑動安裝有第一勾板（64），所述第一勾板（64）端部固定有兩個第二楔形塊（62），每組正對的第二楔形塊（62）的斜面與第一楔形塊（63）的斜面之間滑觸抵接配合；

3.根據權利要求2所述的一種電線桿立桿裝置，其特征在于，所述第一勾板（64）側面通過導向桿與轉動座（2）連接有第一復位彈簧（67），所述第二勾板（65）中部通過導向桿與轉板連接有第二復位彈簧（68）。

4.根據權利要求2所述的一種電線桿立桿裝置，其特征在于，所述第一鎖止件（5）包括第二齒條（51），所述第二齒條（51）固定在第二勾板（65）遠離第一勾板（64）的側面，所述轉動座（2）內轉動安裝有第三齒輪（52），第三齒輪（52）與第二齒條（51）嚙合，所述轉動座（2）內滑動安裝有第三齒條（53），第三齒輪（52）與第三齒條（53）嚙合，所述第三齒條（53）與第二齒條（51）平行且齒條正對，其端部延伸出轉動座（2）并固定有插銷（54），所述滑動座（3）正對插銷（54）的一面開設有配合插銷（54）使用的插孔。

5.根據權利要求1所述的一種電線桿立桿裝置，其特征在于，還包括移動機構（7），所述移動機構（7）包括固定在轉動座（2）上表面的第一齒條（71），滑動座（3）上轉動連接有第一齒輪（72）與第二齒輪（73），第一齒輪（72）與第一齒條（71）嚙合且第一齒輪（72）與第二齒輪（73）嚙合，其中一個所述導向輪（75）與第二齒輪（73）之間通過傳動組件（74）傳動連接。

6.根據權利要求5所述的一種電線桿立桿裝置，其特征在于，所述傳動組件（74）包括第一鏈輪（741）以及第二鏈輪（742），第一鏈輪（741）與其中一個導向輪（75）同軸固定，第二鏈輪（742）與第二齒輪（73）同軸固定，第一鏈輪（741）與第二鏈輪（742）通過鏈條傳動連接。

7.根據權利要求1所述的一種電線桿立桿裝置，其特征在于，對于設置在滑動座（3）上的導向輪（75），其輪軸與滑動座（3）之間設置有彈簧伸縮桿（8），彈簧伸縮桿（8）的一端通過支桿與滑動座（3）固定連接，另一端通過阻尼軸承（76）與所述輪軸轉動連接。

8.根據權利要求1或7所述的一種電線桿立桿裝置，其特征在于，所述導向輪（75）與電線桿的接觸面為防滑材料。

技術總結
本發明公開了一種電線桿立桿裝置，涉及電力設備技術領域，包括固定座，所述固定座上轉動連接有轉動座，轉動座上滑動連接有滑動座，轉動座與滑動座之間設置有第一鎖止件，滑動座上可拆卸式連接有蓋板，滑動座上滑動連接有弧形夾板，通過弧形夾板與蓋板內側的弧面可對電線桿進行夾緊，同時轉動座的轉動可在重型設備無法涉足的地形僅通過簡單的繩索拉動，使得電線桿在無人靠近扶持的狀態下達到豎直狀態，通過導向輪圓形陣列的軸心與弧形夾板的軸心同軸，可保證電線桿始終處于豎直狀態，整體裝置使用方便，避免電線桿立起過程中人員接近，保障了人身安全同時保障了電線桿的豎直狀態，避免后期電線桿傾斜或者倒塌。

技術研發人員：楊哲青,徐曉斌,李艷君,程章俊,桂海燕,何立正,桂小龍,張金焱,查俊,余可,吳嘉誠,邵金福,徐瑞翔,張寧
受保護的技術使用者：國網安徽省電力有限公司潛山市供電公司
技術研發日：
技術公布日：2025/4/24
