本發明涉及在使下邊框的邊緣部與防水底座的上表面重合的狀態下將邊框體設置于浴室與脫衣室之間的浴室用門窗的安裝結構。

背景技術：

設置在浴室和與浴室相鄰的脫衣室之間的浴室用門窗以使得不會從浴室漏水在確保了阻水性的狀態下進行設置。例如專利文獻1中記載了通過在防水底座與下邊框之間配設阻水材料來防止浴室的水漏出到外部。

專利文獻1：日本特開2001－173317號公報

技術實現要素：

上述阻水材料當然是優選遍及下邊框全長的部位與防水底座及下邊框連續地抵接。然而，難以用樹脂高精度地成形出如浴室的防水底座一樣具有較大面積的部件，并且其與下邊框相向的面也不一定平坦。此外，由鋁合金和樹脂成形的下邊框，由于相對于截面呈長條狀，所以容易受到成形誤差或翹曲等變形的影響，并且其與防水底座相向的面也不一定平坦。因此，在使阻水材料位于二者之間的狀態下設置邊框體時，難以使阻水材料遍及下邊框全長地與防水底座及下邊框連續地抵接。

本發明是鑒于上述情況而完成的，其目的在于提供一種能夠更可靠地防止從浴室漏水的浴室用門窗的安裝結構。

為了實現上述目的，本發明涉及的浴室用門窗的安裝結構，在使下邊框的邊緣部與防水底座的上表面重合的狀態下將邊框體設置于浴室和與上述浴室相鄰的脫衣室之間，其中，在上述防水底座的阻水面與上述下邊框的阻水面之間配設阻水材料來阻止進入彼此之間的水通過，并且在上述防水底座與上述下邊框之間設置有壓接機構以維持使上述阻水材料與上述防水底座及上述下邊框均壓接的狀態。

根據本發明，由于在防水底座與下邊框之間設置有壓接機構，所以能夠遍及下邊框全長地消除阻水材料未與防水底座及下邊框壓接的部分，能夠更可靠地防止從浴室漏水。

此外，在本發明的上述浴室用門窗的安裝結構中，上述壓接機構具有按壓部件，該按壓部件配設于上述防水底座和上述下邊框中的一方，在上述防水底座的阻水面與上述下邊框的阻水面之間配設有上述阻水材料的狀態下與上述防水底座及上述下邊框中的另一方抵接時，朝向使上述防水底座的阻水面和上述下邊框的阻水面彼此靠近的方向按壓。

根據本發明，在由按壓部件向彼此靠近的方向按壓的防水底座的阻水面與下邊框的阻水面之間壓接有阻水材料，能夠更可靠地防止從浴室漏水。

此外，在本發明的上述浴室用門窗的安裝結構中，上述防水底座和上述下邊框以其各自的上述阻水面沿著上下方向并設的方式構成，上述按壓部件相對于上述防水底座朝向下方按壓上述下邊框。

根據本發明，通過按壓部件使上下方向上并設的防水底座的阻水面與下邊框的阻水面靠近，使得配設在彼此之間的阻水材料與各阻水面均壓接。

此外，在本發明的上述浴室用門窗的安裝結構中，上述防水底座和上述下邊框以其各自的上述阻水面沿著進深方向并設的方式構成，上述按壓部件相對于上述防水底座朝向上述脫衣室按壓上述下邊框。

根據本發明，通過按壓部件使進深方向上并設的防水底座的阻水面與下邊框的阻水面靠近，使得配設在彼此之間的阻水材料與各阻水面均壓接。

此外，在本發明的上述浴室用門窗的安裝結構中，設置于上述防水底座和上述下邊框中的一方的按壓部件以可變位至抵接位置和非抵接位置這兩個位置的方式可移動地配設于上述防水底座和上述下邊框中的一方，上述抵接位置是與上述防水底座和上述下邊框中的另一方抵接的位置，上述非抵接位置是不與上述防水底座和上述下邊框中的另一方抵接的位置。

根據本發明，通過將按壓部件配置于非抵接位置，能夠容易地將阻水材料配設在防水底座的阻水面與下邊框的阻水面之間，然后將按壓部件配置于抵接位置，由此能夠使阻水材料與各阻水面均壓接。

此外，在本發明的上述浴室用門窗的安裝結構中，上述防水底座具有另外成形的延長部件，使配設于上述下邊框的按壓部件與上述延長部件抵接。

根據本發明，與防水底座的形狀無關地，能夠通過延長部件使按壓部件抵接于任意位置。因此，能夠考慮阻水性或組裝作業性來設定按壓部件的抵接位置，從而能夠提高阻水性和組裝作業性。

此外，在本發明的上述浴室用門窗的安裝結構中，上述壓接機構包括：卡合突起，其設置于上述防水底座和上述下邊框中的一方；以及鉤部，其設置于上述防水底座和上述下邊框中的另一方，在上述防水底座的阻水面與上述下邊框的阻水面之間配設有上述阻水材料的狀態下朝向使上述防水底座的阻水面和上述下邊框的阻水面彼此靠近的方向按壓時，上述卡合突起與上述鉤部卡合，限制上述防水底座和上述下邊框向彼此分離的方向移動。

根據本發明，如果在防水底座的阻水面與下邊框的阻水面之間配設有阻水材料的狀態下朝向使防水底座的阻水面和下邊框的阻水面彼此靠近的方向按壓，則卡合突起與鉤部卡合，維持阻水材料被壓接的狀態不變，因此在組裝作業性方面較有利。

此外，在本發明的上述浴室用門窗的安裝結構中，上述壓接機構包括：螺紋孔，其形成于上述防水底座和上述下邊框中的一方，沿著與上述阻水面交叉的方向延伸；以及螺釘部件，其與上述螺紋孔螺合，螺釘部的前端面能夠與在上述防水底座和上述下邊框中的另一方沿著上述阻水面延伸的抵接面抵接，在上述螺釘部的前端面與上述抵接面抵接的狀態下使上述螺釘部件螺進，使上述防水底座和上述下邊框沿著上述螺釘部件的螺進方向相對移動，由此使上述阻水材料與上述防水底座及上述下邊框均壓接。

根據本發明，在螺釘部的前端面與防水底座和下邊框中的任一方抵接的狀態下使螺釘部件螺進時，防水底座和下邊框相對移動，因此維持阻水材料與各阻水面均壓接的狀態。螺進是指使螺釘部件向適當方向旋轉而使其在軸向上移動。

此外，在本發明的上述浴室用門窗的安裝結構中，上述防水底座和上述下邊框具有：第一組阻水面，其沿著上下方向并設；以及第二組阻水面，其沿著進深方向并設，上述壓接機構包括：導向通路，其以相對于上述第一組阻水面和上述第二組阻水面均傾斜地延伸的方式設置于上述下邊框；滑塊，其沿著上述導向通路的延伸方向可滑動地配設；螺紋孔，其在沿著上述第一組阻水面和上述第二組阻水面中的一方的方向上設置于上述防水底座的支承壁部；以及螺釘部件，其經由設置于上述滑塊的插通孔與上述防水底座的螺紋孔螺合，其中伴隨由上述螺釘部件的螺進產生的上述滑塊的移動，使上述防水底座和上述下邊框沿著上述導向通路的延伸方向相對移動，使上述阻水材料與上述防水底座及上述下邊框壓接。

根據本發明，當使螺釘部件螺進時，滑塊沿著導向通路的延伸方向移動，防水底座和下邊框沿著導向通路的延伸方向相對地移動。由此，維持配設在第一組阻水面之間的阻水材料與各阻水面均壓接的狀態，并且維持配設在第二組阻水面之間的阻水材料與各阻水面均壓接的狀態。

此外，在本發明的上述浴室用門窗的安裝結構中，上述防水底座具有另外成形的延長部件，在上述延長部件設置有上述螺紋孔。

根據本發明，與防水底座的形狀無關地，能夠通過延長部件使螺紋孔設置在任意位置。因此，能夠考慮阻水性或組裝作業性來設定螺紋孔的位置，從而能夠提高阻水性和組裝作業性。

根據本發明，由于在防水底座與下邊框之間設置有壓接機構，能夠遍及下邊框全長地消除阻水材料未與防水底座及下邊框壓接的部分，能夠更可靠地防止從浴室漏水。

附圖說明

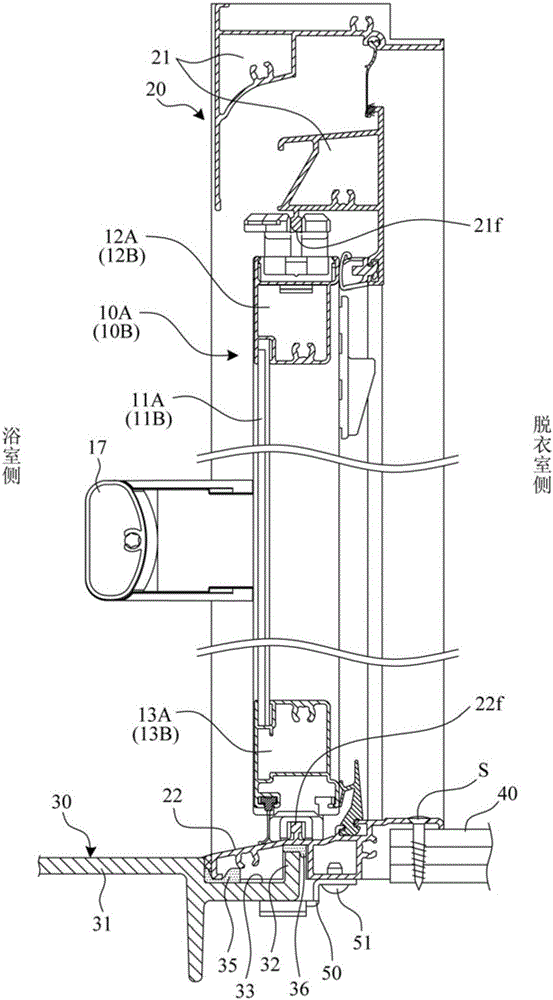

圖1是應用本發明的實施方式1的安裝結構的浴室用門窗的縱截面圖。

圖2是圖1所示的浴室用門窗的橫截面圖。

圖3是表示圖1所示的浴室用門窗的主要部分的放大縱截面圖。

圖4是表示圖1所示的浴室用門窗的主要部分的放大橫截面圖。

圖5是放大表示將圖1所示的浴室用門窗的邊框體載置于防水底座之前的狀態的分解縱截面圖。

圖6是放大表示將圖1所示的浴室用門窗的邊框體載置于防水底座的狀態的分解縱截面圖。

圖7(a)、圖7(b)是從下方觀察圖1所示的浴室用門窗的主要部分而得到的，圖7(a)是將按壓部件配置于非抵接位置的狀態的立體圖，圖7(b)是將按壓部件配置于抵接位置的狀態的立體圖。

圖8是表示應用本發明的實施方式2的安裝結構的浴室用門窗的主要部分的縱截面圖。

圖9是表示圖8所示的浴室用門窗的主要部分的橫截面圖。

圖10是表示將圖8所示的浴室用門窗的邊框體載置于防水底座之前的狀態的分解縱截面圖。

圖11是表示將圖8所示的浴室用門窗的邊框體載置于防水底座的狀態的分解縱截面圖。

圖12是表示應用本發明的實施方式3的安裝結構的浴室用門窗的主要部分的縱截面圖。

圖13是表示圖12所示的浴室用門窗的主要部分的橫截面圖。

圖14是表示將圖12所示的浴室用門窗的邊框體載置于防水底座之前的狀態的分解縱截面圖。

圖15是表示將圖12所示的浴室用門窗的邊框體載置于防水底座的狀態的分解縱截面圖。

圖16是表示應用本發明的實施方式4的安裝結構的浴室用門窗的主要部分的縱截面圖。

圖17是表示將圖16所示的浴室用門窗的邊框體載置于防水底座之前的狀態的分解縱截面圖。

圖18是表示將圖16所示的浴室用門窗的邊框體載置于防水底座的狀態的縱截面圖。

圖19即圖19(a)和圖19(b)是從下方觀察圖16所示的浴室用門窗的主要部分而得到的，圖19(a)是將按壓部件配置于非抵接位置的狀態的立體圖，圖19(b)是將按壓部件配置于抵接位置的狀態的立體圖。

圖20是表示應用本發明的實施方式5的安裝結構的浴室用門窗的主要部分的縱截面圖。

圖21是表示將圖20所示的浴室用門窗的邊框體載置于防水底座之前的狀態的分解縱截面圖。

圖22是表示應用本發明的實施方式6的安裝結構的浴室用門窗的主要部分的縱截面圖。

圖23是表示將圖22所示的浴室用門窗的邊框體載置于防水底座之前的狀態的分解縱截面圖。

圖24是表示應用本發明的實施方式7的安裝結構的浴室用門窗的主要部分的縱截面圖。

圖25是表示將圖24所示的浴室用門窗的邊框體載置于防水底座之前的狀態的分解縱截面圖。

圖26是表示將圖24所示的浴室用門窗的邊框體載置于防水底座的狀態的縱截面圖。

符號說明

20邊框體；22、122、222、322、422、522下邊框；22b、222b、322b、422b防水底座蓋部；22d外觀面蓋部；22e下端彎折部；30、130、230防水底座；32縱板部；33收容凹部；34階差面；35、36、135、235、236、335、336、435、535、536阻水材料；50、150按壓部件；122d下端彎折部；131、231地板部；240、340、410、440延長部件；322a1、340c螺紋孔；420、502螺釘部件；421螺釘部；450a鉤部；500滑塊；501螺釘插通孔；522g卡合突起。

具體實施方式

以下，參照附圖來詳細說明本發明涉及的浴室用門窗的安裝結構的優選實施方式。

實施方式1

圖1和圖2表示應用本發明的實施方式1的安裝結構的浴室用門窗。這里例示的浴室用門窗設置于浴室和與浴室相鄰的脫衣室之間作為出入口的部分。在本實施方式1中，特別例示了被稱為折疊門的浴室用門窗。折疊門包括：兩個門窗扇10A、10B、以及可開閉地支承兩個門窗扇10A、10B的邊框體20。兩個門窗扇10A、10B是通過分別將上框12A、12B、下框13A、13B和左右縱框14A、15A、14B、15B安裝于面材11A、11B的四周而構成的，經由連結框16可彼此折疊地連結。邊框體20是通過將上邊框21、下邊框22和左右縱邊框23組合成四邊框而構成的。構成門窗扇10A、10B的框12A、12B、13A、13B、14A、14B、15A、15B、連結框16、以及構成邊框體20的邊框21、22、23例如是由鋁合金或樹脂成形的擠壓型材，各自在整個全長上具有大致相同的截面。

在該折疊門中，作為一個門窗扇10A的懸吊側的縱框14A能夠以沿著上下方向的軸芯為中心旋轉，并且在上邊框21和下邊框22的長度方向上的移動被限制的狀態下支承于邊框體20。而作為另一個門窗扇10B的門窗扇前端的縱框15B能夠以沿著上下方向的軸芯為中心旋轉，并且以能夠沿著形成于上邊框21和下邊框22的導軌21f、22f滑動的方式支承于邊框體20。因此，在圖2所示的狀態下，如果施加使連結框16向浴室側移動的操作力，則連結框16向浴室側突出，并且兩個門窗扇10A、10B以作為門窗扇前端的縱框15B向作為懸吊側的縱框14A靠近的方式折疊，使邊框體20開放。圖中的符號17、18分別是用于對門窗扇10A、10B進行開閉操作的操作手柄。

另一方面，在浴室中，在安裝浴室用門窗之前預先設置有防水底座30。防水底座30包括：構成浴室的地板部分的地板部31、以及從地板部31的周圍向上方立設的縱板部32，例如由樹脂一體成形。如圖1和圖3所示，該防水底座30以如下方式設置：地板部31的上表面低于構成脫衣室的地板面的地板材40的上表面，而縱板部32的上端超過地板材40的上表面地突出。在縱板部32的外表面與地板材40的端面之間適當地確保有間隙。

此外，在實施方式1使用的防水底座30中的位于地板部31與縱板部32之間的部位設置有收容凹部33。收容凹部33是以比地板部31的上表面稍低的方式形成的凹狀部分，設置于地板部31周圍的整周。在該收容凹部33中收容有側壁板SW的下端部。側壁板SW構成浴室的側壁，配設于除了作為浴室的出入口的部分以外的部位。

以下，對以設置有上述防水底座30的浴室作為安裝對象的浴室用門窗的具體結構進行說明，并且詳細說明本發明的特征部分。

如圖3所示，邊框體20的下邊框22具有下述尺寸，其浴室側的邊緣部能夠覆蓋防水底座30的收容凹部33的上表面且其脫衣室側的邊緣部能夠覆蓋地板材40的上表面，并且具有大致角筒狀的下邊框基部22a。下邊框基部22a具有能夠配置在防水底座30的縱板部32與脫衣室的地板材40之間的間隙中的進深尺寸。在該下邊框基部22a，在浴室側的上邊緣部分設置有防水底座蓋部22b，并且在脫衣室側的上邊緣部分設置有地板材蓋部22c。

防水底座蓋部22b是從下邊框基部22a的上邊緣部分起大致呈水平地延伸后，朝向浴室逐漸向下方傾斜的平板狀部分。在防水底座蓋部22b的延伸端部設置有外觀面蓋部22d和下端彎折部22e。外觀面蓋部22d是從防水底座蓋部22b的延伸端部向下方彎折的部分。外觀面蓋部22d的彎折長度形成為與防水底座30中地板部31和收容凹部33之間的階差大致相等的尺寸。下端彎折部22e是從外觀面蓋部22d的下端朝向脫衣室側大致垂直地彎折的部分。防水底座蓋部22b的從下邊框基部22a的上邊緣部分起的延伸長度設定為與防水底座30中從地板部31和收容凹部33的階差面34至縱板部32的外周面的距離大致相等的尺寸。在防水底座蓋部22b的從下邊框基部22a起水平延伸的部分的上表面突設有用于引導門窗扇10B的縱框15B的導軌22f。

地板材蓋部22c從下邊框基部22a的上邊緣部起大致水平地延伸后朝向上方彎折，進而從彎折上端朝向脫衣室側彎折而構成。地板材蓋部22c的延伸端部朝向下方彎折。

此外，在下邊框22的下邊框基部22a的下表面配設有按壓部件50。如圖3和圖5所示，按壓部件50在支承板部50a的一端部具有按壓板部50b，通過使支承螺釘51隔著支承板部50a與下邊框基部22a的下表面螺合，按壓部件50能夠圍繞支承螺釘51的軸心旋轉。支承板部50a以遠離下邊框基部22a的下表面的方式大致垂直地彎折后，朝向遠離支承螺釘51的方向大致垂直地彎折。因此，按壓板部50b的上表面在遠離下邊框基部22a的下表面的位置以與下邊框基部22a的下表面大致平行的方式延伸。按壓板部50b以從支承板部50a的兩側突出的方式較寬地形成，在各端部具有傾斜導向部50c。傾斜導向部50c是以隨著遠離支承板部50a而逐漸向下方傾斜的方式延伸的部分。傾斜導向部50c的延伸端部分別與導入導向部50d相連，導入導向部50d以與支承板部50a大致平行的方式延伸。

該按壓部件50形成為如下尺寸：在以相對于支承螺釘51按壓板部50b位于浴室側的方式配置的情況下，按壓板部50b能夠與防水底座蓋部22b的超出水平延伸部分而向下方傾斜的部分相向。在本實施方式1中，使用將支承板部50a、按壓板部50b、傾斜導向部50c和導入導向部50d由金屬一體成形而得到的按壓部件50。圖中沒有明示，但是在下邊框22的下邊框基部22a，相同結構的按壓部件50以彼此之間確保有適當間隔的方式配設于多個部位。

如圖2和圖4所示，邊框體20的縱邊框23具有與下邊框22同等的進深尺寸，具有構成角筒狀的縱邊框基部23a?？v邊框基部23a具有與側壁板SW的板厚大致相等的進深尺寸。在該縱邊框基部23a，在位于脫衣室側的內邊緣部分設置有側方蓋部23b。側方蓋部23b是從縱邊框基部23a的內邊緣部分分別向脫衣室側呈直線狀地延伸的部分。圖中的符號23c是為了安裝位于與門窗扇10A、10B的縱框14A、15B之間的緊密件24而設置于側方蓋部23b的翅片部。

在設置具有如上述那樣構成的下邊框22和縱邊框23的邊框體20時，如圖4和圖5所示，預先在與邊框體20的整個寬度、也就是說下邊框22的長度尺寸和左右縱邊框23的外觀面尺寸的總和大致相等的尺寸范圍內切除防水底座30的縱板部32，使從脫衣室的地板材40至防水底座30的出入口的下方內表面平坦化。切除縱板部32的尺寸設定為：使防水底座30中從設置有收容凹部33的部分的下表面至切除后的縱板部32的上表面的高度尺寸H比防水底座蓋部22b的水平延伸的部分與按壓板部50b的上表面之間的尺寸D小距離a，即(H＝D－a)。

接著，以與地板部31和收容凹部33的階差面34接觸的方式在收容凹部33的上表面(阻水面)配置一次阻水材料35，并且在縱板部32的切斷端面(阻水面)配置二次阻水材料36。作為一次阻水材料35和二次阻水材料36，在考慮到作業性的情況下優選不需要養護時間的干式阻水材料，使用具有大于上述距離a的板厚t的部件。特別是，作為配置于收容凹部33的上表面的一次阻水材料35，如果兼用作配設在側壁板SW的下表面與收容凹部33之間的阻水材料，則如圖4所示那樣在浴室與脫衣室之間能夠構成為一連續的一次阻水帶。

接著，如圖5和圖6所示，在以使按壓板部50b位于不突出到浴室側的位置的方式配置按壓部件50的狀態(非抵接位置)下，將邊框體20以架設在防水底座30與地板材40之間的方式配置。在這種狀態下，下邊框22的下端彎折部22e的下表面(阻水面)和防水底座蓋部22b的水平延伸的部分的下表面(阻水面)與配設于防水底座30的各阻水材料35、36抵接，由于邊框體20的自重，使阻水材料35、36均與下邊框22及防水底座30分別抵接。

這里，只要防水底座30和下邊框22高精度地成形且處于沒有翹曲等變形的狀態，即使僅靠邊框體20的自重，也能夠形成阻水材料35、36遍及下邊框22全長地與防水底座30和下邊框22抵接的狀態，使浴室的水不會從防水底座30與下邊框22之間的間隙漏出到外部。然而，實際上無法消除防水底座30和下邊框22的成形誤差以及翹曲等變形的影響，難以僅靠邊框體20的自重就使阻水材料35、36遍及下邊框22全長地與防水底座30及下邊框22連續抵接。

因此，在該實施方式1中，從圖7(a)所示的狀態使按壓部件50旋轉，從而如圖7(b)所示那樣使按壓板部50b與防水底座30的下表面抵接。如上所述，作為阻水材料35、36，使用板厚t大于距離a的部件。因此，在使按壓部件50與防水底座30的下表面抵接的情況下，如圖3所示那樣配設在防水底座30與下邊框22之間的阻水材料35、36被壓實，從而維持阻水材料35、36與防水底座30及下邊框22均可靠地壓接的狀態，使浴室的水不會從防水底座30與下邊框22之間的間隙漏出到外部。

而且，在按壓部件50的按壓板部50b的兩側設置導入導向部50d和傾斜導向部50c。因此，在使按壓板部50b向突出到浴室側的抵接位置移動時，無論使其向哪個方向旋轉的情況下，都能夠利用傾斜導向部50c的傾斜作用，從而不需要較大的操作力就能夠使按壓板部50b與防水底座30的下表面抵接。

然后，只要使螺釘S隔著下邊框22的地板材蓋部22c與地板材40螺合，而且使螺釘S隔著縱邊框23與側壁板SW螺合，就能夠在浴室與脫衣室之間確保了由一次阻水材料35形成的一次阻水帶和由二次阻水材料36形成的二次阻水帶的狀態下安裝邊框體20。

另外，在上述實施方式1中，例示了以設置有在地板部31與縱板部32之間具有收容凹部33的防水底座30的浴室作為安裝對象的浴室用門窗的安裝結構，但防水底座的形狀不局限于實施方式1，例如也能夠同樣應用于以下記載的實施方式2的防水底座或實施方式3的防水底座。

實施方式2

圖8和圖9表示應用本發明的實施方式2的安裝結構的浴室用門窗。這里例示的浴室用門窗與實施方式1一樣，設置于浴室和與浴室相鄰的脫衣室之間作為出入口的部分，但設置于浴室的防水底座的形狀和下邊框的形狀與實施方式1不同。以下，詳細描述與實施方式1的不同之處，對與實施方式1相同的結構標注相同的符號并省略各自的詳細說明。

在實施方式2的設置于浴室的防水底座130中，沒有實施方式1的設置于防水底座30的收容凹部33，而是在構成浴室的地板部分的地板部131周圍直接設置有縱板部132?？v板部132自地板部131起的突出高度設置得比實施方式1的突出高度低。地板部131和縱板部132由樹脂一體成形這一點與實施方式1相同。該防水底座130設置成縱板部132的上端低于構成脫衣室的地板面的地板材40的上表面。在縱板部132的外表面與地板材40的端面之間適當地確保有間隙。

而邊框體20的下邊框122具有的尺寸為，其浴室側的邊緣部能夠覆蓋防水底座130的地板部131的上表面且其脫衣室側的邊緣部能夠覆蓋地板材40的上表面，并且具有大致角筒狀的下邊框基部122a。下邊框基部122a具有能夠配置在防水底座130的縱板部132與脫衣室的地板材40之間的間隙中的進深尺寸。在該下邊框基部122a，在浴室側的上邊緣部分設置有防水底座蓋部122b，并且在脫衣室側的上邊緣部分設置有地板材蓋部122c。

防水底座蓋部122b是從下邊框基部122a的上邊緣部分起大致水平地延伸后，朝向浴室逐漸向下方傾斜的平板狀部分。防水底座蓋部122b的延伸端部彎曲地向下方延伸后，與下端彎折部122d相連。下端彎折部122d是朝向脫衣室側大致水平延伸的平板狀部分。在下端彎折部122d的延伸端部設置有朝向下方彎折的相抵部122e。在防水底座蓋部122b的從下邊框基部122a起水平延伸的部分的上表面突設有導軌122f。

地板材蓋部122c從下邊框基部122a的上邊緣部起大致水平地延伸后向上方彎折，并且從彎折上端朝向脫衣室側彎折而構成。地板材蓋部122c的延伸端部朝向下方彎折。

具有支承板部50a、按壓板部50b、傾斜導向部50c和導入導向部50d的按壓部件50由支承螺釘51以能夠旋轉的方式配設于下邊框基部122a的下表面，這一點與實施方式1相同。但是，實施方式2的按壓部件50形成為如下尺寸：在按壓板部50b以相對于支承螺釘51位于浴室側的方式配置的情況下，按壓板部50b能夠與下邊框122的下端彎折部122d相向。此外，設定為在下邊框122的相抵部122e與按壓板部50b的上表面之間確保與地板部131的板厚大致相同的距離D2。而且，在防水底座蓋部122b的水平延伸的部分與按壓板部50b的上表面之間確保比從防水底座130的下表面至縱板部132的上端的距離大的尺寸。

在設置具有如上述那樣構成的下邊框122的邊框體20時，如圖10所示那樣在地板部131的上表面(阻水面)配置阻水材料135。作為阻水材料135，在考慮到作業性的情況下優選不需要養護時間的干式阻水材料，使用具有比相抵部122e自下端彎折部122d的下表面起的突出高度h2大的板厚t2的部件。特別是，作為阻水材料135，如果兼用作配設在側壁板SW的下表面與地板部131的上表面之間的阻水材料，則如圖9所示那樣在浴室與脫衣室之間能夠構成為一連續的阻水帶。

接著，如圖10和圖11所示，在按壓部件50配置于非抵接位置的狀態下將邊框體20以架設在防水底座130與地板材40之間的方式配置。在這種狀態下，下邊框122的下端彎折部122d的下表面(阻水面)與配設于防水底座130的阻水材料135抵接，由于邊框體20的自重，使阻水材料135與下邊框122及防水底座130均抵接。

進而，在該實施方式2中，使配置于非抵接位置的按壓部件50旋轉，如圖8所示那樣使按壓板部50b與防水底座130的下表面抵接。如上所述，作為阻水材料135，使用具有比相抵部122e自下端彎折部122d的下表面起的突出高度h2大的板厚t2的部件。因此，在使按壓部件50與防水底座130的下表面抵接的情況下，配設在防水底座130與下邊框122之間的阻水材料135被壓實，從而維持阻水材料135與防水底座130及下邊框122均可靠地壓接的狀態。由此，即使假設防水底座130和下邊框122具有成形時的誤差或產生翹曲等變形，浴室的水也不會從防水底座130與下邊框122之間的間隙漏出到外部。

而且，在按壓部件50的按壓板部50b的兩側設置導入導向部50d和傾斜導向部50c。因此，在使按壓部件50從非抵接位置向抵接位置移動時，無論是使其向哪個方向旋轉的情況下，都能夠利用傾斜導向部50c的傾斜作用，從而不需要較大的操作力，就能夠使按壓板部50b與防水底座130的下表面抵接。

然后，只要使螺釘S隔著下邊框22的地板材蓋部122c與地板材40螺合，而且使螺釘S隔著縱邊框23與側壁板SW螺合，就能夠在浴室與脫衣室之間確保了由阻水材料135形成的阻水帶的狀態下安裝邊框體20。

實施方式3

圖12和圖13表示應用本發明的實施方式3的安裝結構的浴室用門窗。這里例示的浴室用門窗與實施方式1一樣，設置于浴室和與浴室相鄰的脫衣室之間作為出入口的部分，但設置于浴室的防水底座的形狀和下邊框的形狀與實施方式1不同。以下，詳細描述與實施方式1的不同之處，對與實施方式1相同的結構標注相同的符號并省略各自的詳細說明。

在實施方式3的設置于浴室的防水底座230，沒有實施方式1的設置于防水底座30的收容凹部33，如圖14所示，在構成浴室的地板部分的地板部231周圍直接設置有縱板部232?？v板部232包括：從地板部231朝向上方突出的第一縱板部232a、從第一縱板部232a的上端部朝向外側大致垂直地彎折的中段部232b、以及從中段部232b的延伸端部朝向上方彎折的第二縱板部232c。在縱板部232的中段部232b的上表面搭載有浴室的側壁板SW。該防水底座230以如下方式設置：地板部231的上表面低于構成脫衣室的地板面的地板材40的上表面，并且縱板部232的上端超過地板材40的上表面地突出。在縱板部232的外表面與地板材40的端面之間確保有適當的間隙。

而如圖12所示，邊框體20的下邊框222具有的尺寸為，其浴室側的邊緣部能夠覆蓋防水底座230的地板部231的上表面且其脫衣室側的邊緣部能夠覆蓋地板材40的上表面的尺寸，并且具有大致角筒狀的下邊框基部222a。在該下邊框基部222a，在浴室側的上邊緣部分設置有防水底座蓋部222b，并且在脫衣室側的上邊緣部分設置有地板材蓋部222c。

防水底座蓋部222b是從下邊框基部222a的上邊緣部分朝向浴室逐漸向下方傾斜的平板狀部分。地板材蓋部222c從下邊框基部222a的上邊緣部起大致水平地延伸后朝向上方彎折，并且從彎折上端朝向脫衣室側彎折而構成。地板材蓋部222c的延伸端部朝向下方彎折。在下邊框基部222a中靠近浴室側的上邊緣部分的部分突設有導軌222f。

此外，在該下邊框222，在下邊框基部222a的浴室側下邊緣部分和防水底座蓋部222b的中間部下表面分別突設有相抵板部222d。相抵板部222d是在進深方向上并設的彼此平行的平板部，以各自的下端面為相同高度的方式形成。

具有支承板部50a、按壓板部50b、傾斜導向部50c和導入導向部50d的按壓部件50由支承螺釘51以能夠旋轉的方式配設于下邊框基部222a的下表面，這一點與實施方式1相同。但是，實施方式3的按壓部件50形成為如下尺寸：在按壓板部50b以相對于支承螺釘51位于浴室側的方式配置的情況下，按壓板部50b能夠與設置于脫衣室側的相抵板部222d的下表面相向。

在設置具有如上述那樣構成的下邊框222的邊框體20時，如圖13所示那樣預先在與邊框體20的整個寬度、也就是說下邊框222的長度尺寸和左右縱邊框23的外觀面尺寸的總和大致相等的尺寸范圍內切除防水底座230的縱板部232，使從脫衣室的地板材40至防水底座230的出入口的下方內表面平坦化。在切除縱板部232時，切除至與地板部231的邊界部分，以使切斷端面233成為沿著上下方向的平面。

接著，在防水底座230中切除了縱板部232的部分安裝延長部件240。延長部件240由金屬制板材成形，通過安裝螺釘S固定于防水底座230。在本實施方式3中使用延長部件240，該延長部件240包括：與防水底座230的下表面抵接的延長基部240a；從延長基部240a先向下方突出后彎折，朝向脫衣室大致水平地延伸的延長支承部240b；以及從延長支承部240b的延伸端部朝向上方彎折的延長縱壁部240c。延長部件240的延長縱壁部240c設定成與地板部231的上表面為大致相同的高度。在延長部件240的延長縱壁部240c與地板部231的切斷端面233之間確保有能夠同時收容設置于下邊框222的兩個相抵板部222d的尺寸。

接著，如圖14所示，在地板部231的上表面(阻水面)配置一次阻水材料235，并且在延長部件240的延長縱壁部240c的上表面(阻水面)配置二次阻水材料236。作為阻水材料235、236，在考慮到操作性的情況下優選不需要養護時間的干式阻水材料。如圖13和圖14所示，使配置于地板部231的上表面的一次阻水材料235的作為兩端的部分以朝向縱板部232的方式彎曲，并且使彎曲的部分沿著縱板部232的第一縱板部232a、中段部232b和第二縱板部232c的內表面延伸。一次阻水材料235中的該彎曲的部分成為與縱邊框23的下端面抵接的部分。另外，優選縱邊框23的下端面以防水底座230的縱板部232為基準切斷，而且構成角筒狀的縱邊框基部23a的下端開口由帽部(未圖示)封閉。

接著，如圖14和圖15所示，在按壓部件50配置于非抵接位置的狀態下將邊框體20以架設在防水底座230與地板材40之間的方式配置。在這種狀態下，下邊框222的防水底座蓋部222b和下邊框基部222a的下表面(阻水面)分別與配設于防水底座230的阻水材料235、236抵接，由于邊框體20的自重，使阻水材料235、236均與下邊框222及防水底座230分別抵接。另外，一次阻水材料235的彎曲的兩端部分別與縱邊框23的下端面抵接。

進而，在該實施方式3中，在使配置于非抵接位置的按壓部件50旋轉，如圖12所示那樣，在使按壓板部50b與防水底座230的下表面抵接時，配設在防水底座230與下邊框222之間的阻水材料235、236被壓實，從而維持阻水材料235、236與防水底座230及下邊框222均可靠地壓接的狀態。由此，即使假設防水底座230和下邊框222具有成形時的誤差或產生翹曲等變形，浴室的水也不會從防水底座230與下邊框222之間的間隙漏出到外部。

而且，在按壓部件50的按壓板部50b的兩側設置導入導向部50d和傾斜導向部50c。因此，在使按壓部件50從非抵接位置向抵接位置移動時，無論是使其向哪個方向旋轉的情況下，都能夠利用傾斜導向部50c的傾斜作用，從而不需要較大的操作力，就能夠使按壓板部50b與防水底座230的下表面抵接。

然后，只要使螺釘S隔著下邊框222的地板材蓋部222c與地板材40螺合，并且使螺釘S隔著縱邊框23與側壁板SW螺合，就能夠在浴室與脫衣室之間確保了由阻水材料235、236形成的阻水帶的狀態下安裝邊框體20。

另外，在上述實施方式1～實施方式3中，通過使按壓部件圍繞鉛垂軸旋轉而使其向非抵接位置或抵接位置移動，但本發明不局限于此，例如也能夠如實施方式4那樣構成為使按壓部件圍繞水平軸旋轉。

實施方式4

圖16表示應用本發明的實施方式4的安裝結構的浴室用門窗。這里例示的浴室用門窗與實施方式1一樣，設置于浴室和與浴室相鄰的脫衣室之間作為出入口的部分，但下邊框的形狀和按壓部件的形狀與實施方式1不同。以下，詳細描述與實施方式1的不同之處，對與實施方式1相同的結構標注相同的符號并省略各自的詳細說明。

邊框體20的下邊框322具有的尺寸為，其浴室側的邊緣部能夠覆蓋防水底座30中的收容凹部33的上表面且其脫衣室側的邊緣部能夠覆蓋地板材40的上表面，并且具有大致角筒狀的下邊框基部322a。下邊框基部322a具有能夠配置在防水底座30的縱板部32與脫衣室的地板材40之間的間隙中的進深尺寸。在該下邊框基部322a，在浴室側的上邊緣部分設置有防水底座蓋部322b，并且在脫衣室側的上邊緣部分設置有地板材蓋部322c。

防水底座蓋部322b是從下邊框基部322a的上邊緣部分起大致水平地延伸后，朝向浴室逐漸向下方傾斜的平板狀部分。在防水底座蓋部322b的延伸端部設置有外觀面蓋部322d、下端彎折部322e和縱板相向部322g。外觀面蓋部322d是從防水底座蓋部322b的延伸端部朝向下方彎折的部分。外觀面蓋部322d的彎折長度形成為大于防水底座30中地板部31和收容凹部33的階差的尺寸。下端彎折部322e是從外觀面蓋部322d的下端朝向脫衣室側大致垂直地彎折的部分。縱板相向部322g是從下端彎折部322e的延伸端部朝向上方大致垂直地彎折的部分，彎折端部與防水底座蓋部322b的下表面接合。下端彎折部322e的延伸長度設定得比收容凹部33的寬度小。在防水底座蓋部322b中從下邊框基部322a起水平延伸的部分的上表面突設有用于引導門窗扇10B的縱框15B的導軌322f。

地板材蓋部322c從下邊框基部322a的上邊緣部起大致水平地延伸后朝向上方彎折，并且從彎折上端朝向脫衣室側彎折而構成。地板材蓋部322c的延伸端部朝向下方彎折。

此外，在下邊框322的下邊框基部322a中的面向脫衣室的側面配設有按壓部件150。如圖17～圖19所示，按壓部件150在構成平板狀的支承板部150a的一端部設置有按壓板部150b，通過使支承螺釘51隔著支承板部150a與形成于下邊框基部322a的側面的螺紋孔322a1螺合，能夠使按壓部件150圍繞支承螺釘51的軸心旋轉。按壓板部150b包括：從支承板部150a的一個側邊緣大致垂直地彎折的下方蓋部150b1；以及從下方蓋部150b1進一步沿與支承板部150a相向的方向大致垂直地彎折的側方蓋部150b2。在側方蓋部150b2的延伸端部設置有插入導向部150b3，該插入導向部150b3向逐漸靠近支承板部150a的方向傾斜。在支承板部150a與插入導向部150b3的端部之間確保有能夠收容下邊框322的下邊框基部322a的尺寸。此外，在側方蓋部150b2與縱板相向部322g之間確保有與防水底座30中的縱板部32的板厚大致相等的間隙。在本實施方式4中，使用支承板部150a、按壓板部150b由金屬一體成形的按壓部件150。圖中沒有明示，但是在下邊框322的下邊框基部322a，相同結構的按壓部件150以彼此之間確保有適當間隔的方式配設在多個部位。

在設置具有如上述那樣構成的下邊框322的邊框體20時，與實施方式1同樣，預先在與邊框體20的整個寬度大致相等的尺寸范圍內切除防水底座30的縱板部32，使從脫衣室的地板材40至防水底座30的出入口的下方內表面平坦化。

接著，在縱板部32的內表面(阻水面)配置一次阻水材料335，并且在縱板部32的切斷端面(阻水面)配置二次阻水材料336。作為一次阻水材料335和二次阻水材料336，在考慮到作業性的情況下優選不需要養護時間的干式阻水材料。

接著，如圖17和圖18所示，在以使按壓板部150b位于配置在下邊框基部322a的下方的位置的方式配置按壓部件150的狀態(非抵接位置)下，將邊框體20以架設在防水底座30與地板材40之間的方式配置。在這種狀態下，防水底座蓋部322b的水平延伸的部分的下表面(阻水面)與配設于縱板部32的切斷端面的二次阻水材料336抵接，由于邊框體20的自重，使二次阻水材料336與下邊框322和防水底座30均抵接。

進而，在該實施方式4中，從圖19(a)所示的狀態使按壓部件150旋轉，從而如圖19(b)所示那樣使按壓板部150b與防水底座30的外表面抵接。如上所述，在按壓板部150b的側方蓋部150b2與縱板相向部322g之間確保有與防水底座30中的縱板部32的板厚大致相等的間隙。因此，在使按壓部件150與防水底座30的縱板部32抵接的情況下，如圖16所示那樣，配設于縱板部32的內表面的一次阻水材料335被縱板相向部322g的外表面(阻水面)壓實，從而維持一次阻水材料335與防水底座30及下邊框322均可靠地壓接的狀態，使浴室的水不會從防水底座30與下邊框322之間的間隙漏出到外部。

而且，在按壓部件150的按壓板部150b設置有插入導向部150b3。因此，在使按壓部件150從非抵接位置向抵接位置移動時，能夠利用插入導向部150b3的傾斜作用，從而不需要較大的操作力就能夠使按壓板部150b與防水底座30的外表面抵接。

然后，只要使螺釘S隔著下邊框322的地板材蓋部322c與地板材40螺合，就能夠在浴室與脫衣室之間確保了由一次阻水材料335形成的一次阻水帶和由二次阻水材料336形成的二次阻水帶的狀態下安裝邊框體20。

實施方式5

圖20和圖21表示應用本發明的實施方式5的安裝結構的浴室用門窗。這里例示的浴室用門窗與實施方式1一樣，設置于浴室和與浴室相鄰的脫衣室之間作為出入口的部分，并且使用與實施方式1相同的下邊框22，但壓接機構的結構與實施方式1不同。以下，詳細描述與實施方式1的不同之處，對與實施方式1相同的結構標注相同的符號并省略各自的詳細說明。

在實施方式5中，在下邊框22的下邊框基部22a中面向脫衣室的側面設置相抵部件400，并且在安裝于防水底座30的延長部件410設置螺釘部件420，由此構成壓接機構。相抵部件400是由鋼材等剛性比下邊框22高的材質成形的平板狀部件，配設在設置于下邊框基部22a的收容槽22h的內部。圖中沒有明示，但是相抵部件400遍及下邊框22的全長地配設。

延長部件410由金屬制板材成形，由安裝螺釘S固定于防水底座30。在本實施方式5中使用延長部件410，該延長部件410包括：從防水底座30的下表面朝向脫衣室大致水平地延伸的延長基部410a；以及從延長基部410a的延伸端部朝向上方彎折的延長縱壁部410b。在延長縱壁部410b與防水底座30的縱板部32之間確保有能夠收容下邊框基部22a的尺寸。在延長縱壁部410b中與下邊框基部22a的收容槽22h對應的部位，經由螺紋孔410b1螺合有螺釘部件420。圖中沒有明示，但是延長部件410遍及防水底座30中安裝下邊框22的部分的全長地配設。與此相對應，螺釘部件420沿著延長縱壁部410b的長度方向配設在多個部位。

在該實施方式5中，在設置邊框體20時，如圖21所示那樣，使配設于延長部件410的螺釘部件420向松脫方向旋轉螺進，配置成螺釘部421的前端面不從延長縱壁部410b的面向浴室的面突出的狀態。

接著，在防水底座30的地板部31和收容凹部33的階差面(阻水面)34配置阻水材料435。作為阻水材料435，在考慮到作業性的情況下優選不需要養護時間的干式阻水材料。特別是，作為阻水材料435，如果兼用作配設在側壁板SW中面向浴室的側面與防水底座30的階差面34之間的阻水材料435，則能夠在浴室與脫衣室之間構成為一連續的阻水帶。

在該狀態下，如圖20所示那樣，在將邊框體20以架設在防水底座30與地板材40之間的方式配置時，下邊框22中的外觀面蓋部22d的外表面(阻水面)與配設于防水底座30的階差面34的阻水材料435抵接。進而，在該狀態下使螺釘部件420朝向浴室側螺進時，螺釘部421的前端面與相抵部件400抵接，之后伴隨螺釘部件420的螺進，下邊框22相對于防水底座30向浴室側相對移動。因此，配置于防水底座30的階差面34的阻水材料435被壓實，從而維持阻水材料435與防水底座30及下邊框22均可靠地壓接的狀態，使浴室的水不會從防水底座30與下邊框22之間的間隙漏出到外部。

然后，只要使螺釘S隔著下邊框22的地板材蓋部22c與地板材40螺合，就能夠在浴室與脫衣室之間確保了由阻水材料435形成的阻水帶的狀態下安裝邊框體20。

實施方式6

圖22和圖23表示應用本發明的實施方式6的安裝結構的浴室用門窗。這里例示的浴室用門窗與實施方式1一樣，設置于浴室和與浴室相鄰的脫衣室之間作為出入口的部分，但下邊框和壓接機構的結構與實施方式1不同。以下，詳細描述與實施方式1的不同之處，對與實施方式1相同的結構標注相同的符號并省略各自的詳細說明。

邊框體20的下邊框422具有的尺寸為，其浴室側的邊緣部能夠覆蓋防水底座30中的收容凹部33的上表面且其脫衣室側的邊緣部能夠覆蓋地板材40的上表面，并且具有大致角筒狀的下邊框基部422a。下邊框基部422a具有能夠配置在防水底座30的縱板部32與脫衣室的地板材40之間的間隙中的進深尺寸。在本實施方式6中，構成為下邊框基部422a的下表面422a1朝向脫衣室側逐漸向下方傾斜。在該下邊框基部422a，在浴室側的上邊緣部分設置有防水底座蓋部422b，并且在脫衣室側的上邊緣部分設置有地板材蓋部422c。

防水底座蓋部422b是從下邊框基部422a的上邊緣部分起大致水平地延伸后，朝向浴室逐漸向下方傾斜的平板狀部分。在防水底座蓋部422b的延伸端部設置有外觀面蓋部422d。外觀面蓋部422d是從防水底座蓋部422b的延伸端部朝向下方彎折的部分。外觀面蓋部422d的彎折長度形成為比防水底座30中地板部31與收容凹部33的階差大的尺寸。在防水底座蓋部422b中從下邊框基部422a起水平延伸的部分的上表面突設有用于引導門窗扇10B的縱框15B的導軌422f。

地板材蓋部422c從下邊框基部422a的上邊緣部起大致水平地延伸后朝向上方彎折，并且從彎折上端朝向脫衣室側彎折而構成。地板材蓋部422c的延伸端部朝向下方彎折。

此外，在下邊框422設置有按壓片部422g和導向通路422h，并且在導向通路422h配設有滑塊500。按壓片部422g是從防水底座蓋部422b的下表面朝向下方延伸后朝向浴室側彎折而成的。從按壓片部422g至外觀面蓋部422d的尺寸設定得比防水底座30的收容凹部33中從階差面34至縱板部32的內表面的距離小。按壓片部422g的延伸長度設定得比從收容凹部33的上表面至縱板部32的切斷端面的距離大。導向通路422h是通過從下邊框基部422a中浴室側的下邊緣部分起使導向壁部422j延伸而在導向壁部422j與下邊框基部422a之間構成的。導向壁部422j從下邊框基部422a朝向下方突出后朝向脫衣室側彎折。在導向壁部422j中與下邊框基部422a的下表面422a1相向的部分，以與下邊框基部422a的下表面422a1平行的方式朝向脫衣室逐漸向下方傾斜?；瑝K500是以沿著上下方向的姿態配設于導向通路422h的平板狀部件?；瑝K500的上端面沿著下邊框基部422a的下表面422a1傾斜，并且下端面沿著導向壁部422j的傾斜部分傾斜，能夠以沿著上下方向的姿態在導向通路422h的延伸方向上移動。圖中沒有明示，但是在該滑塊500的沿著長度方向的多個部位形成有螺釘插通孔501。此外，在導向壁部422j與滑塊500相向的部位中的、與滑塊500的螺釘插通孔501相向的部位形成有螺釘插通用長孔422k。螺釘插通用長孔422k呈相對于與滑塊500的螺釘插通孔501在上下方向上擴大了尺寸的長孔狀。

另一方面，在實施方式6的安裝結構中，在防水底座30中切除了縱板部32的部分安裝延長部件340。延長部件340由金屬制板材成形，由安裝螺釘S固定于防水底座30。在本實施方式6中使用延長部件340，該延長部件340包括：與防水底座30的下表面抵接的延長基部340a；以及從延長基部340a朝向下方彎折的延長支承部340b。延長支承部340b構成為與防水底座30的縱板部32相比向脫衣室側突出。圖中沒有明示，但是在延長支承部340b與滑塊500的螺釘插通孔501對應地設置有多個螺紋孔340c。

在該實施方式6中，在設置邊框體20時，如圖23所示那樣，在從防水底座30的收容凹部33起遍及縱板部32的部位(阻水面)呈大致L形地配置一次阻水材料535，而且在縱板部32的切斷端面(阻水面)配置二次阻水材料536。作為阻水材料535、536，在考慮到作業性的情況下優選不需要養護時間的干式阻水材料。特別是，作為一次阻水材料535，如果兼用作遍及從側壁板SW中面向脫衣室的側面與縱板部32的內表面之間至側壁板SW的下表面與收容凹部33的上表面之間地配設的L形阻水材料，則能夠在浴室與脫衣室之間構成為一連續的阻水帶。

在該狀態下，如圖22所示，在將邊框體20以架設在防水底座30與地板材40之間的方式配置時，下邊框422中的按壓片部422g的外表面和下表面(阻水面)與配設于防水底座30的一次阻水材料535抵接，并且防水底座蓋部422b的水平延伸的部分的下表面(阻水面)與配設于縱板部32的切斷端面的二次阻水材料536抵接。

進而，在該狀態下使螺釘部件502經由滑塊500的螺釘插通孔501和導向壁部422j的螺釘插通用長孔422k與延長部件340的螺紋孔340c螺合時，與螺釘部件502的頭部抵接的滑塊500沿著導向通路422h逐漸向浴室側移動，因此下邊框422相對于防水底座30朝向脫衣室側且向下方相對移動。因此，一次阻水材料535在下邊框422與縱板部32的內表面之間、以及下邊框422與收容凹部33的上表面之間被壓實，并且二次阻水材料536在下邊框422與縱板部32的切斷端面之間被壓實，從而維持這些阻水材料535、536與防水底座30及下邊框422均可靠地壓接的狀態，使浴室的水不會從防水底座30與下邊框422之間的間隙漏出到外部。

然后，只要使螺釘S隔著下邊框422的地板材蓋部422c與地板材40螺合，就能夠在浴室與脫衣室之間確保了由一次阻水材料535形成的一次阻水帶和由二次阻水材料536形成的二次阻水帶的狀態下安裝邊框體20。

實施方式7

圖24和圖25表示應用本發明的實施方式7的安裝結構的浴室用門窗。這里例示的浴室用門窗與實施方式3一樣，設置于浴室和與浴室相鄰的脫衣室之間作為出入口的部分，但下邊框和壓接機構與實施方式3不同。以下，詳細描述與實施方式3的不同之處，對與實施方式3相同的結構標注相同的符號并省略各自的詳細說明。

如圖24所示，邊框體20的下邊框522具有的尺寸為，其浴室側的邊緣部能夠覆蓋防水底座230中的地板部231的上表面且其脫衣室側的邊緣部能夠覆蓋地板材40的上表面，并且具有大致角筒狀的下邊框基部522a。在下邊框基部522a，在浴室側的上邊緣部分設置有防水底座蓋部522b，并且在脫衣室側的上邊緣部分設置有地板材蓋部522c。防水底座蓋部522b是從下邊框基部522a的上邊緣部分朝向浴室逐漸向下方傾斜的平板狀部分。地板材蓋部522c從下邊框基部522a的上邊緣部起大致水平地延伸后朝向上方彎折，并且從彎折上端朝向脫衣室側彎折而構成。地板材蓋部522c的延伸端部朝向下方彎折。在地板材蓋部522c中水平延伸的部分突設有導軌522f。

此外，在下邊框基部522a設置有卡合突起522g?？ê贤黄?22g形成于下邊框基部522a中面向脫衣室的側面。在本實施方式7中，通過使下邊框基部522a的側面下半部朝向脫衣室側突出而形成卡合突起522g，在卡合突起522g與下邊框基部522a的側面之間設置卡合面522h。

而在實施方式7的安裝結構中，在防水底座230中切除了縱板部232的部分安裝延長部件440，并且在延長部件440設置鉤部件450。延長部件440由金屬制板材成形，由安裝螺釘S固定于防水底座230。在本實施方式7中使用延長部件440，該延長部件440包括：與防水底座230的下表面抵接的延長基部440a；從延長基部440a先向下方突出后彎折，朝向脫衣室大致水平地延伸的延長支承部440b；從延長支承部440b的延伸端部朝向上方彎折的延長縱壁部440c；以及從延長縱壁部440c朝向脫衣室彎折后，朝向下方進一步彎折的連結片部440d。在延長部件440的延長縱壁部440c與地板部231的切斷端面233之間確保有能夠收容下邊框522的下邊框基部522a的尺寸。

鉤部件450由彈簧鋼等金屬制薄板成形，由固定螺釘451固定于延長部件440的連結片部440d。該鉤部件450從連結片部440d向上方延伸后朝向浴室側彎折，進而朝向下方彎折，由此彎折端部與延長縱壁部440c的內表面抵接。在鉤部件450的面向浴室的面設置有鉤部450a。鉤部450a朝向下方逐漸向浴室側突出后向脫衣室側彎折，構成與延長支承部440b的上表面相向的鉤面450b。鉤面450b與延長支承部440b的上表面之間的距離設定為與從下邊框基部522a的下表面至卡合面522h的距離大致相等。

在該實施方式7中，在設置邊框體20時，如圖25所示那樣，在防水底座230的地板部231中被下邊框522的防水底座蓋部522b覆蓋的部位的上表面(阻水面)配置阻水材料235。作為阻水材料235，在考慮到作業性的情況下優選不需要養護時間的干式阻水材料。

在該狀態下，當使邊框體20朝向防水底座230和地板材40靠近時，如圖26所示那樣，形成下邊框522的卡合突起522g與安裝于延長部件440的鉤部件450的鉤部450a抵接的狀態。當在該狀態下進一步向下按壓邊框體20時，鉤部件450適當地產生彈性變形，由此容許卡合突起522g通過，將下邊框基部522a收容在延長部件440的延長支承部440b中。因此，配設于防水底座230的阻水材料235在下邊框522中的防水底座蓋部522b的下表面(阻水面)與防水底座230之間被壓實，使防水底座230與防水底座230及下邊框522均壓接。

這里，當下邊框基部522a的下表面與延長支承部440b的上表面抵接時，鉤部件450的鉤部450a因彈性復原力重新向浴室側突出，由于鉤面450b與卡合突起522g的卡合面522h相向，所以可阻止下邊框522相對于防水底座230向上方相對移動。由此，維持阻水材料235與防水底座230及下邊框522均可靠地壓接的狀態，使浴室的水不會從防水底座230與下邊框522之間的間隙漏出到外部。

然后，只要使螺釘S隔著下邊框522的地板材蓋部522c與地板材40螺合，就能夠在浴室與脫衣室之間確保了由阻水材料235形成的阻水帶的狀態下安裝邊框體20。

另外，在上述實施方式1～實施方式7中，作為浴室用門窗例示了折疊門，但本發明也能夠應用于安裝推拉門或平開門等其他浴室用門窗的情況。此外，例示了從脫衣室的地板到浴室大致平坦的結構，但也能夠應用于從脫衣室的地板到浴室有臺階或者有斜坡的情況。

而且，在上述實施方式1、實施方式3、實施方式4、實施方式6中設置一次阻水材料和二次阻水材料，因此能夠更可靠地防止浴室的水漏出的事態發生，但在本發明中并不一定需要設置二次阻水材料。
