本發明屬于清潔用品領域，具體是一種可拖地、掃地、刮水的自清潔多功能拖把。

背景技術：

目前無論是普通拖把還是不用手清潔的擠水拖把，或者是旋轉拖把，在家務清潔中僅能用來拖地。如想要進行掃地、衛生間刮水等還是得用其他工具去實現。現在市場上沒有真正實用、好用的多功能拖把。 還有就是目前的膠棉拖把，困膠棉頭的接觸阻力大，和地板相接觸時極易發生翻板而使得其難于使用，所以膠棉拖把都只能做擺動成角度很少或者根本就無法擺動的形式，大大限制了膠棉拖把的使用靈活性和使用范圍。

技術實現要素：

本發明公開了一種同時具有拖地、掃地、刮水等功能的自清潔拖把，它結構簡單，轉向靈活，堅固耐用，并且可實現按需要卡位，限制拖把的擺動。真正做到了多功能同時集于一身并且實用、方便、好用效果。并且它可用膠棉拖把頭做為拖地擦拭介質，使膠棉拖把做成平板拖把一樣好使好用，擴大了平板拖把的品類。

本發明實現以上技術效果所采用的技術方案是一種自清潔多功能拖把，它包括拖把桿、擠水構件、拖把接頭、拖把板四部分。拖把桿可采用分段組裝式或采用單桿一體式的結構（分段組合式更適用網購包裝，便于快遞運輸，單桿一體式則更加牢固耐用）。拖把桿的上部位置設一塑料套，套接在桿子上中部，用于固定擠水構件及拖地時握手用。 拖把板的貼地面固定有拖地擦拭介質，拖把板的兩長邊：一邊固定有毛刷，另一邊固定有刮水軟膠條。擦拭介質拖把布或膠棉頭用于拖地，毛刷用于掃地，刮水軟膠條用于刮水。

擠水構件由滑動套，連接桿和擠水套三者結合而成，滑動套套在拖把桿上，連接桿將滑動套和擠水套相連接，擠水套正面下部裝有能刷洗拖把布或膠棉頭的毛刷。擠水套上設有可調節位置的擠水輥，可以適合不同厚度的拖把布或膠棉拖把頭。拖把接頭由下部接頭和上部接頭及插銷柱三部分組合而成，下部接頭和上部接頭之間由螺栓相連接，下部接頭通過插銷柱和拖把板相連接，上部接頭通過圓柱形接口套接于拖把桿。

下部接頭下部兩側是兩個插銷孔，下部接頭中間設中心定位孔，并以中心定位孔為圓心設一圍繞中心定位孔的上部的圓弧形導槽；插銷柱穿過下部接頭下部的兩個插銷孔，在插銷柱上設有環形凹槽用于固定卡位彈片，裝配時，插銷柱一端先插入一側插銷孔，再將彈簧穿入插銷柱，隨后將卡位彈片固定在環形凹槽處，再將插銷柱插入插銷孔另一端。這樣在彈簧和卡位彈片的共同作用下，插銷柱被固定在插銷孔上不會脫落且插銷柱外露于插銷孔的兩端長度能很好的控制。（如果拖把板上的固定安裝孔位于插銷孔的內側，則可以不用彈簧加卡位彈片的方式固定插銷柱，只需用卡位彈片即可固定插銷柱于拖把板使之不脫落，而不用螺絲螺母相配合的方式固定。）；（★⑴當然，以上的結構完全可以用最簡單的螺栓方式實現，本說明選用優化結構對本發明做解說，這一點務必不能誤解。）；上部接頭設有兩個定位孔，其下部定位孔用螺栓和下部接頭的中心定位孔并接后，使上部接頭能圍繞下部接頭的中心位定孔固定螺栓轉動，上部接頭的上部定位孔通過螺栓和下部接頭的圓弧形導槽相并接。這樣上部接頭就被限定在圓弧形導槽范圍內繞中心定位孔固定螺栓擺動。

為達到一般的定位效果，可以在中心定位孔固定螺栓和圓弧形導槽固定螺栓上分別加設彈簧，彈簧用墊片和螺帽固定壓縮，彈簧壓縮產生的彈力使上部接頭和下部接頭的相互接觸面的摩擦增強，選用合適的彈簧并調節彈簧的被壓縮程度即可使兩接觸面的摩擦力達到合適的大小。這樣便可實現下部接頭和下部接頭間的基本定位需要。

如果要采用膠棉拖把頭則需要牢固定位-----即需要使拖把板相對于拖把桿能保持牢固不擺動。那么在上部定位孔的上方另設有一個定位孔，定位孔上方設卡位彈簧，卡位彈簧末端的卡位插銷穿過定位孔后伸出并與下部接頭前方平面相接觸。在下部接頭的外圈圓弧上需要卡位的相應位置設卡位缺口，（注：卡位缺口可以按需要在下部接頭的外圈圓弧的左右兩邊各設置數個，現為方便說明，假定在下部接頭的左邊圓弧上設3個卡位缺口，右邊設置與左邊相同即可在此不作詳述。）卡位缺口靠近中心分界線一側的缺口立面和缺口點所在的半經線重合。而缺口的另一面則將其鋼料削去使其成斜面，斜面由缺口底部平滑上升到外側圓弧最頂端；第二個缺口也一樣設置。第三個，也就是左邊最下面的一個卡位缺口的設置有特殊要求，其靠近中心分界線一側的缺口立面也和缺口所在的半徑線重合，但其另一面不再是和第一，第二缺口一樣的斜面；第三個缺口的另一面不再削去其鋼料，而是將其鋼料板往后折掰----使其原來的前方平面向后移至和下部接頭的后方平面平齊，此時被往向折掰鋼料形成的斜坡面稱之為卡位插銷的退位坡面；在下部接頭垂直中心分界線處設左右對稱的兩斜坡組成缺口-------此缺口稱之為歸位缺口，歸位缺口的最底部必須低于卡位插銷自由狀態下的最低點，這樣卡位插銷到達歸位缺口時才能在彈力的作用下無障礙的進入此缺口位置。卡位時，將上部接頭由中心分界線轉向第一個卡位缺口位置，當卡位彈簧末端的卡位插銷到達卡位缺口處時，在彈力的作用下，卡位插銷進入卡位缺口并抵在缺口靠近中心分界線的一側缺口立面處。這樣上部接頭就被卡位插銷限制住無法再往中心線方向再擺動，這樣就實現了拖把桿的單向卡位；如要將上部接頭轉動至第二個卡位缺口，只需往下擺動上部接頭即可（因第一個卡位缺口遠離中心分界線一側是斜坡面，此斜坡面會對卡位插銷的移動形成導向作用但不會限制使其無法移動），當卡位插銷到達第二個卡位缺口時也和第一個卡位缺口一樣形成單向卡位作用。同樣的，第三個卡位缺口也是相同的原理達到單向卡位的效果。回位時，只需將上部接頭往下移動超過第三個卡位缺口的退位坡面即可，此時，卡位插銷在彈力的作用下，將順著退位坡面往下部接頭的插銷孔方向移動，最后移動到卡位插銷能伸展的最下方位置，此時卡位插銷頂端在彈力作用下緊貼下部接頭前方平面，不會再對上部接頭的移動產生阻礙，上部接頭恢復到可以自由擺動狀態。當上部接頭移動到中心分界線時，歸位缺口的缺口底部比卡位插銷的位置低，所以卡位插銷在彈力的作用下進入歸位缺口，然后再移動拖把桿帶動上部接頭移動時，卡位插銷就順著歸位缺口的斜坡回到下部接頭的外側圓弧的最外側。這樣就完成了一次完整的卡位----退位----回位的循環，整個過程只需擺動拖把桿而無需另外干涉。

安裝接頭到拖把板上時，將插銷柱沒有環形凹槽的一端先插入拖把板上的一側安裝孔，然后按壓帶有環形凹槽的插銷柱端口使之往插銷孔里收縮，對準拖把板上的另一安裝孔后，放開按壓的插銷柱，在彈簧作用下，插銷柱即被頂入安裝孔。（同★⑴所述相同，這時完全可以用最簡單的螺栓連接的方式實現兩者了連接）。這樣，下部接頭就可以以插銷柱為中心擺動；上部接頭可以繞中心定位孔固定螺栓擺動，兩者接合就實現了拖把的靈活轉動。再配合卡位彈簧上的卡位插銷的作用，可以實現按需要在指定位置卡位。

拖把板與拖把接頭之間連接安裝孔設為順著拖把板橫向中心線的方向橫向安置。(目前絕大多數為順著拖把板的縱向中心線方向縱向安裝)，當拖把接頭和拖把板對接安裝好后，將拖把板固定拖地介質的一面貼地水平放置，拖把桿垂直于水平面直立，（注意：此時拖把桿垂直水平面立于拖把板的板面對角線交叉點上。）順著拖把板的縱向中心線所在的垂直于水平面的直立平面往下平放拖把桿，使拖把接頭的下部接頭背面貼近拖把板背面，此時在下部接頭的中心定位孔固定螺栓頭部與拖把板背面相接觸位置設一半圓形凹陷口A，半圓形凹陷口A的大小深淺以剛好容納中心定位孔固定螺栓頭部為宜，這樣中心定位孔固定螺栓頭部置入凹陷口A時，可以起到限制拖把桿擺的作用；在半形下部接頭的歸位缺口和拖把板背面相接觸的位置處設一圓形或方形凹陷口B，此凹陷口B用以放置強力磁鐵B，凹陷口的大小深淺以強力磁鐵B放置其中后磁鐵能接觸到歸位缺口周邊鋼板且不外突于拖把板背面平面為宜；同時在上部接頭的最上部(即與不銹鋼桿套接的位置)與拖把板背面相接觸的位置，在拖把板背面設一圓形或方形凹陷口C，凹陷口C中放置強力磁鐵Ｃ。凹陷口C的深淺大小以強力磁鐵C置入其中后大小合適且平齊于拖把板背平面為宜。這樣，拖把桿放平與拖把板縱向中心線對齊方式接觸時，強力磁鐵B和強力磁鐵C的吸附力會將拖把接頭固定在拖把板上，凹陷口A套住固定螺栓頭部能限制拖把桿擺動，兩者結合即可實現拖把擠水前拖把板和擠水套的相對定位，使拖把的擠水套能順暢套入拖把板進行擠水操作，并且使擠水過程中拖把不易擺動，使拖把擠水更方便省力。

掃地或刮水時，轉動拖把桿，使下部接頭背面貼住拖把板上的強力磁鐵B，此時拖把桿將平行于拖把板，為方便掃地或刮水操作，可將拖把桿位置調整到和拖把板縱向中心線相垂直的角度。這樣，下部接頭和拖把桿之間產生一個擺動限制，這個擺動限制結合強力磁鐵B的吸附力使拖把桿和拖把扳的位置呈穩定固定狀態，此時可方便進行掃地或刮水操作，而且前后方向都可以操作，很方便實用。

此時必須說明的是，以上采用磁力吸附的方式固定貼近拖把板背面時的拖把頭，其磁力吸附構件的構成方式是靈活的：以上采用的是拖把背面固定磁鐵，而拖把接頭本身為可被磁鐵吸附的鋼板；也可以采用在拖把接頭上固定磁鐵，而在拖把板背面固定能被磁鐵吸附的鋼板的方式使兩者間產生吸附力的方式：還可以在拖把接頭和拖把板背面同時固定磁鐵的方式使兩者產生吸附力。（說明只選用一種方式作講解，其余方式例推即可。）。

另外，磁力吸附的固定方式因其耐用性好，操作方便等優點，比較機械結構的固定機構件有較大的優勢，所以本發明以磁力吸附構件的方式作說明--------此時必須指出的是采用機械構件的方式也是可以實現相同的效果的，例如可以采取凹槽夾卡方式固定、或轉動卡片方式固定，或彈力夾卡的方式固都是很方便可以實現的。

進一步，作為備選方案，當拖把擦拭介質只使用拖把布而不使用膠棉頭來拖地時，可以將拖把板與拖把接頭之間連接安裝孔設為順著拖把板縱向中心線的方向呈縱向方式安置，也是可以實現同樣的效果-------當然此時在拖把板背面設置磁力吸附構件的位置需做出相應的方位改變，即拖把板背面的凹陷口和磁鐵位置由原來設置在拖把板背面的縱向中心線上改為設置在拖把板背面的橫向中心線上。（拖把的擦拭介質不用膠棉頭而用拖把布時，可以不采用卡位方式去實現拖把接頭間的牢固定位，只需采用在上部接頭和下部接頭的兩個固定螺栓上加彈簧的方式實現一般定位即可。）

因為膠棉拖把頭與地板面的接觸阻力遠大于拖把布與地板面了接觸阻力，所以用膠棉拖把頭時必須采用拖把板與拖把接頭之間連接安裝孔設為順著拖把板橫向中心線的方向橫向安置的方式；而且還并且必須采用上部接頭的卡位孔、卡插銷配合下部接頭的卡位缺口、退位坡面、歸位缺口的方式實現拖把板和拖把桿的牢固定位方式 ---------因為只有這樣安裝才能實現其使用過程中卡位不翻板的效果。

更進一步，作為備選方案，如果要實現使用中的雙向卡位功能，只需將卡位缺口改變為卡位小孔的方式即可，即在下部接頭的外圈圓弧鋼板上設數個小孔，小孔的位置和上部接頭上的卡位孔的位置應當同處在以下部接頭的中心定位孔為中心的相同半徑的圓弧上，這樣才能保證它們能重合對位。當上部接頭上的卡位方孔與下部接頭上的卡位小孔相重合時，將卡位插銷插入其中即可實現雙向定位（當然，雙向定位的解除要用手工將卡位插銷拔出方可）。

本發明的有益效果是它真正實現了掃地，刮水和拖地功能的結合，使拖把實現一物多用。又因其創新的拖把接頭結構，使拖把角度更靈活的同時又可以很方便實現卡位。在節約消費者購買掃把刮水器等開支的同時也節省了清潔工具在家中所占用的空間；又因其卡位功能的實現，使得膠棉拖把頭做成平板拖把使用成為真正可行-------不但不再翻板，而且角度特別靈活，完全克服對折式擠水膠棉拖把或其他膠棉拖把使用不靈活的缺點，是膠棉拖把的一個突破。另外它在擠水套上加設的毛刷可以有效的提升拖把布或膠棉拖把頭的清洗效果。

附圖說明

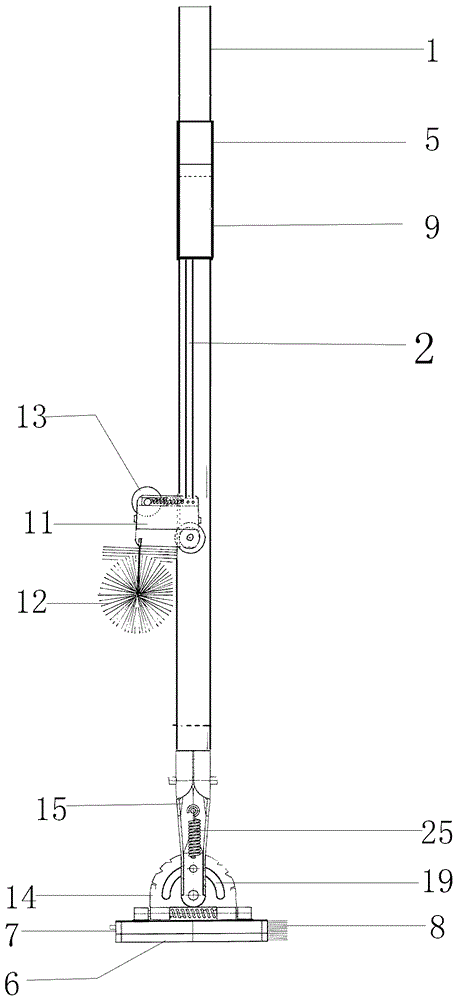

圖1是本發明的整體結構示圖 。

圖2是本發明的拖把布貼地平放示圖。

圖3是本發明的刮水軟膠貼地平放示圖。

圖4是本發明的拖把板背面結構示圖。

圖5是本發明的拖把接頭的正面示圖。

圖6是本發明的拖把接頭的多方位視圖，其中圖6-1是正視圖,圖6-2是仰視圖,圖6-3俯視圖,圖6-4是左視圖。

圖7是本發明的拖把接頭的退位坡面的放大圖,其中圖7-1為俯視放大圖,7-2為左視放大圖。

圖8是本發明的拖把接頭的背面示意。

圖中:1. 拖把桿，2、擠水構件，3、拖把接頭，4、拖把板，5、塑料套，6、拖把布，7、刮水軟膠條，8、掃地刷毛，9、滑動套，10、連接桿，11、擠水套，12、毛刷，13擠水輥，14、半圓形下接頭，15、上部接頭，16、插銷柱，17、插銷孔，18、中心定位孔，19、圓弧形導槽，20、彈簧，21、安裝孔，22、下部定位孔，23上部定位孔，24、定位孔，25、卡位彈簧，26、卡位插銷，27、卡位缺口,（第一個卡位缺口為271,第二個缺口為272,第三個缺口為273）28、外側圓弧，29、退位坡面，30、歸位缺口，31、凹陷口A，32、凹陷口B,33、強力磁鐵B，34、凹陷口C，35、強力磁鐵C，36、固定螺栓，37，固定螺栓。

具體實施方式

下面結合說明書附圖和具體實施方案對本發明作進一步詳細說明。

參考圖1----圖8，一種自清潔多功能拖把，包括拖把桿1、擠水構件2、拖把接頭3、拖把板4，拖把桿1的上部位置固定一塑料套5。拖把板4的貼地面設有魔術貼或卡位孔，拖把布6用魔術貼粘貼于拖把板4，（如用膠棉頭則用卡位孔固定于拖把板4）,拖把板4的縱向兩長邊：一邊固定有刮水軟膠條7，另一邊固定有掃地刷毛8。

擠水構件2由滑動套9，連接桿10和擠水套11三者結合而成，滑動套9套在拖把桿1上，連接桿10將滑動套9和擠水套11相連接，擠水套11前端裝有能刷洗拖把布或膠棉頭的毛刷12。擠水套11上設有可調節位置的擠水輥13，可以適合不同厚度的拖把布或膠棉拖把頭。拖把接頭3由下部接頭14和上部接頭15及插銷柱16三部分組合而成，下部接頭14和上部接頭15之間由固定螺栓36相連接，下部接頭14通過插銷柱16和拖把板4相連接，上部接頭15通過圓柱形接口套接于拖把桿1后用螺栓固定。

下部接頭14由鋼板沖壓卷折而成。下部接頭14下部兩側是兩個插銷孔17，下部接頭14中間設中心定位孔18，并以中心定位孔18為圓心設圍繞中心定位孔的圓弧形導槽19位于中心定位孔正上方；插銷柱16穿過下部接頭14下部兩個插銷孔17，在插銷柱16上設有環形凹槽用于固定卡位彈片，裝配時，插銷柱16一端先插入一側插銷孔，再將彈簧20穿入插銷柱16，隨后將卡位彈片固定在環形凹槽處，再將插銷柱16插入另一端插銷孔。這樣在彈簧20和卡位彈片的共同作用下，插銷柱16被固定在插銷孔17上不會脫落，插銷柱16的兩端外露于插銷孔17用于插入拖把板4上的安裝孔21。上部接頭15設有兩個定位孔，其下部定位孔22用固定螺栓36和下部接頭14的中心定位孔18相連接，這樣上部接頭15能圍繞下部接頭14的中心位定孔固定螺栓36轉動，上部接頭15的上部定位孔23通過固定螺栓37和下部接頭14的圓弧形導槽19相并接。這樣上部接頭15就被限定在圓弧形導槽19范圍內繞中心定位孔固定螺栓36擺動。在上部接頭15的上部定位孔23的上方另設有一個定位孔24，定位孔24上方固定有卡位彈簧25，卡位彈簧25末端設卡位插銷26，卡位插銷26穿過定位方孔24向后伸出與下部接頭14的鋼板前平面相接觸。在下部接頭14的外圈圓弧上需要卡位的相應位置設卡位缺口27，（注：卡位缺口27可以按需要在下部接頭14的外側圓弧28的左右兩邊各設置數個，現為方便說明，假定在下部接頭14的左右兩邊圓弧上各設3個卡位缺口271、272、273，右邊設置與左邊完全相同因此在此只詳述左邊構成，右邊與其相同，不再另述。）卡位缺口271靠近中心分界線一側的缺口立面和缺口點所在的半經線重合。而缺口的另一面將其鋼料削去使其成為斜坡面，坡面由缺口底部平滑上升到外側圓弧28最外端；第二個缺口272也一樣設置。第三個缺口273，也就是左邊最下面的一個卡位缺口的設置有特殊要求，其靠近中心分界線一側的缺口立面也和缺口所在的半徑線重合，但其另一面不再是和第一缺口271、第二缺口272一樣削去鋼料使其成斜坡；第三個缺口273的另一面不再削去其鋼料，而是將其鋼料組成的鋼板住后折掰----使缺口鋼料組成的鋼板其原前方平面最上端折掰到和下部接頭14鋼板后方平面平齊，然后再將往后折掰的缺口鋼板面及與此面相連的下部接頭14的部分前方平面一并打磨，打磨成由缺口鋼板平面最上端逐步往缺口底部緩緩加厚的斜面形狀，直到缺口底部斜面對卡位插銷不會產生往下移動的阻礙為宜，此坡面稱之為卡位插銷26的歸位斜坡29；在下部接頭14中心分界線處設左右對稱的兩斜坡面缺口------此缺口稱之為歸位缺口30，歸位缺口30的最底部必須低于卡位插銷26自由狀態下的最低點，這樣卡位插銷26到達歸位缺口30時才能在卡位彈簧的彈力作用下無障礙的進入此缺口位置。

拖把板4與拖把接頭3相連接的安裝孔21順著拖把板4的橫向中心線方向左右設置， 安裝接頭3到拖把板4上時，將插銷柱16不帶環形凹槽的一端先插入拖把板4上的安裝孔21，然后按壓帶有環形凹槽的插銷柱端口使之往插銷孔17收縮，對準拖把板4上的另一安裝孔后，放開按壓的插銷柱16，在彈簧20作用下，插銷柱16即被頂入安裝孔21的另一端。這樣，下部接頭14就可以以插銷柱16為中心擺動；上部接頭15可以繞中心定位孔的固定螺栓36擺動，兩者接合就實現了拖把的靈活轉動。再配合卡位彈簧25上的卡位插銷26和卡位缺口的相互作用，可以實現按需在指定位置卡位。當拖把接頭3和拖把板4對接安裝好后，將拖把板4固定拖把布的一面貼地水平放置，拖把接頭3的上部接頭垂直于水平面直立，套接于上部接頭14的拖把桿1也呈垂直水平面直立狀位于拖把板4的板面對角線交叉中心點。順著拖把板的縱向中心線所在的垂直于水平面的直立平面往下平放拖把桿1，使拖把接頭3的下部接頭14的背面鋼板貼近拖把板4背面，此時在固定螺栓36頭部與拖把板背面相接觸位置設一凹陷口A31，凹陷口A31的大小深淺以剛好容納固定螺栓36的頭部為宜，凹陷口A31使固定螺栓36頭部置入其中后起限制拖把桿1在水平面方向擺動的作用；在半形下部接頭14的歸位缺口30和拖把板4相接觸的位置稍下一點處設一圓形或方形凹陷口B32，此凹陷口B32中固定強力磁鐵B33，凹陷口B32的具體大小深淺以強力磁鐵B33放置其中后磁鐵能剛好接觸到歸位缺口30周邊鋼板且不外突于拖把板4的背部平面為宜；同時在上部接頭15的最上部(即與不銹鋼桿套接的位置)與拖把板4相接觸的位置，在拖把板4背面上設一圓形或方形凹陷口C34，凹陷口C34中放置強力磁鐵C35。凹陷口C34的深淺大小以強力磁鐵C35置入其中后大小合適且平齊于拖把板上部平面為宜。這樣，拖把桿1放平與拖把板4縱向中心線重合方式接觸時，強力磁鐵B33和強力磁鐵C35的吸力會將拖把桿1吸附在拖把板4上，固定螺栓36頭套入凹陷口A31中限制了拖把桿1在水平面方向的擺動，這兩種限位作用的結合就很好的完成了拖把在擠水前的定位，使擠水套11能準確順利的套入拖把板4，并且能使擠水過程中拖把板4不易擺動，使拖把擠水過程更順暢省力。掃地或刮水時，轉動拖把桿1，使下部接頭14的背面鋼板平面貼住拖把板4上的強力磁鐵B33，此時拖把桿1將平行于拖把板4，為方便掃地或括水操作，可將拖把桿1的位置調整到和拖把板4縱向相垂直的角度。這樣，半圓形下接頭14和拖把桿1之間又產生一個擺動限制，這個擺動限制結合強力磁鐵B的吸力使拖把桿1和拖把扳4的位置呈穩定固定狀態，此時可方便進行掃地或刮水操作，而且可以前后兩個方向來回操作也不易產生翻板。很方便實用。

更進一步，為防止上部接頭15繞固定螺栓36隨意擺動，在固定螺栓36和固定螺栓37上各加設一彈簧，彈簧套在固定螺栓36、固定螺栓37上用螺帽壓縮固定，這樣，彈簧壓縮產生的彈力使下部接頭14的鋼板和上部接頭的鋼板面的磨擦力加大，且磨擦力的大小可通過彈簧的壓縮程度很方便調節，如此一來，調節彈簧壓縮程度即可改變使拖把桿1固定螺栓36擺動所要的外力大小。將彈簧調節到合適程度，拖把桿1就可以達到既可以方便轉動又可以有合適轉動阻力實現恰當定位的良好效果。這樣在實際使用中就可以很方便的調整掃地或刮水時的拖把桿1相對于拖把板4縱向的角度，可以實現多方位靈活掃地或刮水操作。（當然，只在固定螺栓36或固定螺栓37任一個上加設彈簧也可以實現同樣的效果。）

進一步，如實際使用中無需應用卡位功能，只需將卡位插銷26從定位方孔24中挪開即可，當然也可以干脆不設定位孔24，卡位彈簧25及卡位缺口27等，即設置成無卡位功能的簡化版。

更進一步，如果要實現使用中的雙向卡位功能，只需將卡位缺口27改變為卡位小孔或U形缺口的方式都可，即在下部接頭14的外側圓弧28所在的鋼板上設數個小孔或U形缺口，小孔的位置或U形缺口的位置和上部接頭15上的定位孔24的位置應當同處在以下部接頭14的中心定位孔18為圓心的相同半徑的圓弧上以保證它們能重合對位。當上部接頭15上的卡位方孔24與下部接頭14上的卡位小孔或U形缺口相重合時，將卡位插銷26插入卡位小孔或U形缺口即可實現雙向定位（當然，雙向定位的解除要用手工將卡位插銷26拔出方可）。

進一步，如果只要用拖把布拖地而不用膠棉拖把頭拖地，那么可以將拖把板4上的安裝孔21的位置由順著拖把板橫向中心線方向放置,改變為順著拖把板4的縱向中心線方向放置也是可以達到同樣的效果的。

以上實施例僅是本發明的一個實施例，其目的是為了更好的說明本發明，不能認為是對本發明的限定。凡是本技術領域的普通技術人員在沒有作出創造性改變，只是在本發明的基礎上作一些小的改動或優化都應當屬于本發明的保護范圍。
