本發明涉及梯子技術領域，具體而言，涉及一種梯子模組及梯子。

背景技術：

梯子是日常生活中常用的一種工具，通常人們都會使用梯子來拿取高處的東西或處理高處的其他事情。現有的梯子一般都是固定的長度或者是兩段可調節的伸縮梯，兩段可調節的伸縮梯還是具有較長的長度，由于梯子較長，不方便放置或轉移。

技術實現要素：

本發明實施例的目的在于提供一種梯子模組，結構簡單，制造方便，成本較低，能夠大大提高生產效率。

本發明實施例的另一個目的在于提供一種梯子，該梯子不使用時可收縮，使用時再展開，較好的改善了上述問題。

本發明的實施例是這樣實現的：

本發明的實施例提供了一種梯子模組，包括兩個并排設置的第一支撐件和至少一個第二支撐件，第一支撐件的一端設有第一連接部，第一支撐件的另一端設有第二連接部，第二支撐件的一端與一個第一支撐件連接，第二支撐件的另一端與另一個第一支撐件連接，第二支撐件與第一支撐件垂直或基本垂直，第一連接部用于與另一個梯子模組的第二連接部可轉動連接，第二連接部用于與另一個梯子模組的第一連接部可轉動連接。

可選地，第一連接部在與另一個梯子模組的第二連接部接觸的表面設置有第一摩擦部，第二連接部在與另一個梯子模組的第一連接部接觸的表面設置有第二摩擦部。

可選地，第一連接部在與另一個梯子模組的第二連接部接觸的表面設置有第一卡齒部，第二連接部在與另一個梯子模組的所述第一連接部接觸的表面設置有第二卡齒部，第一卡齒部包括多個第一卡齒，多個第一卡齒環形設置，第二卡齒部包括多個第二卡齒，多個第二卡齒環形設置。

可選地，第二支撐件套設有絕緣套。

本發明的實施例還提供了一種梯子，包括至少兩組上述所述的梯子模組，相鄰兩組梯子模組中的一組梯子模組的第一連接部與另一組梯子模組的第二連接部可轉動連接。

可選地，梯子具有展開狀態和收縮狀態；當梯子處于展開狀態時，相鄰兩組梯子模組中的一組梯子模組的第一支撐件與另一組梯子模組的第一支撐件之間具有夾角；當梯子處于收縮狀態時，相鄰兩組梯子模組中的一組梯子模組的第一支撐件與另一組梯子模組的第一支撐件對折。

可選地，梯子模組的第一連接部設置有第一卡齒部，梯子模組的第二連接部設置有第二卡齒部；梯子具有相鄰兩組梯子模組保持相對固定的第一狀態，以及相鄰兩組梯子模組能夠相對轉動的第二狀態；當梯子處于第一狀態時，相鄰兩組梯子模組中的一組梯子模組的第一卡齒部與另一組梯子模組的第二卡齒部相互嚙合；當梯子處于第二狀態時，相鄰兩組梯子模組中的一組梯子模組的第一卡齒部與另一組梯子模組的第二卡齒部相互分離。

可選地，梯子的一端的梯子模組為第一梯子模組，梯子的另一端的梯子模組為第二梯子模組，第一梯子模組的遠離第二梯子模組的一端和/或第二梯子模組的遠離第一梯子模組的一端設有防滑件。

可選地，梯子的一端的梯子模組的第一支撐件第一支撐件本體和調節件，調節件設置于第一支撐件本體的遠離第二支撐件的一端，調節件相對于第一支撐件本體可伸縮。

可選地，梯子的一端的梯子模組的第一支撐件設有掛鉤。

本發明的實施例具有以下有益效果：

本發明提供的梯子模組，結構簡單，制造方便，生產成本低。生產效率高。

本發明提供的梯子，包括至少兩組梯子模組，相鄰的兩組梯子模組可轉動連接，這樣，相鄰的兩組梯子模組可相對的展開或對折起來。使用時，把梯子模組展開，而且相鄰的兩組梯子模組之間的角度可調節，可以根據需要轉動到合適的角度；不使用時，可以把梯子收縮起來，這樣，相鄰的兩組梯子模組處于對折狀態，梯子收縮起來時，占用空間小，方便放置或轉移。

附圖說明

為了更清楚地說明本發明實施例的技術方案，下面將對實施例中所需要使用的附圖作簡單地介紹，應當理解，以下附圖僅示出了本發明的某些實施例，因此不應被看作是對范圍的限定，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他相關的附圖。

圖1為本發明實施例一的梯子模組的結構示意圖；

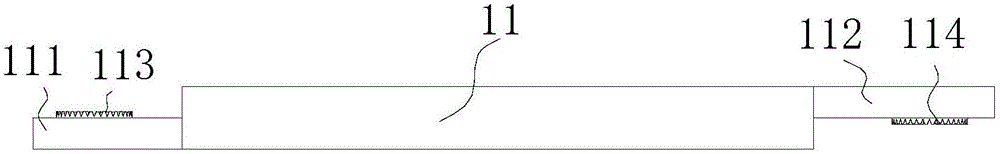

圖2為第一支撐件的結構示意圖；

圖3為本發明實施例二的梯子的結構示意圖；

圖4為梯子處于收縮狀態的結構示意圖；

圖5為梯子展開成一字梯的結構示意圖；

圖6為梯子展開成人字梯的結構示意圖。

圖標：100-梯子模組；101-第一梯子模組；102-第二梯子模組；11-第一支撐件；12-第二支撐件；13-絕緣套；111-第一連接部；112-第二連接部；113-第一卡齒部；114-第二卡齒部；115-第一支撐件本體；116-調節件；15-防滑件；16-掛鉤。

具體實施方式

為使本發明實施例的目的、技術方案和優點更加清楚，下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本發明一部分實施例，而不是全部的實施例。通常在此處附圖中描述和示出的本發明實施例的組件可以以各種不同的配置來布置和設計。

因此，以下對在附圖中提供的本發明的實施例的詳細描述并非旨在限制要求保護的本發明的范圍，而是僅僅表示本發明的選定實施例。基于本發明中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

需要說明的是，在不沖突的情況下，本發明中的實施例及實施例中的特征可以相互組合。

應注意到：相似的標號和字母在下面的附圖中表示類似項，因此，一旦某一項在一個附圖中被定義，則在隨后的附圖中不需要對其進行進一步定義和解釋。

在本發明的描述中，需要說明的是，術語“上”、“下”、“垂直”、“平行”等指示的方位或位置關系為基于附圖所示的方位或位置關系，或者是該發明產品使用時慣常擺放的方位或位置關系，或者是本領域技術人員慣常理解的方位或位置關系，或者是該發明產品使用時慣常擺放的方位或位置關系，僅是為了便于描述本發明和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明的限制。此外，術語“第一”、“第二”等僅用于區分描述，而不能理解為指示或暗示相對重要性。

在本發明的描述中，還需要說明的是，除非另有明確的規定和限定，術語“設置”、“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本發明中的具體含義。

實施例1

參考圖1所示，本發明實施例一提供的一種梯子模組100，包括第一支撐件11和第二支撐件12。

參考圖2所示，第一支撐件11為桿狀結構，第一支撐件11的橫截面可以為圓形、矩形、橢圓形或其他形狀等。本實施例中，第一支撐件11的橫截面為矩形。

第一支撐件11的一端設有第一連接部111，第一支撐件11的另一端設有第二連接部112。第一連接部111和第二連接部112上均設置有通孔。第一連接部111可以與另一個梯子模組100的第二連接部112可轉動連接，第二連接部112可以與另一個梯子模組100的第一連接部111轉動連接。

第一連接部111與第一支撐件11可以是一體制造，也可以分別單獨制造，第一連接部111與第一支撐件11分別單獨制造時，第一連接部111與第一支撐件11可以是焊接連接，也可以是通過螺釘連接。

第二連接部112與第一支撐件11可以是一體制造，也可以分別單獨制造，第二連接部112與第一支撐件11分別單獨制造時，第二連接部112與第一支撐件11可以是焊接連接，也可以是通過螺釘連接。

在本實施例中，第一連接部111上設有第一卡齒部113，第一卡齒部113包括多個第一卡齒，多個第一卡齒環形設置，第一卡齒部113的軸線與第一連接部111上的通孔的軸線重合，第一卡齒部113位于第一連接部111在與另一個梯子模組100的第二連接部112接觸的表面上。第二連接部112上設有第二卡齒部114，第二卡齒部114包括多個第二卡齒，多個第二卡齒環形設置，第二卡齒部114的軸線與第二連接部112上的通孔的軸線重合，第二卡齒部114位于第二連接部112在與另一個梯子模組100的第一連接部111接觸的表面上。

在其他實施例中，第一連接部111上可以設有第一摩擦部，第二連接部112上可以設有第二摩擦部。當第一摩擦部與另一個梯子模組100里的第二摩擦部緊密配合時，第一連接部111與第二連接部112之間不容易發生轉動。

第一支撐件11的中間可以為空心結構，這種結構可以拉伸成型，這樣能夠大大減輕第一支撐件11的重量，還能節約材料，降低成本。當然第一支撐件11也可以為實心結構，這種結構強度好，不易折斷。

第一支撐件11可以采用鋁材制成，鋁材質量輕，成本低；當然也可以采用鋼材或者木材制成。

一并參考圖1所示，第二支撐件12為桿狀結構，第二支撐件12的橫截面可以為圓形、矩形、橢圓形或其他形狀等。本實施例中，第二支撐件12的橫截面為矩形。

第一支撐件11的數量為兩個，兩個第一支撐件11平行設置，需要說明的是，此處的平行不應只理解為絕對的平行，基本平行也可以。兩個第一支撐件11的兩端齊平或基本齊平，兩個第一支撐件11上的第一連接朝向同一個方向。

第二支撐件12的數量為一個，第二支撐件12的一端與一個第一支撐件11連接，第二支撐件12的另一端與另一個第一支撐件11連接，第二支撐件12與第一支撐件11垂直或者基本垂直。

第二支撐件12與第一支撐件11之間可以榫接連接，這樣的話，可以在第一連接件上設置榫槽，在第二連接件的兩端設置榫頭，榫接連接簡單快捷，拆裝方便；第二支撐件12與第一支撐件11之間也可以焊接連接，這種方式牢固可靠，但是不方便拆裝；第二支撐件12與第一支撐件11之間還可以通過螺釘連接，這種方式拆裝也方便快捷。

需要說明的是，第二支撐件12的數量也可以是兩個或兩個以上，多個第二支撐件12可以并排設置，相鄰兩個第二支撐件12之間的間距基本相同。

第二支撐件12上還可以套設有絕緣套13。絕緣套13可以采用橡膠材料制成。絕緣套13不僅具有絕緣的作用，使得在有帶電操作時更安全，絕緣套13還具有一定的防滑作用，使得踩在第二支撐件12上時不容易打滑，較好的保障了使用者的安全。

實施例2

參考圖3所示，本發明實施例二提供的一種梯子，包括至少兩組梯子模組100。

需要說明的是，本實施例中的梯子模組100的結構、工作原理和技術效果與實施例一中的梯子模組100的結構、工作原理和技術效果相同，可以參考實施例一中的相應內容，此處不做詳細描述。

該梯子中相鄰兩組梯子模組100中的一組梯子模組100的第一連接部111與另一組梯子模組100的第二連接部112可轉動連接。這里應理解的是，同一梯子模組100里的兩個第一連接部111分別與另一組梯子模組100里的兩個第二連接部112可轉動連接。

需要說明的是，此處所說的可轉動連接是指相鄰的兩組梯子模組100具有保持相對固定的第一狀態，以及相鄰的兩組梯子模組100能夠相對轉動的第二狀態。

當相鄰的兩組梯子模組100處于第一狀態時，相鄰兩組梯子模組100中的一組梯子模組100的第一卡齒部113與另一組梯子模組100的第二卡齒部114相互嚙合并且緊配合，此時，相鄰兩組梯子模組100不能夠相對轉動，而且第一卡齒部113與第二卡齒部114相互嚙合使得相鄰的兩組梯子模組100更不容易相對轉動。

當相鄰的兩組梯子模組100處于第二狀態時，相鄰的兩組梯子模組100中的一組梯子模組100的第一卡齒部113與另一組梯子模組100的第二卡齒部114相互分離，此時相鄰的兩組梯子模組100能夠在一定的角度范圍內轉動。

還需要說明的是，相鄰的兩組梯子模組100中的一組梯子模組100的第一連接部111與另一組梯子模組100的第二連接部112可以通過螺栓連接，也可以通過銷軸連接。使用螺栓連接時，可以使用螺母緊固，使得第一連接部111與第二連接部112貼合，螺母可以選用蝴蝶螺母，蝴蝶螺母拆裝方便，不需要使用其他工具就可以擰緊或擰松。當然也可以在第一連接部111和第二連接部112上的通孔內設置于螺栓的外螺紋配合的內螺紋。

梯子具有展開狀態(如圖3所示)和收縮狀態(如圖4所示)。

當梯子處于收縮狀態時，相鄰兩組梯子模組100中的一組梯子模組100的第一支撐件11與另一組梯子模組100的第一支撐件11對折。本實施例中，當梯子收縮到極限狀態時，相鄰兩組梯子模組100的第一支撐件11基本平行且兩端基本齊平；也可理解為梯子收縮到極限狀態時，相鄰兩組梯子模組100的第一支撐件11之間的夾角為0°。梯子處于收縮狀態使得梯子的整體長度較短，這樣就方便放置，而且占用空間小，還方便搬運。

當梯子處于展開狀態時，相鄰兩組梯子模組100中的一組梯子模組100的第一支撐件11與另一組梯子模組100的第一支撐件11之間具有夾角。本實施例中，當梯子處于極限的展開狀態時，相鄰兩組梯子模組100的第一支撐件11之間的夾角為220°。當然，當相鄰兩組梯子模組100的第一支撐件11之間的夾角為180°時，梯子為一字梯(如圖5所示)。使用時，可以根據需要調節相鄰兩組梯子模組100之間的夾角。使用較方便。

本實施例中梯子的一端的梯子模組100為第一梯子模組101，梯子的另一端的梯子模組100為第二梯子模組102，第一梯子模組101的遠離第二梯子模組102的一端可以設有防滑件15，防滑件15固定在第一梯子模組101的第一支撐件11的遠離第二梯子模組102的一端。第二梯子模組102的遠離第一梯子模組101的一端也可以設置防滑件15，防滑件15固定在第二梯子模組102的第一支撐件11的遠離第一梯子模組101的一端。防滑件15能夠增大梯子與接觸面之間的摩擦力，避免在使用時梯子與地面之間或梯子與墻壁之間產生打滑的現象。

在本實施例中，第一梯子模組101的第一支撐件11包括第一支撐件本體115和調節件116，調節件116與第一支撐件本體115可滑動連接。當第一支撐件本體115為中空結構時，調節件116可以穿設于第一支撐件本體115中；當然也可以在第一支撐件本體115上設置滑槽，調節件116設置在滑槽內。調節件116相對于第一支撐件本體115可伸縮，即在使用梯子時，如果底面部平整，可以通過調節調節件116使得梯子平穩。調節件116與第一支撐件本體115之間可以通過螺釘固定，當螺釘鎖緊時，調節件116相對于第一支撐件本體115不能滑動，當螺釘松開時，調節件116相對于第一支撐件本體115可以滑動。

第二梯子模組102的第一支撐件11的外側還可以設置掛鉤16，使用時，梯子具有掛鉤16的一端朝向上方，掛鉤16可用來懸掛物品，比如工具袋等，當在高處作業時，可以把工具都放置在工具袋內，避免了來回上下梯子拿取工具，給操作帶來較大的方便。

需要說明的是，第一梯子模組101和第二梯子模組102的第一支撐件11均具有自由端，自由端可以不設置第一連接部111或第二連接部112。

還需要說明的是，梯子不僅可以展開成“一”字形的狀態，梯子也可以展開成其他狀態，此時相鄰兩組梯子模組100的第一支撐件11之間具有夾角，夾角的角度可以根據需要調節。如圖6所示，梯子可以從中部位置折彎，使得梯子成“人”字形，這樣就可以當人字梯使用；梯子也可以折彎成“U”字，這種狀態的梯子，兩個自由端放置在地面上，這樣就可以用來做晾曬架晾曬東西或用來做置物架堆放物品。

以上所述僅為本發明的優選實施例而已，并不用于限制本發明，對于本領域的技術人員來說，本發明可以有各種更改和變化。凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
