本發明涉及一種家具裝潢領域，具體涉及一種框架式積木組合式家具制作結構。

背景技術：

現有的家具結構和款式固定，可供選擇的余地不大，不能體現使用者的個人興趣愛好、品味和需求，只能在現有的品種中挑選，一旦選定購買，除非廢棄處理，否則家具的格局就再也難以改變，雖然現在也可以去定制的家具， 但由于定制時往往由于思路不成熟，不夠具體，精心定制的家具的也可能不能稱心如意，而且定制家具的代價及其高昂，制作周期也極長，不可能大眾化推廣使用，現有的家具尺寸固定，外形無法改變，與實際使用的空間經常出現不匹配，產生難以存放、不協調或嚴重浪費空間等尷尬。 現有的家具大小固定，普遍笨重，難以攜帶，在原處好用的家具，搬遷之后，換了個地方就變得不協調和不好用了，不舍得每次搬遷就要處理一大堆家具，就得接受不協調家具的煩惱，很多人因此壓抑了自己在家具方面的需求，這樣的人群比較龐大，而且也比較集中，市場潛力巨大，在運輸，長期使用及碰撞時，傳統家具容易產生局部的損壞，而局部損壞后，則嚴重影響整體家具的形象，不得不因壞一點而放棄大好的整體，進行更換或丟棄，浪費嚴重。市場上迫切需要一種可以由用戶自由組合和拼裝的家具，具有造型自由，外形尺寸大小自由，表面裝飾自由等特點，易組裝，易拆卸，易攜帶，易替換，可用根據用戶的想法和創意由用戶自己動手組合和各種自己喜歡的形狀，賦予和改變自己喜歡的各種家具裝飾紋理，讓家具有機的融合進各種環境，成為裝飾的一部分，成為個人創意的載體和展示的工具。當家具局部的損壞后，可以拆卸去除損壞的部位，重新組配后，家具又是好家具，無需浪費嚴重的整體更換或丟棄的新型家具。

技術實現要素：

本發明的目的在于克服現有技術存在的以上問題，提供一種框架式積木組合式家具制作結構，本發明可以讓用戶自己動手設計和組合自己喜歡的家具，家具的尺寸大小，形狀，外觀顏色，紋理可以根據自己的品味和愛好自由組配，家具不再一買定終身，一旦有了新想法新主張，也能即刻動手改造，變換出各種各樣其他心儀的組合，本發明可以充分協調使用者的空間和環境，方便拆裝和攜帶，也是流動人員的福音，在使用、碰撞、運輸等情況下對家具產生局部損壞時，只需拆除損壞的部位，重新組合，家具依然長優，無需無需浪費嚴重的整體更換或丟棄，使用壽命長，性價比極高，價廉物美。

為實現上述技術目的，達到上述技術效果，本發明通過以下技術方案實現：

一種框架式積木組合式家具制作結構，包括多組異型材結構體（1），所述異型材結構體（1）采用豎直放置、水平放置和自由角度放置的方式，所述異型材結構體（1）能夠彼此連接，構造出復雜幾何形狀的積木家具框架（2），所述各種狀態放置的異型材結構體（1）通過拐角連接件（3）相互連接，所述異型材結構體（1）的端面設置有T槽（101）和卡槽（102），所述異型材結構體（1）還設置有電線走位卡套（103），所述卡槽（102）中可根據個人喜好自由插入各種組合的家具外觀側面板（4），所述T槽（101）中能夠插入帶T型凸頭的家具外觀側面板（5）和根據需要設置活動門。

進一步的，所述帶T型凸頭的家具外觀側面板（5）由T型凸頭（501）和家具外觀側面基板（503）連接成整體，不可無損分割或拆卸。

進一步的，所述帶T型凸頭的家具外觀側面板（5）由分體T型凸頭（502）和家具外觀側面基板（503）連接而成，可無損分割或拆卸。

進一步的，所述活動門為能夠平移開閉的移門（8）和/或可旋轉開閉的旋轉門（7）。

進一步的，所述T槽（101）或卡槽（102）中設置有旋轉轉軸機構（6），所述旋轉轉軸機構上安裝有可旋轉開閉的旋轉門（7）。

進一步的，所述卡槽（102）中還可以根據需要設置平移開閉的移門（8）。

進一步的，所述卡槽（102）的截面為矩形、L形、口字去掉一橫的框形或開口圓弧形。

進一步的，所述卡入在卡槽（102）中的家具外觀側面板（4）和帶T型凸頭的家具外觀側面板（5）外露部分區域（504）可以低于積木家具框架（2）表面的高度、與積木家具框架（2）的高度持平或高于積木家具框架（2）表面的高度，且兩種家具外觀側面板的外露部分區域（504）均為任意自由曲面形狀，不局限于平面和鼓起等簡單形狀。

進一步的，所述設置有T槽（101）和卡槽（102）的異型材結構體（1）端面數目為一個或一個以上。

本發明的有益效果是:

本發明可以讓用戶自己動手設計和組合自己喜歡的家具，家具的尺寸大小，形狀，外觀顏色，紋理可以根據自己的品味和愛好自由組配，家具不再一買定終身，一旦有了新想法新主張，也能即刻動手改造，變換出各種各樣其他心儀的組合，本發明可以充分協調使用者的空間和環境，方便拆裝和攜帶，也是流動人員的福音，在使用、碰撞、運輸等情況下對家具產生局部損壞時，只需拆除損壞的部位，重新組合，家具依然長優，無需無需浪費嚴重的整體更換或丟棄，使用壽命長，性價比極高，價廉物美。

上述說明僅是本發明技術方案的概述，為了能夠更清楚了解本發明的技術手段，并可依照說明書的內容予以實施，以下以本發明的較佳實施例并配合附圖詳細說明如后。本發明的具體實施方式由以下實施例及其附圖詳細給出。

附圖說明

此處所說明的附圖用來提供對本發明的進一步理解，構成本申請的一部分，本發明的示意性實施例及其說明用于解釋本發明，并不構成對本發明的不當限定。在附圖中：

圖1是本發明一種實施例的異型材結構體剖視示意圖；

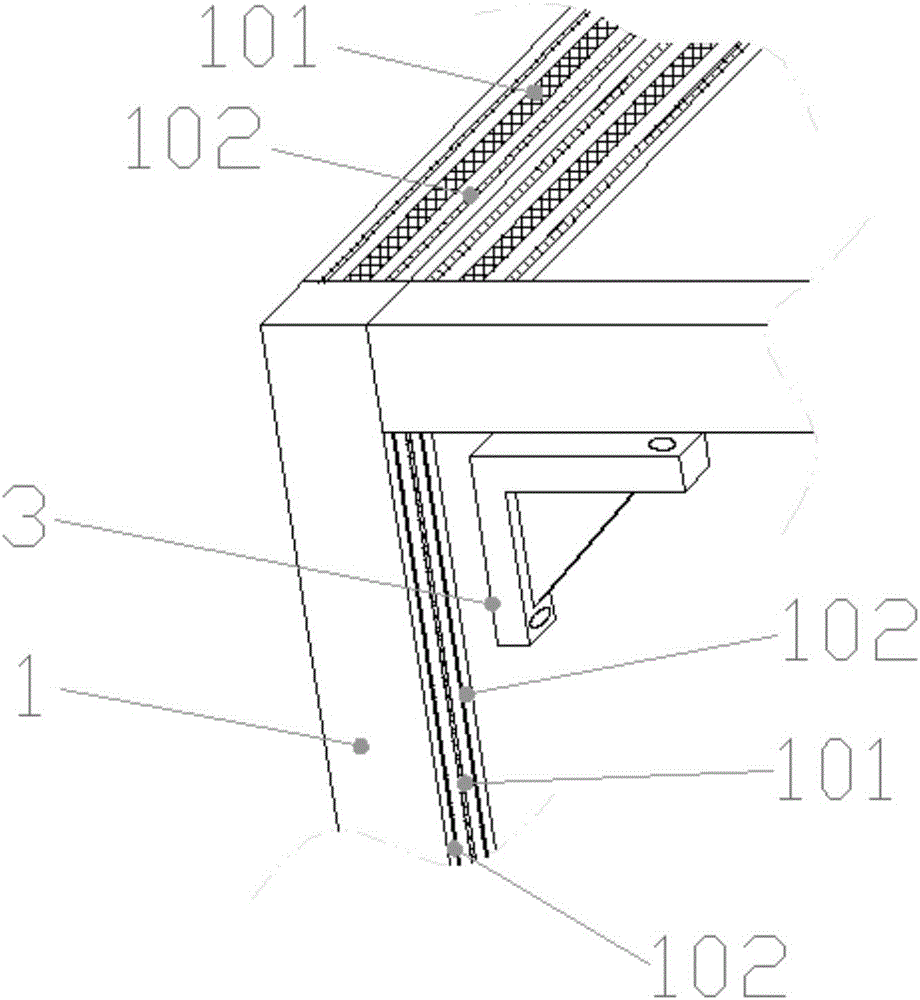

圖2是本發明一種實施例的異型材結構體拼接示意圖；

圖3是本發明一種實施例的積木家具框架示意圖；

圖4是本發明一種實施例的家具外觀側面板示意圖；

圖5是本發明一種實施例的帶T型凸頭的家具外觀側面板圖；

圖6是本發明一種實施例的組裝完成示意圖；

圖7是本發明一種實施例的組裝完成前視圖；

圖8是本發明一種實施例的組裝完成右視圖；

圖9是本發明一種實施例的組裝完成頂視圖；

圖10是本發明一種實施例的組裝完成左視圖；

圖中標號說明：1、異型材結構體，2、積木家具框架，3、拐角連接件，4、家具外觀側面板，5、帶T型凸頭的家具外觀側面板， 6、旋轉轉軸機構，7、旋轉門，8、移門，9、門把手，101、T槽，102、卡槽，103、電線走位卡套， 501、T型凸頭，502、分體T型凸頭，503、家具外觀側面基板，504、外露部分區域。

具體實施方式

下面將參考附圖并結合實施例，來詳細說明本發明。

參照圖1至圖10所示，一種框架式積木組合式家具制作結構，

包括多組豎直放置和水平放置的異型材結構體1，所述豎直放置和水平放置的異型材結構體1還與自由角度放置的異型材結構體1連接，構造出復雜幾何形狀的積木家具框架2，所述各種狀態放置的異型材結構體1通過拐角連接件3相互連接，所述異型材結構體1的端面設置有T槽101和卡槽102，所述異型材結構體1還設置有電線走位卡套103，所述卡槽102中可根據個人喜好自由插入各種組合的家具外觀側面板4。

進一步的，所述T槽101中可插入帶T型凸頭的家具外觀側面板5，所述T槽101中還可以根據需要設置平移開閉的移門8。

進一步的，所述帶T型凸頭的家具外觀側面板5由T型凸頭501和家具外觀側面基板503連接成整體，不可無損分割或拆卸。

進一步的，所述帶T型凸頭的家具外觀側面板5由分體T型凸頭502和家具外觀側面基板503連接而成，可無損分割或拆卸。

進一步的，所述T槽101中設置有旋轉轉軸機構6，所述旋轉轉軸機構上安裝有可旋轉開閉的旋轉門7。

進一步的，所述卡槽102中還可以根據需要設置平移開閉的移門8。

進一步的，所述卡槽102的截面為矩形、L形、口字去掉一橫的框形，開口圓弧形等形狀。

進一步的，所述卡入在卡槽102中的家具外觀側面板4和帶T型凸頭的家具外觀側面板5外露部分區域504可以低于積木家具框架2表面的高度、與積木家具框架2的高度持平或高于積木家具框架2表面的高度，且兩種家具外觀側面板的外露部分區域504均為任意自由曲面形狀，不局限于平面和鼓起等簡單形狀。

進一步的，所述設置有T槽101和卡槽102的異型材結構體1端面數目為至少有一個至所有的端面都有設置。

本實施例的工作原理如下：

參照圖1至圖5所示，取來截面如圖1所示的異型材結構體1，按圖2所示，用拐角連接件3將異型材結構體1連接成如圖3所示的積木家具框架2的形狀，在積木家具框架2的不需要開合的側面的T槽101和卡槽102中，根據自己的喜好，設置入圖4所示的安裝家具外觀側面板4和如圖5所示的帶T型凸頭的家具外觀側面板5，在積木家具框架2的需要開合的側面的T槽101和卡槽102中設置安裝旋轉轉軸機構6，裝上可以旋轉開閉的旋轉門7；或設置裝上可以平移開合的移門8，這樣我們就將家具組裝好了，本實施例組裝好的積木家具外觀圖如圖6-圖10所示，當然如果家具里安放了家用電器，則可以將電線卡在電線走位卡套103上，不讓線路裸露，方便安全，拆卸時操作順序正好相反。

以上所述僅為本發明的優選實施例而已，并不用于限制本發明，對于本領域的技術人員來說，本發明可以有各種更改和變化。凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
