本發明涉及一種電工作業用梯子安全輔助裝置。

背景技術：

電工爬高作業時需要用到梯子，目前電工作業所用的梯子為鋁合金直梯。雖然梯子腿的下端也安裝有橡膠摩擦塊，但是它與地面之間的接觸面積較小，加上梯子本身的質量較輕，梯子與地面之間的摩擦力較小。因此在作業過程中，梯子容易滑動，安全性較差。

技術實現要素：

本發明的目的是針對上述不足提供一種電工作業用梯子安全輔助裝置，它可以跟梯子結合使用，防止作業時梯子滑動。

為達到上述目的，本發明包括座體，其結構特點是所述座體的底面上設有防滑紋，座體的上表面連接有左右相對的兩梯腿套筒，梯腿套筒向前側傾斜，梯腿套筒上設有開口朝上的梯腿插裝孔。

所述防滑紋為橫向或縱向間隔設置的條紋。

所述座體包括底板，底板的底部設有防滑橡膠墊，所述防滑紋設在防滑橡膠墊的底面上，所述梯腿套筒可前后擺動的鉸接在底板上，兩梯腿套筒的相對內側各設一固定套筒，兩固定套筒之間連接有轉軸，轉軸的端部插入相應的固定套筒中，轉軸的中部固定連接有支撐桿，底板上設有固定座，固定座上安裝有可前后滑動的支撐滑塊，支撐桿的下端伸向前側且該端鉸接在支撐滑塊上，支撐滑塊上設有螺紋孔并在該螺紋孔內螺裝有驅動絲杠，驅動絲杠轉動安裝在固定座上，驅動絲杠上設有搖把。

所述固定座具有一個內腔，固定座的內腔中安裝有可上下滑動的浮動塊，浮動塊底部連接有至少一個豎直導向塊，底板及防滑橡膠墊上設有與豎直導向塊相對應的通孔，豎直導向塊的下端設有爪刺，底板與浮動塊之間設有頂壓彈簧，浮動塊的上表面為前高后低的斜面，支撐滑塊上連接有伸向固定座內腔的連接桿，連接桿的下端連接有驅動塊，驅動塊的底面壓靠在浮動塊上。

所述驅動塊的底面為前高后低的斜面。

所述固定座上設有頂板，頂板上設有連通固定座內腔并且沿前后方向延伸的導向孔，連接桿穿過導向孔。

所述浮動塊底部前后間隔設置有多個豎直導向塊，每個導向塊上均設有爪刺。

本發明在使用時需要將梯子的兩條腿插入相應梯腿套筒的梯腿插裝孔中，根據作業點的高度不同，梯子的放置角度不同，轉動搖把可改變梯腿套筒的傾斜角度，使其跟梯子的放置角度相適應。角度調好后，梯腿套筒跟底板是相對固定的，底板對梯子具有良好的支撐作用，通過對梯腿套筒的角度調節，防滑橡膠墊可以更好的跟地面相貼合，以發揮其最大的防滑作用。梯子相對于地面的傾斜角度越小，梯子越容易向后滑動，由于此時需要將梯腿套筒調節到較小的傾斜角度，爪刺會透過底板及防滑橡膠墊上的通孔伸向地面，爪刺具有較好的抓地作用，可有效的防止梯子向后方滑動，并且梯腿套筒的傾斜角度越小，，爪刺伸向地面的部分越長，抓地效果也就越強。

綜上所述，本發明可以跟梯子結合使用，防止作業時梯子滑動，防滑效果好、穩定性強。

附圖說明

下面結合附圖對本發明的具體實施方式做進一步詳細的說明：

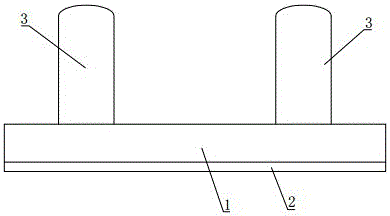

圖1是本發明的第一種實施例的結構示意圖；

圖2是圖1的右視圖；

圖3是本發明的第二種實施例的結構示意圖；

圖4是圖3的右視圖；

圖5是本發明第二種實施例的使用狀態的示意圖

圖6是圖5的右視圖。

具體實施方式

參照圖1、圖2，第一種實施例中的電工作業用梯子安全輔助裝置包括座體1，座體1的底面上設有防滑紋2，防滑紋2可采用橫向設置或縱向設置的條紋，當然防滑紋2還可以采用其它樣式的花紋，座體1的上表面連接有左右相對的兩梯腿套筒3，兩梯腿套筒3均固定連接在座體1上，梯腿套筒3向前側傾斜，梯腿套筒3上設有開口朝上的梯腿插裝孔21。該電工作業用梯子安全輔助裝置可以跟梯子結合使用，使用時梯子的兩條腿將分別插入到一梯腿插裝孔21中，座體1的底面跟地面接觸，座體1與地面之間的接觸面積較大，由于座體1底面上設有防滑紋2，進一步增強了它的防滑作用，可以有效的防止梯腿向后方滑動。

參照圖3、圖4，第二種實施例中的電工作業用梯子安全輔助裝置在第一種實施例的基礎上做了進一步的改進。改進后的座體1包括底板19，底板19的底部設有防滑橡膠墊20，防滑紋2設在防滑橡膠墊20的底面上。改進后的梯腿套筒3不再固定連接在座體1上，而是鉸接在底板19上，梯腿套筒3可前后擺動，為此底板19上設有鉸接支座22，梯腿套筒3的下端通過鉸軸連接在鉸接支座22上。兩梯腿套筒3的相對內側各設一固定套筒4，兩固定套筒4之間連接有轉軸5，轉軸5的兩端部分別插入到一個固定套筒4中，轉軸5可以轉動，轉軸5的中部固定連接有支撐桿6，支撐桿6對兩梯腿套筒3具有斜向支撐的作用，用以保持梯腿套筒3在底板19上的傾斜角度。底板19上設有固定座7，固定座7上安裝有可前后滑動的支撐滑塊8，支撐桿6的下端伸向前側且該端鉸接在支撐滑塊8上。支撐滑塊8上設有螺紋孔并在該螺紋孔內螺裝有驅動絲杠9，驅動絲杠9轉動安裝在固定座7上，為了安裝驅動絲杠9，固定座上設有前后兩個帶座軸承23，由兩帶座軸承23對驅動絲杠9的兩端進行支撐，驅動絲杠9上設有搖把10。參照圖5、圖6，該電工作業用梯子安全輔助裝置在使用時同樣需要將梯子24的兩條腿插入相應梯腿套筒3的梯腿插裝孔21中，根據作業點的高度不同，梯子的放置角度不同，轉動搖把10可改變梯腿套筒3的傾斜角度，使其跟梯子的放置角度相適應。角度調好后，梯腿套筒3跟底板19是相對固定的，底板19對梯子具有良好的支撐作用，通過對梯腿套筒3的角度調節，防滑橡膠墊20可以更好的跟地面相貼合，以發揮其最大的防滑作用。

固定座7具有一個內腔，固定座7的內腔中安裝有可上下滑動的浮動塊11，浮動塊11底部連接有三個豎直導向塊12，底板19及防滑橡膠墊20上設有與豎直導向塊12相對應的通孔，豎直導向塊12可在上述通孔中上下活動，每個豎直導向塊12的下端均設有爪刺13。底板19與浮動塊11之間設有頂壓彈簧14，浮動塊11的上表面為前高后低的斜面，固定座7的頂部設有頂板17，頂板17上設有連通固定座7內腔并且沿前后方向延伸的導向孔18，支撐滑塊8上連接有連接桿15，連接桿15穿過導向孔18伸入固定座7內腔中，導向孔18具有導向作用，連接桿15可沿導向孔18滑動。連接桿15的下端連接有驅動塊16，驅動塊16的底面壓靠在浮動塊11上。作業點較低時，需要減小梯子的傾斜角度，使梯子的斜度變緩，相應的需要轉動搖把10使支撐滑塊8向前方滑動，隨著支撐滑塊8的向前滑動，驅動塊16會驅使浮動塊11向下滑動，豎直導向塊12隨之下移，爪刺13可透過底板19及防滑橡膠墊20上的通孔伸向地面。眾所周知，梯子相對于地面的傾斜角度越小，梯子越容易向后滑動，而恰在此時需要將梯腿套筒3調節到較小的傾斜角度，這時候爪刺13會透過底板19及防滑橡膠墊20上的通孔伸向地面，爪刺13具有較好的抓地作用，可有效的防止梯子向后方滑動，并且梯腿套筒3的傾斜角度越小，，爪刺13伸向地面的部分越長，抓地效果也就越強。

為了使驅動塊16的底面可以跟浮動塊11的上表面更好的配合，驅動塊16的底面為前高后低的斜面，改進后的驅動塊16滑動更加順暢，驅動塊16對浮動塊11的頂靠作用也會更好。

綜上所述，本發明不限于上述具體實施方式。本領域技術人員，在不脫離本發明的精神和范圍的前提下，可做若干的更改和修飾。本發明的保護范圍應以本發明的權利要求為準。
