本實用新型涉及汽車技術領域，尤其涉及一種自動吸塵拖地系統。

背景技術：

在模具維修中，有研磨作業就會產生鐵粉顆粒物飛揚在空氣中和維修作業地板上的問題，空氣中飛揚的粉塵顆粒被作業人員吸入體內會對身體造成極大的危害；而地板上的鐵粉顆粒物在打掃衛生環境時不易清理干凈，還會飛揚起來，使得人員在作業中吸入體內會對身體的危害提高。目前日常使用的清理鐵粉方式都是使用掃把來清理，掃把一掃鐵粉顆粒物就會飛揚起來，又會造成環境中到處是鐵粉顆粒物的現象。

技術實現要素：

本實用新型要解決的技術問題，在于提供一種自動吸塵拖地系統，利用氣源控制可左右移動的吸塵器及帶水的拖把，可一邊吸塵一邊拖地板，使地面粉塵顆粒物不會到處飛揚，拖把上的水留在地板上，在作業時可以起到散熱降溫、降低人員疲勞度、減少粉塵吸入人體的作用。

本實用新型是這樣實現的：

一種自動吸塵拖地系統，包括一個基架、一個吸塵機構、一個拖地機構、一個水箱機構以及一個控制機構，所述吸塵機構設于所述基架的前部，所述拖地機構設于所述基架的中部，所述水箱機構設于所述基架的后底部，所述控制機構分別與所述吸塵機構、所述拖地機構及所述水箱機構連接，用于使所述吸塵機構進行X方向的移動、所述拖地機構進行Z方向的移動及所述水箱機構進行Y方向的移動。

進一步地，所述吸塵機構包括一個吸塵器、一個吸管、一個粉塵收集桶、一個滑軌、一個第一檢知器、一個第二檢知器、一個連接桿以及一個X向氣缸，所述吸塵器通過所述吸管與所述粉塵收集桶連接；所述滑軌設于所述 基架的前部，所述第一檢知器與所述第二檢知器分別對應設置在所述滑軌的兩端部，所述X向氣缸的一端固定于所述基架的右端部，所述X向氣缸的另一端通過所述連接桿與所述控制機構連接，所述吸塵器安置于所述滑軌上，所述連接桿跨設在所述滑軌的上端，并與所述吸塵器固定連接；所述X向氣缸通過氣管分別與所述第一檢知器及所述第二檢知器連接；所述第一檢知器與所述第二檢知器均通過氣管連接至所述控制機構。

進一步地，所述吸塵機構還包括一個吸管固定環，所述吸管穿過所述吸管固定環，且所述吸管固定環固定于所述基架頂部。

進一步地，所述拖地機構包括一個拖把以及一個Z向氣缸，所述Z向氣缸的一端固定于所述拖把的頂部，所述Z向氣缸的另一端固定于所述基架的頂部，所述Z向氣缸通過氣管連接至所述控制機構。

進一步地，所述水箱機構包括一個水箱、一個水箱托架、兩個直線排輪以及一個Y向氣缸，所述直線排輪安裝于所述基架的底部?jī)蓚?cè)，所述水箱托架安裝于所述直線排輪的后部上，所述水箱設于所述水箱托架上，所述Y向氣缸設于所述水箱的后部，所述Y向氣缸通過氣管連接至所述控制機構。

進一步地，所述控制機構包括一個第一氣動控制閥、一個第二氣動控制閥、一個第三氣動控制閥、三個氣源、一個上升開關、一個下降開關、一個前進開關、一個后退開關以及一個吸塵器開關，所述第一氣動控制閥通過氣管分別與所述氣源及所述吸塵機構連接，所述第二氣動控制閥通過氣管分別與所述氣源、所述上升開關、所述下降開關及所述拖地機構連接，所述第三氣動控制閥通過氣管分別與所述氣源、所述前進開關、所述后退開關及所述水箱機構連接，所述吸塵器開關與所述吸塵機構連接。

進一步地，所述第一氣動控制閥、所述第二氣動控制閥及第三氣動控制閥均為二位五通閥。

進一步地，所述基架的底部設有滑輪。

本實用新型的優點在于：在拖把前面設置一個可左右移動的吸塵器，在拖把后面設置一個水箱，左右移動的吸塵器通過氣源來起到在拖地前吸塵的作用，水箱是在拖把拖完地后拖把上升后水箱移動到拖把下面，通過上升開 關和下降開關使拖把在水箱中上升下降來回起到清洗拖把的作用；在夏季還可以起到散熱降溫，從而降低人員疲勞度，還能起到減少粉塵吸入人體的作用。

附圖說明

下面參照附圖結合實施例對本實用新型作進一步的說明。

圖1為本實用新型一種自動吸塵拖地系統的正面立體圖。

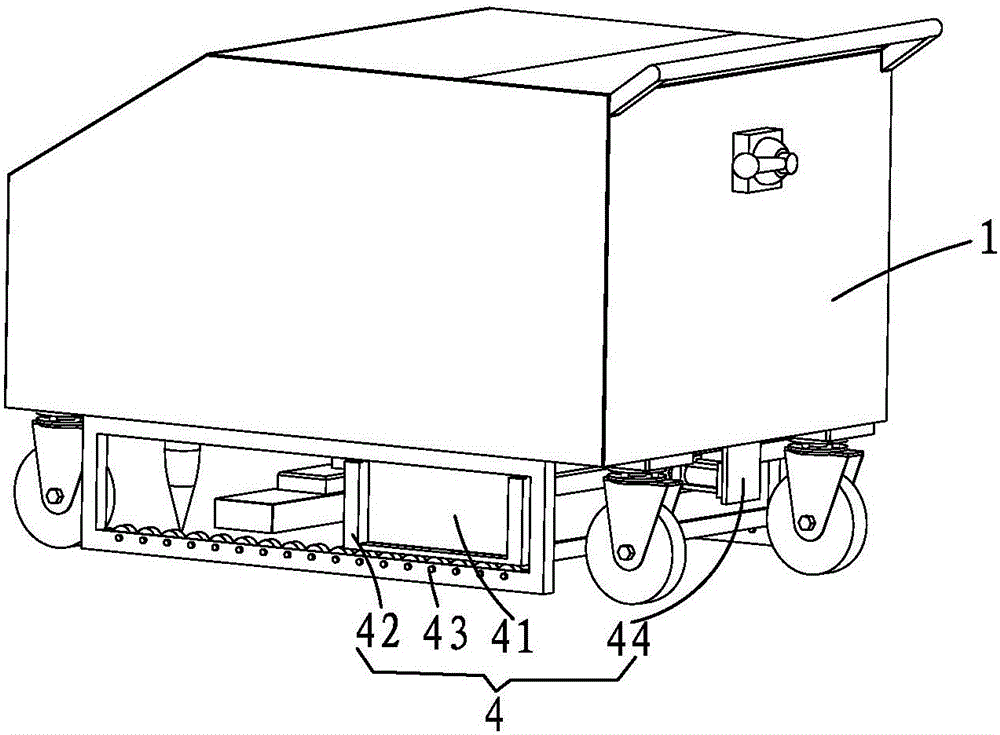

圖2為本實用新型一種自動吸塵拖地系統的背面立體圖。

圖3為本實用新型吸塵機構第一氣動控制閥的氣路結構圖。

圖4為本實用新型拖地機構第二氣動控制閥的氣路結構圖。

圖5為本實用新型水箱機構第三氣動控制閥的氣路結構圖。

圖中：1-基架、2-吸塵機構、21-吸塵器、22-吸管、23-粉塵收集桶、24-滑軌、25-第一檢知器、26-第二檢知器、27-連接桿、28-X向氣缸、29-吸管固定環、3-拖地機構、31-拖把、32-Z向氣缸、4-水箱機構、41-水箱、42-水箱托架、43-直線排輪、44-Y向氣缸、5-控制機構、51-第一氣動控制閥、52-第二氣動控制閥、53-第三氣動控制閥、54-氣源、55-上升開關、56-下降開關、57-前進開關、58-后退開關、59-吸塵器開關。

具體實施方式

本實用新型的一種自動吸塵拖地系統，包括一個基架1、一個吸塵機構2、一個拖地機構3、一個水箱機構4以及一個控制機構5，所述吸塵機構2設于所述基架1的前部，所述拖地機構3設于所述基架1的中部，所述水箱機構4設于所述基架1的后底部，所述控制機構5分別與所述吸塵機構2、所述拖地機構3及所述水箱機構4連接，用于使所述吸塵機構2進行X方向的移動、所述拖地機構3進行Z方向的移動及所述水箱機構4進行Y方向的移動。

具體地，所述吸塵機構2包括一個吸塵器21、一個吸管22、一個粉塵收集桶23、一個滑軌24、一個第一檢知器25、一個第二檢知器26、一個連接桿27以及一個X向氣缸28；所述吸塵器21通過所述吸管22與所述粉塵 收集桶23連接，這個結構是傳統的用于吸塵的吸塵器結構；所述滑軌24設于所述基架1的前部，所述第一檢知器25與所述第二檢知器26分別對應設置在所述滑軌24的兩端部，所述X向氣缸28的一端固定于所述基架1右端部，所述X向氣缸28的另一端通過所述連接桿27與固定于所述基架1左端部的所述控制機構5連接，所述吸塵器21安置于所述滑軌24上，所述連接桿27跨設在所述滑軌24的上端，并與所述吸塵器21固定連接；所述X向氣缸28通過氣管分別與所述第一檢知器25及所述第二檢知器26連接，所述第一檢知器25與所述第二檢知器26均通過氣管連接至所述控制機構5，通過所述控制機構5可以控制所述吸塵器21進行左右移動來吸入底板上的粉塵。

具體地，所述吸塵機構2還包括一個吸管固定環29，所述吸管22穿過所述吸管固定環29，且所述吸管固定環29固定于所述基架1頂部，用于固定所述吸管22，防止所述吸管22對該自動吸塵拖地系統造成干擾。

具體地，所述拖地機構3包括一個拖把31以及一個Z向氣缸32，所述Z向氣缸32的一端固定于所述拖把21的頂部，所述Z向氣缸32的另一端固定于所述基架1的頂部，所述Z向氣缸32通過氣管連接至所述控制機構5，通過所述控制機構5可以控制所述拖把31進行上下移動。

具體地，所述水箱機構4包括一個水箱41、一個水箱托架42、兩個直線排輪43以及一個Y向氣缸44，所述直線排輪43安裝于所述基架1的底部?jī)蓚?cè)，所述水箱托架42安裝于所述直線排輪43的后部上，所述水箱41設于所述水箱托架42上，所述Y向氣缸44設于所述水箱41的后部，所述Y向氣缸44通過氣管連接至所述控制機構5，通過所述控制機構5可以控制所述水箱41進行前后移動。

具體地，所述控制機構5包括一個第一氣動控制閥51、一個第二氣動控制閥52、一個第三氣動控制閥53、三個氣源54、一個上升開關55、一個下降開關56、一個前進開關57、一個后退開關58以及一個吸塵器開關59，所述第一氣動控制閥51通過氣管分別與所述氣源54及所述吸塵機構2連接，所述第二氣動控制閥52通過氣管分別與所述氣源54、所述上升開關55、 所述下降開關56及所述拖地機構3連接，所述第三氣動控制閥53通過氣管分別與所述氣源54、所述前進開關57、所述后退開關58及所述水箱機構4連接，所述吸塵器開關59與所述吸塵機構2連接。

具體地，所述第一氣動控制閥51、所述第二氣動控制閥52及第三氣動控制閥53均為二位五通閥。

具體地，所述基架1的底部設有滑輪11，用于手推，方便吸塵與拖地操作。

下面結合具體實施例對本實用新型作出進一步的詳細說明，但是本實用新型的結構不僅限于以下實施例。

請參閱圖1至圖5所示，本實用新型的一種自動吸塵拖地系統，包括一個基架1、一個吸塵機構2、一個拖地機構3、一個水箱機構4以及一個控制機構5，所述吸塵機構2設于所述基架1的前部，所述拖地機構3設于所述基架1的中部，所述水箱機構4設于所述基架1的后底部，所述控制機構5分別與所述吸塵機構2、所述拖地機構3及所述水箱機構4連接，用于使所述吸塵機構2進行X方向的移動、所述拖地機構3進行Z方向的移動及所述水箱機構4進行Y方向的移動，所述基架1的底部設有滑輪11；

具體地，所述吸塵機構2包括一個吸塵器21、一個吸管22、一個粉塵收集桶23、一個滑軌24、一個第一檢知器25、一個第二檢知器26、兩個連接桿27、一個X向氣缸28以及一個吸管固定環29，所述拖地機構3包括一個拖把31以及一個Z向氣缸32，所述水箱機構4包括一個水箱41、一個水箱托架42、一個直線排輪43以及一個Y向氣缸44，所述控制機構5包括一個第一氣動控制閥51、一個第二氣動控制閥52、一個第三氣動控制閥53、三個氣源54、一個上升開關55、一個下降開關56、一個前進開關57、一個后退開關58以及一個吸塵器開關59；

所述吸塵器21通過所述吸管22與所述粉塵收集桶23連接，所述吸管22穿過所述吸管固定環29，且所述吸管固定環29固定于所述基架1頂部，所述滑軌24設于所述基架1的前部，所述第一檢知器25與所述第二檢知器 26分別對應設置在所述滑軌24的兩端部，所述X向氣缸28的一端固定于所述基架1右端部，所述X向氣缸28的另一端通過所述連接桿27與固定于所述基架1左端部的所述吸塵器開關59連接，所述吸塵器21安置于所述滑軌24上，所述連接桿27跨設在所述滑軌24的上端，并與所述吸塵器21固定連接；所述第一氣動控制閥51的第一接口通過氣管與所述氣源54連接，所述第一氣動控制閥51的第二接口與所述第一氣動控制閥51的第三接口通過氣管分別與所述第一檢知器25的兩端口連接，所述第一氣動控制閥51的第四接口與第一氣動控制閥51的第五接口通過氣管分別與所述第二檢知器26的兩端口連接；所述Z向氣缸32的一端固定于所述拖把21的頂部，所述Z向氣缸32的另一端固定于所述基架1的頂部，所述第二氣動控制閥52的第一接口通過氣管與所述氣源54連接，所述第二氣動控制閥52的第二接口通過氣管與所述上升開關55連接，所述第二氣動控制閥52的第三接口通過氣管與所述下降開關56連接，所述第二氣動控制閥52的第四接口與所述第二氣動控制閥52的第五接口通過氣管與所述拖地機構3的兩端口連接；所述水箱41設于所述水箱托架42上，所述水箱托架42安裝于所述直線排輪43上，所述Y向氣缸44設于所述水箱41的后部，所述第三氣動控制閥53的第一接口通過氣管與所述氣源54連接，所述第三氣動控制閥53的第二接口通過氣管與所述前進開關57連接，所述第三氣動控制閥53的第三接口通過氣管與所述后退開關58連接，所述第三氣動控制閥53的第四接口與所述第三氣動控制閥53的第五接口通過氣管與所述Y向氣缸44的兩端口連接。

具體地，所述第一氣動控制閥51、所述第二氣動控制閥52及第三氣動控制閥53均為二位五通閥。

本實用新型的操作過程如下：

啟動所述氣源54，所述吸塵器21會沿著所述滑軌24左右移動將粉塵吸入到所述粉塵收集桶23內，當移動至左端部時，所述吸塵器21接觸到所述連接桿27，觸發所述第一檢知器25作動，讓所述吸塵器21改變方向， 開始向右移動，移動至右端部時，所述吸塵器21接觸到所述連接桿27，觸發所述第二檢知器26作動，讓所述吸塵器21改變方向，開始向左移動，進而發生連續往返的左右移動；按下所述上升開關55后，所述拖把31會向上移動，然后按下所述前進開關57，所述水箱41會沿著所述直線排輪43向前移動，當移動至恰好位于所述拖把31的正下方時，按下所述下降開關56，所述拖把31會向下移動，通過所述上升開關55和所述下降開關56使所述拖把31在所述水箱41中上升下降來回起到清洗所述拖把31的作用。

本實用新型的優點如下：

在拖把31前面設置一個可左右移動的吸塵器21，在拖把31后面設置一個水箱41，左右移動的吸塵器21通過氣源54來起到在拖地31前吸塵的作用，水箱41是在拖把31拖完地后拖把31上升后水箱41移動到拖把31下面，通過上升開關55和下降開關56使拖把31在水箱41中上升下降來回起到清洗拖把31的作用；在夏季還可以起到散熱降溫，從而降低人員疲勞度，還能起到減少粉塵吸入人體的作用。

雖然以上描述了本實用新型的具體實施方式，但是熟悉本技術領域的技術人員應當理解，我們所描述的具體的實施例只是說明性的，而不是用于對本實用新型的范圍的限定，熟悉本領域的技術人員在依照本實用新型的精神所作的等效的修飾以及變化，都應當涵蓋在本實用新型的權利要求所保護的范圍內。
