本實用新型涉及網絡教育領域，尤其涉及一種便于升降的網絡教育用多媒體講臺。

背景技術：

在網絡教育教學中，使用便于升降網絡教育用多媒體講臺可以方便教師根據自身要求進行高度，但這種便于升降網絡教育用多媒體講臺其內部顯示屏固定，無法進行調節角度，不方便教師進行觀看。

技術實現要素：

本實用新型針對現有技術存在的上述不足，提供一種翻轉調節的便于升降的網絡教育用多媒體講臺。

本實用新型的目的是通過以下技術方案來實現：

一種便于升降的網絡教育用多媒體講臺，包括多媒體講臺主體、顯示屏、翻轉調節裝置，所述顯示屏通過翻轉調節裝置連接多媒體講臺主體，所述翻轉調節裝置包括翻轉固定片、轉動軸，翻轉固定座，所述多媒體講臺主上部具有顯示安裝槽，所述顯示屏安裝槽下部兩側具有翻轉固定槽，所述翻轉固定槽內部連接翻轉固定座，所述翻轉固定座上部具有固定柱，所述固定柱中部具有轉動安裝孔，所述轉動安裝孔連接轉動套，所述顯示屏底部兩側連接翻轉固定片，所述翻轉固定片截面為U形，所述翻轉固定片側壁具有固定柱連接孔，所述固定柱連接孔連接轉動軸，所述轉動軸穿過轉動套，所述轉動軸在轉動套中轉動。

所述翻轉固定片與轉動套形成活動間隙，所述活動間隙內部連接擠壓墊塊，所述轉動軸連接鎖緊螺母，所述鎖緊螺母側壁連接翻轉固定片。

所述翻轉固定槽上部具有防塵蓋，所述顯示安裝槽中部具有多個支撐孔槽，所述顯示屏背部通過轉軸連接支撐桿，所述支撐桿插入支撐槽中。

有益效果：

顯示屏通過翻轉調節裝置連接多媒體講臺主體，所述多媒體講臺主上部具有顯示安裝槽，所述顯示屏安裝槽下部兩側具有翻轉固定槽，所述翻轉固定槽內部連接翻轉固定座，所述翻轉固定座上部具有固定柱，所述固定柱中部具有轉動安裝孔，所述轉動安裝孔連接轉動套，所述顯示屏底部兩側連接翻轉固定片，所述翻轉固定片側壁具有固定柱連接孔，所述固定柱連接孔連接轉動軸，所述轉動軸穿過轉動套，在轉動軸的作用下，翻轉固定片與轉動套實現連接，在轉動套的作用下，顯示屏在多媒體講臺主體上實現翻轉調節，同時采用轉動軸與轉動套相互配合轉動，當發生磨損時，便于更換拆卸，轉動效果好。翻轉固定片與轉動套形成活動間隙，所述活動間隙內部連接擠壓墊塊，所述轉動軸連接鎖緊螺母，在擠壓墊塊與鎖緊螺母共同作用下，有效的保證了顯示屏在進行翻轉調節時，發生橫向晃動，提高了結構翻轉時的穩定。所述顯示屏背部通過轉軸連接支撐桿，所述支撐桿插入支撐槽中，在支撐桿的作用下，使得顯示屏得到固定支撐，這種便于升降的網絡教育用多媒體講臺通過轉動調節裝置使得顯示屏能夠進行翻轉調節，便于教師調節到合適的角度進行觀看，操作方便。

附圖說明

圖1為本實用新型所述的便于升降的網絡教育用多媒體講臺結構示意圖。

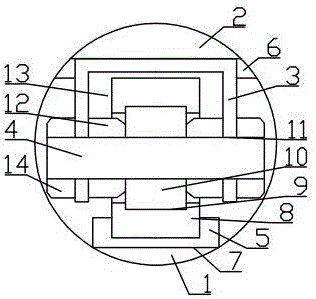

圖2為本實用新型所述的翻轉調節裝置結構示意圖。

圖3為本實用新型所述的便于升降的網絡教育用多媒體講臺側面結構示意圖。

具體實施方式

一種便于升降的網絡教育用多媒體講臺，包括多媒體講臺主體1、顯示屏2、翻轉調節裝置，所述顯示屏2通過翻轉調節裝置連接多媒體講臺主體1，所述翻轉調節裝置包括翻轉固定片3、轉動軸4，翻轉固定座5，所述多媒體講臺主1上部具有顯示安裝槽6，所述顯示屏安裝槽6下部兩側具有翻轉固定槽7，所述翻轉固定槽7內部連接翻轉固定座5，所述翻轉固定座5上部具有固定柱8，所述固定柱8中部具有轉動安裝孔9，所述轉動安裝孔9連接轉動套10，所述顯示屏2底部兩側連接翻轉固定片3，所述翻轉固定片3截面為U形，所述翻轉固定片3側壁具有固定柱連接孔11，所述固定柱連接孔11連接轉動軸4，所述轉動軸4穿過轉動套10，所述轉動軸4在轉動套10中轉動，在轉動軸的作用下，翻轉固定片3與轉動套10實現連接，在轉動套的作用下，顯示屏2在多媒體講臺主體1上實現翻轉調節，同時采用轉動軸4與轉動套10相互配合轉動，當發生磨損時，便于更換拆卸，轉動效果好。

所述翻轉固定片3與轉動套10形成活動間隙13，所述活動間隙13內部連接擠壓墊塊12，所述轉動軸4連接鎖緊螺母14，所述鎖緊螺母14側壁連接翻轉固定片3。在擠壓墊塊12與鎖緊螺母14共同作用下，有效的保證了顯示屏2在進行翻轉調節時，發生橫向晃動，提高了結構翻轉時的穩定。

所述翻轉固定槽7上部具有防塵蓋15，所述顯示安裝槽6中部具有多個支撐孔槽16，所述顯示屏2背部通過轉軸連接支撐桿17，所述支撐桿17插入支撐槽16中，在支撐桿的作用下，使得顯示屏2得到固定支撐，這種便于升降的網絡教育用多媒體講臺通過轉動調節裝置使得顯示屏能夠進行翻轉調節，便于教師調節到合適的角度進行觀看，操作方便。
