本實用新型涉及建筑技術領域，特別是指一種節能型車間高位防雨通風窗。

背景技術：

作為工業廠房的生產車間而言，為了獲得良好的通風和采光，通常在車間兩側墻體中設置可以人工打開或關閉的窗戶，但對于凈高度較高的車間，設置在高處的窗戶打開或關閉則非常不方便；而常規的設置成固定的窗戶，雖然滿足了采光和防雨的要求，但由于不能打開，因而不能實現通風的功能。

技術實現要素：

本實用新型要解決的問題是克服背景技術中的不足，提供一種節能型車間高位防雨通風窗，這種節能型車間高位防雨通風窗，通過人工操作，既能采光、通風，又能防雨，且操作方便。

為解決上述問題，本實用新型采取以下技術方案：

本實用新型的一種節能型車間高位防雨通風窗，包括墻體，所述墻體中設置有轉軸，所述轉軸的兩端安裝有軸承，所述轉軸上固定有窗體，所述轉軸的一端還同軸設置有棘輪，所述棘輪通過拉繩連接至固定扣。

進一步地，所述轉軸固定在窗體的中部。

進一步地，所述窗體的頂部限位于墻體的內側面，所述窗體的底部限位于墻體的外側面。

相比于現有技術，本實用新型的有益效果是：

本實用新型的一種節能型車間高位防雨通風窗，使用時，由于窗體安裝在車間較高位置，因此可以人工拉動拉繩，使拉繩帶動棘輪轉動，棘輪又帶動轉軸、窗體旋轉，實現窗體的打開或關閉；特別在下雨天時，還可以通過拉動拉繩轉動窗體，使窗體與墻體墻面成一定角度后，將拉繩的下端固定在固定扣上，但需確保窗體的頂部在上，窗體的底部在下，這種狀態，既實現了通風，又能防止雨水進入車間。

本實用新型的一種節能型車間高位防雨通風窗，設計合理，結構簡單，既滿足了采光、通風的要求，又能起到防雨的作用，且采用人工操作，不需要電能驅動，清潔環保，具有容易制造、使用安裝方便、成本低的優點。

附圖說明

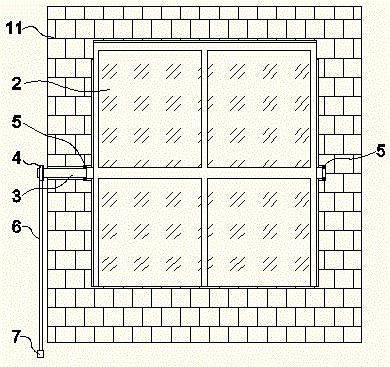

圖1是本實用新型的結構示意圖。

圖2是圖1的側視示意圖。

圖3是本實用新型的一個實施狀態圖。

附圖標記說明：1-墻體、2-窗體、3-轉軸、4-棘輪、5-軸承、6-拉繩、7-固定扣、11-內側面、12-外側面、21-頂部、22-底部。

具體實施方式

如圖1、圖2和圖3所示，本實用新型的一種節能型車間高位防雨通風窗，包括墻體1，所述墻體1中設置有轉軸3，所述轉軸3的兩端安裝有軸承5，所述轉軸3上固定有窗體2，所述轉軸3的一端還同軸設置有棘輪4，所述棘輪4通過拉繩6連接至固定扣7。

所述轉軸3固定在窗體2的中部。

所述窗體2的頂部21限位于墻體1的內側面11，所述窗體2的底部22限位于墻體1的外側面12。

本實用新型的一種節能型車間高位防雨通風窗，使用時，由于窗體2安裝在車間較高位置，因此可以人工拉動拉繩6，使拉繩6帶動棘輪4轉動，棘輪4又帶動轉軸3、窗體2旋轉，實現窗體2的打開或關閉；特別在下雨天時，還可以通過拉動拉繩6轉動窗體2，使窗體2與墻體1墻面成一定角度后，將拉繩6的下端固定在固定扣7上，但需確保窗體2的頂部21在上，窗體2的底部22在下，這種狀態，既實現了通風，又能防止雨水進入車間。

本實用新型的一種節能型車間高位防雨通風窗，設計合理，結構簡單，既滿足了采光、通風的要求，又能起到防雨的作用，且采用人工操作，不需要電能驅動，清潔環保，具有容易制造、使用安裝方便、成本低的優點。

應當說明的是，以上所述僅為本實用新型的優選實施例而已，并不用于限制本實施例，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
