本實用新型涉及物流網領域以及烹飪領域，特別涉及一種烹飪設備。

背景技術：

衣食住行，是人們生活每天生活的必須，特別是食，作為生活的剛需而存在，但若是出去吃，成本較高，而若是自己做，涉及到買菜、洗菜、炒菜、做飯等很多流程，比較繁瑣，特別對于不善于做飯以及不喜歡做飯的人而言，就更是如此。特別的，現代人下班后訂餐等必須本人親自到場，而這無疑也增加了等待的時間成本，使得用戶的體驗不高。

因此目前拯待一種能自動進行烹飪的烹飪設備，可以進行遠程的自動控制烹飪的過程，而不需要本人親自到場就可以完成烹飪的過程，得到自己想要的菜式，以滿足人們的生活需要，提高人們的生活品質。

技術實現要素：

針對現有技術中的缺陷，本實用新型實施例提出了一種烹飪設備，用以通過遠程控制和自動烹飪，將用戶從繁瑣的烹飪操作中解放出來，且整個烹飪過程都不需要本人親自到場就可以完成烹飪的過程，得到自己想要的菜式，提高用戶的生活品質。為此，具體的，本實用新型提出了以下具體的實施例：

本實用新型實施例提出了一種烹飪設備，包括：電源模塊、存儲模塊、烹飪模塊、控制模塊、網絡模塊；其中，

所述電源模塊連接所述存儲模塊、所述烹飪模塊以及所述控制模塊；

所述存儲模塊連接所述控制模塊與所述烹飪模塊；

所述控制模塊連接所述烹飪模塊；

所述網絡模塊連接所述控制模塊。

優選的，所述電源模塊，具體包括：

市電模塊和/或移動電源模塊。

優選的，所述存儲模塊，具體包括：

常溫存儲模塊和/或冷凍冷藏模塊。

優選的，該烹飪設備還包括：消毒模塊；其中，所述消毒模塊連接所述烹飪模塊。

優選的，該烹飪設備，還包括，廢物處理模塊；其中，所述廢物處理模塊連接所述烹飪模塊。

優選的，該烹飪設備中的所述網絡模塊，具體包括：4G組件和/或WIFI組件。

優選的，該烹飪設備，還包括：扣費模塊；其中所述扣費模塊連接所述網絡模塊。

優選的，該烹飪設備，還包括：提示模塊；其中所述提示模塊用于連接控制模塊。

優選的，該烹飪設備，還包括：打包模塊；其中所述打包模塊連接所述烹飪模塊。

優選的，該烹飪設備，還包括：安防模塊；其中，所述安防模塊連接所述網絡模塊。

與現有技術相比，本實用新型實施例提出了一種烹飪設備，包括有：電源模塊、存儲模塊、烹飪模塊、控制模塊、網絡模塊；其中，所述電源模塊連接所述存儲模塊、所述烹飪模塊以及所述控制模塊；所述存儲模塊 連接所述控制模塊與所述烹飪模塊；所述控制模塊連接所述烹飪模塊；所述網絡模塊連接所述控制模塊。以此通過網絡模塊對該自動的烹飪設備進行遠程控制，實現了自動烹飪，進而還能通過各自附加模塊的加入實現為用戶提供有營養，且成本較低的食物，同時將用戶從繁瑣的烹飪操作中解放出來，提高用戶的生活品質，且整個烹飪過程都無需本人到場，提高了用戶的生活便捷度與生活體驗。

附圖說明

圖1為本實用新型實施例提出的一種烹飪設備的結構示意圖；

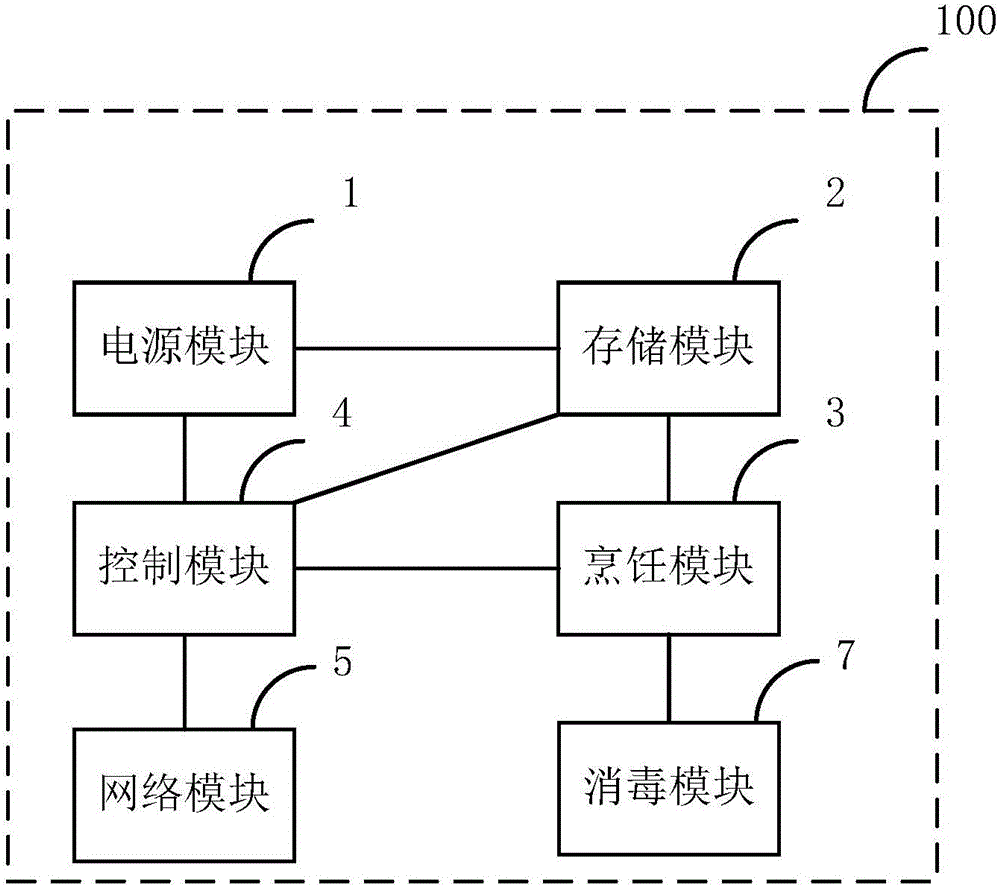

圖2為本實用新型實施例提出的一種烹飪設備的結構示意圖；

圖3為本實用新型實施例提出的一種烹飪設備的結構示意圖；

圖4為本實用新型實施例提出的一種烹飪設備的結構示意圖；

圖5為本實用新型實施例提出的一種烹飪設備的結構示意圖；

圖6為本實用新型實施例提出的一種烹飪設備的結構示意圖；

圖7為本實用新型實施例提出的一種烹飪設備的結構示意圖。

圖例說明

100： 烹飪設備

1： 電源模塊

2： 存儲模塊

3： 烹飪模塊

4： 控制模塊

5： 網絡模塊

6： 廢物處理模塊

7: 消毒模塊

8： 扣費模塊

9: 提示模塊

10： 打包模塊

11： 安防模塊

具體實施方式

針對現有技術中的缺陷，為了滿足用戶的在食方面的需求，以及生活的便捷，本實用新型實施例提出了一種烹飪設備，其實質上是一種智能廚房，具體的可以通過網絡可以對該自動的烹飪設備進行遠程的控制，實現了自動烹飪，進而還能通過各自附加模塊的加入實現為用戶提供有營養，且成本較低的食物，同時將用戶從繁瑣的烹飪操作中解放出來，提高用戶的生活品質，且整個過程都無需本人到場，提高了用戶的生活便捷度與生活體驗。具體的，本實用新型提出了以下具體的實施例：

實施例1

本實用新型實施例1提出了一種烹飪設備100，如圖1所示，包括：電源模塊1、存儲模塊2、烹飪模塊3、控制模塊4、網絡模塊5；其中，

所述電源模塊1連接所述存儲模塊2、所述烹飪模塊3以及所述控制模塊4；

所述存儲模塊2連接所述控制模塊4與所述烹飪模塊3；

所述控制模塊4連接所述烹飪模塊3；

所述網絡模塊5連接所述控制模塊4。

具體的，所述網絡模塊5，具體可以包括：4G組件和/或WIFI組件。當然，除此以外，還可以有很多別的網絡連接方式。例如還可以通過有線的方式進行連接，至于無線網絡連接方式，除了4G組件和/或WIFI組件以外，還可以有很多其他的方式，例如可以有紅外，藍牙等等方式來實現，具體的可以根據需要來進行選取，例如需要遠距離通信時，就可以采取有線網絡或者4G模塊或者WIFI組件來實現烹飪設備與互聯網的溝通，總之只要能與互聯網連通即可。后續其他連接在互聯網上的其他設備只要驗證通過后就可以對該烹飪設備也即智能廚房進行下訂單的操作。

在此，以一個具體的實施例來進行說明，網絡模塊5連接所述控制模塊4，例如網絡模塊5可以為4G組件，在該具體的應用場景中,網絡模塊5可以連接有手機，或者其他的移動終端，以及個人電腦等等。

在此以手機為例來進行說明，手機可以通過4G網絡連接烹飪設備100中的控制模塊4，進而可以對該烹飪設備進行控制，例如當用戶是18:00下班，經過該烹飪設備的時間為18：30，由此用戶可以在下班的時候，或者其他時間進行烹飪的預約，一是預約時間，二也可以預約菜式，也即希望什么時間可以吃到什么菜。

而除此以外，還可以基于遠距離的物聯網，例如用戶身處北京，而家里有小孩老人在廣州，用戶也可以在北京通過互聯網連接到網絡模塊，并預定時間，以及預定菜式，以此后續可以告訴家里的老人提供所需的食物，且還可以通過網絡具體控制烹飪食物的過程，以及口味，具體的例如可以所放入的鹽分進行控制等等，一則使得無需本人親自到場，二來也保證了食物的健康。

具體的，可以通過手機發出屏控(或語音)指令，例如可以清楚說出 自己吃多少飯、喜歡吃什么菜、要喝什么湯，米油鹽醋等調味品自己選擇自己最喜好的，連接到控制模塊4(也即智能廚房的中央總控制模塊)，后續，控制模塊4接到用戶的這個命令后，案子用戶的命令為用戶提供一日所需的三餐，以此用戶的家庭廚房將步入空殼化，不再需要固定的灶臺、炒鍋及抽油煙設備了。

而具體的，一個手機或者其他網絡設備可以對多個烹飪設備100中的一個或多個進行預約，在此為了對每一個烹飪設備100進行識別，可以為每個烹飪設備100設置射頻可讀寫的RFID(Radio Frequency Identification)電子標簽,當然，也可以設置其他形式的標識，例如二維碼等等。

具體的，以RFID為例來進行說明，其為時下最先進的物流配送非接觸感應、閱讀速度快、無磨損、壽命長、便于使用、真正無紙化，同時系統裝有GPRS模塊，能夠和手機SIM卡(或4G等手機智能卡)通過移動、電信、聯通三網互聯相通使用，RFID電子標簽還可通過便攜式掃描閱讀出其中漢字輸入的文字信息；通過RFID，可以對對應的烹飪設備100進行身份的標識，具體的，可以通過RFID確定對應的烹飪設備的地理位置，功能(例如可以烹飪的菜式，目前是否工作正常等等)，當前是否已被預約滿等等。

在一個具體的應用場景中，電源模塊1，具體包括：

市電模塊和/或移動電源模塊。

電源模塊1作為能源模塊，為烹飪設備100中的其他設備提供能源支持，例如為烹飪模塊3的烹飪所需要的熱力提供能源；具體的，電源模塊1可以是市電模塊，例如電壓為220V的市電插頭，與市電插座連接來實現供電；而具體的，考慮到可能會發生的停電情況，還可以設置有移動電源模塊，具體的，可以采用太陽能電池板組件，也可以采用高性能的蓄電池作為備份，以此在深夜等用電非高峰期對蓄電池進行充電，保障該烹飪 設備100的電力的可持續性。

而具體的烹飪模塊3，在一個具體的實施例中，具體可以包含有不同的功能模塊，例如煮飯模塊，該煮飯模塊具體可以是一個電飯鍋，而除此以外，還可以包括有炒菜模塊，熬煮模塊等等，對應不同的烹飪手段，例如可以有炒、爆、熘、炸、烹、煎、燒、燜、煨、焗、扒、燴、烤、汆、燉、熬、煮、蒸、涮等等。

在一個具體的實施例中，存儲模塊2中包含有多個存儲子單元；所述存儲模塊2，具體包括：

常溫存儲模塊和/或冷凍冷藏模塊。

具體的，烹飪的材料中，例如米、五谷雜糧、油、鹽、醋、純凈水等，只需要常溫保存即可，而一些其他的食材或水果，酸奶之類的，則需要進行冷凍冷藏保存處理，因此可以設置兩個保存區域，對應兩個不同的保存模塊。

更進一步的，常溫存儲模塊或冷凍冷藏模塊中包含有很多小區域，各小區域與各存儲子單元對應，例如，針對常溫存儲模塊，可以劃分有多個小分格，并分別進行標記，例如可以分別以數字來進行標記，分別命名為分格1，分格2，分格3···，以此類推，且各個分格固定存放有材料，例如分格1固定存放稻米，分格2固定存放食用鹽，分格3固定存放醬油····等等，以此類推；并具體根據烹飪時所使用的量的不同，進行設置，例如稻米的使用量比較大，可以設置對應的分格1的存儲區域為一個較大的區域，而例如味精等調味料的使用量較小，可以設置與之對應的分格的存儲區域為一個較小的區域，具體的，可以基于實際情況或者需要進行靈活地設置。

而在小分格存儲有對應的材料之后，建立小分格與材料之間的對應關系，并將該對應關系存儲到控制模塊中，后續該對應關系是可以修改以及更新的。

至于其他的烹飪所需要的材料，例如雞精，姜，醬等，與上述實施例類似的處理方式進行處理，在此不再進行贅敘。

而對應于冷凍冷藏模塊，例如存儲有水果，酸奶，海鮮，河鮮等等，也可以以分格的方式進行存儲，而具體存儲時是需要進行降溫的，具體的可以根據需要對溫度進行動態的調整，例如可以設置調溫范圍為5℃-16℃，具體的，還可以分別設置冷凍區域和冷藏區域，其分別對應的溫度可以不同。

而為了便于后續的烹飪處理，在進行存儲時，針對有一些需要額外進行處理的材料，例如河鮮中的魚，可以在進行存儲之前，事先就對其進行處理，具體的，以魚為例來進行說明，可以對其進行解剖，去除內臟，洗干凈等等處理，還可以根據需要將魚分割為多個部分，具體的，以存儲的材料能被直接進行烹飪為準，常溫存儲模塊中存儲的材料也一樣。

此外，存儲模塊2中包括有開關，或者閥門等，具體的，可以通過控制模塊4來控制開關或閥門的開與關，從而控制將烹飪所需要的材料放入烹飪模塊中進行烹飪，具體的，可以控制各材料的使用量，使用的先后順序，具體的使用量一般以克(g)來進行計量，此外，也可以通過體積的方式來進行計量，例如可以以毫升(ml)的方式來進行計量，當然具體的，也根據使用量的多少，可以選取不同的計量單位進行計量。

而存儲模塊2中還可以包括有傳感器，通過傳感器實時地對各分格中的材料進行監控，監控是否有材料沒有了，或者量已經不足，若監控到某種或者某些材料沒有了，或者量已經不足，則可以通知用戶，提示材料不足，具體的提示可以有多種方式，例如以聲音的方式進行示警，例如進行蜂鳴，或者根據預設的語音進行提示，例如是缺少食用鹽或者是食用鹽不足了，可以以預設的語音“缺少食用鹽”來進行提示；而除了語音的方式以外，還可以以文字的方式進行顯示，仍以缺少食用鹽或者是食用鹽不足為例，可以在預設的顯示器上顯示文字“缺少食用鹽”。而具體的，還可以根據實際的情況與使用需要進行其他形式的提示。

在一個具體的實施例中，該烹飪設備，如圖2所示，還可以包括：消毒模塊7；其中，所述消毒模塊7連接所述烹飪模塊3。

而在烹飪完成之后，有可能需要對食物進行比較長時間的保存，因此就需要對食物進行消毒保險，具體的，可以將食物放置于消毒模塊7中進行消毒保險處理；具體的，該消毒模塊7具體可以通過抽空保鮮和銀離子消毒殺菌的方式來對食物進行處理，具體的，針對蔬菜類以及準烹飪美食肉類(只差最后一點火候和調味的)食物，可以將這類食物置于空氣進行抽空，且保持恒溫16℃得環境下進行保存，經過研究，在這種情況下，可以保證96小時保鮮保質功能。而具體的其他類別的食物，可以基于具體的情況以及需要選取消毒保鮮方式。

仍以上述消毒保險的方式為例來進行說明，具體的，消毒模塊7可以是一個恒溫箱體，該恒溫箱體是可密封的，可被抽真空，且恒溫箱體四周箱制冷銅管，在銅管的冷箱包壁透冷氣的帶孔膜表面噴漆上一層納米銀的涂層，通過銀離子的殺菌能力，保證了食物的安全以及保鮮。此外，該恒溫箱體內還可以設置有活性炭過濾器，設置有通風管道，其通風管道內置可控循環風機，一來保證所需要的溫度，二來通過銀離子殺菌，三還可以避免柜內空氣污染、異味產生。

在一個具體的實施例中，如圖3所示，該烹飪設備100還包括，廢物處理模塊6；其中，

所述廢物處理模塊6連接所述烹飪模塊3。

由于在進行烹飪時，會產生有廢物，例如廢水，油煙等等，而目前社會提倡環保，因此可以通過設置廢物處理模塊6來對烹飪產生的廢物進行無害化處理，具體的，以油煙為例，可以通過抽油煙機或者抽氣機將油煙進行抽取，并進行無害化處理，例如可以進行固化處理。

在一個具體的實施例中，如圖4所示，該烹飪設備100還包括：安防模塊11；其中，所述安防模塊11連接所述網絡模塊5。

具體的，烹飪設備100作為一個智能廚房可以放置在小區內，樓道間等等公共的區域，因此需要有一定的安防功能，具體的可以設置安防模塊11；其中，安防模塊11可以是攝像頭，進行全天24小時的無死角監控，還可以是震動傳感器，當監測到了一定的震動幅度之后，就可以連線公安機關進行報警；而除此以外，還可以基于具體的需要選取其他的安防設備作為安防模塊11，保障烹飪設備100的安全。

在一個具體的實施例中，如圖5所示，烹飪設備100還可以包括：扣費模塊8；其中所述扣費模塊8連接所述網絡模塊5。

具體的，烹飪設備100可以為用戶提供服務，但提供服務是需要資源消耗的，例如各種食材，水，電，租金，設備的建造費用，維護維修費用等等，因此若是對外進行服務，例如烹飪設備100歸用戶A所有，而用戶B享受了該烹飪設備100的服務，就需要對用戶B進行收費，具體的，可以在用戶B進行預約時，計算出所預約的菜式的總價，并在對應用戶B的賬戶上進行扣除，或者別的形式，例如掃描付費的二維碼等方式也是可以的，具體的可以基于實際環境以及需要進行靈活地設置。由于結余了大量的人工費，因此可以保證價格處于一個較低的水平。

在一個具體的實施例中，如圖6所示，該烹飪設備100還可以包括：提示模塊9；其中所述提示模塊9用于連接控制模塊4。

具體的，烹飪設備100在進行烹飪菜式時，可以基于各人口味的不同，進行食材與調味料等的調整，具體的可以自動化調整，也可以人工進行調整，而在進行調整之后，烹飪設備100可以基于調整后的材料進行分析，確定其是否健康，例如鹽份的攝入是否過高等等，以此提醒用戶，保障用戶的健康，也實現了個人口味與健康之間的一個平衡，既保障營養與健康，也盡量滿足個人的口味需要。

在一個具體的實施例中，如圖7所示，該烹飪設備100還可以包括：打包模塊10；其中，所述打包模塊10連接所述烹飪模塊3。

具體的，在烹飪完成之后，用戶需要帶走，在此情況下，就需要對烹飪完成的菜式進行打包，便于用戶攜帶，同時保證菜式的安全；

為此，進行打包的可以是一個盒子，具體的，該盒子的上平面可以是圓形鋼化玻璃，其邊緣封鍍納米銀的不銹鋼薄邊，以及耐高溫硅膠圈安全封墊(食品級硅膠材料)，盒子外有防高壓松蓋防溢漏的外凸鎖鈕，輕輕下壓即緊鎖，盒內有空氣即往上輕輕揭可開蓋，但盒子抽空成真空后自動封閉，大氣壓力作用而無法正常開啟。這樣物流配送過程中和安全流程上，防止了人為破壞和投毒事故的發生。當然具體的也可以采用其他實施例來執行，只要能保證用戶的食用安全即可。

以上的實施例中，涉及到的模塊，例如，消毒模塊7、廢物處理模塊6、網絡模塊5、扣費模塊8、提示模塊9、打包模塊10；在實際環境中可以基于需要，選取其中的一個或多個的任意組合與電源模塊1、存儲模塊2、烹飪模塊3、控制模塊4組成烹飪設備100，具體的，本實用新型并不限于圖1到圖7中的這幾種具體的實施例方式。

與現有技術相比，本實用新型實施例提出了一種烹飪設備，包括：電源模塊、存儲模塊、烹飪模塊、控制模塊、網絡模塊；其中，所述電源模塊連接所述存儲模塊、所述烹飪模塊以及所述控制模塊；所述存儲模塊連接所述控制模塊與所述烹飪模塊；所述控制模塊連接所述烹飪模塊；所述網絡模塊連接所述控制模塊。以此通過網絡模塊對該自動的烹飪設備進行遠程控制，實現了自動烹飪，進而還能通過各自附加模塊的加入實現為用戶提供有營養，且成本較低的食物，同時將用戶從繁瑣的烹飪操作中解放出來，提高用戶的生活品質，且整個烹飪過程都無需本人到場，提高了用戶的生活便捷度與生活體驗。

本領域技術人員可以理解附圖只是一個優選實施場景的示意圖，附圖 中的模塊或流程并不一定是實施本實用新型所必須的。

本領域技術人員可以理解實施場景中的裝置中的模塊可以按照實施場景描述進行分布于實施場景的裝置中，也可以進行相應變化位于不同于本實施場景的一個或多個裝置中。上述實施場景的模塊可以合并為一個模塊，也可以進一步拆分成多個子模塊。

上述本實用新型序號僅僅為了描述，不代表實施場景的優劣。

以上公開的僅為本實用新型的幾個具體實施場景，但是，本實用新型并非局限于此，任何本領域的技術人員能思之的變化都應落入本實用新型的保護范圍。
