本實用新型涉及一種烤箱，尤其涉及一種把手上帶有控制面板的烤箱。

背景技術：

傳統電烤箱結構均是控制面板設計在烤箱的右側或者是下方，這樣的結構不利于用戶操作與觀察；同時因商家追求有效的燒烤空間會將左側的加熱腔體做到最大，右側的控制面板盡量做到最小，使得加熱腔體占用了更多的控制面板的空間，造成控制面板非常緊湊，在使用過程中因為空間小而致使操作和觀察都不方便。

技術實現要素：

為了克服現有技術的不足，本實用新型的目的在于提供一種把手上帶有控制面板的烤箱，利于烤箱的加熱腔體最大化，且利于用戶操作和觀察。

本實用新型的目的采用以下技術方案實現：

一種把手上帶有控制面板的烤箱，包括加熱腔體、活動門、具有第一通孔的把手和控制面板，所述活動門樞接在加熱腔體前表面的底端，并在樞轉至與加熱腔體的前表面緊貼和分離的位置間切換，所述把手固定在活動門遠離加熱腔體前表面底端的一端，把手與活動門成一定角度，所述控制面板固定在把手上，控制面板具有穿過所述第一通孔的操控部件。

優選的，所述控制面板包括觸控面板和操控部件，操控部件包括PCB、顯示面板和具有連接部的導電膜，PCB固定在把手朝向加熱腔體的表面，觸控面板固定在把手遠離加熱腔體的表面，導電膜夾設于觸控面板和把手之間，導電膜的連接部穿過第一通孔使導電膜和PCB電連接，顯示面板固設在PCB朝向把手的表面且穿過第一通孔。

優選的，所述導電膜為ITO膜，所述連接部為金手指。

優選的，所述控制面板包括觸控面板和操控部件，觸控面板固定在把手遠離加熱腔體的表面，操控部件包括若干觸摸感應彈簧、顯示面板和PCB，PCB固定在把手朝向加熱腔體的表面；觸摸感應彈簧一端固定在PCB朝向把手的表面，另一端穿過第一通孔與觸控面板朝向把手的表面抵接，顯示面板固設在PCB朝向把手的表面且穿過第一通孔。

優選的，所述觸控面板表面設有若干控制圖案，所述若干控制圖案與若干觸摸感應彈簧位置對應。

優選的，所述控制面板包括操控部件和若干旋鈕，所述操控部件包括溫控器、轉換開關和定時器，若干旋鈕固定在把手遠離加熱腔體的表面，溫控器、轉換開關和定時器固定在把手朝向加熱腔體的表面，并穿過第一通孔與對應的旋鈕連接。

優選的，所述活動門包括內玻璃板、門內襯板、具有第二通孔的門框和玻璃門板，玻璃門板固定在門框遠離加熱腔體的表面，門內襯板夾設于門框和內玻璃板之間。

相比現有技術，本實用新型的有益效果在于：

通過將控制面板設置在把手上，可以節約空間，利于烤箱加熱腔體最大化；通過將把手設置成與活動門成一定角度，使用戶視線與控制面板垂直，利于用戶觀察和操作控制面板；通過將烤箱加熱腔體最大化，實現更高的性價比。

附圖說明

圖1為本實用新型第一實施例(導電膜觸控式烤箱)的立體圖；

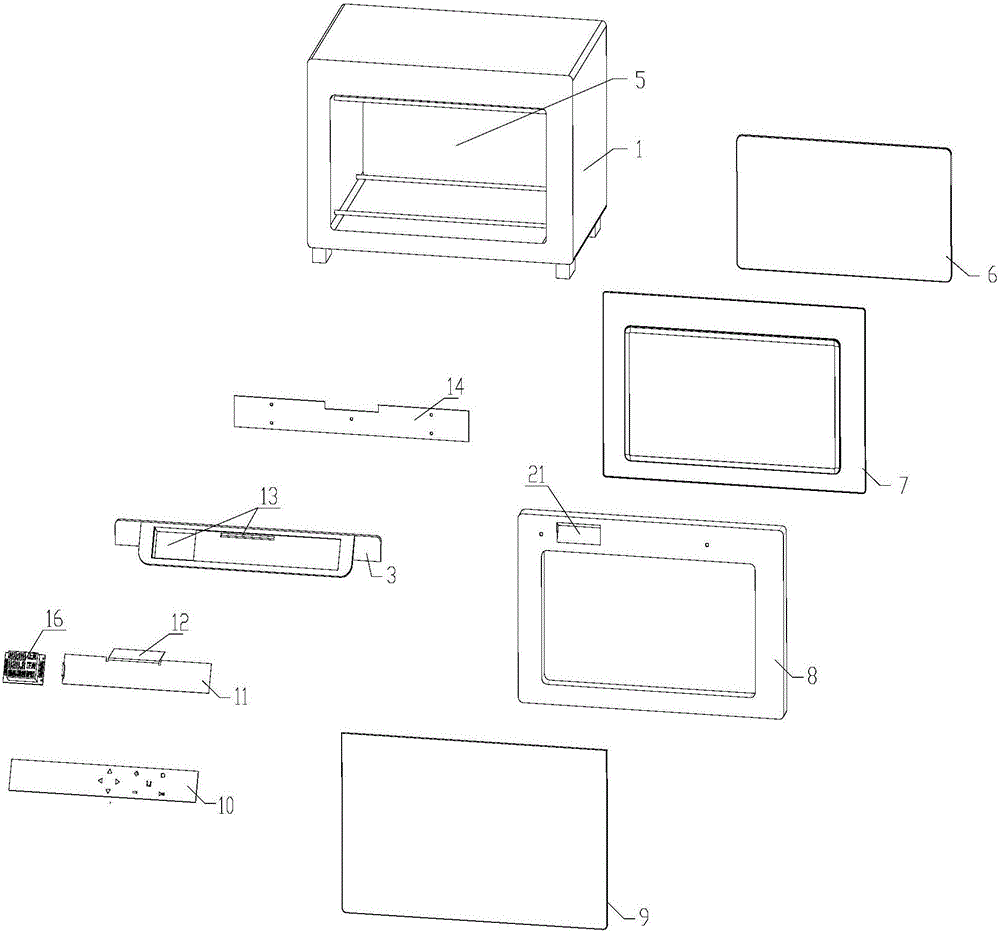

圖2為圖1的分解圖；

圖3為本實用新型第二實施例(觸摸感應彈簧觸控式烤箱)的立體圖；

圖4為圖3的分解圖；

圖5為本實用新型第三實施例(機械控制式烤箱)的立體圖；

圖6為圖5的分解圖；

圖中：1、加熱腔體；2、活動門；3、把手；4、控制面板；5、開口；6、內玻璃板；7、門內襯板；8、門框；9、玻璃門板；10、觸控面板；11、導電膜；12、連接部；13、第一通孔；14、PCB；15、觸摸感應彈簧；16、顯示面板；17、轉換開關；18、溫控器；19、定時器；20、旋鈕；21、第二通孔。

具體實施方式

下面，結合附圖以及具體實施方式，對本實用新型做進一步描述：

如圖1～6所示，一種把手上帶有控制面板的烤箱，包括加熱腔體1、活動門2、具有第一通孔13的把手3和控制面板4，加熱腔體1具有開口5用于裝入需要加熱的食物，且具有發熱管，活動門2樞接在加熱腔體1前表面的底端，并在樞轉至與加熱腔體1的前表面緊貼和分離的位置間切換，當活動門2與加熱腔體1的前表面緊貼時將開口5封閉，可以對食物進行加熱操作，操作完成后，將活動門2打開，即與加熱腔體1的前表面分離，取出食物；把手3固定在活動門2遠離加熱腔體1前表面底端的一端，且把手3與活動門2成一定角度，以方便用戶抓住把手3，順利打開或者關閉活動門2；所述控制面板4具有穿過所述第一通孔13的操控部件，控制面板4固定在把手3上，而不是像傳統的烤箱那樣將控制面板4設置在烤箱的右側或者下方，因此可以釋放出寶貴的空間給加熱腔體1，使加熱腔體1的空間最大化；由于加熱腔體1的空間最大化，因此烤箱的性價比更高；同時由于把手3與活動門2成一定角度，使用戶視線與控制面板垂直，而不是像傳統的烤箱那樣直接將控制面板4設置在活動門2遠離加熱腔體1的表面，需要用戶彎腰才能看清楚控制面板4并進行操作，因此利于用戶更好地觀察和操作控制面板4。此外，活動門2包括內玻璃板6、門內襯板7、具有第二通孔21的門框8和玻璃門板9，玻璃門板9固定在門框8遠離加熱腔體1的表面，門內襯板7夾設于門框8和內玻璃板6之間，因此在門內襯板7和門框8之間形成空腔，且內玻璃板6和玻璃門板9之間的空腔優選為真空狀態，可以有效地隔絕加熱腔體1工作時產生的熱量，防止燙傷用戶。同時，烤箱具有與控制面板4連接的排線(未示出)，通過位于門框8的第二通孔21，以及門內襯板7和門框8之間的空腔，再經由烤箱的底端直到烤箱的后端與電源連接，從而實現為控制面板4供電。

如圖1和圖2所示，作為本實用新型的第一實施例，烤箱采用的導電膜11觸控的形式，所述控制面板4包括觸控面板10和操控部件，操控部件包括PCB14、顯示面板16和具有連接部12的導電膜11，導電膜11優選為ITO膜(即氧化銦錫膜)，連接部12優選為金手指，PCB14固定在把手3朝向加熱腔體1的表面，觸控面板10固定在把手3遠離加熱腔體1的表面，ITO膜和顯示面板16夾設于觸控面板10和把手3之間，ITO膜的金手指和顯示面板16穿過第一通孔13使ITO膜11和PCB14電連接。觸控面板10表面設有若干控制圖案，當用戶在控制面板4進行操作時，即觸摸觸控面板10的圖案，例如設置烤箱的加熱溫度和加熱時間，ITO膜可以感應到用戶的操作，并產生相應的信號通過金手指傳遞到PCB14進行數據處理，從而實現對烤箱的控制，并且在顯示面板16上進行顯示，使用戶隨時了解烤箱的情況。

如圖3和圖4所示，作為本實用新型的第二實施例，烤箱采用觸摸感應彈簧15觸控的形式，觸摸感應彈簧又稱為觸摸彈簧，指的是用于電容式和單片機觸摸屏電器的專用的彈簧按鍵，對于這種傳統機械的開關來說是一種穩健的電容式感應替代方案，使用能夠伸縮式的觸摸按鍵，觸摸的敏感度良好。所述控制面板4包括觸控面板10和操控部件，操控部件包括若干觸摸感應彈簧15、顯示面板16和PCB14，觸控面板10固定在把手3遠離加熱腔體1的表面，PCB14固定在把手3朝向加熱腔體1的表面，觸摸感應彈簧15一端固定在PCB14朝向把手3的表面，另一端穿過第一通孔13與觸控面板10朝向把手3的表面抵接，顯示面板16固設在PCB14朝向把手3的表面且穿過第一通孔13。觸控面板10表面設有若干控制圖案，且若干控制圖案與若干觸摸感應彈簧15位置對應，當用戶在控制面板4進行操作時，即在觸控面板10上進行操作，例如調節烤箱的加熱溫度和加熱時間，可以在觸控面板10遠離加熱腔體1的表面觸摸與相應觸摸感應彈簧15對應的圖案，觸摸感應彈簧15感應到用戶的操作并使PCB14產生相應的信號，同時在顯示面板16進行顯示，使用戶隨時了解烤箱的情況。

如圖5和圖6所示，作為本實用新型的第三實施例，烤箱采用機械控制的形式，所述控制面板4包括操控部件和若干旋鈕20，操控部件包括溫控器18、轉換開關17和定時器19，若干旋鈕20固定在把手3遠離加熱腔體1的表面，溫控器18、轉換開關17和定時器19固定在把手3朝向加熱腔體1的表面，并穿過第一通孔13與對應的旋鈕20連接，用戶通過旋轉相應的旋鈕20，以實現不同功能。

對本領域的技術人員來說，可根據以上描述的技術方案以及構思，做出其它各種相應的改變以及形變，而所有的這些改變以及形變都應該屬于本實用新型權利要求的保護范圍之內。
