本實用新型涉及家用電器制造技術領域，具體涉及一種臺嵌洗碗機的碗籃自動升降系統。

背景技術：

現有洗碗機通常采用將熱水噴射到盤碟以清除碗碟上的贓物、油漬，盤碟放置于碗籃內。為防止食物殘渣堵塞出水管道，在出水口設置渣籃，每次清洗完畢后要將渣籃內的殘渣倒出時，首先要將碗籃連同碗籃內碗碟一同從洗碗機中取出，然后才能取出渣籃，造成使用不便，而且剛洗過的碗籃還帶有熱水的余溫且重量較大，取出碗籃會十分費力。因此，有必要對現有技術進行改進。

技術實現要素：

本實用新型的目的是提供一種臺嵌洗碗機的碗籃自動升降系統，采用自動升降系統將碗籃提升或安放，避免了手動的麻煩與費力，方便用戶使用。

為了實現上述目的，本實用新型采用的技術方案如下：

一種臺嵌洗碗機的碗籃自動升降系統，包括碗籃、碗籃掛鉤、驅動機構，所述碗籃頂部左右兩側的橫桿上均設有掛鉤位和提手位，所述碗籃掛鉤的下部設有卡槽、頂部底面設有安裝平面，所述卡槽與所述掛鉤位卡掛配合，所述驅動機構設于洗碗槽的槽體外側面、頂端與所述安裝平面連接。

根據以上方案，所述驅動機構包括相互配合使用的導軌、拉繩、滑輪、驅動電機一、絞盤、變速箱一。

根據以上方案，所述導軌包括相互配套的外軌與內軌，所述外軌的頂端與所述安裝平面固定連接、底部設有固定掛位，所述內軌固定于所述洗碗槽的槽體左側壁。

根據以上方案，所述滑輪包括上滑輪與下滑輪、均固定于所述洗碗槽的槽體左側面，所述上滑輪位于所述下滑輪上方。

根據以上方案，所述拉繩的一端與所述固定掛位固定連接，繞過所述上滑輪與下滑輪后，另一端與所述絞盤固定連接。

根據以上方案，所述拉繩為兩條，通過雙絞盤同步驅動；或為一條，通過單絞盤驅動。

根據以上方案，所述變速箱一的一側與所述絞盤軸連接，另一側與所述驅動電機一軸連接。

根據以上方案，所述變速箱一內部設有齒輪組與斷電剎車裝置，防止斷電時升降一半的碗籃重力墜落。

根據以上方案，所述驅動機構包括驅動電機二、變速箱二、導向套、升降桿，所述驅動電機二固定于所述洗碗槽的右側壁中部、通過轉軸與所述變速箱二連接，所述變速箱二通過齒輪組與所述升降桿連接，所述導向套固定于所述洗碗槽的過孔正下方，所述升降桿穿過所述導向套和過孔、頂端與所述安裝平面連接。

根據以上方案，所述升降桿為絲桿或齒條，所述絲桿的頂端與所述安裝平面轉動連接，所述齒條的頂端與所述安裝平面固定連接。

本實用新型的有益效果是：

本實用新型通過在普通洗碗機上設置驅動機構，能夠自動提升或降落碗籃，避免了傳統手動操作的麻煩與費力，方便用戶使用，而且機構簡潔、安裝方便。

附圖說明

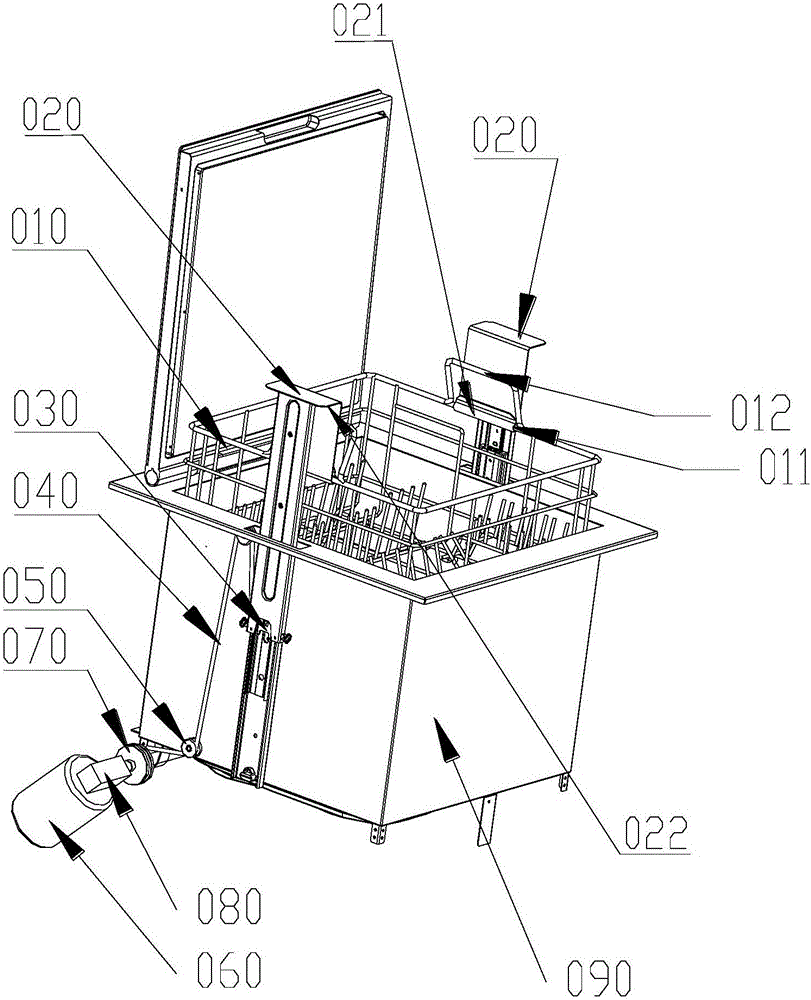

圖1是本實用新型實施例1的整體結構示意圖；

圖2是本實用新型實施例1的左視結構示意圖；

圖3是本實用新型實施例2的整體結構示意圖。

圖中：010、碗籃；020、碗籃掛鉤；030、導軌；040、拉繩；050、滑輪；060、驅動電機一；070、絞盤；080、變速箱一；090、洗碗槽；011、掛鉤位；012、提手位；021、卡槽；022、安裝平面；031、外軌；032、固定掛位；033、內軌；051、上滑輪；052、下滑輪；091、過孔；110、驅動電機二；120、變速箱二；130、導向套；140、絲桿(或齒條)。

具體實施方式

下面結合附圖與實施例對本實用新型的技術方案進行說明。

實施例1，見圖1與圖2：

本實用新型提供一種臺嵌洗碗機的碗籃自動升降系統，包括碗籃010、碗籃掛鉤020、驅動機構，所述碗籃010頂部左右兩側的橫桿上均設有掛鉤位011和提手位012，所述碗籃掛鉤020的下部設有卡槽021、頂部底面設有安裝平面022，所述卡槽021與所述掛鉤位011卡掛配合，所述驅動機構設于洗碗槽090的槽體外側面、頂端與所述安裝平面022連接。

所述驅動機構包括相互配合使用的導軌030、拉繩040、滑輪050、驅動電機一060、絞盤070、變速箱一080；

所述導軌030包括相互配套的外軌031與內軌033，所述外軌031的頂端與所述安裝平面022固定連接、底部設有固定掛位032，所述內軌033固定于所述洗碗槽090的槽體左側壁。

所述滑輪050包括上滑輪051與下滑輪052、均固定于所述洗碗槽090的槽體左側面，所述上滑輪051位于所述下滑輪052上方。

所述拉繩040的一端與所述固定掛位032固定連接，繞過所述上滑輪051與下滑輪052后，另一端與所述絞盤070固定連接，所述拉繩040為一條。

所述變速箱一080的一側與所述絞盤070軸連接，另一側與所述驅動電機一060軸連接。

所述變速箱一080內部設有齒輪組與斷電剎車裝置。

本實施例的工作原理：當需要升降碗籃時，啟動升降按鈕，所述驅動電機一060接通電源，電機軸轉動帶動所述變速箱一080的轉軸轉動，所述變速箱一080的轉軸驅動所述絞盤070轉動，所述絞盤070纏繞所述拉繩040，從而驅動所述外軌031向上移動，所述外軌031的上移通過所述碗籃掛鉤020拉抬碗籃010同步向上移動，從而實現碗籃的上升；下降過程，驅動反轉，在碗籃重力作用下，隨著所述驅動電機一060的轉動慢慢下降。

實施例2，見圖3：

本實用新型提供一種臺嵌洗碗機的碗籃自動升降系統，包括碗籃010、碗籃掛鉤020、驅動機構，所述碗籃010頂部左右兩側的橫桿上均設有掛鉤位011和提手位012，所述碗籃掛鉤020的下部設有卡槽021、頂部底面設有安裝平面022，所述卡槽021與所述掛鉤位011卡掛配合，所述驅動機構設于洗碗槽090的槽體外側面、頂端與右側所述碗籃掛鉤020的安裝平面022連接。

所述驅動機構包括驅動電機二110、變速箱二120、導向套130、絲桿140，所述驅動電機二110固定于所述洗碗槽090的右側壁中部、通過轉軸與所述變速箱二120連接，所述變速箱二120通過齒輪組與所述絲桿140連接，所述導向套130固定于所述洗碗槽090的過孔091正下方，所述絲桿140穿過所述導向套130和過孔091、頂端與所述安裝平面022轉動連接。

本實施例的工作原理：當啟動按鈕式，所述驅動電機二110轉動帶動所述變速箱二120運行，從而驅動所述絲桿140上移運動，所述絲桿140拖動所述碗籃掛鉤020及碗籃010同步向上運動，從而實現所述碗籃010的上升；下降過程驅動電機反轉，與上升過程相反。

以上實施例僅用以說明而非限制本實用新型的技術方案，盡管上述實施例對本發明進行了詳細說明，本領域的相關技術人員應當理解：可以對本實用新型進行修改或者同等替換，但不脫離本實用新型精神和范圍的任何修改和局部替換均應涵蓋在本實用新型的權利要求范圍內。
