本實用新型涉及醫療器械領域，更具體的說是一種腿部護理支架。

背景技術：

目前，在臨床和外科診斷治療中，各種腿部肢體患者在腿部護理過程中，需要將腿部抬高，但是，卻沒有專用的腿部支架，只能用吊帶、墊枕頭或衣物的方式抬高腿部，這種方法一旦達不到所需高度，就會產生延緩水腫消退、增加傷口感染的的幾率，同時也影響病房衛生。

技術實現要素：

本實用新型主要解決的技術問題是提供一種腿部護理支架，可以方便的固定于床邊，用來抬高病人腿部，抬高的高度可調。抬高的角度可調，攜帶方便。

為解決上述技術問題，本實用新型涉及醫療器械領域，更具體的說是一種腿部護理支架，包括緊定螺釘Ⅰ、U型卡槽、壓定板、固定板、緊定螺釘Ⅱ、護座、支撐軸、緊定螺釘Ⅲ、支撐軸座、升降軸和升降筒，可以方便的固定于床邊，用來抬高病人腿部，抬高的高度可調。抬高的角度可調，攜帶方便。

緊定螺釘Ⅰ與U型卡槽相連接，壓定板與緊定螺釘Ⅰ相連接，且壓定板位于緊定螺釘Ⅰ的上端，固定板與U型卡槽相連接，且固定板位于U型卡槽的上端，固定板與升降筒相連接，且固定板位于升降筒的下端；緊定螺釘Ⅱ與升降軸相連接，升降軸與支撐軸座相連接；護座與支撐軸相連接，支撐軸與支撐軸座相連接，緊定螺釘Ⅲ與支撐軸座相連接。

作為本技術方案的進一步優化，本實用新型一種腿部護理支架所述的U型卡槽的數量為兩個。

作為本技術方案的進一步優化，本實用新型一種腿部護理支架所述的護座的材料為鋁合金或不銹鋼中的一種。

作為本技術方案的進一步優化，本實用新型一種腿部護理支架所述的支撐軸與支撐軸座的連接方式為間隙配合。

本實用新型一種腿部護理支架的有益效果為：

本實用新型一種腿部護理支架，可以方便的固定于床邊，用來抬高病人腿部，抬高的高度可調。抬高的角度可調，攜帶方便。

附圖說明

下面結合附圖和具體實施方法對本實用新型做進一步詳細的說明。

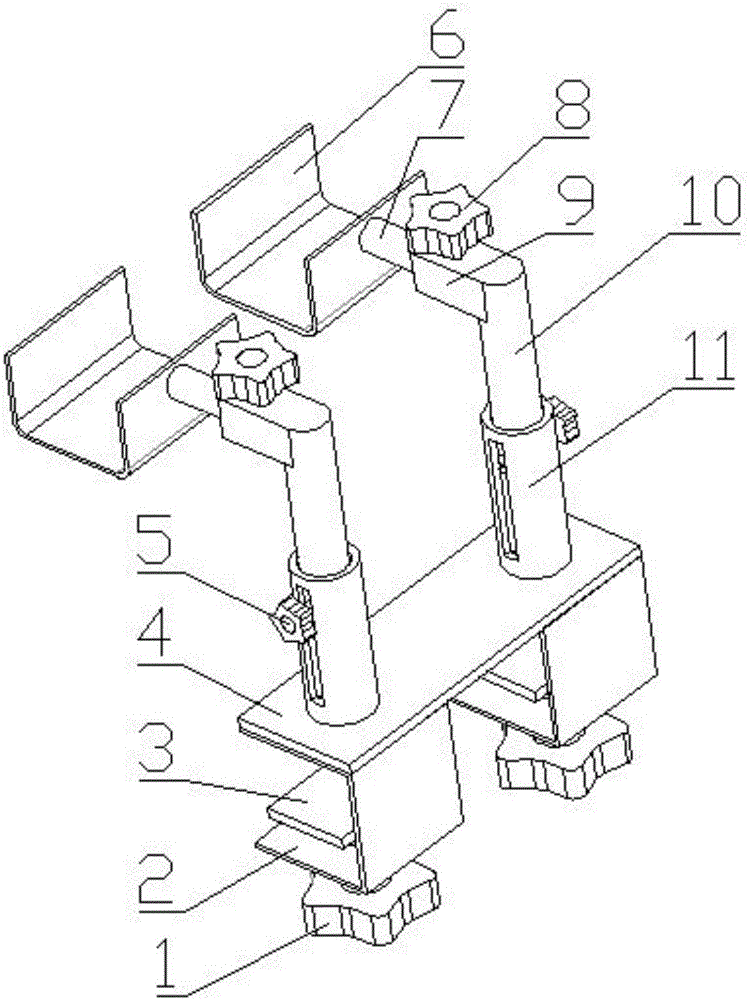

圖1為本實用新型一種腿部護理支架的結構示意圖。

圖中：緊定螺釘Ⅰ1；U型卡槽2；壓定板3；固定板4；緊定螺釘Ⅱ5；護座6；支撐軸7；緊定螺釘Ⅲ8；支撐軸座9；升降軸10；升降筒11。

具體實施方式

具體實施方式一：

下面結合圖1說明本實施方式，本實用新型涉及醫療器械領域，更具體的說是一種腿部護理支架，包括緊定螺釘Ⅰ1、U型卡槽2、壓定板3、固定板4、緊定螺釘Ⅱ5、護座6、支撐軸7、緊定螺釘Ⅲ8、支撐軸座9、升降軸10和升降筒11，可以方便的固定于床邊，用來抬高病人腿部，抬高的高度可調。抬高的角度可調，攜帶方便。

緊定螺釘Ⅰ1與U型卡槽2相連接，緊定螺釘Ⅰ1與U型卡槽2的連接方式為螺紋連接，壓定板3與緊定螺釘Ⅰ1相連接，壓定板3與緊定螺釘Ⅰ1的連接方式為焊接，且壓定板3位于緊定螺釘Ⅰ1的上端，固定板4與U型卡槽2相連接，固定板4與U型卡槽2的連接方式為焊接，且固定板4位于U型卡槽2的上端，固定板4與升降筒11相連接，固定板4與升降筒11的連接方式為焊接，且固定板4位于升降筒11的下端；緊定螺釘Ⅱ5與升降軸10相連接，緊定螺釘Ⅱ5與升降軸10的連接方式為螺紋連接，升降軸10與支撐軸座9相連接，升降軸10與支撐軸座9的連接方式為滑動連接；護座6與支撐軸7相連接，護座6與支撐軸7的連接方式為焊接，支撐軸7與支撐軸座9相連接，支撐軸7與支撐軸座9的連接方式為間隙配合，緊定螺釘Ⅲ8與支撐軸座9相連接，緊定螺釘Ⅲ8與支撐軸座9的連接方式為螺紋連接。

具體實施方式二：

下面結合圖1說明本實施方式，本實施方式對實施方式一作進一步說明，所述的U型卡槽2的數量為兩個。

具體實施方式三：

下面結合圖1說明本實施方式，本實施方式對實施方式一作進一步說明，所述的護座6的材料為鋁合金或不銹鋼中的一種。

具體實施方式四：

下面結合圖1說明本實施方式，本實施方式對實施方式一作進一步說明，所述的支撐軸7與支撐軸座9的連接方式為間隙配合。

工作原理：在使用時，用U型卡槽2卡在病人床的邊沿，通過調節緊定螺釘Ⅰ1帶動壓定板3，使U型卡槽2緊緊卡在床沿上，調節緊定螺釘Ⅱ5，來確定升降軸10的高度，通過調節緊定螺釘Ⅲ8的松緊，可以調節護座6的繞支撐軸7的中心線的旋轉，來確定抬高的旋轉角度，整個支架結構簡單，便于攜帶。

當然，上述說明并非對本實用新型的限制，本實用新型也不僅限于上述舉例，本技術領域的普通技術人員在本實用新型的實質范圍內所做出的變化、改型、添加或替換，也屬于本實用新型的保護范圍。
