本實用新型涉及日用品領域，具體地說是一種護燙手炒菜鏟。

背景技術：

炒菜鏟是一種鐵制的或其他金屬制的工具或用具。是廚房必備的廚房用具，多用于炒菜時使用。一般想要知道物品的溫度一般是依靠溫度計或其他測溫工具進行測量，炒菜時想要知道炒菜的溫度是否合適，目前的炒菜鏟子根本無法實現，如要使用測溫工具進行測量又很麻煩，甚至沒有必要，一般靠經驗掌握火候，這對于初學者或不經常炒菜的人來說比較困難，當把炒菜鏟忘記在鍋里時，溫度太高可能會導致損壞炒菜鏟，使用極其不安全。

技術實現要素：

為了解決上述問題，本實用新型的目的在于提供一種護燙手炒菜鏟，結構簡單，使用方便，安全性高，成本低，可有效防燙傷。

根據本實用新型的一個方面，提供一種護燙手炒菜鏟，其特征在于，包括鏟頭、鏟把以及手柄，所述手柄通過鏟把與所述鏟頭連接，所述鏟把設有溫度傳感器，所述溫度傳感器內設有形變金屬，所述形變金屬的一端與紐扣電池的正極通過導線連接，所述紐扣電池的負極與發光二極管正極連接，所述發光二極管負極與所述形變金屬另一端連接構成回路。

在一些實施方式中，所述手柄外周設有防燙保護套。

在一些實施方式中，所述手柄頂端設有一電池盒，所述電池盒的一側并排設有一發光二極管，所述紐扣電池設于所述電池盒內。

在一些實施方式中，所述手柄頂端外側設有一掛鉤，所述手柄為伸縮手柄。

在一些實施方式中，所述掛鉤為弧形結構。

在一些實施方式中，所述導線為橡膠耐高溫導線。

在一些實施方式中，所述鏟頭為不銹鋼材質。

在一些實施方式中，所述手柄為金屬材質。

本實用新型提供的一種護燙手炒菜鏟，優點如下：

1、本實用新型提供的一種護燙手炒菜鏟，內設有溫度傳感器，結構簡單，使用方便，可有效防止燙傷。

2、本實用新型提供的一種護燙手炒菜鏟，手柄為伸縮手柄，可根據使用者需要調節手柄長度，成本低。

附圖說明

圖1為本實用新型第一種實施方式的一種護燙手炒菜鏟的結構示意圖；

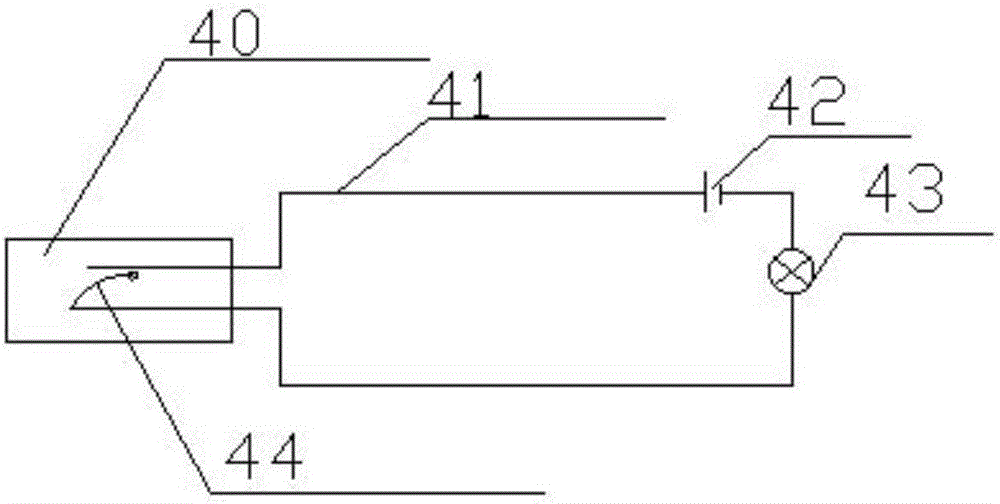

圖2為本實用新型第一種實施方式的一種護燙手炒菜鏟的溫度感應器示意圖。

具體實施方式

下面結合附圖及具體實施例對本實用新型的技術方案作進一步的詳細描述說明。

圖1、圖2示意性顯示了根據本實用新型一種實施方式的一種護燙手炒菜鏟。

如圖1、圖2所示，本實用新型提供了一種護燙手炒菜鏟，其特征在于，包括鏟頭1、鏟把4以及手柄2，所述手柄2通過鏟把4與所述鏟頭1連接，所述鏟把4設有溫度傳感器40，所述溫度傳感器內設有形變金屬44，所述形變金屬44的一端與紐扣電池42的正極通過導線連接，所述紐扣電池42的負極與發光二極管43正極連接，所述發光二極管43負極與所述形變金屬44另一端連接構成回路。

如圖1所示，所述手柄2外周設有防燙保護套20。

如圖1所示，所述手柄2頂端設有一電池盒21，所述電池盒21的一側并排設有一發光二極管43，所述紐扣電池42設于所述電池盒21內。

如圖1所示，所述手柄2頂端外側設有一掛鉤3，所述手柄2為伸縮手柄。

如圖1所示，所述掛鉤3為弧形結構。

如圖1所示，所述導線為橡膠耐高溫導線。

如圖1所示，所述鏟頭1為不銹鋼材質。

如圖1所示，所述手柄2為金屬材質。

本實用新型的技術方案是：當炒菜鏟被遺忘在鍋內或者正常使用時，溫度傳感器40設有出廠參數值，當溫度超過參數值時，形變金屬44發生形變，導通電路，即發光二極管43發光。

本實用新型提供的一種護燙手炒菜鏟，結構簡單，使用方便，可有效防燙傷。

以上所述實施例僅表達了本實用新型的幾種實施方式，其描述較為具體和詳細，但并不能因此而理解為對本實用新型專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本實用新型構思的前提下，還可以做出若干變形和改進，這些都屬于本實用新型的保護范圍。因此,本實用新型專利的保護范圍應以所附權利要求為準。
