本實用新型涉及煙草技術領域，具體地講，涉及一種多功能香煙銷售設備。

背景技術：

在我國煙草行業是國家稅收的重要來源支柱產業之一，銷售人員在經銷香煙的過程中，通常是把香煙擺放在柜臺里和貨架上等等，其主要目的就是為了讓新老客戶比較直觀的看到香煙外觀的全貌，但是，這些擺放的方式還不能讓客戶一目了然，還沒有達到最佳展示效果，且當售出一盒后需要把另一盒拿到前端進行展示。

技術實現要素：

本實用新型要解決的技術問題是提供一種多功能香煙銷售設備，使香煙自動運輸到銷售設備前端，方便顧客選購。

本實用新型采用如下技術方案實現發明目的：

一種多功能香煙銷售設備，包括柜體，其特征是：所述柜體上端設置有一組儲煙室，所述儲煙室包括支撐板，所述支撐板的上方設置有U形限位框，所述U形限位框開口端固定在所述柜體上，所述U形限位框的閉口端外側連接有透明標簽盒，所述透明標簽盒的內側設置有壓力傳感器；所述支撐板的兩端鉸接有對稱的轉軸，兩個所述轉軸上環套有傳送帶，其中一個所述轉軸穿過空腔的側壁連接齒輪，所述齒輪上嚙合有不完全齒輪，所述不完全齒輪連接在電機的輸出軸上，所述電機固定在所述空腔的內壁上，所述空腔設置在所述儲煙室之間，所述支撐板的一側固定在所述空腔的外壁上。

作為對本技術方案的進一步限定，所述柜體下端設置有柜門，所述柜門上設置有把手。

作為對本技術方案的進一步限定，所述柜體的一側設置有側拉門，所述側拉門上設置有側拉門把手。

作為對本技術方案的進一步限定，所述U形限位框底側到所述支撐板的距離為3cm～6cm。

本實用新型的有益效果是：本實用新型放置在柜臺上面，在儲煙室中放置好不同品牌的香煙，在前端透明標簽盒中放置香煙的價格等信息，方便顧客查看；該設備使香煙分布緊密，節省空間，增大空間利用率；通過設置的不完全齒輪，當售出一盒香煙時，另一盒自動輸送到前端，省去店員的管理時間。

附圖說明

圖1為本實用新型的主視圖。

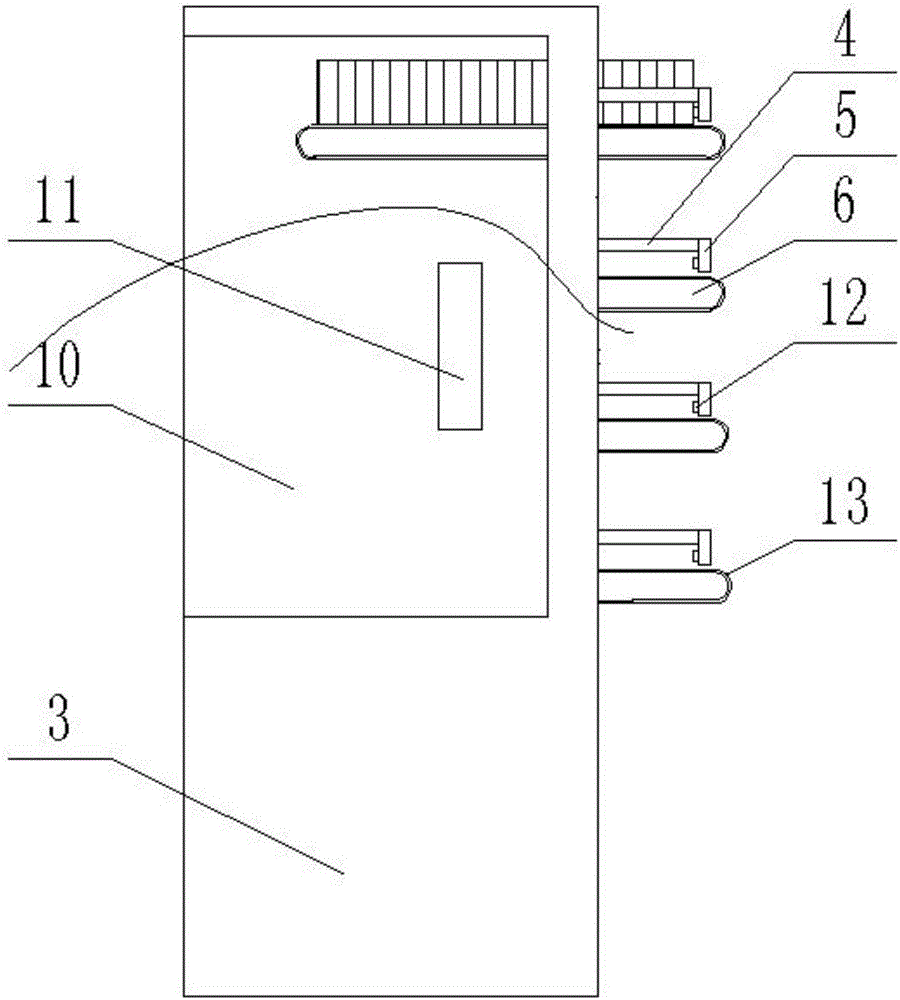

圖2為本實用新型的左視圖。

圖3為本實用新型的支撐板的結構示意圖。

圖4為本實用新型U形限位框的俯視圖。

圖5為本實用新型的支撐板、齒輪和不完全齒輪的俯視圖。

圖中：1、儲煙室，2、電機，3、柜體，4、U形限位框，5、透明標簽盒，6、支撐板，7、柜門，8、把手，9、空腔，10、側拉門，11、側拉門把手，12、壓力傳感器，13、傳送帶，14、齒輪，15、不完全齒輪，16、轉軸。

具體實施方式

下面結合附圖，對本實用新型的一個具體實施方式進行詳細描述，但應當理解本實用新型的保護范圍并不受具體實施方式的限制。

如圖1-圖5所示，本實用新型包括柜體3，所述柜體3上端設置有一組儲煙室1，所述儲煙室1包括支撐板6，所述支撐板6的上方設置有U形限位框4，所述U形限位框4開口端固定在柜體3上，所述U形限位框4的閉口端外側連接有透明標簽盒5，所述透明標簽盒5的內側設置有壓力傳感器12；所述支撐板6的兩端鉸接有對稱的轉軸16，兩個所述轉軸16上環套有傳送帶13，其中一個所述轉軸16穿過空腔9的側壁連接齒輪14，所述齒輪14上嚙合有不完全齒輪15，所述不完全齒輪15連接在電機2的輸出軸上，所述電機2固定在所述空腔9的內壁上，所述空腔9設置在所述儲煙室1之間，所述支撐板6的一側固定在所述空腔9的外壁上。

所述柜體3下端設置有柜門7，所述柜門7上設置有把手8。

所述柜體3的一側設置有側拉門10，所述側拉門10上設置有側拉門把手11。

所述U形限位框4底側到所述支撐板6的距離為3cm～6cm。

工作過程：首先，店員打開側拉門10將不同品牌的香煙分別放置在不同的儲煙室1中，在前端的透明標簽盒5和放入香煙的價格等信息，當顧客取走香煙后，壓力傳感器12感受不到壓力，將信號傳遞給中央處理器(采用現有技術，在此不再贅述)，中央處理器控制電機2工作，使不完全齒輪15旋轉一周，帶動嚙合的齒輪14旋轉，齒輪14帶動轉軸16旋轉，由于傳送帶13環套支撐板6和兩個轉軸16，使傳送帶13緩慢移動一個香煙的位置，使香煙碰觸壓力傳感器12。柜體3下部設置有儲物柜，打來柜門7可以存取成條的香煙，使香煙分布緊密，節省空間，增大空間利用率節省空間；通過設置的不完全齒輪15，當售出一盒香煙時，另一盒自動輸送到前端，省去店員的管理時間。

以上公開的僅為本實用新型的一個具體實施例，但是，本實用新型并非局限于此，任何本領域的技術人員能思之的變化都應落入本實用新型的保護范圍。
