本實用新型涉及香爐領域,尤其是涉及的是一種能播放音樂的香爐。
背景技術:
普通的香爐只用于放置燃香,功能比較單一?,F有在香爐內設置音樂播放器的音樂香爐,可以在熏香的同時播放音樂營造氣氛,但是現有的音樂香爐的搬運時零部件容易掉落,而且焚香時一般都是一束煙,沒有好的煙氣效果。
技術實現要素:
本實用新型的目的在于克服上述不足,提供一種攜帶方便的音樂香爐。
為實現上述目的,本實用新型的技術解決方案是:音樂香爐,包括香爐本體,香爐本體內設有腔室,腔室內設有音樂播放裝置,香爐本體的上部設有第一抽屜,第一抽屜的內腔底部設有防火棉,香爐本體的頂部設有連通第一抽屜的氣孔,第一抽屜的后端和對應位置的香爐本體內壁上設有一對相互吸引的磁鐵。
優選的,香爐本體上還設有第二抽屜,第二抽屜的中部設有將第二抽屜的內腔分隔成兩部分的分隔板,第二抽屜的后端和對應位置的香爐本體內壁上設有一對相互吸引的磁鐵。
優選的,香爐本體的頂面中部設有裝飾物,裝飾物的底部與香爐本體的頂面通過磁鐵連接,氣孔為若干個設于裝飾物外周并依次套設的環狀槽。
優選的,香爐本體上設有提手。
優選的,香爐本體包括底板、兩個上下設置的隔板、頂板、前側板、后側板、左側板、右側板,前側板、后側板、左側板、右側板分別設于底板的上方四周,頂板設于后側板、左側板、右側板的頂部,兩個隔板間隔設于底板和頂板之間,后側板、左側板、右側板的內側設有用于卡接隔板的凹槽,前側板、后側板、左側板、右側板和下部的隔板構成腔室,第一抽屜設于上部的隔板與頂板之間,第二抽屜設于兩隔板之間。
優選的,音樂播放裝置包括電路板、均與電路板連接的喇叭和可充電電池,喇叭固定在腔室的前側,電路板固定在腔室的后側,電路板上設有操作按鈕和接口,操作按鈕和接口從香爐本體的后側露出。
通過采用上述的技術方案,本實用新型的有益效果是:本實用新型的焚香點設置在第一抽屜內,第一抽屜與香爐本體通過一對磁鐵吸附,搬運時不易脫落;第二抽屜的兩個腔可分別用于存放音樂播放裝置的數據線和香;若干個依次套設的環狀槽形狀的氣孔使煙氣可從裝飾品的外周包住裝飾品,產生獨特的煙氣效果。
附圖說明

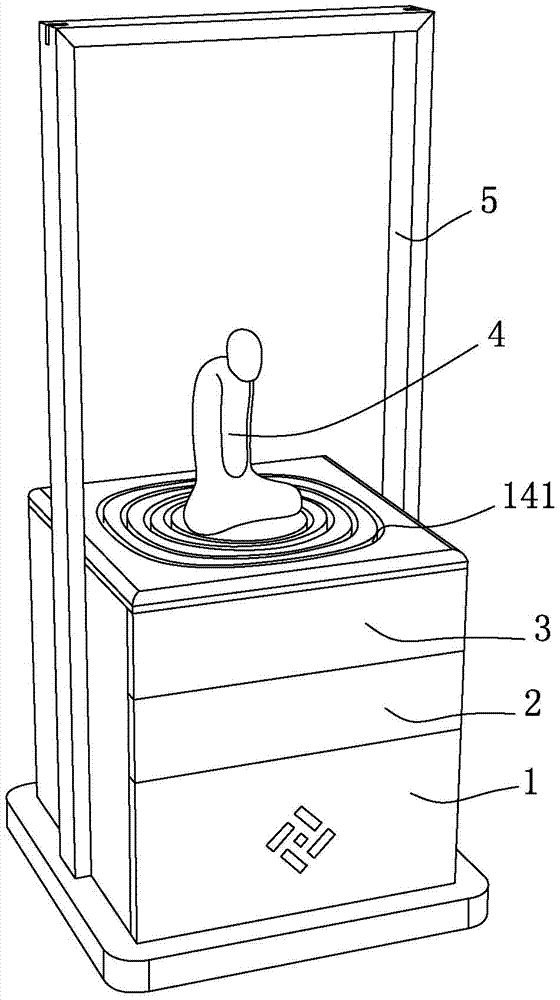

圖1為本實用新型的結構示意圖;
圖2為本實用新型的內部結構圖;
圖3為本實用新型的結構分解圖。
主要附圖標記說明:
香爐本體1;腔室11;底板12;隔板13;頂板14;氣孔141;后側板15;左側板16;右側板17;前側板18;第二抽屜2;分隔板21;第一抽屜3;防火棉31;裝飾品4;提手5;磁鐵6;電路板71;喇叭72。
具體實施方式
以下結合附圖和具體實施例來進一步說明本實用新型。
如圖1-圖3所示,本實用新型音樂香爐,包括香爐本體1,香爐本體1內設有腔室11,腔室11內設有音樂播放裝置,音樂播放裝置可播放音樂,香爐本體1的上部設有第一抽屜3,第一抽屜3的內腔底部設有防火棉31,焚香時將燃燒的香放置在第一抽屜3內,香爐本體1的頂部設有連通第一抽屜3的氣孔141,氣孔141用于排出第一抽屜3內的煙氣,第一抽屜3的后端和對應位置的香爐本體1內壁上設有一對相互吸引的磁鐵6,第一抽屜3的后端設有一磁鐵6,香爐本體1的內壁在第一抽屜3的后端磁鐵對應位置設有用于吸引第一抽屜3的后端磁鐵的另一磁鐵6,第一抽屜3收合入香爐本體1后會被吸住不易脫落。香爐本體1上還設有第二抽屜2,第二抽屜2的中部設有將第二抽屜2的內腔分隔成兩部分的分隔板21,分隔板21使第二抽屜的內腔分隔成可分別用于放置香和數據線的兩部分;第二抽屜2的后端和對應位置的香爐本體1內壁上設有一對相互吸引的磁鐵6。
香爐本體1的頂面中部設有裝飾物4,裝飾物4為人物形象,裝飾物4的底部與香爐本體1的頂面通過磁鐵吸附在一起,氣孔141為四個設于裝飾物外周并依次套設的環狀槽,該形狀可使煙氣圍著裝飾物4的外周上升,形成獨特的煙氣效果。香爐本體1上設有提手5,方便提送香爐。
香爐本體1包括底板12、兩個上下設置的隔板13、頂板14、前側板18、后側板15、左側板16、右側板17,前側板18、后側板15、左側板16、右側板17分別設于底板12的上方四周,頂板14設于后側板15、左側板16、右側板17的頂部,兩個隔板13間隔設于底板12和頂板14之間,后側板15、左側板16、右側板17的內側設有用于卡接隔板13的凹槽,前側板18、后側板15、左側板16、右側板17和下部的隔板13構成腔室11,第一抽屜3設于上部的隔板13與頂板14之間,第二抽屜2設于兩隔板13之間。音樂播放裝置包括電路板71、均與電路板71連接的喇叭18和可充電電池,喇叭17固定在腔室的前側,使聲音可向外傳播,電路板17固定在腔室11的后側,電路板17上設有操作按鈕和接口,操作按鈕和接口從香爐本體1的后側露出。
以上所述的,僅為本實用新型的較佳實施例而已,不能限定本實用實施的范圍,凡是依本實用新型申請專利范圍所作的均等變化與裝飾,皆應仍屬于本實用新型涵蓋的范圍內。
