本發明涉及一種馬桶，具體涉及馬桶蓋。

背景技術：

馬桶巳成為現代人大小便的必需用具，目前市場上馬桶造形與功能各異。隨著社會的文明與進步，智能馬桶巳開始漸為國人所接納，日本與歐美等國家使用智能馬桶的概率巳達百分之三四至百分之七十。根據我國人口龐大以及國際市場的需求，智能馬桶將成為發展的主力方向。但是，現在技術的智能馬桶蓋的主要功能有：1，座圈加熱與噴水自動調溫。2，自動沖洗臀部與女性清潔。3，暖風烘干。4，除臭抗菌等功能。現有技術尚有不足之處：智能性的功能還不多，如廁者的舒適性和保健性還有待開發。本發明的技術方案，將有利于提升和加快我國的智能馬桶向更加人性化和產業化的發展。

技術實現要素：

本發明的目的在于，為解決馬桶蓋更加智能化的問題，提供一種新型馬桶蓋。為實現以上目的，本發明通過以下二種技術方案來實現：

(一)，用塑膠制作一個T型頂腰裝置和一個與T型頂腰裝置相配合的升降軸，將T型頂腰裝置的直端裝入強力彈簧后再套入升降軸直端使二者組合為一體。在升降軸左右二端的內壁設置齒牙，在馬桶上蓋背面(即馬桶上蓋蓋下馬桶時的底面)中心下方，設置二個能套入升降軸左右二端的左右固定套架，并在左右固定套架中各裝入一個帶齒輪并與升降軸左右二端內壁齒牙相配合的電動機。在T型頂腰裝置和升降軸中各設一個行程開關觸頭，同時在馬桶上蓋背面的上方裝一個上行程開關，下方則裝一個下行程開關。然后，在馬桶蓋的主控板中設置交變直流電源，咪頭，單片機(已設定軟件程序)，電機驅動電路并與二個電動機及上下行程開關相連接。

當如廁者需要使用時，用手掌拍一下，裝在主控板的單片機始終循環檢測咪頭的輸入信號和上下行程開關的工作狀態，通過其輸出口輸出指令信號，使電機驅動電路控制裝在馬桶上蓋背面中心下方左右固定套架中的二個電動機各自按設定的方向轉動，二個電動機轉動的齒輪帶動與之相齒合的升降軸左右二端內壁齒牙轉動，從而帶動與升降軸的一體的T型頂腰裝置向下運動，當T型頂腰裝置下行至如廁者腰部接觸時，裝在升降軸的行程開關觸頭碰觸到下行程開關，使下行程開關被斷開，二個電動機同時斷開交變直流電源而失電停止。此時，T型頂腰裝置的橫桿剛好頂住如廁者的腰部，使如廁者在大便時腰部不懸空而有所頂撐享有舒適的感受。

當如廁者大便完后，再拍一下掌聲，單片機檢測到下行程開關被斷開時，其輸出口又輸出一個指令信號給電機驅動電路去控制二個電動機各自按原來的反方向轉動，從而帶動T型頂腰裝置向上升起，當升至到與馬桶上蓋背面靠貼時，裝在T型頂腰裝置的觸頭碰觸到上行程開關，使之斷開二個電動機的交變直流電源而停止。

(二)，在馬桶蓋座圈背面(即座圈蓋下馬桶時的底面)左右二側，各裝置一個轉軸插有偏心膠粒的電動機，通過線路連接至馬桶蓋控制板的交變直流電源。當如廁者坐上馬桶座圈后，按動主控板的電源開關，裝在座圈底面左右二側電動機得電轉動，由于電動機轉軸插有偏心膠粒的離心作用，使整個座圈都隨之產生輕微的振動，從而使如廁者的身體得到振動而產生舒適與保健的效果。

根據上述的技術方案，其有益效果在于：1，當如廁者在坐下如廁時，腰部有伸縮性的橫桿頂撐，對如廁者特別對腰痛或便秘群體，感受其舒適性。2，座圈輕微的振動，對如廁者臀部和腸胃器官進行按摩，既有舒適感又利于生理代謝的保健。

附圖說明

圖1為T型頂腰裝置和升降軸的結構與組合示意圖

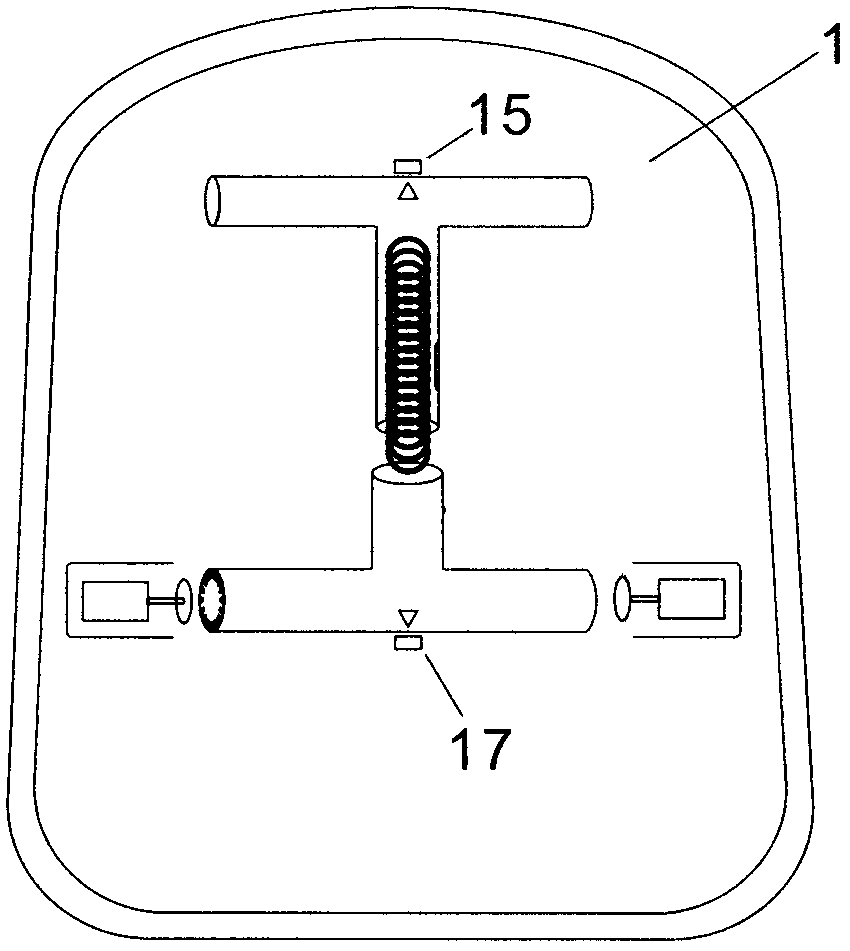

圖2為馬桶上蓋背面設置T型頂腰裝置示意圖

圖3為型T頂腰裝置的電路與原理示意圖

圖4為馬桶座圈背面設置電動機結構示意圖

圖5為馬桶背面設置電動機電路與原理示意圖

如圖1圖2圖3所示，(1)馬桶上蓋，(2)T型頂腰裝置(3)T型頂腰裝置直端，(4)強力彈簧，(5)升降軸，(6)(7)升降軸左右二端內壁齒牙，(8)(9)升降軸左右二端的固定套架，(10)左端帶齒輪電動機，(11)右端帶齒輪電動機，(12)限位槽溝(13)限位螺釘，(14)T型頂腰裝置上行程開關觸頭，(15)上行程開關，(16)升降軸下行程開關觸頭，(17)下行程開關，(18)馬桶蓋主控板，(19)交變直流電源，(20)咪頭，(21)單片機，(22)電機驅動電路。如圖4圖5所示，(23)馬桶座圈，(24)裝在座圈背面左側電動機，(25)裝在座圈背面右側電動機，(26)左側電動機轉軸的偏心膠粒，(27)右側電動機轉軸的偏心膠粒。

具體實施方式

下面結合上面附圖，對新型馬桶蓋二種技術方案，實施的具體方式進行描述：

(一)，如圖1圖2圖3所示，用塑膠制作一個T型頂腰裝置(2)和一個與T型頂腰裝置(2)相配合的升降軸(5)，在T型頂腰裝置(2)的直端(3)的內徑裝入強力彈簧(4)，再套入升降軸(5)直端從而組合成具有伸縮功能的一體。在T型頂腰裝置(2)直端(3)靠下處的右側開一條限位槽溝(12)，在升降軸(5)直端右側則裝一個限位螺釘(13)，使之限住型T頂腰裝置(2)不脫離升降軸(5)。在升降軸(5)左右二端的內壁設置齒牙(6)和(7)，在馬桶上蓋(1)背面(即馬桶上蓋蓋下馬桶時的底面)中心下方，設置二個左右能套入升降軸(5)左右二端的固定套架(8)和(9)，并在左右固定套架(8)和(9)中各裝入一個帶齒輪并與升降軸(5)左右二端內壁齒牙(6)和(7)相配合的電動機(10)和(11)，在T型頂腰裝置(2)中設一個上行程開關觸頭(14)，在升降軸(5)中則設一個下行程開關的觸頭(16)，同時在馬桶上蓋(1)背面的上方裝一個上行程開關(15)，在馬桶上蓋(1)背面下方裝一個下行程開關(17)。這樣，就完成T型頂腰裝置(2)與相關的傳動及固定機構裝設在馬桶上蓋(1)的背面之中。

同時，在馬桶蓋主控板(18)中設置交變直流電源(19)，咪頭(20)，已設定軟件程序的單片機(21)，電機驅動電路(22)。咪頭(20)與單片機(21)相連接，單片機(21)又分別與電機驅動電路(22)，上行程開關(15)和下行程開關(17)相連接，交變直流電源(19)又與單片機(21)和電機驅動電路(22)相連接，電機驅動電路(22)再分別與二個電動機(10)和(11)相連接。

當如廁者需要使用時，拍一下掌聲，由于裝在主控板(18)設有軟件程序的單片機(21)始終循環檢測咪頭(20)的輸入信號和上行程開關(15)，下行程開關(17)的工作狀態，當檢測到第一下掌聲信號并檢測到上行程開關(15)被斷開時，單片機(21)輸出口輸出指令信號給電機驅動電路(22)，電機驅動電路(22)則控制裝左右二端固定套架(8)和(9)中的二個電動機(10)與(11)各自按設定的方向轉動，即左端電動機(10)順時針轉動，右端電動機(11)反時針轉動。二個電動機(10)和(11)同時的轉動使其齒輪帶動與之相齒合的升降軸(5)左右二端內壁的齒牙(6)和(7)轉動，從而帶動與升降軸(5)組合一體的T型頂腰裝置(2)向下運動，當TT頂腰裝置(2)下行至與馬桶上蓋(1)背面處于垂直狀態，與如廁者腰意接觸時，裝在升降軸(5)的下行程開關觸頭(16)碰觸到下行程開關(17)，使下行程開關(17)被斷開，電動機(10)和(11)與交變直流電源(19)失電而停止。此時，T型頂腰裝置(2)的橫桿剛好頂住如廁者的腰部。由于T型頂腰裝置(2)的直端(3)內徑裝有強力彈簧(4)，如廁者可以根據自身的感覺調整腰部，當感到T型頂腰裝置(2)的橫桿與如廁者腰部接觸的伸縮度合適就可以了，使如廁者在坐著大便時，腰部不會懸空而有所頂撐，享有舒適的感受。

當如廁者大便完后，再拍一下掌聲，單片機(21)檢測到第二下掌聲和下行程開關(17)被斷開時，其輸出口又輸出一個指令信號給電動機驅動電路(22)去控制二個電動機(10)和(11)各自按原來的反方向轉動，從而又帶動T型頂腰裝置(2)向上升起，當升至到與馬桶上蓋(1)背面靠貼時，裝在T型頂腰裝置(2)的上行程開關觸頭(14)碰觸到裝在馬桶上蓋(1)背面上方的上行程開關(15)使之斷開二個電動機(10)和(11)的交變直流電源(19)失電而停止，此時，T型頂腰裝置(2)則緊貼在馬桶上蓋(1)的背面上——完成。

(二)，如圖4圖5所示，在馬桶座圈(23)背面(即座圈蓋下馬桶時的底面)的左右二側，各裝置一個電動機(24)和(25)，在電動機(24)和(25)的轉軸上各插入一粒偏心的膠粒(26)和(27)，電動機(24)和(25)通過外接導線與馬桶蓋主控板(18)的交變直流電源(19)相連接。當如廁者坐上座圈(23)后，按動主控板(18)的電源開關時，裝在座圈(23)背面左右二側的電動機(24)和(25)與交變直流電源(19)接通得電而同時運轉，插在電動機(24)和(25)轉軸的偏心膠粒(26)(27)由于向外離心力的作用而產生振動，使整個座圈23也隨之產生振動，從而使坐在座圈(23)如廁者的臀部與腸胃得到適度的按摩。
