本發明涉及信箱技術領域，具體涉及一種新型信箱裝置。

背景技術：

信箱是現實生活中最為常見也最為普通的信件存放工具，然而傳統的信箱設置模式較為單一，當信箱內的信件集滿時，郵遞人員一旦打開信箱，其內的信件就會失去約束力而向外涌出，造成信件灑落，嚴重的造成信件的損毀，給取件操作帶來極大的影響，存在較大的弊端，需要改進。

技術實現要素：

本發明的目的在于提供一種新型信箱裝置，能夠克服現有技術的上述缺陷。

根據本發明，本發明裝置的一種新型信箱裝置，包括信箱，所述信箱右側端面設有投件口，所述投件口上方的所述信箱右側端面設有防雨板，所述信箱中設置有口部向上的腔體以及位于所述腔體下方且口部朝右的推進槽，所述腔體與所述推進槽之間設置有通連口，所述推進槽中平滑安裝有推進件，所述推進件設置有口部朝上的取件槽，所述推進槽底壁右端設置有向右伸展的承載板，所述推進槽底壁以及承載板中設置有口部向上的第一滑槽，所述第一滑槽平滑安裝有第一滑塊，所述第一滑塊中配合安裝有螺桿，所述螺桿右端可轉向地安裝在所述第一滑槽右端壁中，左端與固定安裝在所述第一滑槽左端壁中的馬達連接，所述馬達外側設有承載裝置，所述承載裝置包括除振厚板與降熱鋁片，所述通連口前后端壁中設置有左右伸展的導滑槽，所述導滑槽中平滑安裝有前后伸展的滑板，所述滑板下端通過固定塊與所述推進件左上端固定連接，所述滑板上端固定安裝有前后伸展的凸緣塊，所述腔體左端壁中設置有上下伸展的第二滑槽，所述第二滑槽中可上下平滑的安裝有第二滑塊，所述第二滑塊與所述凸緣塊之間安裝有前后伸展的連接臂，所述信箱中還設置有通連所述第二滑槽和導滑槽的通連槽，且所述通連槽左端可轉向地安裝有盤繞輪，所述第二滑塊與滑板之間連接有鋼絲繩，所述鋼絲繩盤繞所述盤繞輪并緊拉。

進一步的技術方案，所述連接臂包括上連接臂和下連接臂，所述上連接臂中設置有內滑槽，所述上連接臂安裝在所述第二滑塊右端，所述下連接臂安裝在所述凸緣塊上端，且所述下連接臂探入到所述內滑槽中。

進一步的技術方案，所述第二滑槽為燕尾狀。

進一步的技術方案，所述第二滑塊下端與所述第二滑槽底壁之間固定安裝有彈性件。

進一步的技術方案，所述第二滑塊上端設置有斜刀面。

進一步的技術方案，所述除振厚板設置在所述馬達的上端和下端且與所述馬達固定連接，所述降熱鋁片設置在所述馬達的前端和后端且與所述馬達的外殼固定連接，所述降熱鋁片的上端和下端均與所述除振厚板固定連接，所述馬達的前端和后端分別設有多片所述降熱鋁片。

本發明的有益效果是：

1.本發明裝置在初始狀態時，推進件位于推進槽中，第二滑塊位于第二滑槽上端，滑板位于導滑槽左端，而下連接臂完全收縮在內滑槽中，從而取件槽與腔體通過通連口相互通連，而且上連接臂和下連接臂傾斜設置，從而方便信件落入到取件槽中；

2.投放時，將信件通過投件口投入到信箱中，由于上連接臂和下連接臂傾斜設置，信件會沿著上連接臂和下連接臂滑入取件槽，取件槽中裝滿后會堆積在腔體中；

3.當腔體堆滿后需要取件時，馬達可驅動第一滑塊向右滑動，從而帶動推進件向右伸出于信箱；而在推進件向右滑動的同時，推進件可帶動滑板向右滑動，滑板可帶動凸緣塊向右移動，凸緣塊可帶動連接臂向右移動并逆時針樞轉，而在滑板向右滑動時可將鋼絲繩向右拉動，而鋼絲繩將第二滑塊向下拉動，當滑板滑動至導滑槽最右端時，第二滑塊位于第二滑槽下端并將彈性件壓縮，上連接臂和下連接臂相對滑動并將通連口堵住，可防止信件向下落入到推進槽中，而推進件向右伸出于信箱并使取件槽露出方便取件工作；

4.取件完畢后，馬達反向轉動并驅動第一滑塊向左滑動，第一滑塊向左滑動時可驅動推進件向左滑入到推進槽中，而滑板在推進件向左滑動時也會向左滑動，從而帶動凸緣塊向左移動，而凸緣塊可驅動下連接臂向左滑動而靠近上連接臂，而第二滑塊在彈性件的彈性作用下被向上頂推，在滑板向左滑動的過程中，彈性件首先恢復到自由長度，而由于下連接臂會完全收縮到上連接臂中，因此，上連接臂和下連接臂會將第二滑塊向上頂推并使彈性件拉伸，從而使上連接臂和下連接臂傾斜，而通連口會不斷被敞開，腔體中的信件會在上連接臂和下連接臂的引導下從通連口中落入到取件槽中；

5.由于第二滑塊上端設置有斜刀面，在所述第二滑塊向上滑動時可將第二滑槽中的信件推入到腔體中，從而可避免信件卡入在第二滑槽中；

6.本發明裝置結構簡單，取件簡便，運行穩定。

附圖說明

為了更清楚地說明發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

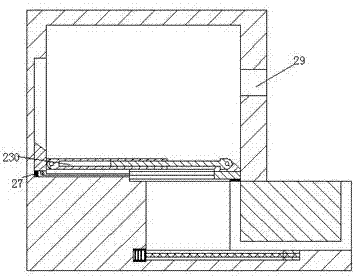

圖1是本發明的一種新型信箱裝置的整體結構示意圖。

圖2是本發明推進件推出時的結構示意圖。。

圖3是本發明的一種新型信箱裝置的右視圖。

具體實施方式

本說明書中公開的所有特征，或公開的所有方法或過程中的步驟，除了互相排斥的特征和/或步驟以外，均可以以任何方式組合。

本說明書（包括任何附加權利要求、摘要和附圖）中公開的任一特征，除非特別敘述，均可被其他等效或具有類似目的的替代特征加以替換。即，除非特別敘述，每個特征只是一系列等效或類似特征中的一個例子而已。

如圖1-3所示，本發明的一種新型信箱裝置，包括信箱1，所述信箱1右側端面設有投件口29，所述投件口29用于信件的投放，所述投件口29上方的所述信箱1右側端面設有防雨板291，通過所述防雨板291可防止雨水通過所述投件口29進入所述信箱1中，從而對信件造成損壞，所述信箱1中設置有口部向上的腔體10以及位于所述腔體10下方且口部朝右的推進槽，所述腔體10與所述推進槽之間設置有通連口13，所述推進槽中平滑安裝有推進件3，所述推進件3設置有口部朝上的取件槽30，所述推進槽底壁右端設置有向右伸展的承載板100，所述推進槽底壁以及承載板100中設置有口部向上的第一滑槽16，所述第一滑槽16平滑安裝有第一滑塊33，所述第一滑塊33中配合安裝有螺桿32，所述螺桿32右端可轉向地安裝在所述第一滑槽16右端壁中，左端與固定安裝在所述第一滑槽16左端壁中的馬達31連接，所述馬達31外側設有承載裝置，所述承載裝置包括除振厚板312與降熱鋁片311，所述通連口13前后端壁中設置有左右伸展的導滑槽14，所述導滑槽14中平滑安裝有前后伸展的滑板2，所述滑板2下端通過固定塊21與所述推進件3左上端固定連接，所述滑板2上端固定安裝有前后伸展的凸緣塊22，所述腔體10左端壁中設置有上下伸展的第二滑槽12，所述第二滑槽12中可上下平滑的安裝有第二滑塊25，所述第二滑塊25與所述凸緣塊22之間安裝有前后伸展的連接臂，所述信箱1中還設置有通連所述第二滑槽12和導滑槽14的通連槽15，且所述通連槽15左端可轉向地安裝有盤繞輪26，所述第二滑塊25與滑板2之間連接有鋼絲繩28，所述鋼絲繩28盤繞所述盤繞輪26并緊拉。

有益地，所述連接臂包括上連接臂23和下連接臂24，所述上連接臂23中設置有內滑槽230，所述上連接臂23安裝在所述第二滑塊25右端，所述下連接臂24安裝在所述凸緣塊22上端，且所述下連接臂24探入到所述內滑槽230中。

有益地，所述第二滑槽12為燕尾狀，從而所述第二滑塊25可在所述第二滑槽12中上下滑動而不會偏離所述第二滑槽12。

有益地，所述第二滑塊25下端與所述第二滑槽12底壁之間固定安裝有彈性件27。

有益地，所述第二滑塊25上端設置有斜刀面251。

有益地，所述除振厚板312設置在所述馬達31的上端和下端且與所述馬達31固定連接，所述降熱鋁片311設置在所述馬達31的前端和后端且與所述馬達31的外殼固定連接，所述降熱鋁片311的上端和下端均與所述除振厚板312固定連接，所述馬達31的前端和后端分別設有多片所述降熱鋁片311，所述降熱鋁片311用以吸收并散發所述馬達31運行時產生的熱量，所述除振厚板312用以減少所述馬達31在運行時產生的震動力，防止由于震動力過大而影響本裝置正常運行。

初始狀態時，所述推進件3位于所述推進槽中，所述第二滑塊25位于所述第二滑槽12上端并將所述彈性件27向上拉伸，所述滑板2位于所述導滑槽14左端，而所述下連接臂24完全收縮在所述內滑槽230中，從而所述取件槽30與腔體10通過所述通連口13相互通連，而且所述上連接臂23和下連接臂24傾斜設置；

投放時，將信件通過投件口29投入到所述信箱1中，由于所述上連接臂23和下連接臂24傾斜設置，所述信件會沿著所述上連接臂23和下連接臂24滑入所述取件槽30，所述取件槽30中裝滿后會堆積在所述腔體10中；當所述腔體10堆滿后需要取件時，啟動所述馬達31，所述馬達31帶動所述螺桿32轉動，由于所述第一滑塊33平滑安裝在所述第一滑槽16中，并與所述螺桿32配合，由此，所述螺桿32轉動時可驅動所述第一滑塊33向右滑動，從而帶動所述推進件3向右伸出于所述信箱1；而在所述推進件3向右滑動的同時，所述推進件3可帶動所述滑板2向右滑動，所述滑板2可帶動所述凸緣塊22向右移動，由于所述下連接臂24安裝在所述凸緣塊22上端，由此，所述凸緣塊22可帶動連接臂向右移動并逆時針樞轉，而在所述滑板2向右滑動時可將所述鋼絲繩28向右拉動，而所述鋼絲繩28將所述第二滑塊25向下拉動，當所述滑板2滑動至所述導滑槽14最右端時，所述第二滑塊25位于所述第二滑槽12下端并將所述彈性件27壓縮，所述上連接臂23和下連接臂24相對滑動并將所述通連口13堵住，而所述推進件3向右伸出于所述信箱1并使所述取件槽30露出方便取件工作；

取件完畢后，所述馬達31反向轉動并帶動所述螺桿32反向轉動，從而驅動所述第一滑塊33向左滑動，所述第一滑塊33向左滑動時可驅動所述推進件3向左滑入到所述推進槽中，而所述滑板2在所述推進件3向左滑動時也會向左滑動，從而帶動所述凸緣塊22向左移動，而所述凸緣塊22可驅動所述下連接臂24向左滑動而靠近所述上連接臂23，而所述第二滑塊25在所述彈性件27的彈性作用下被向上頂推，在所述滑板2向左滑動的過程中，所述彈性件27首先恢復到自由長度，而由于所述下連接臂24會完全收縮到上連接臂23中，因此，所述上連接臂23和下連接臂24會將所述第二滑塊25向上頂推并使所述彈性件27拉伸，而所述通連口13會不斷被敞開，所述腔體10中的信件會從所述通連口13中落入到所述取件槽30中，當所述推進件3完全滑入到所述推進槽中時，本發明裝置回復到初始狀態。

本發明的有益效果是：本發明裝置在初始狀態時，推進件位于推進槽中，第二滑塊位于第二滑槽上端，滑板位于導滑槽左端，而下連接臂完全收縮在內滑槽中，從而取件槽與腔體通過通連口相互通連，而且上連接臂和下連接臂傾斜設置，從而方便信件落入到取件槽中；

投放時，將信件通過投件口投入到信箱中，由于上連接臂和下連接臂傾斜設置，信件會沿著上連接臂和下連接臂滑入取件槽，取件槽中裝滿后會堆積在腔體中；

當腔體堆滿后需要取件時，馬達可驅動第一滑塊向右滑動，從而帶動推進件向右伸出于信箱；而在推進件向右滑動的同時，推進件可帶動滑板向右滑動，滑板可帶動凸緣塊向右移動，凸緣塊可帶動連接臂向右移動并逆時針樞轉，而在滑板向右滑動時可將鋼絲繩向右拉動，而鋼絲繩將第二滑塊向下拉動，當滑板滑動至導滑槽最右端時，第二滑塊位于第二滑槽下端并將彈性件壓縮，上連接臂和下連接臂相對滑動并將通連口堵住，可防止信件向下落入到推進槽中，而推進件向右伸出于信箱并使取件槽露出方便取件工作；

取件完畢后，馬達反向轉動并驅動第一滑塊向左滑動，第一滑塊向左滑動時可驅動推進件向左滑入到推進槽中，而滑板在推進件向左滑動時也會向左滑動，從而帶動凸緣塊向左移動，而凸緣塊可驅動下連接臂向左滑動而靠近上連接臂，而第二滑塊在彈性件的彈性作用下被向上頂推，在滑板向左滑動的過程中，彈性件首先恢復到自由長度，而由于下連接臂會完全收縮到上連接臂中，因此，上連接臂和下連接臂會將第二滑塊向上頂推并使彈性件拉伸，從而使上連接臂和下連接臂傾斜，而通連口會不斷被敞開，腔體中的信件會在上連接臂和下連接臂的引導下從通連口中落入到取件槽中；

由于第二滑塊上端設置有斜刀面，在所述第二滑塊向上滑動時可將第二滑槽中的信件推入到腔體中，從而可避免信件卡入在第二滑槽中；

本發明裝置結構簡單，取件簡便，運行穩定。

以上所述，僅為發明的具體實施方式，但發明的保護范圍并不局限于此，任何不經過創造性勞動想到的變化或替換，都應涵蓋在發明的保護范圍之內。因此，發明的保護范圍應該以權利要求書所限定的保護范圍為準。
