本發明涉及一種新型夾子夾緊裝置。

背景技術：

現有技術中，夾子夾緊裝置是加工同步拉伸機夾子用，原有夾緊結構，使用壓板直接將夾子壓緊在機床工作臺面上的夾緊結構形式，加工孔時，夾子在切削力的作用下，以緊固螺栓為中心產生扭轉，使加工的孔產生偏移；夾子的外表面為不加工面，以不加工面為基準加工孔，使所加工孔的位置精度不高，加工效率也不高；當夾子組合裝配后，由于位置精度的差異，使得裝配后生產的制品不均勻，影響制品的質量。

技術實現要素：

本發明的目的是提供一種工藝性能更加完善、加工位置精度提高，拆卸、更換方便、效率提高的新型夾子夾緊裝置。

本發明為實現上述目的所采用的技術方案是：一種新型夾子夾緊裝置，包括底座（1）、楔鐵（2）、手柄（5）和夾子（6），所述楔鐵（2）通過螺栓（4）和螺母（3）固定連接在底座（1）的T型槽上，所述螺栓（4）通過底座（1）上的T型槽，通過螺母（3）將夾子（6）和楔鐵（2）夾緊在底座（1）上，所述手柄（5）與楔鐵（2）連接，所述夾子（6）定位在底座（1）的長槽上。

所述夾子（6）沿長度方向與底座（1）的T型槽呈平行放置的單工位結構形式。

所述夾子（6）可采用對稱或并列分布的雙工位結構形式。

所述夾子（6）可采用對稱和并列分布的多工位結構形式。

本發明一種新型夾子夾緊裝置，解決了原夾緊結構的加工孔位置精度不高，解決了夾子組合裝配后，生產的制品質量不高的問題，使工藝結構更加合理，使用更加方便，雙工位和多工位結構提高加工效率。

附圖說明

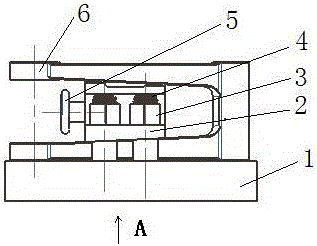

圖1是本發明一種新型夾子夾緊裝置的單工位結構主視圖。

圖2是本發明一種新型夾子夾緊裝置的單工位結構俯視圖。

圖3是圖1的A向視圖。

圖4是圖2的A-A剖視圖。

圖5是本發明一種新型夾子夾緊裝置的雙工位結構示意圖。

圖6是本發明一種新型夾子夾緊裝置的多工位結構示意圖。

圖中：1、底座； 2、楔鐵；3、螺母；4、螺栓；5、手柄 ；6、夾子。

具體實施方式

如圖1至圖6所示，新型夾子夾緊裝置，包括底座1、楔鐵2、手柄5和夾子6，楔鐵2通過螺栓4和螺母3固定連接在底座1的T型槽上，所述螺栓4通過底座1上的T型槽，通過螺母3將夾子6和楔鐵2夾緊在底座1上，手柄5與楔鐵2連接，夾子6定位在底座1的長槽上，夾子6沿長度方向與底座1的T型槽呈平行放置的單工位結構形式，夾子6可采用對稱或并列分布的雙工位結構形式，夾子6可采用對稱和并列分布的多工位結構形式，使用時，夾子6定位在底座1的長槽上，長槽上有可以找正的圓弧線，用手柄5連接楔鐵2，拖動手柄5則調整楔鐵2進出，使楔鐵2楔在夾子6內檔面上，螺栓4通過底座1上的T型槽，用螺母3緊固螺栓4，將夾子6、楔鐵2與底座1夾緊，加工孔的刀具深入到底座1上的長槽內，使孔加工到需要的位置，鐵屑通過底座1的長槽落下，本發明新型夾子夾緊裝置，解決了原夾緊結構的加工孔位置精度不高，解決了夾子組合裝配后，生產的制品質量不高的問題，使工藝結構更加合理，使用更加方便，雙工位和多工位結構提高加工效率。
