本發明涉及紡織設備應用技術領域，具體為一種紡織用線筒存放架。

背景技術：

現有的紡織設備必不可少的一樣東西就是線筒，這是生產制造過程必備的，但是紡織設備上一般會使用若干組線筒，但是在這個過程中，要及時對線筒進行跟換，避免影響加工生產，我們都知道現有的通常是利用小推車搬運線筒，一方面不便于擺放，另外放置在小推車上，容易落灰塵，在夜間還容易被老鼠咬壞，造成一定的經濟損失，所以這里設計生產一種紡織用線筒存放架，用來便于多次使用，且能將線筒包圍，不裸露在外面。

技術實現要素：

本發明的目的在于提供一種紡織用線筒存放架，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種紡織用線筒存放架，包括箱體、左抽屜和右抽屜，所述箱體內腔水平焊接有隔板，所述隔板設置有若干組，且上下均勻間隔分布，所述左抽屜與右抽屜均設置有若干組，且左抽屜與右抽屜之間對稱分布，所述左抽屜和右抽屜的水平長度之和等于隔板的水平總長度，所述箱體內腔前后兩側側壁均焊接有導向塊，所述導向塊設置有若干組，所述左抽屜和右抽屜外側側壁水平方向分別開有第一滑軌和第二滑軌，所述左抽屜通過第一滑軌與導向塊滑動卡接，所述右抽屜通過第二滑軌與導向塊滑動卡接，所述左抽屜和右抽屜均位于隔板的正上方，所述左抽屜和右抽屜的外側側壁下部分別開有第一缺口和第二缺口，所述第一缺口和第二缺口內腔頂部分別開有第一適配齒和第二適配齒，所述隔板與箱體焊接的位置水平轉動安裝有傳動桿，所述傳動桿的左右兩端均固定連接有第一傘齒輪，所述傳動桿的兩端分別通過第一傘齒輪嚙合有第二傘齒輪和第三傘齒輪。

優選的，所述箱體的底端面轉動連接有萬向輪，所述萬向輪設置有若干組，且兩兩之間均勻間隔分布。

優選的，所述左抽屜與右抽屜的頂端面分別開有第一放置槽和第二放置槽。

優選的，所述左抽屜與右抽屜側壁中部均固定安裝有拉手。

優選的，所述第二傘齒輪與第一適配齒相互嚙合，所述第三傘齒輪與第二適配齒相互嚙合。

與現有技術相比，本發明的有益效果是：本發明為一種紡織用線筒存放架，方便放置線筒，通過單手拉動左抽屜或者右抽屜，左抽屜和右抽屜同步打開和關閉，便于拿取，可根據存儲量的大小，增添抽屜的數量，還可防止被老鼠咬壞線筒，減小經濟損失，簡單實用。

附圖說明

圖1為本發明主體結構示意圖；

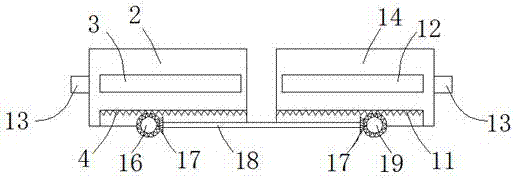

圖2為本發明左抽屜和右抽屜結構示意圖；

圖3為本發明導向塊放大圖。

圖中：1第一放置槽、2左抽屜、3第一滑軌、4第一適配齒、5第一缺口、6箱體、7萬向輪、8導向塊、9隔板、10第二缺口、11第二適配齒、12第二滑軌、13拉手、14右抽屜、15第二放置槽、16第二傘齒輪、17第一傘齒輪、18傳動桿、19第三傘齒輪。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

本實用的描述中，需要說明的是，術語“豎直”、“上”、“下”、“水平”等指示的方位或者位置關系為基于附圖所示的方位或者位置關系，僅是為了便于描述本實用和簡化描述，而不是指示或者暗示所指的裝置或者元件必須具有特定的方位，以特定的方位構造和操作，因此不能理解為對本實用的限制。此外，“第一”、“第二”、“第三”、“第四”僅用于描述目的，而不能理解為指示或者暗示相對重要性。

本實用的描述中，還需要說明的是，除非另有明確的規定和限制，術語“設置”、“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接，可以是機械連接，也可以是電連接，可以是直接連接，也可以是通過中間媒介相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本實用中的具體含義。

請參閱圖1-3，本發明提供一種技術方案：一種紡織用線筒存放架，包括箱體6、左抽屜2和右抽屜14，所述箱體6的底端面轉動連接有萬向輪7，所述萬向輪7設置有若干組，且兩兩之間均勻間隔分布，通過添加萬向輪7，便于推動整體，所述箱體6內腔水平焊接有隔板9，所述隔板9設置有若干組，且上下均勻間隔分布，隔板9起到隔絕上下抽屜的作用，所述左抽屜2與右抽屜14均設置有若干組，且左抽屜2與右抽屜14之間對稱分布，所述左抽屜2與右抽屜14的頂端面分別開有第一放置槽1和第二放置槽15，第一放置槽1和第二放置槽15能夠放置線筒，所述左抽屜2與右抽屜14側壁中部均固定安裝有拉手13，拉手13便于拉開抽屜，所述左抽屜2和右抽屜14的水平長度之和等于隔板9的水平總長度，所述箱體6內腔前后兩側側壁均焊接有導向塊8，所述導向塊8設置有若干組，所述左抽屜2和右抽屜14外側側壁水平方向分別開有第一滑軌3和第二滑軌12，所述左抽屜2通過第一滑軌3與導向塊8滑動卡接，所述右抽屜14通過第二滑軌12與導向塊8滑動卡接，通過設置導向塊8，左抽屜2和右抽屜14便于滑動，所述左抽屜2和右抽屜14均位于隔板9的正上方，所述左抽屜2和右抽屜14的外側側壁下部分別開有第一缺口5和第二缺口10，所述第一缺口5和第二缺口10內腔頂部分別開有第一適配齒4和第二適配齒11，所述隔板9與箱體6焊接的位置水平轉動安裝有傳動桿18，所述傳動桿18的左右兩端均固定連接有第一傘齒輪17，所述傳動桿18的兩端分別通過第一傘齒輪17嚙合有第二傘齒輪16和第三傘齒輪19，所述第二傘齒輪16與第一適配齒4相互嚙合，所述第三傘齒輪19與第二適配齒11相互嚙合，通過手動拉動左抽屜2的拉手13，在拉動的過程中，第一適配齒4帶動第二傘齒輪16轉動，通過第二傘齒輪16與第一傘齒輪17嚙合，傳動桿18傳遞動力，右端的第一傘齒輪17帶動第三傘齒輪19轉動，帶動第二適配齒11向外側位移，實現右抽屜14的同步相對位移，同樣，要是拉動右抽屜14的拉手13，也能實現左抽屜2同步相對移動。

工作原理：使用時，通過手動拉動左抽屜2的拉手13，在拉動的過程中，第一適配齒4帶動第二傘齒輪16轉動，通過第二傘齒輪16與第一傘齒輪17嚙合，傳動桿18傳遞動力，右端的第一傘齒輪17帶動第三傘齒輪19轉動，帶動第二適配齒11向外側位移，實現右抽屜14的同步相對位移，同樣，要是拉動右抽屜14的拉手13，也能實現左抽屜2同步相對移動，便于快速拿取線筒。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。

技術特征：

技術總結
本發明公開了一種紡織用線筒存放架，包括箱體、左抽屜和右抽屜，所述箱體內腔水平焊接有隔板，所述隔板設置有若干組，且上下均勻間隔分布，所述箱體內腔前后兩側側壁均焊接有導向塊，所述左抽屜通過第一滑軌與導向塊滑動卡接，所述右抽屜通過第二滑軌與導向塊滑動卡接，所述第一缺口和第二缺口內腔頂部分別開有第一適配齒和第二適配齒，所述隔板與箱體焊接的位置水平轉動安裝有傳動桿，所述傳動桿的左右兩端均固定連接有第一傘齒輪，所述傳動桿的兩端分別通過第一傘齒輪嚙合有第二傘齒輪和第三傘齒輪。本發明為一種紡織用線筒存放架，方便放置線筒，左抽屜和右抽屜同步打開和關閉，便于拿取，可根據存儲量，增添抽屜的數量，簡單實用。

技術研發人員：陳潔瓊
受保護的技術使用者：蘇州市晨彩紡織研發有限公司
技術研發日：2017.07.03
技術公布日：2017.08.25
