本發明涉及小家電設備方面領域，主要涉及到家用清掃機的結構方面的改進和設計，尤其時涉及一種智能家用地面清掃機。

背景技術：

隨著家用電器使用水平的提高，人們在家用電器的使用中慢慢趨于自動化、智能化方面，使家居清掃方面更加舒適和人性化，尤其是在家居清掃方面，人們需要對家居地面進行定期的清掃清潔處理，在以往都是通過手動進行清掃，在很大程度上增加了人們的家務勞動量，使人們很難從日常工作的勞累中解脫出來，現階段存在少量的轉盤式的清掃工具，但是轉盤式清掃占用面積較大，同時轉盤清理時操作相對比較繁瑣，清掃的效率大大的降低。

因此，提供一種智能家用地面清掃機，通過對清掃機的結構進行改進，將原有的轉盤式的結構改為滾筒式結構，在很大程度上降低了占用面積，并且只需要跟隨清掃滾筒的轉動進行向前推進，能夠有效的清掃的效率，同時有滾筒轉動時的帶動，減少人力施加，降低勞動量，同時采用可以拆卸的廢物抽污裝置，能夠更加方便抽污風扇的清潔，增加清掃的潔凈程度，增加清掃效率，就成為本領域技術人員亟需解決的問題。

技術實現要素：

本發明的目的是提供一種智能家用地面清掃機，通過對清掃機的結構進行改進，將原有的轉盤式的結構改為滾筒式結構，在很大程度上降低了占用面積，并且只需要跟隨清掃滾筒的轉動進行向前推進，能夠有效的清掃的效率，同時有滾筒轉動時的帶動，減少人力施加，降低勞動量，同時采用可以拆卸的廢物抽污裝置，能夠更加方便抽污風扇的清潔，增加清掃的潔凈程度，增加清掃效率。

為解決背景技術中所述技術問題，本發明采用以下技術方案：

一種智能家用地面清掃機，包括清掃機箱和清掃管道，所述的清掃機箱內的清掃入口和清掃出口之間通過清掃管道連接，清掃出口上設有廢物箱，清掃入口處設有清掃轉筒，清掃轉筒通過轉軸與清掃入口處的驅動電機連接，驅動電機通過導線與電網連接，所述的清掃管道內設有可以抽出拆卸的廢物抽污裝置，清掃入口處的清掃機箱底部設有刮清頭，刮清頭與清掃機箱底部的污水抽箱的入口連接，污水抽箱上設有抽出把手，清掃機箱后端的頂部設有清掃推動桿。

一種智能家用地面清掃機的清掃方法，其清掃方法為：

首先通過驅動電機帶動清掃轉筒進行轉動，同時打開廢物抽污裝置進行廢物抽取，將清掃轉筒的掃進的廢物及污水在廢物抽污裝置的帶動下吸入廢物箱內進行收集，同時通過清掃機箱底部的刮清頭對地面進一步刮清處理，在清洗結束時將廢物抽污裝置從清掃機箱內抽出，并且進行清洗處理，以便下次使用。

優選地，所述的廢物抽污裝置包括抽污箱、直流電源和抽污風扇，抽無風扇設置在抽污箱內的抽污口內，抽污風扇的轉軸通過轉動帶與抽污箱內的轉動電機傳動連接，轉動電機通過導線與直流電源連接。

優選地，所述的抽污箱的兩側對稱設有抽動滑竿，且抽動滑竿與清掃管道內的抽動滑槽相對應，通過抽動滑竿能夠使抽污箱輕松取出和放置，方便抽污風扇的清洗，提高清掃效率。

優選地，所述的清掃轉筒上設有均勻的清掃刷毛，清掃轉筒上側的清掃管道內壁上垂直設有清掃刷毛的刷毛刮清桿，所述的刷毛刮清桿設為頂部尖端的金屬刷毛刮清桿。

優選地，所述的刮清頭與清掃機箱的底面連接，且刮清頭的水平夾角為10度，刮清頭的延長線與清掃機箱前端底面相交，通過刮清頭對地面進行二次清潔，能夠有效的將地面的部分殘留刮除，提高地面潔凈程度。

優選地，所述的污水抽箱的下表面進行傾斜設置，且污水抽箱的下表面的水平夾角為12度。

本發明的有益效果是：

1)、將原有的轉盤式的結構改為滾筒式結構，在很大程度上降低了占用面積，并且只需要跟隨清掃滾筒的轉動進行向前推進，能夠有效的清掃的效率，同時有滾筒轉動時的帶動，減少人力施加，降低勞動量。

2)、同時采用可以拆卸的廢物抽污裝置，能夠更加方便抽污風扇的清潔，增加清掃的潔凈程度，增加清掃效率。

附圖說明

為了更清楚地說明

本技術：
實施例或現有技術中的技術方案，下面將對實施例中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明中記載的一些實施例，對于本領域普通技術人員來講，還可以根據這些附圖獲得其他的附圖。

圖1為本發明一種智能家用地面清掃機具體實施方式的結構示意圖；

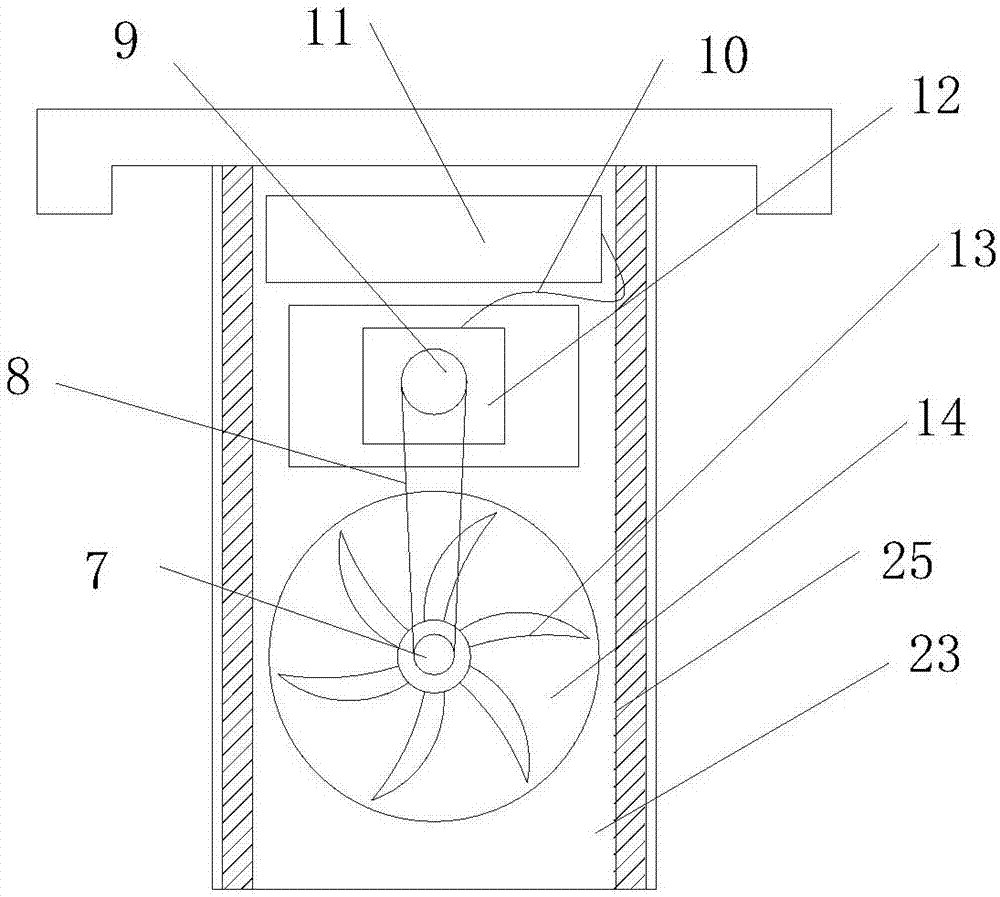

圖2為本發明一種智能家用地面清掃機具體實施方式的廢物抽污裝置的局部示意圖。

具體實施方式

為了使本領域的技術人員更好地理解本發明的技術方案，下面將結合附圖對本發明作進一步的詳細介紹。

請參考圖1、圖2，一種智能家用地面清掃機，包括清掃機箱3和清掃管道5，所述的清掃機箱3內的清掃入口19和清掃出口24之間通過清掃管道5連接，清掃出口24上設有廢物箱4，清掃入口19處設有清掃轉筒18，清掃轉筒通18過轉軸20與清掃入口19處的驅動電機21連接，驅動電機21通過導線10與電網連接，所述的清掃管道5內設有可以抽出拆卸的廢物抽污裝置，清掃入口19處的清掃機箱3底部設有刮清頭22，刮清頭22與清掃機箱3底部的污水抽箱2的入口連接，污水抽箱2上設有抽出把手1，清掃機箱3后端的頂部設有清掃推動桿6。

一種智能家用地面清掃機的清掃方法，其清掃方法為：

首先通過驅動電機21帶動清掃轉筒18進行轉動，同時打開廢物抽污裝置進行廢物抽取，將清掃轉筒18的掃進的廢物及污水在廢物抽污裝置的帶動下吸入廢物箱4內進行收集，同時通過清掃機箱3底部的刮清頭22對地面進一步刮清處理，在清洗結束時將廢物抽污裝置從清掃機箱3內抽出，并且進行清洗處理，以便下次使用。

進一步的，所述的廢物抽污裝置包括抽污箱23、直流電源11和抽污風扇13，抽無風扇13設置在抽污箱23內的抽污口14內，抽污風扇13的轉軸7通過轉動帶8與抽污箱23內的轉動電機12傳動連接，轉動電機12通過導線10與直流電源11連接。

進一步的，所述的抽污箱的兩側對稱設有抽動滑竿，且抽動滑竿與清掃管道內的抽動滑槽相對應，通過抽動滑竿能夠使抽污箱輕松取出和放置，方便抽污風扇的清洗，提高清掃效率。

進一步的，所述的清掃轉筒19上設有均勻的清掃刷毛16，清掃轉筒19上側的清掃管道5內壁上垂直設有清掃刷毛16的刷毛刮清桿17，所述的刷毛刮清桿17設為頂部尖端的金屬刷毛刮清桿。

進一步的，所述的刮清頭22與清掃機箱3的底面連接，且刮清頭22的水平夾角為10度，刮清頭22的延長線與清掃機箱3前端底面相交，通過刮清頭22對地面進行二次清潔，能夠有效的將地面的部分殘留刮除，提高地面潔凈程度。

進一步的，所述的污水抽箱2的下表面進行傾斜設置，且污水抽箱2的下表面的水平夾角為12度。

以上只通過說明的方式描述了本發明的某些示范性實施例，毋庸置疑，對于本領域的普通技術人員，在不偏離本發明的精神和范圍的情況下，可以用各種不同的方式對所描述的實施例進行修正。因此，上述附圖和描述在本質上是說明性的，不應理解為對本發明權利要求保護范圍的限制。

技術特征：

技術總結
本發明的目的是一種智能家用地面清掃機，包括清掃機箱和清掃管道，所述的清掃機箱內的清掃入口和清掃出口之間通過清掃管道連接，清掃出口上設有廢物箱，清掃入口處設有清掃轉筒，清掃轉筒通過轉軸與清掃入口處的驅動電機連接，驅動電機通過導線與電網連接，所述的清掃管道內設有可以抽出拆卸的廢物抽污裝置，清掃入口處的清掃機箱底部設有刮清頭，刮清頭與清掃機箱底部的污水抽箱的入口連接，污水抽箱上設有抽出把手，清掃機箱后端的頂部設有清掃推動桿，能夠有效的清掃的效率，同時有滾筒轉動時的帶動，減少人力施加，降低勞動量。

技術研發人員：夏偉健;楊小東;王國榮
受保護的技術使用者：合肥榮電環境電器有限公司
技術研發日：2017.08.18
技術公布日：2017.10.20
