本實用新型涉及密封條制造技術領域，尤其涉及一種雙百頁橡膠密封條。

背景技術：

門框密封條是用于門窗上的密封結構，起到了防水密封、減震緩沖和隔離噪音的作用。目前市面上的門框密封條一般采用優質三元乙丙橡膠，發泡工藝制作，密封條的背面采用進口雙面膠帶，夾層為網格狀玻璃纖維。如2010年10月11日中國專利授權公開號CN201844005U公開的實芯空穴D形截面橡膠密封條，包括密封條本體，密封條本體呈平直條狀，密封條本體材料采用三元乙丙膠，所述密封條本體橫截面呈橫置的D形。其安裝時是將密封條本體用雙面膠帶粘接在門框上，但是本發明人發現上述密封條存在雙面膠帶老化或長期的開關門對雙面膠帶的磨損導致密封條脫落的問題。

技術實現要素：

因此，針對上述的問題，本實用新型提出一種雙百頁橡膠密封條，解決了現有的門框密封條由于采用背貼式雙面膠帶存在雙面膠帶老化或長期的開關門對雙面膠帶的磨損導致密封條脫落的問題。

為實現上述目的，本實用新型采用了以下技術方案：一種雙百頁橡膠密封條，包括密封條本體，密封條本體呈長條形，密封條本體包括由上至下依次設置的第一百頁片、第二百頁片、減震部和卡接部，所述第一百頁片、第二百頁片、減震部和卡接部一體成型，所述第一百頁片的一端連接在減震部右側上表面，第一百頁片的另一端為第一自由端，所述第二百頁片一端連接在減震部上表面，所述第二百頁片位于第一百頁片內側，所述第二百頁片的另一端為第二自由端，所述減震部的內部設置有一個以上的減震氣孔，所述卡接部的左右兩側分別設置有復數個倒刺條，所述卡接部的內部設置有一個以上的卡接氣孔。

進一步的，所述第一百頁片和第二百頁片平行設置。

進一步的，所述減震部上表面沿密封條本體長度方向設置有復數個間隔排列的減震氣囊，各所述減震氣囊位于第二百頁片內側。

更進一步的，所述減震氣孔內填充有疏松多孔的消音材料。

通過采用前述技術方案，本實用新型的有益效果是：本實用新型雙百頁橡膠門框密封條，通過卡接部卡接在門框上，卡接部的左右兩側分別設置有復數條倒刺條，使密封條穩定卡接在門框上不易脫落，并且通過第一百頁片和第二百頁片起到防水和隔離噪音的作用，通過減震部起到緩沖關門時的沖擊震動作用；進一步的，所述第一百頁片和第二百頁片平行設置，減震部上表面沿密封條本體長度方向設置有復數個間隔排列的減震氣囊，各所述減震氣囊位于第二百頁片內側，增強減震緩沖作用；進一步的，減震氣孔內填充有疏松多孔的消音材料，有效隔離噪音。

附圖說明

圖1是本實用新型實施例的截面結構示意圖；

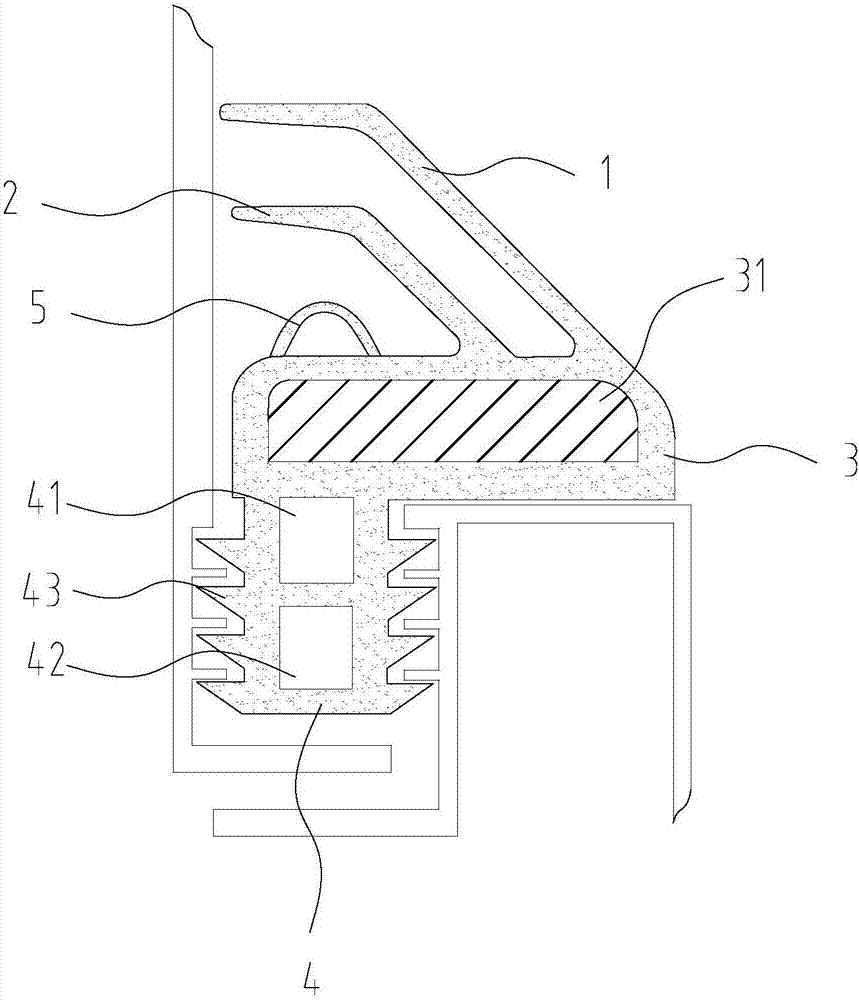

圖2是本實用新型實施例的安裝結構示意圖。

具體實施方式

現結合附圖和具體實施方式對本實用新型進一步說明。

參考圖1、圖2，本實用新型提供一種雙百頁橡膠密封條，包括密封條主體，所述密封條主體呈長條形，所述密封條主體包括由上至下依次設置的百頁片1、百頁片2、減震部3和卡接部4，所述百頁片1、百頁片2、減震部3和卡接部4采用三元乙丙膠材料一體成型。所述百頁片1的一端連接在減震部3右側上表面，百頁片1的另一端為第一自由端，所述百頁片2一端連接在減震部3上表面，所述百頁片2位于百頁片1內側，所述百頁片2的另一端為第二自由端；所述百頁片1和百頁片2平行設置，所述減震部2上表面沿密封條本體長度方向設置有復數個間隔排列的減震氣囊5，各所述減震氣囊5位于百頁片2內側；所述減震部3的內部設置有一個減震氣孔31，所述減震氣孔31內填充有消音棉；所述卡接部4的左右兩側分別設置有復數個倒刺條43，所述卡接部4的內部設置有卡接氣孔41和卡接氣孔42，所述卡接氣孔41位于卡接氣孔42的上方。

安裝時，將卡接部4卡接在門框安裝部位，卡接部4左右兩側的倒刺條43使密封條緊緊卡接在門框安裝部位上，還可在卡接部4和門框安裝部位涂抹防水密封膠以增強卡接效果，使密封條穩定卡接在門框上不易脫落。關門時，門體依次壓下百頁片1、百頁片2、減震氣囊5、減震部3，可以有效的減小關門時的沖擊震動作用，百頁片1和百頁片2下壓時緊貼門框表面起到防水作用，并且減震部3內部的減震氣孔31內填充有消音棉可以有效隔離噪音。

上述的減震部3的內部還可以設置兩個以上減震氣孔，各減震氣孔內均填充有消音棉，可增強其減震緩沖的效果。上述消音棉可用玻璃纖維或波峰吸音海綿代替。

盡管結合優選實施方案具體展示和介紹了本實用新型，但所屬領域的技術人員應該明白，在不脫離所附權利要求書所限定的本實用新型的精神和范圍內，在形式上和細節上可以對本實用新型做出各種變化，均為本實用新型的保護范圍。
