本公開大體上涉及一種被配置成與對接站協作的真空清潔器，且更具體地涉及一種被配置成將碎屑轉移到對接站的真空清潔器。

背景技術：

1、表面處理設備被配置成在待清潔表面(例如，地板)上移動。當在待清潔表面上移動時，表面處理設備被配置成收集存在于待清潔表面上的碎屑的至少一部分。表面處理設備的一個實例是真空清潔器。真空清潔器包含空氣入口、清潔器集塵杯和清潔器抽吸電機，所述清潔器抽吸電機被配置成使空氣流入到空氣入口中并且通過清潔器集塵杯。氣流可具有夾帶在其中的碎屑，且所夾帶碎屑的至少一部分可沉積在清潔器集塵杯中以供稍后處理。收集在清潔器集塵杯中的碎屑可手動地(例如，由用戶)或響應于真空清潔器聯接到對接站而自動地排空。

2、對接站可包含站抽吸電機和站集塵杯。站抽吸電機被配置成響應于真空清潔器聯接到對接站而流體地聯接到清潔器集塵杯。站抽吸電機被配置成從清潔器集塵杯抽吸碎屑且將碎屑抽吸到站集塵杯中。站集塵杯被配置成相比于清潔器集塵杯保留更大量的碎屑。

技術實現思路

技術特征：

1.一種清潔系統，其包括：

2.根據權利要求1所述的清潔系統，其中所述容器包含用于容納所述清潔器集塵杯的至少一部分的集塵杯區域、用于容納所述真空清潔器的所述空氣入口的至少一部分的入口區域，以及在所述集塵杯區域與所述入口區域之間延伸的分隔件。

3.根據權利要求1所述的清潔系統，其中所述真空清潔器還包含歧管組件，所述歧管組件被配置成選擇性地將所述清潔器集塵杯流體地聯接到所述抽吸電機入口或所述抽吸電機出口中的一個。

4.根據權利要求3所述的清潔系統，其中所述歧管組件包含聯接到所述真空清潔器的主體的歧管板和聯接到所述清潔器集塵杯的歧管連接器。

5.根據權利要求4所述的清潔系統，其中所述歧管組件還包括將所述歧管板樞轉地聯接到所述歧管連接器的多個樞轉臂。

6.根據權利要求1所述的清潔系統，其中所述對接站還包含站排氣口，所述站排氣口的至少一部分由所述站集塵杯形成。

7.根據權利要求6所述的清潔系統，其中所述站排氣口的至少一部分由所述支撐件形成。

8.根據權利要求7所述的清潔系統，其中所述站排氣口包含多個過濾器，第一過濾器聯接到所述站集塵杯且第二過濾器聯接到所述支撐件，所述第二過濾器被配置成相比于所述第一過濾器過濾更小的碎屑。

9.根據權利要求1所述的清潔系統，其中所述容器包含多個斜坡，所述多個斜坡被配置成接合所述清潔器集塵杯的對應突起，以響應于所述真空清潔器插入到所述容器中而將所述清潔器集塵杯從所述收集位置轉變到所述排空位置。

10.根據權利要求1所述的清潔系統，其中所述清潔器集塵杯包含開放端和可打開門，所述可打開門樞轉地聯接到所述清潔器集塵杯以選擇性地封閉所述開放端。

11.根據權利要求10所述的清潔系統，其中所述可打開門響應于所述真空清潔器插入到所述容器中而轉變到打開位置。

12.根據權利要求1所述的清潔系統，其中所述對接站還包含被配置成產生信號的一個或多個充電觸點，所述抽吸電機響應于接收到所述信號而被激活。

13.一種真空清潔器，其包括：

14.根據權利要求13所述的真空清潔器，其中所述清潔器集塵杯包含開放端和可打開門，所述可打開門樞轉地聯接到所述清潔器集塵杯以選擇性地封閉所述開放端。

15.根據權利要求13所述的真空清潔器，其還包括歧管組件，所述歧管組件被配置成選擇性地將所述清潔器集塵杯流體地聯接到所述抽吸電機入口或所述抽吸電機出口中的一個。

16.根據權利要求15所述的真空清潔器，其中所述歧管組件包含聯接到所述真空清潔器的主體的歧管板和聯接到所述清潔器集塵杯的歧管連接器。

17.根據權利要求16所述的真空清潔器，其中所述歧管板包含抽吸開口和排氣出口，且所述歧管連接器包含被配置成選擇性地流體地聯接到所述抽吸開口或所述排氣出口中的一個的空氣穿透件。

18.根據權利要求17所述的真空清潔器，其中所述抽吸開口形成在所述歧管板的第一表面中，且所述排氣出口形成在所述歧管板的第二表面中，所述第一表面和所述第二表面相對于彼此成角度。

19.根據權利要求16所述的真空清潔器，其中所述歧管組件還包括將所述歧管板樞轉地聯接到所述歧管連接器的多個樞轉臂。

20.根據權利要求19所述的真空清潔器，其中所述多個樞轉臂被配置成樞轉，使得所述歧管連接器響應于所述清潔器集塵杯在所述收集位置與所述排空位置之間轉變而相對于所述歧管板移動。

21.根據權利要求20所述的真空清潔器，其中所述樞轉臂被偏置以朝向所述收集位置推動所述清潔器集塵杯。

技術總結

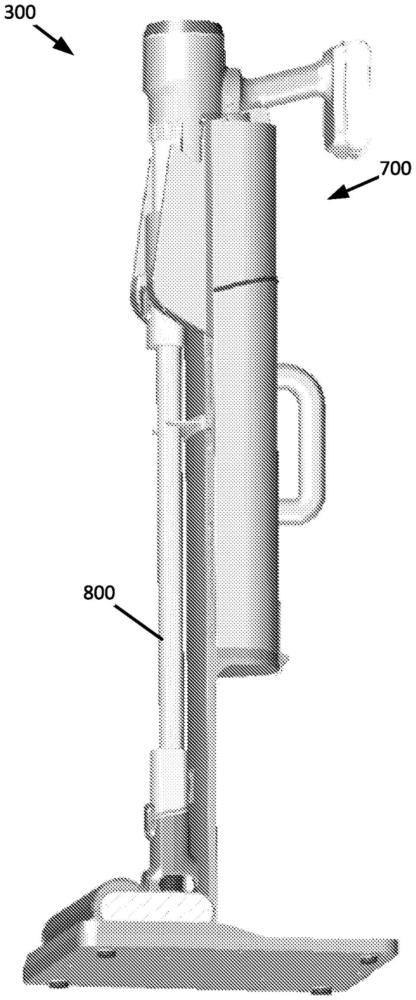

一種清潔系統包含真空清潔器(100，300)和對接站(200，700，1200)。所述真空清潔器(100，300)可包含：空氣入口(104，306)；抽吸電機(108，308)，其具有抽吸電機入口(312)和抽吸電機出口(314)；以及清潔器集塵杯(106，302)，其被配置成在收集位置與排空位置之間轉變，當處于所述收集位置時，所述清潔器集塵杯(106，302)在所述抽吸電機(108，308)入口的上游，且當處于所述排空位置時，所述清潔器集塵杯在所述抽吸電機(108，308)出口的下游。所述對接站(200，700，1200)可包含：基部(702)；支撐件(704，1202)，其從所述基部(702)延伸；站集塵杯(204，706)，其可移除地聯接到所述支撐件(704，1202)；以及容器(202，708，1210)，其聯接到所述支撐件(704，1202)且被配置成容納所述真空清潔器(100，300)的至少一部分。當所述真空清潔器(100，300)插入所述容器(202，708，1210)中時，所述清潔器集塵杯(106，302)流體地聯接到所述站集塵杯(204，706，1204)且在所述站集塵杯的上游。

技術研發人員：徐凱,魯保東,謝園,吳敬姜,莉·奎娜·譚
受保護的技術使用者：尚科寧家運營有限公司
技術研發日：
技術公布日：2025/4/28
